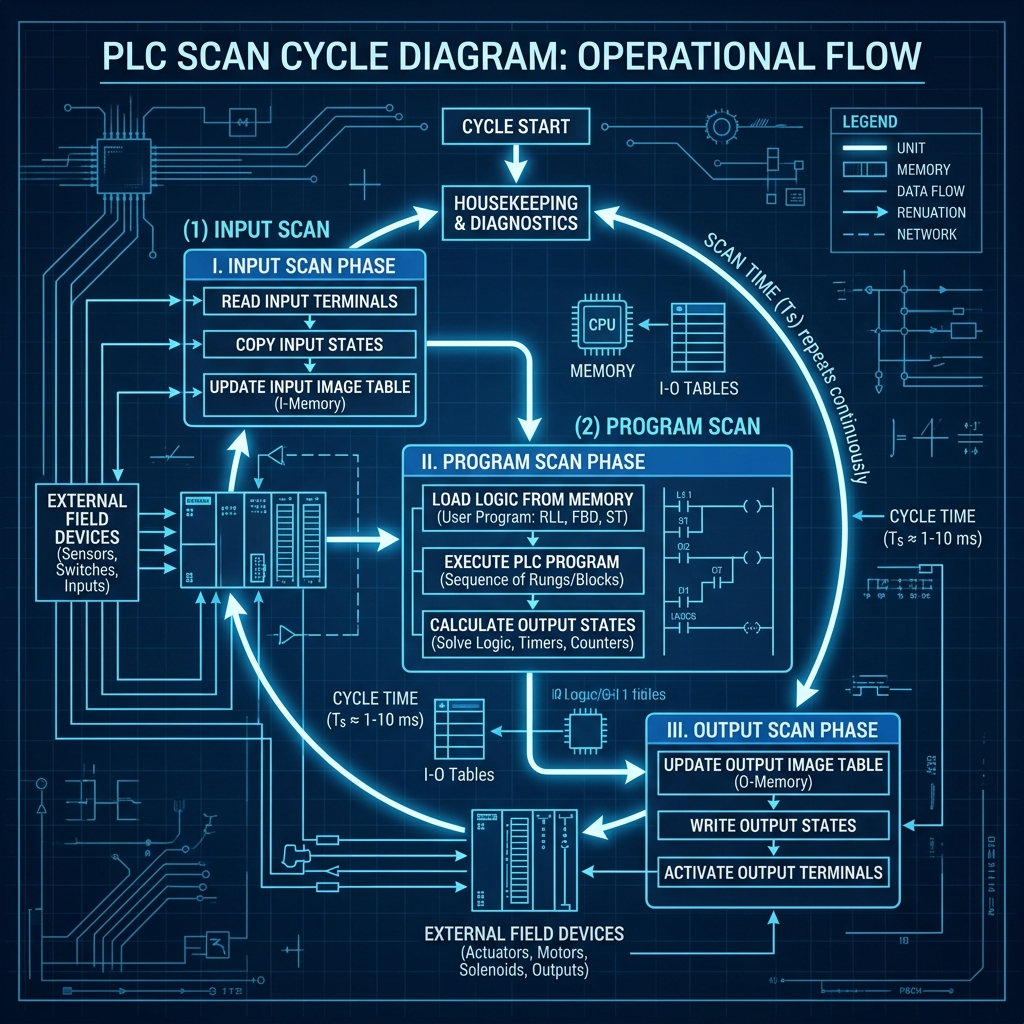

1. Interpretación de Lógica de Programación y Diagramas de Bloques
1. Diagramas de Contactos (Ladder Logic / KOP): Estructura
El diagrama de contactos, universalmente aclamado como Ladder Logic en el mundo anglosajón o KOP (Kontaktplan) en el ecosistema dominado por Siemens, representa el lenguaje de programación fundacional de la automatización industrial moderna. Su persistente y abrumadora hegemonía técnica en pleno siglo XXI no obedece a un mero capricho estético, sino a una magistral y profunda empatía psicológica con el electricista de taller tradicional. Al observar el monitor del software de ingeniería, el código KOP se dibuja emulando un perfecto plano eléctrico de relés girado noventa grados. Consta de dos gruesas barras verticales maestras (los carriles de potencia imaginarios de voltaje y masa) entre los cuales se tienden multitud de peldaños (Rungs o Segmentos). En estos escalones, la corriente algorítmica fluye invariablemente de izquierda a derecha. En la zona izquierda de evaluación se sitúan los permisivos de control: contactos puramente digitales normalmente abiertos (NA) que emulan pulsadores y finales de carrera físicos, y contactos normalmente cerrados (NC) que actúan como implacables enclavamientos de seguridad o paradas de emergencia lógicas. Si, y solo si, la evaluación de la ecuación booleana del renglón es verdadera, la energía virtual logrará franquear la trinchera de contactos y excitará la Bobina de Salida (Assignment o Coil) en el extremo derecho absoluto. Durante una crítica tarea de diagnóstico in-situ, el técnico se conecta online a la red Ethernet Industrial de la máquina; si una vital bobina de salida de una válvula neumática (%Q0.2) no se activa en pantalla (permaneciendo en un lúgubre color azul o gris inerte), el operario puede retroceder visualmente por el segmento Ladder buscando el preciso contacto de la cadena de permisivos que impide el paso de la "corriente verde", desenmascarando instantáneamente un sensor de presión roto en el otro confín de la nave.
2. Representación de Funciones Lógicas en Logigrama (FUP)
A medida que la complejidad cibernética de las instalaciones aumenta exponencialmente, la programación puramente eléctrica en escalera revela ciertas limitaciones estructurales para operaciones matemáticas de altísimo nivel. Es aquí donde el Diagrama de Funciones (FUP o FBD - Function Block Diagram) reclama su trono. Inspirado rígidamente en la arquitectura de puertas lógicas de la electrónica digital profunda, el lenguaje FUP repudia el concepto de contactos eléctricos en favor de un flujo de información vectorial (Data Flow). Las operaciones lógicas se encapsulan en robustas y herméticas "cajas negras" o bloques rectangulares. En su flanco izquierdo, el bloque recibe las clavijas de entrada de datos; internamente procesa la instrucción y, por su margen derecho, expulsa implacablemente el crudo resultado computacional. Un pesado bloque AND exigirá imperativamente que todos y cada uno de sus múltiples pines de entrada se hallen en estado activo (True) simultáneamente para conceder un flanco alto a la salida, emulando la exigente conexión en serie de contactos; mientras que un indulgente bloque OR concederá la salida si cualquiera de sus entradas independientes es activada (conexión en paralelo pura). El bloque NOT actuará como un implacable inversor de polaridad lógica (Inverter), invirtiendo brutalmente la señal de cualquier presostato físico. En las modernas depuradoras de agua a gran escala o en la industria de dosificación química, el lenguaje FUP permite encadenar masivamente bloques de regulación PID (Proporcional, Integral, Derivativo) y conversores analógico-digitales con una limpieza visual geométrica asombrosa, despojando al técnico de la tortura de tener que rastrear interminables bobinas entrelazadas para seguir el volátil rastro matemático de un valor real (Floating Point) de temperatura en grados Celsius.
3. Sincronización de Variables Físicas con Direcciones del PLC
El código fuente abstracto del Controlador Lógico Programable carecería por completo de cualquier utilidad productiva si no estuviese firmemente anclado a la ruidosa y caótica realidad mecánica de la nave industrial. El puente galvánico que vincula ambos mundos dimensionales es el sagrado Direccionamiento Físico Absoluto (Absolute Addressing). Cuando el programador redacta su diagrama KOP, no nombra las variables caprichosamente; está atado férreamente a la nomenclatura inmutable impuesta por el hardware del autómata. En el ecosistema Siemens estándar, el direccionamiento respeta escrupulosamente la notación de bytes y bits: una referencia como %I2.4 no es una cifra abstracta, significa que el software monitoriza única y exclusivamente la entrada digital número cuatro alojada en el segundo byte de la memoria de imagen (Input 2, Bit 4). De igual manera, si el programa lanza un pulso sobre la dirección %Q4.1, la CPU canalizará su rabiosa energía hacia la salida (Output) número uno del cuarto byte de registro. Sin embargo, para que el operador humano de mantenimiento no enloquezca intentando memorizar criptográficos números hexadecimales a las cinco de la mañana, la plataforma de ingeniería impone el uso innegociable de la Tabla de Símbolos (Tag Table). Esta prodigiosa hoja de cálculo relacional permite asignar un "Alias" o Nombre Simbólico descriptivo a cada dirección física descarnada. Así, el oscuro operando `%I2.4` se bautiza semánticamente como `"FC_Puerta_Seguridad_Trasera"`. Cuando el técnico asume la dura tarea de diagnosticar un fallo de máquina, no necesita jamás recordar qué hace la pata 2.4 de la tarjeta; el entorno de programación le revela en lenguaje humano y estructurado la identidad funcional del sensor. Este nivel de sincronización impecable es el pilar maestro del Mantenimiento Predictivo, garantizando que el cruce de datos entre el polvoriento cable del sensor en la cadena y la limpia variable monitorizada en pantalla sea absoluto, inconfundible y forensemente exacto.
