1. Normas de Representación de Diagramas Eléctricos de Automatismos

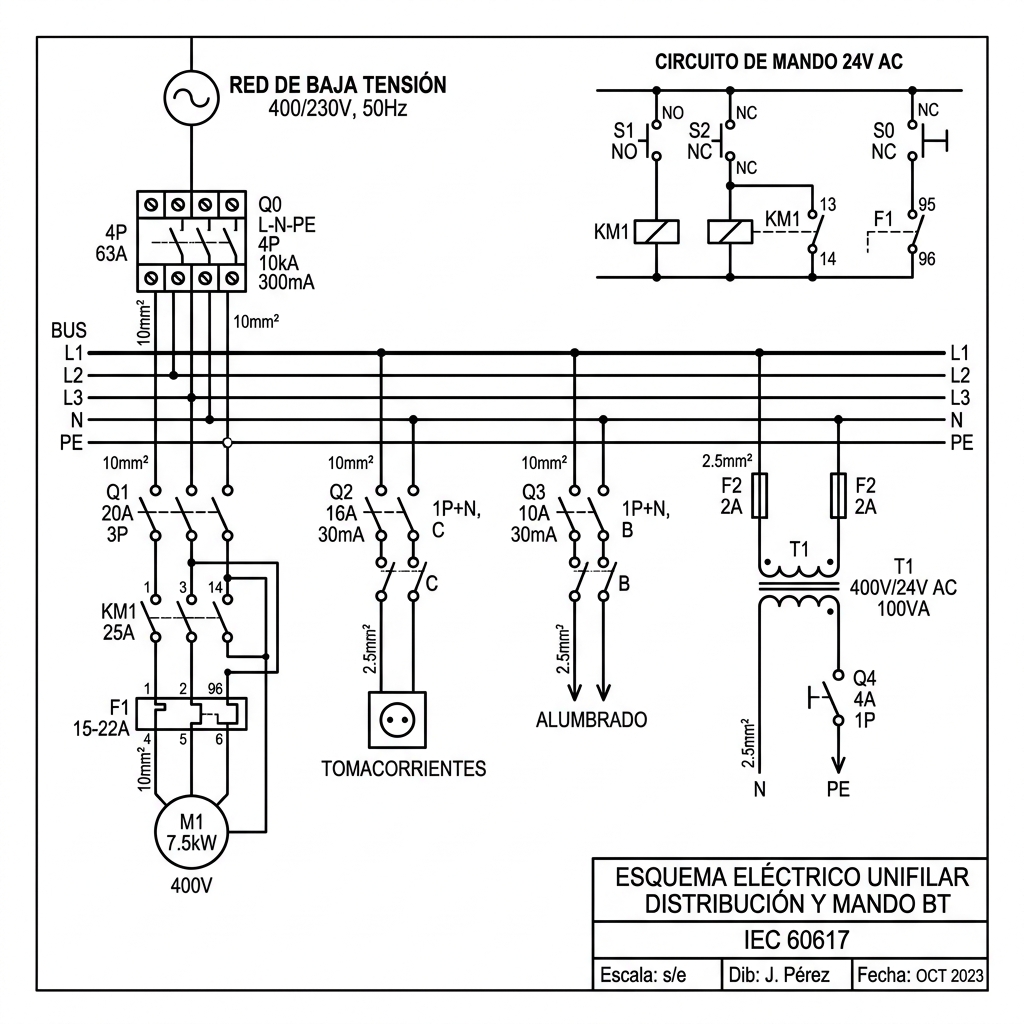

1. Simbología normalizada según la norma IEC 60617 para disyuntores y seccionadores
El caos absoluto reinaría innegablemente en los departamentos de mantenimiento globales si cada fabricante de hardware diseñase los planos eléctricos basándose en sus propios pictogramas artísticos. Para evitar esta hecatombe técnica, el lenguaje visual de la ingeniería electromecánica está férrea y dogmáticamente legislado en Europa por la estricta norma IEC 60617. Cuando un operario debe aislar galvánicamente un pesado motor trifásico para sustituir un cojinete gripado con seguridad, no basta con apagar el circuito de maniobra; debe localizar en el esquema el símbolo exacto del interruptor-seccionador principal. Bajo la norma IEC, un vulgar interruptor manual de corte en carga se representa con una línea diagonal que interrumpe el circuito, coronada por un pequeño círculo en su base pivotante. Sin embargo, si ese mismo contacto móvil va acompañado de una línea perpendicular corta en su extremo superior libre (en forma de "T"), el técnico experto sabe inmediatamente que se trata de un seccionador puro, un dispositivo sin cámara apaga-chispas que explotaría violentamente si se abre en plena carga nominal, obligando a realizar la desconexión siempre en vacío. Aún más crítica es la lectura microscópica de las protecciones combinadas: el guardamotor magnético-térmico. Su dibujo normativo incorpora forzosamente dos apéndices visuales inconfundibles soldados al trazo del interruptor. Primero, un trazo cuadrado sin fondo que simula el retardo bimetálico (protección lenta contra sobrecargas térmicas sostenidas por efecto Joule); y segundo, un trazo semicircular sólido que representa la poderosa bobina de choque magnético (protección ultra-rápida de milisegundos contra cortocircuitos francos masivos). Leer y decodificar correctamente este dialecto geométrico no es una simple cuestión de estética proyectual, es la ultimísima barrera de seguridad que separa a un técnico diligente de cometer una maniobra operacional letal bajo alta tensión de cortocircuito.
2. Cajetines de rotulación y plegado normativo de planos de ingeniería (DIN/ISO)
La documentación legal (As-Built) que ampara un inmenso armario de distribución automatizada no consiste jamás en un manojo de folios sueltos y caóticos; se trata de un testamento legal rigurosamente estructurado bajo normas DIN (Deutsches Institut für Normung). Todo plano industrial, sin excepción alguna, debe albergar en su cuadrante inferior derecho el insustituible Cajetín de Rotulación (Title Block). Este bloque métrico innegociable no es un mero adorno corporativo; es el verdadero pasaporte de trazabilidad forense del documento. En el cajetín se especifica milimétricamente el número unívoco del proyecto EPLAN, la escala geométrica (si aplica en vistas de armario topográfico), la tensión general de cortocircuito calculada (Icc) y, lo más crítico durante una auditoría OCA externa tras un accidente laboral: la firma criptográfica del ingeniero proyectista y las sucesivas revisiones de versión (v1.0, v1.1). Una máquina que opera con un plano v1.0 cuando la planta ha inyectado modificaciones v1.3 es una bomba de relojería lógica. Asimismo, el manejo físico del papel en entornos de taller sucios está fuertemente legislado por la norma ISO de plegado de formatos grandes (A3, A2, A1 o A0). Un enorme lienzo A1 de plotter no puede doblarse caótica y arbitrariamente como si fuera un periódico vespertino; debe ser plegado en formato concertina geométrica, de modo que, independientemente de su brutal tamaño original, el resultado final comprimido mida exactamente 210x297 milímetros (estándar A4 puro). Esta exigencia geométrica persigue un fin sumamente pragmático: permitir su correcto encarpetado en los lomos perforados de las fundas de plástico anti-grasa que habitan habitualmente en el bolsillo portadocumentos de la contrapuerta metálica del propio armario de maniobra, garantizando además que el vital cajetín de rotulación quede siempre, irrevocablemente, expuesto en la cara delantera visible sin necesidad de desdoblar todo el voluminoso documento de ingeniería.
3. Reglas de diseño ortogonal de líneas para evitar cruces destructivos en el plano
La legibilidad instantánea de un esquema bajo la alta presión psicológica de una avería que cuesta miles de euros por minuto depende íntegramente de la pureza ortogonal de sus trazados vectoriales. La ingeniería eléctrica computacional repudia y persigue con saña cualquier trazo diagonal caprichoso. Absolutamente todos los conductores de fuerza y señales de mando a 24 voltios deben, obligatoriamente, viajar en líneas horizontales perfectas o verticales aplomadas, doblando las esquinas en ángulos cerrados exactos de noventa grados. Esta dictadura de la línea recta (Routing Constraints) facilita el rápido escaneo visual que el técnico ejecuta con el dedo índice sucio de hollín mientras rastrea el camino errático de la corriente positiva. El mayor y más temible enemigo de la claridad en EPLAN es el letal Cruce de Líneas de Conexión. Cuando dos hilos de tensión diferente se intersectan visualmente formando una cruz en el papel, el operario debe discernir instantáneamente si existe una unión galvánica real o si tan solo se cruzan inofensivamente en el espacio como dos carreteras a distinto nivel. La normativa proscribe el uso de ambiguos puntos gordos de soldadura o bucles saltarines anacrónicos. El diseño moderno de Calidad Total exige el uso estricto de las derivaciones en "T" descentradas. Si un cable positivo general necesita alimentar a cuatro relés distintos hacia abajo, no se trazará jamás una única línea vertical central de la que cuelguen los cuatro a la misma altura formando una cruz múltiple caótica; el software escalonará milimétricamente las bajadas en forma de tenedor o peine (Comb distribution). Esta aparente pedantería geométrica borra de un plumazo cualquier posible ilusión óptica o mala interpretación forense. Cuando se respeta la pureza de la ortogonalidad estricta y se evitan las cruces, el flujo magnético de lectura se vuelve tan intuitivo, aséptico y predecible como una cascada, permitiendo al técnico aislar un fallo de enclavamiento recursivo en cuestión de pocos segundos en lugar de agónicos e improductivos minutos.
