2.1.1. Simbolos literales empleados en esquemas eléctricos

El diseño, análisis y mantenimiento de instalaciones eléctricas y sistemas de automatización dependen intrínsecamente de la correcta interpretación de los esquemas eléctricos. Dentro de estos esquemas, la representación gráfica de los componentes mediante símbolos estandarizados se complementa con los símbolos literales, también conocidos como designaciones de referencia o marcados de identificación. La importancia de estas designaciones literales no puede ser subestimada, ya que proporcionan una forma unívoca, concisa e internacionalmente reconocida de identificar cada elemento, su función y su ubicación dentro de un sistema complejo.

En el ámbito internacional, la norma IEC 81346 (que sustituye y amplía conceptos de la antigua IEC 61346) establece los principios generales y estructurales para los sistemas de referencia de equipos y las reglas de formulación de las designaciones de referencia. Esta normativa proporciona un marco estructurado que va más allá de un simple etiquetado, permitiendo clasificar los objetos desde múltiples puntos de vista, como el aspecto orientado a la función, al producto o a la localización. No obstante, para la identificación a nivel de componentes individuales en el día a día de un electricista o técnico, el sistema de letras indicadoras sigue siendo un pilar fundamental que requiere un dominio absoluto.

A continuación, procederemos a realizar un análisis exhaustivo y detallado de las letras indicadoras más empleadas en la electrotecnia y el diseño de cuadros eléctricos, desglosando su significado, aplicación y las normativas que las rigen.

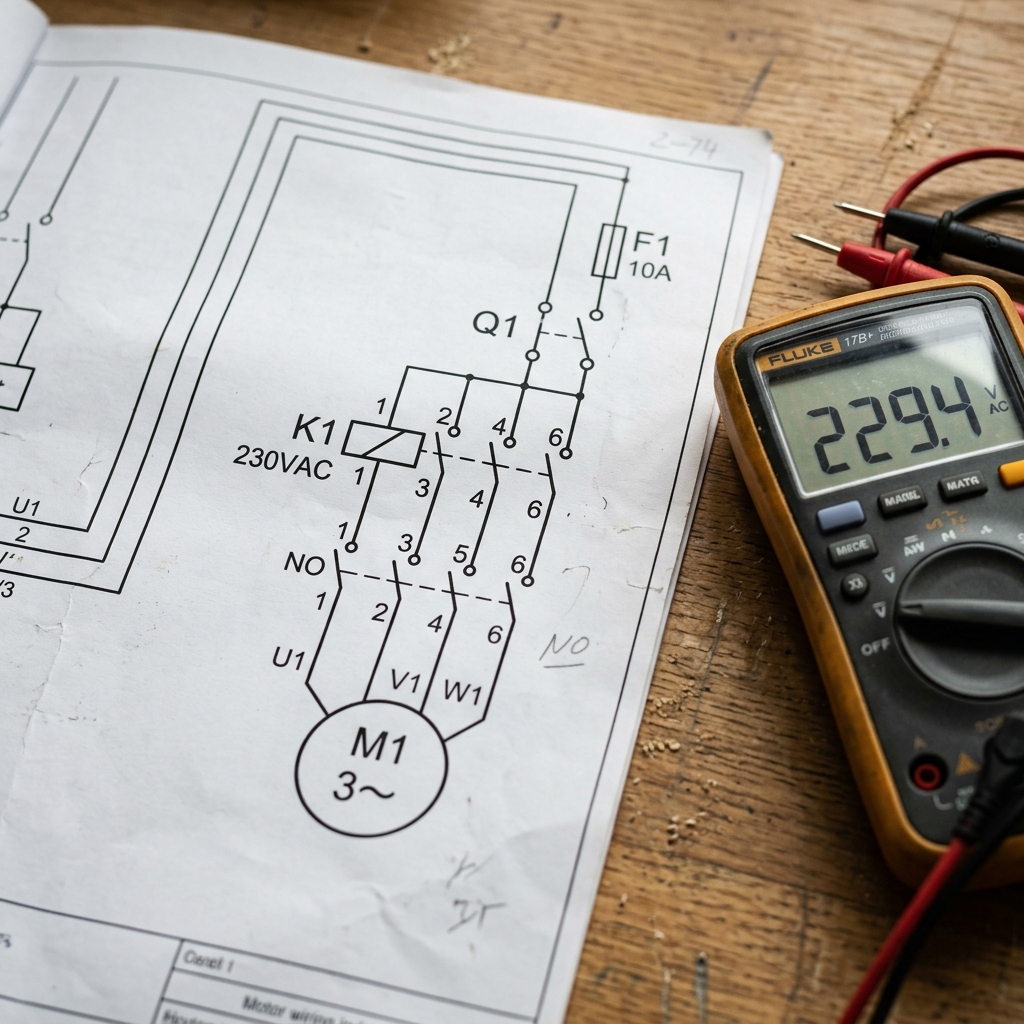

Clases de Elementos y su Letra Identificadora Principal

El estándar establece una tabla de clasificación donde a cada familia o clase de componentes se le asigna una letra principal. Esta primera letra define la naturaleza fundamental del componente o su función principal dentro del circuito:

• A - Conjuntos y Subconjuntos: Esta letra se utiliza para designar conjuntos de equipos, subconjuntos o dispositivos complejos que no encajan fácilmente en otras categorías específicas o que agrupan varias funciones. Por ejemplo, se aplica a amplificadores magnéticos, láseres, máseres y equipos de telecomunicaciones complejos. Un autómata programable (PLC) a menudo puede ser designado con la letra A, aunque en ocasiones se emplee otra notación dependiendo de la convención de la empresa, la A subraya su naturaleza de "conjunto de control".
• B - Transductores de una magnitud no eléctrica a una eléctrica y viceversa: Bajo esta letra encontramos componentes esenciales en la automatización y el sensado. Incluye sensores de todo tipo (temperatura, presión, nivel, posición), termopares, células fotoeléctricas, dinamómetros, micrófonos y altavoces. Cualquier dispositivo que convierta una variable física del entorno en una señal eléctrica (o viceversa) se clasifica bajo la letra B.
• C - Condensadores: Esta designación es universal y directa. Cualquier condensador o batería de condensadores empleada en la instalación, ya sea para el arranque de motores monofásicos, la compensación del factor de potencia (baterías de condensadores), o en circuitos electrónicos de filtrado, lleva la letra C.
• D - Elementos binarios, dispositivos de retardo, dispositivos de almacenamiento: Esta clase agrupa elementos de naturaleza digital o discreta, así como aquellos que introducen retardos lógicos o memorizan estados. Aquí se incluyen circuitos integrados digitales, biestables (flip-flops), líneas de retardo y memorias magnéticas u ópticas.
• E - Materiales diversos: Esta es una categoría de "cajón de sastre" para elementos que no se ajustan a las otras clases, pero que son materiales eléctricos. Históricamente ha incluido elementos como lámparas, aparatos de calefacción, alumbrado y otros dispositivos misceláneos, aunque la normativa más reciente tiende a ser más específica. Frecuentemente se usa para equipos de iluminación general y calefactores.
• F - Dispositivos de protección: Una de las letras más críticas en cualquier esquema eléctrico. La letra F identifica a todos los dispositivos destinados a proteger la instalación, los equipos o a las personas frente a condiciones anómalas como sobreintensidades, cortocircuitos o sobretensiones. Engloba fusibles, interruptores magnetotérmicos (pequeños interruptores automáticos o PIAs), relés térmicos, descargadores de sobretensión y pararrayos. La correcta identificación de los elementos 'F' es vital para el mantenimiento seguro.
• G - Generadores, fuentes de alimentación: Todos los dispositivos que suministran energía eléctrica activa al circuito se designan con la letra G. Esto abarca desde pequeños osciladores y baterías de acumuladores, hasta grandes generadores rotativos, alternadores, dinamos y fuentes de alimentación ininterrumpida (SAI/UPS).
• H - Dispositivos de señalización: Estos elementos se encargan de proporcionar información visual o acústica al operador sobre el estado del sistema. Incluye lámparas de señalización (pilotos luminosos), sirenas, timbres, zumbadores, bocinas y balizas indicadoras. Un panel de control típico estará repleto de elementos 'H'.
• K - Relés y contactores: Quizás la letra más ubicua en los esquemas de automatismos eléctricos clásicos (lógica cableada). La letra K identifica a los elementos de maniobra controlados electromagnéticamente, es decir, relés auxiliares, contactores de potencia y relés temporizadores. La distinción entre un contactor y un relé a menudo se hace en las letras secundarias o por el contexto del esquema, pero ambos pertenecen a la familia 'K'.
• L - Inductancias, bobinas: Todos los componentes cuya principal característica es la autoinducción electromagnética. Esto incluye bobinas de reactancia, bobinas de bloqueo, choques e inductores empleados en filtrado de armónicos o arranque de motores.
• M - Motores: La representación directa de la fuerza motriz eléctrica. Cualquier motor eléctrico, independientemente de su tecnología (corriente continua, corriente alterna, asíncrono, síncrono, paso a paso, servomotor), se identifica con la letra M.
• N - Amplificadores, reguladores: Dispositivos que modifican la amplitud de una señal o mantienen una magnitud controlada dentro de unos márgenes. En instalaciones industriales, un variador de frecuencia o un controlador de procesos podría recibir esta designación, aunque las convenciones pueden variar.
• P - Instrumentos de medida, equipos de prueba: Todos los aparatos destinados a cuantificar las magnitudes eléctricas o físicas del sistema. Incluye amperímetros, voltímetros, vatímetros, contadores de energía, relojes, osciloscopios e indicadores registradores.
• Q - Aparatos de conexión de potencia: Esta categoría engloba a los dispositivos encargados de establecer o interrumpir corrientes importantes, generalmente en los circuitos principales o de fuerza. Se incluyen los seccionadores, los interruptores de carga y los interruptores automáticos de gran calibre (diferentes de los pequeños magnetotérmicos F). Un elemento 'Q' está diseñado para manejar la energía primaria de la máquina o sector.
• R - Resistencias: Componentes diseñados para oponerse al paso de la corriente, disipando energía en forma de calor o ajustando niveles de tensión/intensidad. Comprende las resistencias fijas, los potenciómetros, los reóstatos, las resistencias de frenado de motores y los calentadores (si se consideran primariamente como resistores).
• S - Aparatos de conexión de mando: A diferencia de la letra Q, la letra S se reserva para los elementos que operan sobre los circuitos de control, mando y señalización, donde las corrientes son mucho menores. Aquí encontramos los pulsadores, interruptores de posición (finales de carrera), selectores, conmutadores manuales y microinterruptores.
• T - Transformadores: Dispositivos que transfieren energía eléctrica de un circuito a otro conservando la frecuencia, normalmente modificando los niveles de tensión e intensidad. Incluye transformadores de potencia, autotransformadores, y transformadores de medida (de intensidad o de tensión).
• U - Moduladores, convertidores: Equipos que cambian la naturaleza de la señal o la energía. Esto incluye convertidores analógico-digitales, inversores (DC a AC), rectificadores (AC a DC) y discriminadores. Frecuentemente, un puente rectificador completo se designa con esta letra.
• V - Válvulas de vacío, semiconductores: Agrupa a los componentes electrónicos discretos básicos. Incluye diodos (rectificadores, Zener, LED, aunque los LED pueden ir en H si son puramente señalización), transistores (BJT, MOSFET), tiristores, triacs y los antiguos tubos de vacío.
• W - Vías de transmisión, guías de onda, antenas: Elementos que conducen o irradian señales de alta frecuencia o telecomunicaciones. Cables coaxiales, enlaces de fibra óptica, dipolos, antenas parabólicas. En instalaciones eléctricas industriales generales, su uso es menos frecuente, limitándose a redes de datos o sistemas de radiofrecuencia.
• X - Bornes, clavijas, enchufes: Elementos de conexión desmontables. Representan la frontera y el punto de interfaz entre diferentes paneles o equipos. Regletas de bornes, conectores multipolares, bases de enchufe (tomas de corriente) y clavijas de prueba.
• Y - Aparatos mecánicos accionados eléctricamente: Dispositivos donde la electricidad produce un movimiento o acción mecánica que no es un giro continuo (como en un motor M). El ejemplo más típico son las electroválvulas (válvulas solenoides), frenos electromagnéticos, embragues y electroimanes.
• Z - Cargas artificiales, filtros, correctores: Elementos que modifican la respuesta en frecuencia de un circuito o emulan una carga. Filtros pasa-bajos, redes correctoras, ecualizadores, cables artificiales.

Estructura Extendida: Letras Secundarias y Numeración

Si bien la primera letra indica la clase general del componente, en la práctica industrial esto resulta insuficiente para identificar cada elemento de forma única y proporcionar información detallada sobre su función específica. Por ello, la norma establece la adición de letras secundarias y números de secuencia.

La estructura típica de un símbolo literal completo suele tener el formato: [Letra Principal] + [Letra Secundaria] + [Número de Secuencia].

La Letra Secundaria: Especificando la Función

La segunda letra (y en ocasiones una tercera) se emplea para definir con mayor precisión la función que desempeña el equipo dentro de su clase. Esto permite distinguir, por ejemplo, entre un relé auxiliar y un relé temporizador, o entre un fusible de potencia y uno de control. Las normas internacionales proporcionan listados extensos, pero mencionaremos algunas de las combinaciones más comunes en el ámbito de la automatización y los cuadros de distribución:

• En la clase K (Relés y Contactores):
  • KA: Relé auxiliar, contactor auxiliar o relé de automatismo. Se usa para multiplicar contactos o realizar lógica de control sin manejar grandes potencias.
  • KM: Contactor principal o de potencia. Es el elemento robusto diseñado para arrancar y detener el flujo de energía hacia la carga, típicamente un motor (M).
  • KT: Relé temporizador (Time). Introduce un retardo en la conexión o desconexión de sus contactos.
• En la clase F (Dispositivos de protección):
  • FA / FB: Se puede utilizar para distinguir diferentes tipos de interruptores automáticos.
  • FR: Relé térmico de protección contra sobrecargas. Frecuentemente asociado a un contactor KM para proteger motores.
  • FU: Fusible. Elemento de protección pasiva por fusión de un hilo conductor calibrado.
• En la clase S (Aparatos de conexión de mando):
  • SB: Pulsador (Button). Retorna a su posición de reposo al soltarlo.
  • SQ: Interruptor de posición o final de carrera. Accionado mecánicamente por un elemento móvil de la máquina.
  • SA: Selector o conmutador rotativo. Mantiene la posición seleccionada (ej: Manual-Cero-Automático).
• En la clase Q (Aparatos de conexión de potencia):
  • QA: Interruptor automático de potencia.
  • QS: Seccionador. Dispositivo de corte visible que garantiza la apertura de un circuito para labores de mantenimiento, pero no debe operarse con carga.
• En la clase H (Señalización):
  • HL: Lámpara o piloto luminoso.
  • HA: Alarma acústica (sirena, zumbador).

La utilización de la segunda letra requiere un consenso y el seguimiento estricto de la normativa adoptada por la ingeniería o el fabricante del cuadro. La coherencia en su uso a lo largo de todos los esquemas de un proyecto es vital para evitar errores fatales de interpretación.

El Número de Secuencia: Identificación Única

Incluso con las letras principal y secundaria, un esquema puede tener múltiples dispositivos idénticos. Por ejemplo, un panel de control para tres bombas de agua tendrá tres contactores de potencia. Para diferenciarlos, se añade un número de secuencia al final de las letras.

Así, tendríamos KM1, KM2 y KM3. Este número simplemente indica el orden o el índice del componente dentro de su grupo funcional. Existen diferentes convenciones para asignar estos números:

• Secuencial simple: 1, 2, 3. asignados por orden de aparición en los planos o por posición física en el panel.
• Relacionado con la hoja del esquema: En sistemas complejos con cientos de hojas, se puede adoptar un formato como '15KM2', indicando que es el segundo contactor (KM) que aparece en la página 15.
• Relacionado con la función o sector: Si el sistema se divide en celdas o módulos funcionales, el número puede reflejar esta pertenencia. Por ejemplo, todos los elementos de la cinta transportadora A podrían llevar el prefijo o sufijo 'A', o comenzar por la centena 100 (KM101, SB102), mientras que la cinta B usaría la centena 200.

Prefijos de Nivel Estructural y Localización (IEC 81346)

La norma IEC 81346 introduce una estructura jerárquica mucho más potente mediante el uso de prefijos especiales que indican el "aspecto" desde el cual se está designando el objeto. Esto es especialmente útil en grandes plantas industriales. Los tres prefijos fundamentales son:

• El signo igual (=): Función. Indica a qué sistema o subsistema funcional pertenece el elemento. Por ejemplo, =Refrigeracion o =Bombeo_Principal.
• El signo más (+): Localización. Indica dónde se encuentra físicamente el equipo. Por ejemplo, +Cuadro_General, +Caja_Bornes_Motor o +Armario_2.
• El signo menos (-): Producto. Identifica al componente o dispositivo en sí mismo. Las letras y números que hemos analizado hasta ahora (KM1, SQ2) van precedidos por este signo. Por tanto, la designación estricta de un contactor es -KM1.

Cuando se lee una designación completa, se combinan estos prefijos para proporcionar una ruta exacta al componente. Por ejemplo, la designación completa =Bombeo_Secundario +Cuadro_3 -KM4 se lee como: "El componente -KM4 (un contactor principal), que está ubicado físicamente en el +Cuadro_3, y cuya función pertenece al sistema =Bombeo_Secundario".

En la práctica diaria de la lectura de un esquema individual (que suele estar ya circunscrito a una localización y función concretas), es muy habitual omitir los signos = y + para simplificar la lectura, y a menudo incluso se omite el guion inicial -, escribiendo directamente KM4. Sin embargo, es imperativo comprender que ese identificador corto es solo la punta del iceberg de un sistema de referencia mucho más estructurado y profundo.

La comprensión y aplicación rigurosa de estos símbolos literales no es un mero formalismo burocrático; es el lenguaje universal que permite a los ingenieros, técnicos de montaje y personal de mantenimiento comunicarse sin ambigüedades, minimizando tiempos de parada, facilitando la detección de averías y garantizando la seguridad en la manipulación de las instalaciones eléctricas. Un esquema eléctrico impecablemente dibujado pero con una designación literal caótica es inútil y potencialmente peligroso en el entorno industrial moderno. La precisión y la estandarización en la designación de los componentes son la base de la ingeniería eléctrica profesional y de la correcta ejecución de cualquier proyecto de automatización o distribución de energía.
