2.1 Convencionalismos de representación

Introducción a los Convencionalismos

El dibujo técnico y la representación de esquemas eléctricos se fundamentan en una serie de reglas, normas y acuerdos internacionales que se conocen como convencionalismos de representación. Estos convencionalismos son fundamentales para asegurar que cualquier profesional, independientemente de su lugar de origen o de su idioma nativo, pueda interpretar de manera unívoca un plano o esquema eléctrico. En esta sección abordaremos en profundidad los distintos elementos que componen estos convencionalismos, analizando su importancia y aplicación en proyectos electrotécnicos e instalaciones de baja y media tensión, así como en redes de distribución e infraestructuras de comunicaciones y automatización de edificios.

Para comprender la magnitud de los convencionalismos en el campo de la electricidad, debemos remontarnos a los albores de la electrotecnia, cuando cada inventor o ingeniero utilizaba sus propios símbolos y métodos de representación. Esto generaba un caos a la hora de compartir información y dificultaba la colaboración y el avance tecnológico. Con el tiempo, organismos nacionales e internacionales como la Comisión Electrotécnica Internacional (CEI o IEC, por sus siglas en inglés) comenzaron a unificar estos criterios, creando estándares que hoy en día son de obligado cumplimiento en la mayoría de los países. La normalización no solo afecta a los símbolos gráficos, sino también a aspectos tan variados como el grosor de las líneas, el tamaño de los textos, la disposición de los elementos en el plano, la forma de realizar las referencias cruzadas y la manera de numerar los componentes y los bornes de conexión. Todos estos detalles, aparentemente menores, constituyen la gramática y la sintaxis del lenguaje eléctrico, y su dominio es esencial para cualquier técnico que desee desenvolverse con soltura en este ámbito.

Uno de los pilares de los convencionalismos de representación es el uso adecuado de los diferentes tipos de líneas. En un esquema eléctrico, las líneas no solo unen componentes, sino que transmiten información sobre la naturaleza de esa unión o sobre las características del elemento representado. Por ejemplo, una línea continua y gruesa suele representar el circuito de potencia o el conductor principal, mientras que una línea continua y fina se utiliza para el circuito de mando o de control. Las líneas de trazos discontinuos se emplean comúnmente para indicar conexiones mecánicas entre diferentes aparatos, límites de cuadros eléctricos o pantallas de cables de comunicación. Las líneas de trazo y punto se utilizan para marcar ejes de simetría o para delimitar zonas con diferentes condiciones de funcionamiento. Además de su trazado, el color de las líneas también puede tener un significado específico, aunque en la documentación impresa en blanco y negro este aspecto pierde relevancia. Es crucial que el proyectista sea consecuente y riguroso en el uso de los tipos de líneas, de modo que la lectura del plano sea rápida, intuitiva y libre de ambigüedades. El incumplimiento de estas normas puede provocar errores de interpretación que, en el peor de los casos, podrían derivar en accidentes graves, daños en los equipos o fallos en la instalación.

Junto a las líneas, los símbolos gráficos son el vocabulario básico del esquema eléctrico. Cada componente, desde una simple resistencia hasta el controlador lógico programable más complejo, tiene un símbolo asociado que lo representa de forma esquemática. La norma IEC 60617 es el estándar internacional más utilizado para la simbología eléctrica, y establece una amplia colección de símbolos que abarcan desde componentes pasivos y activos, hasta aparamenta de maniobra, protección y medida, así como elementos de instalación de edificios y redes de telecomunicación. Es importante destacar que los símbolos no pretenden ser un dibujo realista del componente físico, sino una representación funcional que destaca sus características eléctricas y su modo de conexión. Por ello, un mismo tipo de componente físico puede tener diferentes símbolos dependiendo de su función en el circuito. Por ejemplo, un contacto auxiliar de un contactor se representa de forma diferente si es normalmente abierto o normalmente cerrado, a pesar de que físicamente ambos contactos puedan tener un aspecto similar. Además, los símbolos pueden combinarse para representar dispositivos compuestos, como un interruptor automático magnetotérmico, que se representa mediante la combinación de los símbolos de un contacto principal, un disparador magnético y un disparador térmico.

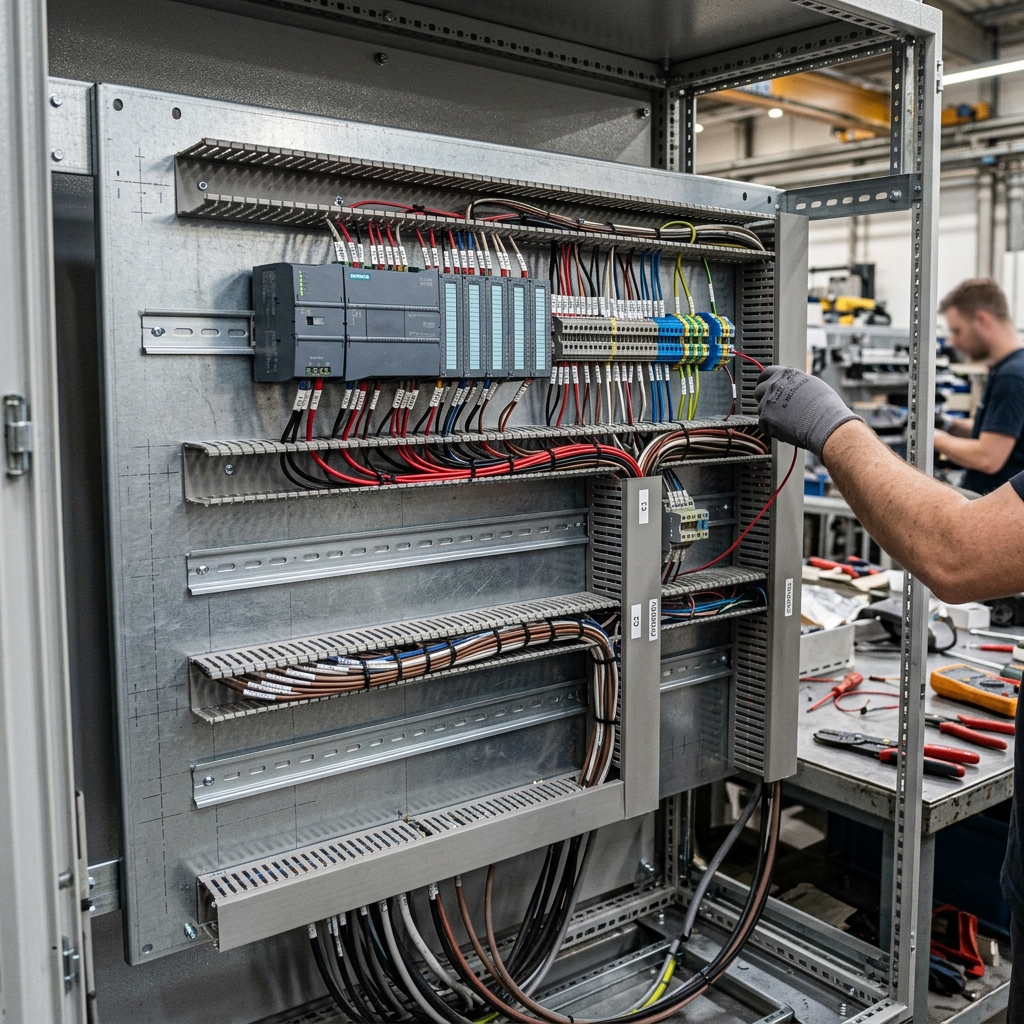

Otro aspecto fundamental de los convencionalismos de representación es el sistema de identificación y marcado de los elementos. En un esquema complejo, donde pueden coexistir cientos de componentes, es imprescindible contar con un método claro y sistemático para identificar cada uno de ellos y relacionarlos con sus correspondientes referencias físicas en el cuadro eléctrico o en la instalación. La norma IEC 81346 establece un marco estructurado para la designación de referencia de los sistemas técnicos y sus componentes, basándose en conceptos como la función, la ubicación y el producto. Según esta norma, cada componente se identifica mediante un código alfanumérico que consta de varias partes, separadas por signos específicos. Por ejemplo, el signo "=" indica la instalación de nivel superior o el sistema, el signo "+" indica la ubicación o el emplazamiento, y el signo "-" indica el componente individual o el producto. Este sistema jerárquico y estructurado permite navegar fácilmente por la documentación del proyecto y localizar rápidamente cualquier elemento, tanto en los esquemas eléctricos como en la instalación física. Además de la identificación del componente en sí, también es necesario marcar los bornes de conexión, para asegurar que el cableado se realiza de forma correcta y sin errores. La norma IEC 60445 establece los principios básicos para el marcado de bornes, utilizando letras y números que indican la función del borne (fase, neutro, tierra, entrada, salida, etc.).

La disposición de los elementos y de los circuitos en el plano también obedece a ciertas reglas de presentación, que buscan optimizar la legibilidad y la comprensión del esquema. En general, los esquemas se dibujan de manera que el flujo de la energía o de la información se realice de izquierda a derecha y de arriba a abajo. En los esquemas de circuitos, las líneas de alimentación se suelen dibujar horizontales en la parte superior e inferior de la página, mientras que los diferentes circuitos derivados se dibujan en vertical, conectándose a estas líneas principales. Esta disposición, conocida como representación desarrollada, permite seguir fácilmente la secuencia de funcionamiento de la instalación y comprender la interdependencia entre los distintos elementos. Por otra parte, para facilitar la localización de componentes en planos con muchas hojas, se emplean sistemas de coordenadas formados por letras en el margen vertical y números en el margen horizontal. Estas coordenadas se utilizan para crear referencias cruzadas, que indican la ubicación de elementos relacionados que se encuentran en diferentes partes del esquema o en hojas distintas, como la bobina de un relé y sus contactos asociados. Las referencias cruzadas son una herramienta indispensable para el seguimiento y la resolución de averías en instalaciones complejas, ya que permiten al técnico saltar rápidamente de una hoja a otra siguiendo la lógica de control del sistema.

En el contexto de la documentación técnica, los planos eléctricos rara vez se presentan de forma aislada. Por lo general, forman parte de un conjunto documental más amplio, que incluye listas de materiales, especificaciones técnicas, manuales de funcionamiento e instrucciones de mantenimiento. Para que toda esta información sea coherente y fácil de consultar, es necesario establecer enlaces y correspondencias claras entre los diferentes documentos. El uso de la designación de referencia (norma IEC 81346) es clave para lograr esta integración, ya que permite identificar unívocamente cada componente en todos los documentos del proyecto. Asimismo, los sistemas CAD (Diseño Asistido por Ordenador) y los programas de ingeniería eléctrica (CAE) actuales incorporan funciones que automatizan muchas de estas tareas, como la numeración automática de cables y componentes, la generación automática de referencias cruzadas y de listas de materiales, y la comprobación de errores de diseño y coherencia documental. Estas herramientas facilitan enormemente el trabajo del proyectista y mejoran la calidad y la fiabilidad de la documentación final, minimizando los riesgos de error humano y de inconsistencias en el proyecto.

Finalmente, es importante mencionar que, aunque las normas internacionales como las de la IEC son ampliamente aceptadas, pueden existir variaciones y adaptaciones a nivel local o nacional. En España, por ejemplo, la norma UNE-EN 60617 es la transposición de la norma internacional, pero también es necesario tener en cuenta los requerimientos específicos del Reglamento Electrotécnico para Baja Tensión (REBT) y del Reglamento de Instalaciones Térmicas en los Edificios (RITE), que pueden establecer criterios particulares de representación y de documentación para ciertos tipos de instalaciones. Por tanto, el profesional debe estar siempre actualizado sobre la normativa vigente y aplicarla de manera rigurosa en sus proyectos. El dominio de los convencionalismos de representación es, en definitiva, una competencia clave para cualquier técnico eléctrico, ya que le permite comunicarse eficazmente con otros profesionales, asegurar la calidad y la seguridad de las instalaciones, y facilitar las tareas de mantenimiento y resolución de averías a lo largo del ciclo de vida de los sistemas electrotécnicos. La correcta interpretación y aplicación de estas normas no es solo una cuestión de formalismo, sino una garantía de profesionalidad y de excelencia técnica.

Por todo lo expuesto, el estudio detallado de los símbolos gráficos, las reglas de trazado, los sistemas de identificación y las normas de presentación gráfica debe ocupar un lugar destacado en la formación de los futuros instaladores y proyectistas. En las siguientes secciones de este módulo, profundizaremos en cada uno de estos aspectos de forma práctica, analizando casos concretos y resolviendo ejercicios que permitirán al estudiante familiarizarse con el lenguaje de los esquemas eléctricos y adquirir la destreza necesaria para elaborar e interpretar la documentación técnica de cualquier proyecto de instalación o automatización. Para consolidar estos conocimientos, es recomendable el uso continuado de manuales de normas, tablas de símbolos y software de diseño eléctrico, que sirven de guía y de herramienta de apoyo indispensable en el trabajo diario del profesional.

Cabe destacar la relevancia de mantener la estandarización en proyectos que involucran a equipos multidisciplinares. Cuando arquitectos, ingenieros civiles y técnicos en telecomunicaciones confluyen en una misma edificación, el empleo riguroso de normativas garantiza que las interfaces físicas y eléctricas se gestionen sin conflictos. Las interferencias espaciales o eléctricas entre canalizaciones o conductores se previenen en gran medida si todos los planos y esquemas emplean las mismas convenciones para definir el rutado, los puntos de conexión y los límites de responsabilidad. En resumen, el respeto a los convencionalismos es un lenguaje universal que trasciende fronteras y disciplinas, aportando orden y seguridad a la complejidad tecnológica de las infraestructuras modernas.

Además, es imperativo reconocer cómo la digitalización está transformando la forma en que aplicamos los convencionalismos. El uso de la metodología BIM (Building Information Modeling) requiere un grado de precisión superior en la definición de atributos y parámetros de cada componente. Los elementos ya no son simples bloques gráficos 2D, sino objetos 3D inteligentes que albergan toda su información técnica, desde su peso y dimensiones hasta sus curvas de disparo y referencias de catálogo. Esto no invalida los convencionalismos tradicionales, sino que los expande, exigiendo que las normativas de etiquetado y estructuración de datos sean aplicadas escrupulosamente. Cuando un modelo BIM es auditado, cualquier desviación de la nomenclatura estándar o del uso de los parámetros establecidos genera avisos de conflicto, conocidos como "clashes" de información, que deben ser resueltos antes de la fase de construcción. De este modo, los convencionalismos de representación se erigen como la columna vertebral de la colaboración digital y del diseño moderno, asegurando que la transición desde el papel hasta los gemelos digitales se realice con total integridad de la información.
