2.2. Simbología normalizada en instalaciones automatizadas

Introducción a la Simbología Normalizada

La interpretación precisa y estandarizada de los esquemas eléctricos y automatizados constituye la piedra angular de cualquier proyecto electromecánico o de control industrial. La simbología normalizada en instalaciones automatizadas no solo es un lenguaje universal que permite a ingenieros, técnicos y operadores comunicarse sin ambigüedades, sino que también es un requisito legal y de seguridad en la mayoría de las jurisdicciones industriales del mundo. En este apartado, exploraremos a fondo los fundamentos de la simbología eléctrica, neumática e hidráulica aplicable a los sistemas de automatización, basándonos primordialmente en la norma internacional IEC 60617 (Comisión Electrotécnica Internacional) y en los estándares complementarios como ISO 1219 para fluidos.

Normativa Internacional y Nacional (IEC, EN, UNE)

La estandarización en la elaboración de esquemas se rige principalmente por la norma IEC 60617 (anteriormente IEC 117), la cual ha sido adoptada a nivel europeo como EN 60617 y a nivel nacional en España como UNE-EN 60617. Esta norma define miles de símbolos gráficos para diagramas electrotécnicos, asegurando que un esquema diseñado en un país pueda ser interpretado e implementado sin errores en otro. La estructura de esta norma se divide en varias partes que abarcan desde elementos pasivos, conductores y dispositivos de conexión, hasta semiconductores, tubos electrónicos, aparamenta y equipos de maniobra y protección. Adicionalmente, la norma IEC 61082 establece las reglas para la preparación de la documentación utilizada en electrotecnia, definiendo formatos, grosores de línea, rotulación y sistemas de referenciación cruzada, esenciales para el seguimiento de señales en cuadros complejos.

Simbología de Contactos e Interruptores

El núcleo de la lógica cableada y de la interfaz con los sistemas de control programables (PLC) reside en los contactos y dispositivos de conmutación. En la simbología IEC, un contacto normalmente abierto (NO, Normally Open) se representa mediante dos terminales separados y una línea móvil que, en estado de reposo, no establece conexión. El contacto normalmente cerrado (NC, Normally Closed) muestra la línea móvil haciendo contacto directo con el terminal estático, indicando continuidad en ausencia de actuación. Es vital comprender cómo se añade información a estos símbolos básicos para denotar la naturaleza de la actuación. Por ejemplo, un pulsador de accionamiento manual se representa añadiendo un semicírculo o una línea perpendicular al vástago de accionamiento. Los interruptores de posición (finales de carrera) incluyen un símbolo de rodillo o leva. Los contactos asociados a relés térmicos, de protección contra sobrecargas, incorporan un símbolo cuadrado característico que representa el elemento bimetálico. Por otro lado, los contactos temporizados a la conexión (On-Delay) o a la desconexión (Off-Delay) presentan un arco de paraguas u hongo en el actuador, cuya concavidad y dirección indican el tipo de retardo temporal que aplican tras la activación o desactivación de la bobina correspondiente.

Bobinas, Relés y Elementos de Mando

Los dispositivos de mando electromagnéticos, predominantemente contactores y relés, se simbolizan fundamentalmente mediante un rectángulo que representa la bobina de excitación. Los terminales de esta bobina se designan de forma estándar como A1 y A2. Para diferenciar las funciones específicas de los relés, el rectángulo de la bobina puede incluir símbolos internos. Una cruz o aspa diagonal (X) dentro del rectángulo denota un relé de control general o la bobina de un contactor. Un relé temporizado a la conexión presenta una mitad del rectángulo oscurecida o cruzada, dependiendo de la variante específica de la norma, y un relé biestable (telerruptor) incluye un símbolo de escalón u onda cuadrada. La referenciación de estos componentes en el esquema es fundamental: convencionalmente, se asigna la letra 'K' seguida de un número a relés y contactores (ej. K1, K2M para contactores de motor). Los contactos auxiliares asociados a estas bobinas heredan la referencia de la bobina matriz, lo que permite trazar la lógica de control. Los bornes de los contactos de potencia (principales) se numeran con un solo dígito (1-2, 3-4, 5-6), mientras que los contactos auxiliares emplean dos dígitos: el primero indica la posición del contacto en el bloque y el segundo especifica su función (ej., .1-.2 para NC y .3-.4 para NO).

Elementos de Protección Eléctrica

La seguridad de las instalaciones y del personal depende enteramente de la correcta selección, instalación y representación de los dispositivos de protección. Los fusibles, diseñados para interrumpir corrientes de cortocircuito, se representan mediante un rectángulo simple con una línea pasante de extremo a extremo. El interruptor magnetotérmico, o disyuntor en pequeño formato, se ilustra como un contacto de apertura en serie con dos elementos simbólicos: un semicírculo o "paracaídas" que representa el disparo magnético (respuesta instantánea a cortocircuitos) y un elemento rectangular o en escalón que representa el disparo térmico (respuesta retardada a sobre গুরুcargas temporales). El interruptor diferencial, encargado de proteger contra contactos indirectos y fugas a tierra, se simboliza mediante un contacto de conmutación acoplado a un transformador de núcleo toroidal, a menudo simplificado como un óvalo que rodea los conductores de fase y neutro, con una línea punteada que conecta al mecanismo de disparo. Los guardamotores combinan las funciones magnéticas y térmicas en un solo dispositivo robusto diseñado específicamente para las curvas de arranque de los motores eléctricos trifásicos, representándose con los símbolos combinados de protección térmica, magnética y, en muchas ocasiones, aislamiento o corte en carga.

Captadores, Sensores y Transductores

En las instalaciones automatizadas contemporáneas, la captación de señales del entorno se realiza principalmente a través de sensores de estado sólido, que han reemplazado en gran medida a los tradicionales fines de carrera electromecánicos en entornos de alta cadencia. La simbología de estos componentes, como los sensores inductivos, capacitivos, fotoeléctricos y ultrasónicos, se estructura generalmente mediante un cuadrado o romboide que enmarca el símbolo de la magnitud física que detectan. Un sensor de proximidad inductivo incorpora un símbolo que evoca un núcleo ferromagnético y una bobina, o simplemente las letras 'Fe' indicando sensibilidad a metales ferrosos. Los sensores fotoeléctricos, como barreras de luz o sensores de reflexión difusa, incluyen flechas rectas y onduladas que representan la emisión y recepción del haz luminoso. Además de la magnitud censada, la simbología debe indicar la configuración de salida del sensor, típicamente NPN o PNP en redes de corriente continua. Esto se representa mediante el símbolo del transistor correspondiente, así como los contactos equivalentes (NO o NC) integrados en el esquema eléctrico para denotar si el sensor entrega una señal de tensión en presencia de estímulo (Light-ON) o en ausencia de este (Dark-ON).

Actuadores Neumáticos e Hidráulicos y sus Válvulas de Control

La norma ISO 1219 estandariza la simbología para sistemas de potencia fluida. Los actuadores, tales como cilindros de simple y doble efecto, se representan mediante rectángulos que delinean la camisa del cilindro, conteniendo el pistón y el vástago. Un muelle interno se dibuja en zigzag para indicar el retorno mecánico en cilindros de simple efecto. Las válvulas distribuidoras son componentes críticos en el control de estos actuadores; su representación consta de una serie de cuadrados adyacentes, donde cada cuadrado representa una "posición" o estado de conmutación de la válvula. Dentro de los cuadrados, flechas direccionales y líneas bloqueadas (representadas por "T") indican las vías de flujo interno para esa posición específica. Una válvula de 5/2 vías, por ejemplo, tiene 5 puertos o conexiones externas y 2 posiciones estables. El método de accionamiento de estas válvulas se dibuja en los extremos laterales del bloque de cuadrados. Un accionamiento eléctrico (electrohidráulico o electroneumático) se representa mediante un rectángulo atravesado por una línea diagonal (símbolo de solenoide o bobina de electroválvula). Los pilotajes neumáticos, accionamientos manuales mediante palanca, o retornos por muelle se indican con sus respectivos símbolos gráficos, permitiendo al intérprete deducir instantáneamente cómo se conmuta la válvula y cuál es su comportamiento ante fallos de energía.

Convenciones de Diseño, Reglas de Dibujo y Referenciación Cruzada

Más allá de la comprensión de símbolos individuales, es imperativo dominar las reglas de construcción de los esquemas automatizados. Los esquemas se dividen en dos categorías funcionales principales: el esquema de potencia o fuerza, que maneja las altas corrientes suministradas a los actuadores (motores, resistencias de gran calibre), y el esquema de mando o control, que trabaja con corrientes bajas y lógicas operativas (contactores auxiliares, temporizadores, autómatas programables, pulsadores). Estos dos circuitos deben dibujarse siempre por separado para garantizar la claridad analítica. En el esquema de mando, la representación sigue una estructura topológica "en escalera" (ladder diagram) o entre líneas paralelas de alimentación (fase y neutro, o +24V y 0V). Los elementos de mando y maniobra se disponen en ramas o "líneas de código" verticales u horizontales. Cuando un esquema abarca múltiples páginas, se emplea un sistema de referenciación cruzada estricto. Al pie de la bobina de un contactor situado en la página 2, columna 3, se listarán todas las páginas y columnas donde se encuentran sus contactos auxiliares (ej., contactos NO en pág. 3/col. 4; pág. 5/col. 1). Del mismo modo, en cada contacto auxiliar disperso por el plano, se indicará la coordenada (página y columna) de su bobina matriz. Esta trazabilidad es de vital importancia durante las fases de montaje en el cuadro eléctrico y, sobre todo, en los procesos de mantenimiento y diagnosis de averías (troubleshooting), donde el técnico debe rastrear la continuidad de las señales a través de densos mazos de cableado para localizar disfunciones en la secuencia operativa del automatismo.

Integración de la Simbología en los Sistemas de Control Basados en PLC

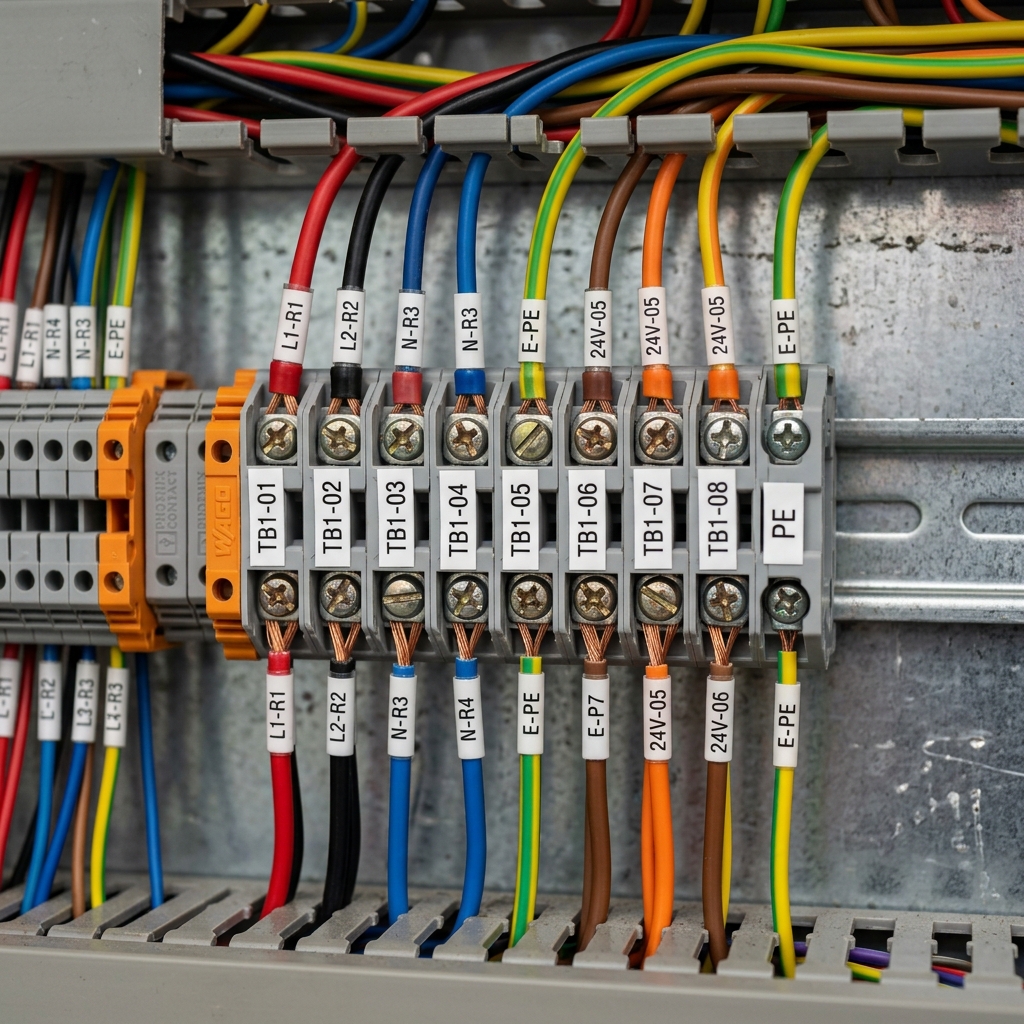

Con la adopción generalizada de los Controladores Lógicos Programables (PLC), la simbología eléctrica ha tenido que adaptarse e integrarse con la representación de las arquitecturas informáticas y de redes industriales. Las entradas y salidas del autómata programable se representan en el esquema eléctrico en forma de tarjetas de borneros modulares o regletas de interconexión. Los sensores (pulsadores, interruptores de límite, detectores) se dibujan conectados directamente a los bornes de entrada digital del PLC, designados típicamente con prefijos como 'I', 'E' o 'X'. Los elementos preactuadores (bobinas de contactor, electroválvulas, lámparas de señalización) se conectan a los bornes de salida, designados con 'Q', 'A' o 'Y'. La lógica interna del PLC, aunque sea software, a menudo se programa utilizando el lenguaje de Diagrama de Contactos (Ladder Logic, especificado en la norma IEC 61131-3), que toma prestada la misma simbología de la lógica electromecánica (contactos NO, NC y bobinas) para configurar la secuencia algorítmica del proceso. Por consiguiente, un dominio profundo de la simbología normalizada no solo capacita al profesional para diseñar y leer los planos físicos del cuadro de control, sino que también establece los cimientos lógicos imprescindibles para la programación, simulación, y puesta en marcha del cerebro digital de la instalación automatizada, asegurando una transición fluida entre el diseño en papel y la automatización inteligente implementada.
