1.4.25. Frenado de motores trifásicos. Formas de frenado

El Problema Físico de la Inercia y la Energía Cinética

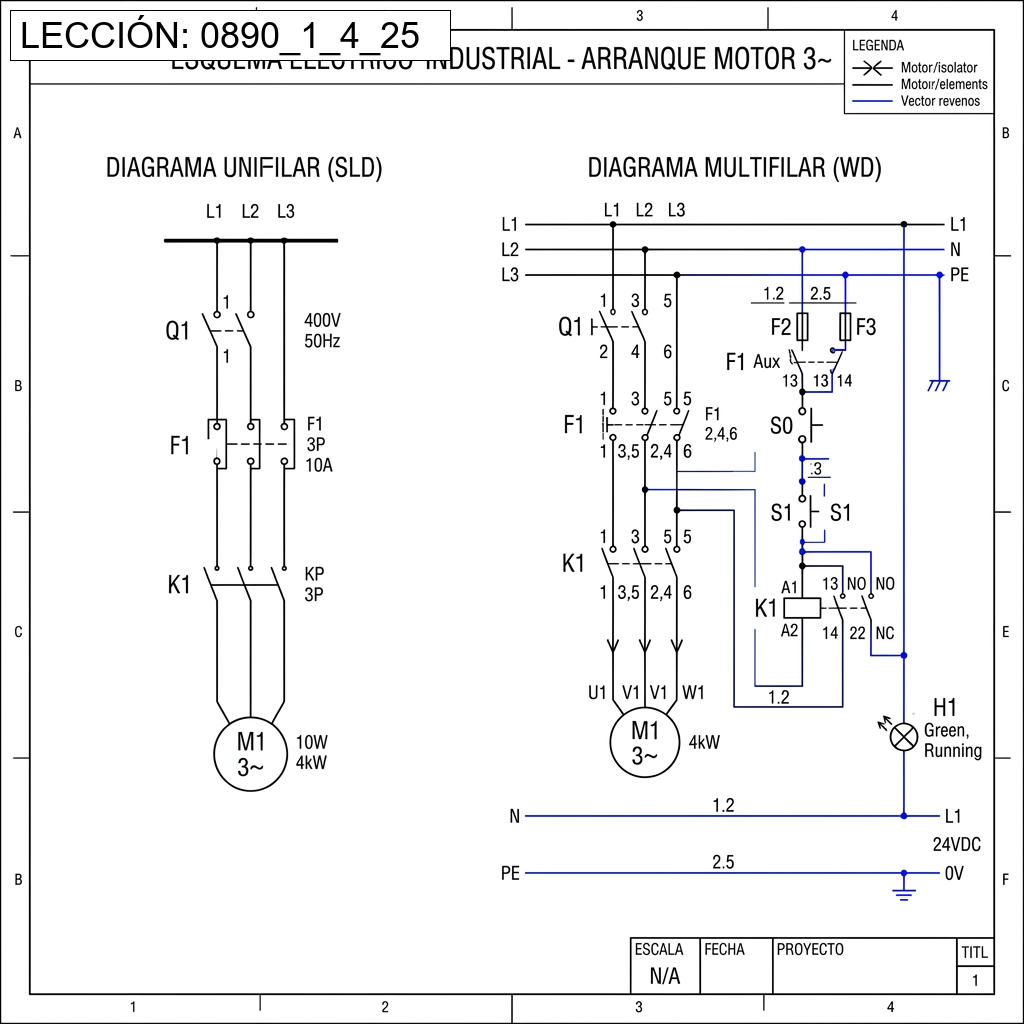

Cuando un operario pulsa el botón rojo de "Paro" en un cuadro eléctrico estándar que controla un motor trifásico asíncrono, lo que sucede a nivel de control es que el contactor principal (o de línea) interrumpe físicamente el paso de la corriente hacia las bobinas del estátor. Al desaparecer la tensión, el motor deja inmediatamente de recibir energía electromagnética. Sin embargo, a nivel mecánico, el motor se convierte en un cilindro de acero masivo que se encuentra girando libremente sobre unos rodamientos lubricados y de muy baja fricción. Este estado de desaceleración natural es conocido técnicamente como Parada por Rueda Libre (Coast-to-stop).

Desde el punto de vista de la física, el motor y toda la carga mecánica que tiene acoplada en su eje (poleas, ventiladores, engranajes, cuchillas, tambores) poseen una energía cinética de rotación que debe ser disipada antes de que el conjunto alcance el reposo absoluto. Esta energía cinética rotacional ($E_c$) se puede cuantificar mediante la fórmula fundamental: $E_c = \frac{1}{2} J \cdot \omega^2$, donde $J$ es el momento de inercia total del sistema (medido en kg·m²) y $\omega$ es la velocidad angular (en rad/s). Como la energía no puede desaparecer, el sistema seguirá girando hasta que las pequeñas pérdidas por fricción mecánica (en los rodamientos y rozamiento con el aire) y las mínimas corrientes parásitas disipen toda esa inercia en forma de calor residual.

En muchísimas aplicaciones industriales, esperar a que se detenga por simple fricción es un problema grave. Por ejemplo, si el motor está acoplado a una máquina centrifugadora pesada, a una sierra circular gigante en un aserradero, o a los rodillos de un tren de laminación, la alta inercia del conjunto puede mantener la máquina girando peligrosamente durante 5, 10 o incluso más minutos tras haber pulsado el botón de parada. Este comportamiento es inaceptable desde dos perspectivas críticas: la seguridad y la productividad. En términos de seguridad, una cuchilla girando en silencio tras el corte de tensión representa un altísimo riesgo de accidente laboral grave (atrapamientos, cortes profundos o amputaciones), contraviniendo todas las normativas modernas de prevención de riesgos (como la directiva de máquinas europea). Desde el ángulo de la productividad, el tiempo perdido esperando a que un husillo se detenga para poder cambiar una herramienta o una pieza de trabajo es tiempo muerto de fabricación que encarece drásticamente el producto final.

Fundamentos del Frenado Forzado Industrial

Para contrarrestar los largos tiempos de parada natural y obligar a la máquina a detenerse rápidamente, de forma controlada y segura, los ingenieros eléctricos y mecánicos deben implementar sistemas de frenado forzado. El objetivo principal de cualquiera de estos sistemas es proporcionar un par de frenado o par antagonista que actúe en sentido contrario al movimiento de rotación, disipando la energía cinética de manera muy rápida (en cuestión de segundos o fracciones de segundo). Las dos grandes familias tecnológicas que resuelven este problema son el frenado de naturaleza puramente mecánica y el frenado de naturaleza eléctrica o electromagnética.

1. Sistemas de Frenado Mecánico (Electrofrenos)

El frenado mecánico en motores eléctricos industriales se implementa habitualmente mediante un dispositivo electromecánico integrado en la propia carcasa del motor o acoplado en el extremo no destinado al accionamiento de su eje (lado del ventilador). Funciona bajo principios muy similares a los frenos de disco de los automóviles convencionales, utilizando zapatas o discos revestidos de material de fricción (ferodo) que se presionan contra un disco metálico solidario al eje de rotación. Sin embargo, su accionamiento no es hidráulico ni neumático, sino estrictamente electromagnético.

El aspecto más crítico e indispensable que caracteriza a un buen electrofreno de motor es su diseño bajo el concepto de Seguridad Positiva o Principio "Fail-Safe" (falla hacia un estado seguro). En estos mecanismos, un conjunto de resortes o muelles precomprimidos de gran dureza ejercen permanentemente una fuerte presión sobre las zapatas contra el disco de freno. Esto significa que el estado natural del motor, cuando está completamente desenergizado, es estar mecánicamente frenado y bloqueado. El componente activo del freno es una gran bobina electromagnética que se alimenta simultáneamente con el contactor de marcha del motor (o a través de un rectificador dedicado). Al recibir tensión, este electroimán genera un campo magnético que atrae la armadura metálica del freno, venciendo la colosal fuerza de los muelles y "soltando" físicamente el disco, lo que libera el eje para que el motor pueda girar sin impedimentos.

Las ventajas de este sistema "Fail-Safe" son absolutas en aplicaciones de elevación y movimiento de cargas suspendidas. Si estamos operando una grúa torre, un polipasto industrial o un ascensor de pasajeros, y de repente ocurre un apagón eléctrico general en todo el sector, la bobina del electrofreno pierde instantáneamente su alimentación. Al desaparecer la fuerza magnética de retención, los resortes se expanden violentamente y aplican todo el par de frenado mecánico en milisegundos, bloqueando la carga y evitando una caída catastrófica por gravedad. Esta es una exigencia legal no negociable en cualquier equipo de elevación. El mayor inconveniente del frenado mecánico es el desgaste progresivo de las pastillas de fricción, lo que exige un programa estricto de mantenimiento preventivo para medir y reajustar periódicamente la cota del "entrehierro" (la distancia de separación de la armadura) y cambiar el disco de ferodo antes de que pierda efectividad térmica.

2. Sistemas de Frenado Eléctrico

A diferencia de la actuación mecánica, el frenado eléctrico no requiere piezas móviles de fricción. Esta tecnología se basa en transformar y utilizar la energía electromagnética dentro de las propias bobinas del estátor y el rotor para crear un fuerte par de torsión inverso que frene al sistema sin contacto físico y, por consiguiente, con cero desgaste mecánico. Debido a esta enorme ventaja operativa, son ampliamente utilizados en cintas transportadoras largas, centrifugadoras, ventiladores industriales y tornos. Existen múltiples subvariantes dentro de esta categoría:

• Frenado por Contracorriente (Inversión o Plugging): Es el método de detención más brusco y agresivo. Estando el motor girando a su velocidad nominal en un sentido (por ejemplo, a derechas, impulsado por una secuencia de fases L1-L2-L3), se da la orden de parada cortando la alimentación de red y, acto seguido mediante contactores de inversión, se inyecta la secuencia contraria (L3-L2-L1). Esto crea un campo magnético rotativo que gira en sentido contrario al rotor. El rotor experimenta un par de frenado extremadamente violento y altos picos de corriente que generan mucho calor en los devanados. El riesgo crítico de esta técnica es que, si no se interrumpe la corriente en el momento exacto en que la velocidad del eje llega a 0 RPM, el motor se invertirá y comenzará a acelerar en la dirección contraria. Para evitarlo, es totalmente imperativo acoplar un interruptor centrífugo o un tacómetro de velocidad cero (Zero-Speed Switch) en el eje, que corte el circuito del contactor de contracorriente justo un instante antes de la parada total.
• Frenado Dinámico Convencional (Disipación en Resistencias): En este método, el motor es aislado totalmente de la red eléctrica alterna y reconectado temporalmente a un banco de resistencias de alta potencia. Al aprovechar el magnetismo remanente del estátor, el rotor en movimiento convierte al motor en un generador eléctrico temporal, transformando toda la energía cinética del sistema en energía eléctrica. Esa electricidad recién generada se hace circular por las gruesas resistencias conectadas, que la disipan al ambiente en forma de calor intenso por efecto Joule ($P = I^2 \cdot R$). Es un sistema muy suave, eficaz y no corre el riesgo de invertir la marcha del motor. A medida que el motor baja de revoluciones, la tensión generada disminuye, por lo que el par de frenado es muy alto al principio y se va haciendo cada vez más débil conforme el motor se acerca a la detención.
• Frenado con Variadores de Frecuencia (Choppers y Regenerativo): En la industria moderna, gobernada por los convertidores de frecuencia (VFD), el frenado dinámico se gestiona directamente desde la electrónica. Durante la desaceleración o "rampa de parada", el motor trabaja como generador y devuelve energía al variador, lo que eleva peligrosamente la tensión de corriente continua del bus interno (DC Bus). Para proteger los condensadores del variador, un transistor especial llamado "chopper de frenado" se dispara, desviando la energía sobrante hacia una resistencia externa. En los sistemas más sofisticados y caros, denominados "Regenerativos" (Active Front End o AFE), el variador es capaz de rectificar esa energía devuelta, sincronizarla con la forma de onda de la instalación e inyectarla de vuelta a la red eléctrica principal de la fábrica, logrando un notable ahorro energético, ideal en trenes o grúas en fase de descenso constante.
• Frenado por Inyección de Corriente Continua (CC): Se inyecta una corriente continua pura en dos bornes del estátor tras desconectar la red de alterna, creando polos magnéticos estáticos de gran intensidad en el entrehierro. El rotor, al cortar este campo magnético fijo, induce corrientes que frenan su movimiento sin provocar retrocesos mecánicos bruscos. Es sumamente versátil y será estudiado a profundidad analítica en el módulo siguiente de este temario, ya que existen módulos comerciales dedicados exclusivamente a automatizar esta inyección con tiristores.

A la hora de seleccionar una u otra tecnología, el diseñador deberá equilibrar los requerimientos de la máquina. Si la principal prioridad es mantener una carga inmovilizada ante una falla eléctrica, el freno mecánico es la única solución válida. Si la meta es detener suavemente un tambor de enorme inercia sin desgastar piezas consumibles, el frenado dinámico a través de variador de frecuencia es el estándar indiscutible. En sistemas híbridos muy exigentes, a menudo se combinan: se frena eléctricamente el motor hasta velocidades bajísimas, y finalmente entra el freno mecánico como elemento de seguridad y enclavamiento final (holding brake), alargando enormemente la vida de los ferodos.
