1.4.24. Motores de varias velocidades en conexión Dahlander

La Genialidad de Robert Dahlander y el Diseño Electromecánico

A finales del siglo XIX, concretamente en 1897, el brillante ingeniero sueco Robert Dahlander ideó una forma verdaderamente magistral de cambiar el número de polos de un motor de inducción sin tener que introducir un segundo devanado completo en el estátor. En aquel momento histórico, la incipiente industria eléctrica demandaba soluciones eficientes y robustas para adaptar la velocidad de las máquinas a las distintas fases de los procesos de fabricación industrial sin tener que recurrir a costosas, pesadas y complejas transmisiones mecánicas o a motores excesivamente voluminosos con múltiples estatores. La solución a este paradigma cambió el rumbo de la ingeniería electromecánica.

Su invento, universalmente conocido hoy en día como la conexión Dahlander o sistema de polos conmutables, revolucionó para siempre el diseño de las máquinas rotativas de corriente alterna. Este ingenioso sistema permite que las mismas y exactas bobinas de hilo de cobre esmaltado generen, por ejemplo, 4 polos magnéticos en una configuración concreta de sus cables, y pasen a generar solo 2 polos si reconectamos esos mismos cables desde el exterior de una manera diferente. El principio físico subyacente consiste en invertir el sentido de circulación de la corriente eléctrica en la mitad de los devanados del estátor. Esta alteración estratégica provoca que campos magnéticos adyacentes de la misma polaridad se sumen o se cancelen, modificando la longitud de onda espacial del campo magnético rotativo y, por tanto, la velocidad de sincronismo de la máquina electromagnética.

Esto garantiza que el motor asíncrono aproveche el cien por cien de su espacio interno y del material activo (hierro y cobre) en ambas velocidades, maximizando el rendimiento global del circuito magnético y del cobre dispuesto en las ranuras estatóricas. El resultado tecnológico directo es un motor mucho más potente, térmicamente eficiente, notablemente más ligero y considerablemente más económico de fabricar que un motor convencional que incluya dos devanados físicamente separados e independientes dentro de la misma carcasa metálica.

Desde la perspectiva de la normalización industrial e internacional, los motores de tipo Dahlander están sujetos a las estrictas regulaciones y recomendaciones técnicas de la normativa internacional IEC 60034. Esta normativa define meticulosamente sus características esenciales de placa de características, el régimen de servicio térmico (normalmente especificado como S1, que significa servicio continuo con carga constante), y los requerimientos de aislamientos térmicos de los devanados (típicamente empleando materiales de clases F o H, diseñados específicamente para soportar las altas exigencias térmicas de arranques repetitivos y conmutaciones frecuentes bajo carga pesada). En la exigente industria pesada europea e internacional, esta configuración electromecánica sigue siendo en la actualidad un estándar inmensamente robusto y fiable para múltiples aplicaciones críticas. Destaca en aplicaciones de par constante, tales como grúas torre, grandes montacargas de materiales, grúas puente y largas cintas transportadoras de minerales; así como también se aplica masivamente en aplicaciones de par cuadrático variable, destacando las gigantescas bombas centrífugas de fluidos y los sistemas de ventilación industrial de alta capacidad y extracción de humos.

Aspectos Termodinámicos y Diseño de la Carcasa del Motor

Uno de los retos más fascinantes de la ingeniería en motores Dahlander reside en la gestión térmica y termodinámica del sistema cuando se opera en la velocidad más baja. Cuando el motor gira a bajas revoluciones (por ejemplo en su configuración en Triángulo-Serie), el ventilador de refrigeración acoplado rígidamente al propio eje del rotor (conocido como ventilación auto-refrigerada IC411 según norma) también gira a la mitad de su velocidad máxima, lo que disminuye drásticamente el caudal volumétrico de aire que barre las aletas disipadoras de la carcasa externa de fundición o aluminio. Esto provoca que el coeficiente de convección térmica superficial se vea gravemente mermado, justo en un momento en el que el motor sigue generando pérdidas por efecto Joule en sus devanados y pérdidas en el hierro por histéresis y corrientes de Foucault. Este complejo panorama térmico exige que el diseñador eléctrico sobredimensione la sección transversal del hilo de cobre y mejore sustancialmente la densidad del material aislante en las ranuras para asegurar que no se rebasen las temperaturas límite de la clase de aislamiento F (155 °C) o H (180 °C).

Adicionalmente, en muchas aplicaciones modernas de altísima exigencia, se prefiere la utilización de servoventilación forzada independiente (IC416), la cual consiste en un ventilador auxiliar montado en la caperuza trasera que funciona siempre a máxima velocidad con un suministro eléctrico independiente constante, garantizando una refrigeración ininterrumpida y un flujo de aire masivo independientemente de si el motor Dahlander se encuentra en su régimen lento o rápido. De este modo, se salvaguarda la vida útil del barniz dieléctrico de los bobinados frente al envejecimiento acelerado por choque térmico.

La Placa de Bornes Dahlander: Identificación de los 6 Terminales y Normativa IEC 60034-8

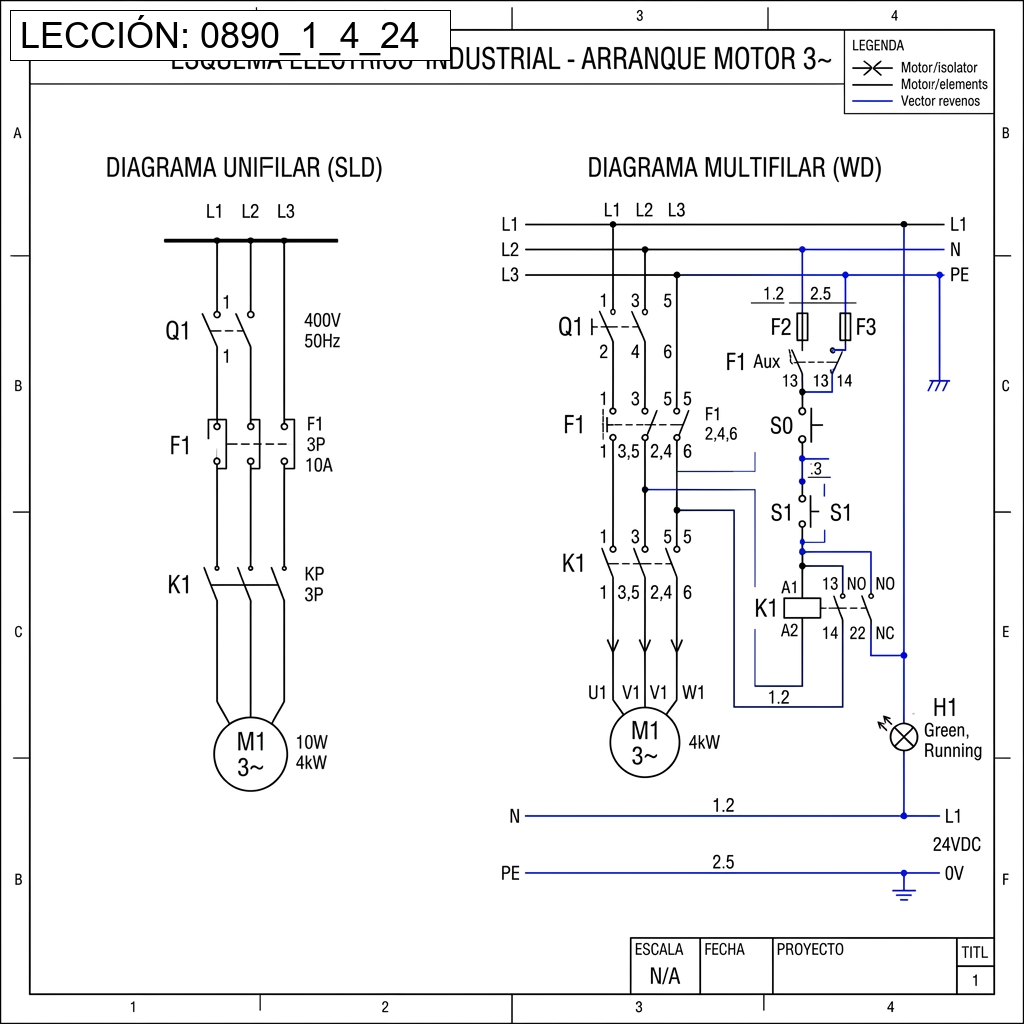

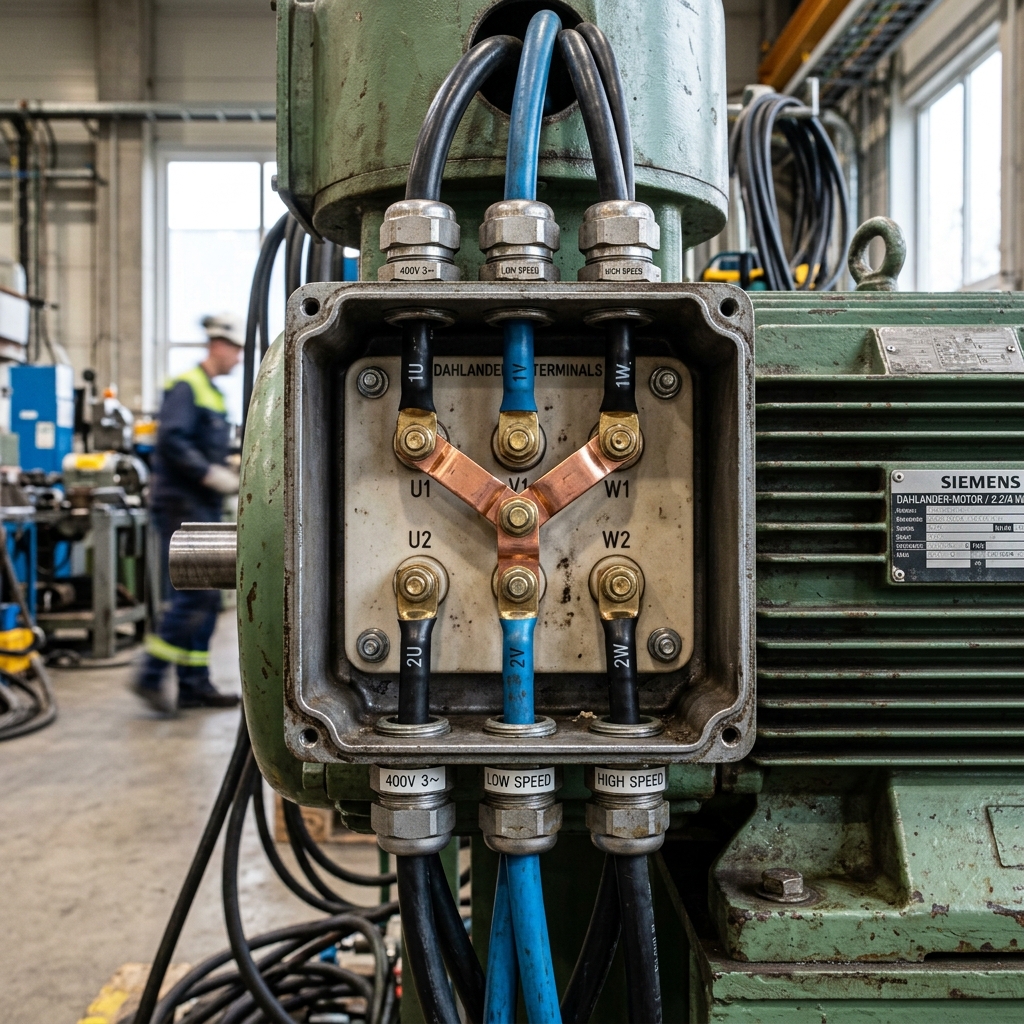

Si procedemos a abrir con precaución la caja de conexiones de un motor Dahlander estándar, nos encontraremos con una placa de bornes que a primera vista, y para el ojo inexperto, parece absolutamente idéntica a la de un motor asíncrono trifásico estándar de simple velocidad. Presenta invariablemente 6 robustos tornillos de conexión de latón, pero las marcas alfanuméricas impresas en el bloque de terminales revelan inmediatamente su verdadera y especial naturaleza constructiva. La normativa técnica IEC 60034-8 establece una nomenclatura estandarizada, clara, inequívoca y sumamente rigurosa para evitar accidentes graves, fallos catastróficos o la destrucción de la máquina durante su instalación en planta.

Los terminales principales suelen estar permanentemente grabados o etiquetados en la resina de la bornera como: 1U, 1V, 1W (que corresponden de manera directa a los terminales principales de entrada de las fases de las bobinas) y 2U, 2V, 2W (que representan los terminales de las tomas medias centrales de los devanados estatóricos). Esta meticulosa marcación nos informa de una realidad interna inalterable: internamente el motor no tiene los extremos de las bobinas completamente separados de forma independiente para conectarlos en estrella o triángulo a voluntad, sino que ya posee unas conexiones internas fijadas en la fábrica que forman el intrincado circuito base necesario para el cambio de polos. Equivocarse al realizar la interpretación de estas letras durante el cableado de fuerza puede causar irremediablemente la destrucción total del devanado interno por un cortocircuito franco y provocar severos cortocircuitos trifásicos en la red de suministro de la instalación eléctrica del cliente final, disparando protecciones generales y parando la producción.

Las Dos Configuraciones de Potencia: Análisis Profundo del Circuito Electromecánico

Para lograr conseguir las dos deseadas velocidades operativas de forma completamente segura y altamente fiable, el cuadro eléctrico de control debe emplear e implementar una lógica de relés y contactores extremadamente bien diseñada y probada. A través de la utilización de 3 contactores electromagnéticos muy robustos, el sistema de control realiza dos combinaciones de potencia topológicas muy específicas y, lo más importante, que son mutuamente excluyentes desde el punto de vista eléctrico. Deben estar siempre e invariablemente protegidas por fuertes enclavamientos tanto mecánicos en el núcleo de los contactores como eléctricos en el circuito de mando, con el fin de evitar cruces mortales de fases de cortocircuito durante las transiciones de velocidad.

Velocidad Lenta (Configuración en Triángulo en serie - $\Delta$)

En este primer estado de funcionamiento, el sistema eléctrico de alimentación busca deliberadamente maximizar el número total de polos magnéticos rotativos generados en el interior del estátor cilíndrico. El flujo magnético generado debe obligatoriamente serpentear a través de todas y cada una de las secciones de las bobinas de cobre circulando exactamente en el mismo sentido, sumando así de forma sinérgica todos sus efectos polares locales.

• La red eléctrica de alimentación trifásica alterna proveniente de la acometida principal (fases L1, L2, L3) se conecta de manera directa mediante el cierre de los contactos de potencia del primer contactor de línea, dirigiéndose a los bornes inferiores designados normativamente como 1U, 1V, 1W.
• Al mismo tiempo, los bornes superiores designados como 2U, 2V, 2W se dejan por completo completamente libres, abiertos y al aire, sin ninguna conexión eléctrica. Es fundamental y de vital importancia técnica no puentearlos en este estado bajo ninguna circunstancia, ya que de lo contrario, la enorme corriente de red encontraría caminos alternativos no deseados y anularía drásticamente los campos magnéticos vitales que provocan el giro.
• En esta particular configuración geométrica y eléctrica, la intensa corriente alterna suministrada atraviesa la totalidad de las largas porciones de bobina en estricta conexión serie, creando consecuentemente el máximo número de polos magnéticos diseñados en la matriz del estátor (por ejemplo, creando efectivamente 4 polos completos a lo largo de la circunferencia interior). Dado que la velocidad síncrona del campo electromagnético rotativo dictada por la fórmula de Tesla es inversamente proporcional al número de pares de polos, el motor se ve obligado a girar a su régimen más bajo. Es decir, opera exactamente a la mitad de las revoluciones máximas teóricas posibles del devanado (como por ejemplo, girando a unas 1500 RPM teóricas síncronas bajo una red europea continental a frecuencia de 50 Hz, lo que se traduce en unas 1450 RPM asíncronas reales al descontar el deslizamiento nominal en el eje inducido por la carga acoplada).

Velocidad Rápida (Configuración en Doble Estrella paralelo - $YY$)

Cuando el proceso industrial exige aumentar la cadencia y, por lo tanto, alcanzar la alta velocidad operativa, es físicamente necesario reducir de manera instantánea el número de polos magnéticos efectivos a la mitad de su cantidad original. Este prodigio electromagnético se logra alterando inteligentemente y de manera súbita el patrón de la circulación de la corriente, introduciéndola directamente por la mitad física de la longitud total de la bobina.

• La potente red eléctrica principal de alimentación trifásica (L1, L2, L3) es conmutada por la acción mecánica del segundo contactor de alta velocidad y se conecta ahora inexorablemente a los bornes superiores marcados como 2U, 2V, 2W, que, como ya hemos indicado, son las precisas tomas medias internas de los devanados de fase.
• Simultánea e indispensablemente, y esto es un requisito totalmente crucial e ineludible para el funcionamiento en este modo, los bornes inferiores originales 1U, 1V, 1W se cortocircuitan eléctrica y firmemente entre sí utilizando para ello los potentes contactos del tercer contactor (comúnmente denominado en el argot técnico como el contactor de estrella de puenteo), uniéndolos todos en un sólido punto común equipotencial de bajísima resistencia óhmica, cuya misión es formar el fundamental centro de estrella o neutro artificial del nuevo esquema de la doble estrella resultante.
• Al realizar este drástico cambio de arquitectura topológica, la corriente alterna inyectada entra por el centro geométrico de cada devanado fase a fase y se divide limpiamente fluyendo en dos caminos paralelos opuestos hacia los dos extremos del hilo. Este fenómeno provoca de forma inmediata que el sentido del vector de la corriente en la mitad exacta de las bobinas de cada fase se invierta por completo en comparación con el sentido unidireccional del estado anterior de baja velocidad. Esta inversión estratégica de la corriente en segmentos localizados de la ranura cancela magnéticamente los campos polares adyacentes de polaridad contraria y obliga al flujo magnético general a reconfigurarse y crear nuevos polos magnéticos de mucha mayor longitud de arco. El número total efectivo de polos se reduce drásticamente justo a la mitad geométrica (por ejemplo, el estátor pasa súbitamente de tener 4 polos consolidados a tener únicamente 2 polos grandes). Como resultado físico inexorable y directo derivado de la ecuación fundamental de velocidad asíncrona, el flujo rotativo originado acelera su giro espacial de forma muy drástica, obligando al pesado rotor a seguirlo y, por lo tanto, a girar a aproximadamente el doble de las revoluciones anteriores (por ejemplo, persiguiendo las 3000 RPM síncronas teóricas). Además, al estar ahora ambas ramas completas de las semi-bobinas conectadas en paralelo, el motor resultante de 2 polos es capaz de absorber mucha más corriente amperimétrica de la red, y por ende, puede proporcionar mayor potencia mecánica en el eje. Esto lo hace adaptarse de una manera perfectamente armónica a la fuerte demanda de potencia mecánica que exigen las grandes cargas.

Similitudes Peligrosas y Diferencias Conceptuales Radicales con el Clásico Arranque Estrella-Triángulo

Cuando procedemos a examinar a simple vista la representación gráfica de un esquema de potencia sobre el papel, un clásico cuadro de control eléctrico diseñado expresamente para un motor tipo Dahlander se parece visual y topológicamente de un modo verdaderamente increíble a un típico cuadro de arranque Estrella-Triángulo. Ambos sistemas utilizan exactamente 3 robustos contactores principales de fuerza trifásicos, y en ambos montajes podemos ver cómo emergen 6 cables de potencia dirigiéndose hacia la lejana caja de bornes de la máquina rotativa. Debido a estas evidentes similitudes visuales, para un técnico electricista inexperto o aprendiz, la confusión entre ambos sistemas es casi una cuestión automática, desencadenando graves desastres operativos y económicos para la planta si conecta las fases de manera instintiva creyendo que se enfrenta a un simple arranque. Pero, ¡Cuidado máximo en la intervención técnica en planta! A pesar de su apariencia estructural paralela, constituyen filosofías operativas y conexiones eléctricas en bornes que son completamente diametralmente opuestas e incompatibles.

La diferenciación principal de ambos procedimientos técnicos radica incuestionablemente en los fundamentos electromagnéticos profundos. Un sistema de Arranque Estrella-Triángulo convencional es única y exclusivamente un método transitorio, efímero y temporal de ayuda, diseñado y concebido para reducir la tensión aplicada durante el arranque y aplacar de forma significativa los violentos picos de alta corriente durante los breves segundos iniciales del movimiento. Arranca el motor suavemente sin grandes sacudidas forzando la conexión en Estrella (aplicando una tensión $√3$ veces inferior). Tras el paso de unos fugaces segundos dictados por un relé temporizador, el sistema conmuta la conexión final a Triángulo (modo Fuerte), entregando al motor toda la tensión plena y obteniendo la totalidad del par para que la máquina trabaje estable y suavemente a su MISMA y única velocidad final de régimen de marcha constante.

Por otro lado se sitúa firmemente el versátil esquema Dahlander de doble polaridad con configuración Triángulo - Doble Estrella. Este ingenioso método no busca reducir transitoriamente los estragos del instante de arranque de un motor, su verdadera razón de ser es otorgar al operario o PLC el sagrado poder de decidir y mantener con alta seguridad operativa al motor trabajando de manera suave y fiable en dos regímenes de marcha en cualquier momento de manera continua e indefinida. Se conecta de manera permanente en el régimen de Triángulo para que sus bobinas operen a velocidad de régimen LENTO, y se reconecta firmemente externamente en el espectacular régimen de Doble Estrella en paralelo, en aras a lograr operar incansablemente a paso RÁPIDO y de manera completamente permanente. Además, en el motor Dahlander, el famoso puente de centro de estrella se efectúa inexorablemente sobre unos bornes diferentes al sistema de arranque clásico; y no existe ningún temporizador marcando un paso obligatorio entre velocidades. El PLC puede seleccionar cualquiera de las dos marchas de forma perenne, con la única salvedad de programar un corto pero útil "tiempo muerto" de seguridad introducido obligatoriamente durante la transición para proteger la mecánica y evitar un arco eléctrico dañino entre los contactores.

Aspectos Funcionales del Panel de Mando de Dahlander

El circuito de mando de un panel para conexión Dahlander suele incorporar lógicas de control más sofisticadas que un simple arranque. Por ejemplo, es imprescindible asegurar que no exista ninguna posibilidad física ni eléctrica de que el contactor de alta velocidad se active a la vez que el contactor de baja. Esta prevención se materializa con enclavamientos cruzados usando contactos auxiliares normalmente cerrados de cada contactor respectivo. Además, se suele incorporar un relé térmico dual o dos relés térmicos independientes, porque la intensidad nominal de corriente del motor en baja velocidad (Triángulo) difiere enormemente de la intensidad nominal en alta velocidad (Doble Estrella), por lo que el nivel de protección de sobrecarga debe estar calibrado y conmutado individualmente para cada modo de giro. Este detalle de la protección es el que a menudo causa mayor confusión al técnico mantenedor cuando calibra los cuadros de protección.

En conclusión, el motor Dahlander representa un hito fundamental de la ingeniería aplicada que ha superado la prueba del tiempo. A pesar de los impresionantes avances en la electrónica de potencia con los modernos variadores de frecuencia, este robusto ingenio electromagnético sigue teniendo una gran presencia en multitud de máquinas donde se prima la extrema simplicidad en el cuadro eléctrico, la durabilidad mecánica incomparable bajo entornos de vibración extrema y la nula emisión de armónicos hacia la red, manteniéndose vigente en el mundo contemporáneo.
