1.4.26. Frenado por inyección de corriente continua

El Principio Físico y Dinámico de la Inyección de CC

El motor asíncrono trifásico de jaula de ardilla basa su funcionamiento en la interacción constante entre el campo magnético giratorio del estátor y las corrientes inducidas en el rotor. Cuando se conecta a la red de corriente alterna, la disposición física y eléctrica de las bobinas a ciento veinte grados eléctricos genera un vector de flujo magnético que gira incesantemente a la velocidad de sincronismo de la red. Este flujo rotativo corta las barras conductoras de la jaula de ardilla, induciendo una fuerza electromotriz que, al estar el circuito cerrado por los robustos anillos de cortocircuito en los extremos, provoca la circulación de corrientes de muy elevada magnitud. Estas corrientes rotóricas, a su vez, producen su propio campo magnético interno que persigue desesperadamente al campo del estátor, generando así el par motor necesario para impulsar y mantener en movimiento la carga mecánica acoplada al eje. Sin embargo, en múltiples aplicaciones de la industria pesada y de precisión, tales como sierras circulares de gran tonelaje, prensas troqueladoras, centrifugadoras de la industria alimentaria o máquinas herramienta de alta exigencia cinemática, no basta simplemente con retirar la alimentación eléctrica para detener la máquina. La enorme energía cinética acumulada en las pesadas masas de inercia obliga al rotor a seguir girando de manera incontrolada durante minutos, lo que representa un riesgo inaceptable para la integridad de los operarios y una pérdida de tiempo improductivo completamente inasumible en los procesos de fabricación modernos.

Para resolver este crítico problema de seguridad y eficiencia, la ingeniería electromecánica ha perfeccionado a lo largo de décadas el sistema de frenado por inyección de corriente continua. La física subyacente detrás de este método es tan conceptualmente elegante como brutalmente efectiva en su aplicación práctica. Cuando desconectamos la alimentación trifásica de corriente alterna y, tras esperar un prudencial y calculado tiempo muerto de seguridad para permitir la completa extinción del arco eléctrico remanente en la cámara de corte del contactor principal, aplicamos deliberadamente una tensión de corriente continua a los devanados del estátor, el escenario electromagnético en el entrehierro del motor cambia radicalmente. El estátor deja súbitamente de generar un campo magnético rotacional y se convierte, de forma instantánea, en un gigantesco electroimán estacionario de altísima intensidad, creando un flujo magnético fijo e inamovible en el espacio físico. El rotor, que todavía gira a alta velocidad arrastrado ciegamente por la inercia mecánica de su propia masa, se ve obligado forzosamente a atravesar cortando las líneas de este denso y aplastante campo magnético estático.

Según los principios fundamentales establecidos por la ley de Faraday-Lenz, este violento movimiento relativo entre los conductores del rotor (que continúan actuando funcionalmente como espiras masivas en cortocircuito) y el campo magnético estatórico inamovible induce nuevas corrientes masivas dentro de la estructura de la jaula de ardilla. Pero la naturaleza conservadora de la inducción electromagnética dicta universalmente que cualquier corriente inducida creará de forma intrínseca un campo magnético secundario que se oponga activamente a la causa original que la produce. Puesto que la causa directa de la inducción en este escenario es el propio giro inercial del rotor a través del campo estacionario, las fuerzas de Lorentz resultantes en las barras de aluminio o cobre generan un par de frenado extremadamente poderoso que se opone frontal y directamente al movimiento de rotación, deteniendo el eje del motor con una contundencia y eficacia asombrosas. Desde un punto de vista fenomenológico, el rotor experimenta la sensación de estar atrapado en una especie de denso fango magnético que lo ralentiza exponencialmente hasta alcanzar el bloqueo absoluto. Y, lo que es más importante desde la perspectiva del mantenimiento industrial, realiza todo este tremendo esfuerzo sin absolutamente ningún desgaste físico, puesto que no hay componentes sometidos a fricción mecánica como zapatas, ferodos ni pastillas de freno rozando contra un tambor metálico; todo el inmenso esfuerzo de disipación de la energía cinética se transmite de manera invisible e impecable a través del campo magnético presente en el entrehierro microscópico de la máquina.

Dimensionamiento Eléctrico y Parámetros del Sistema

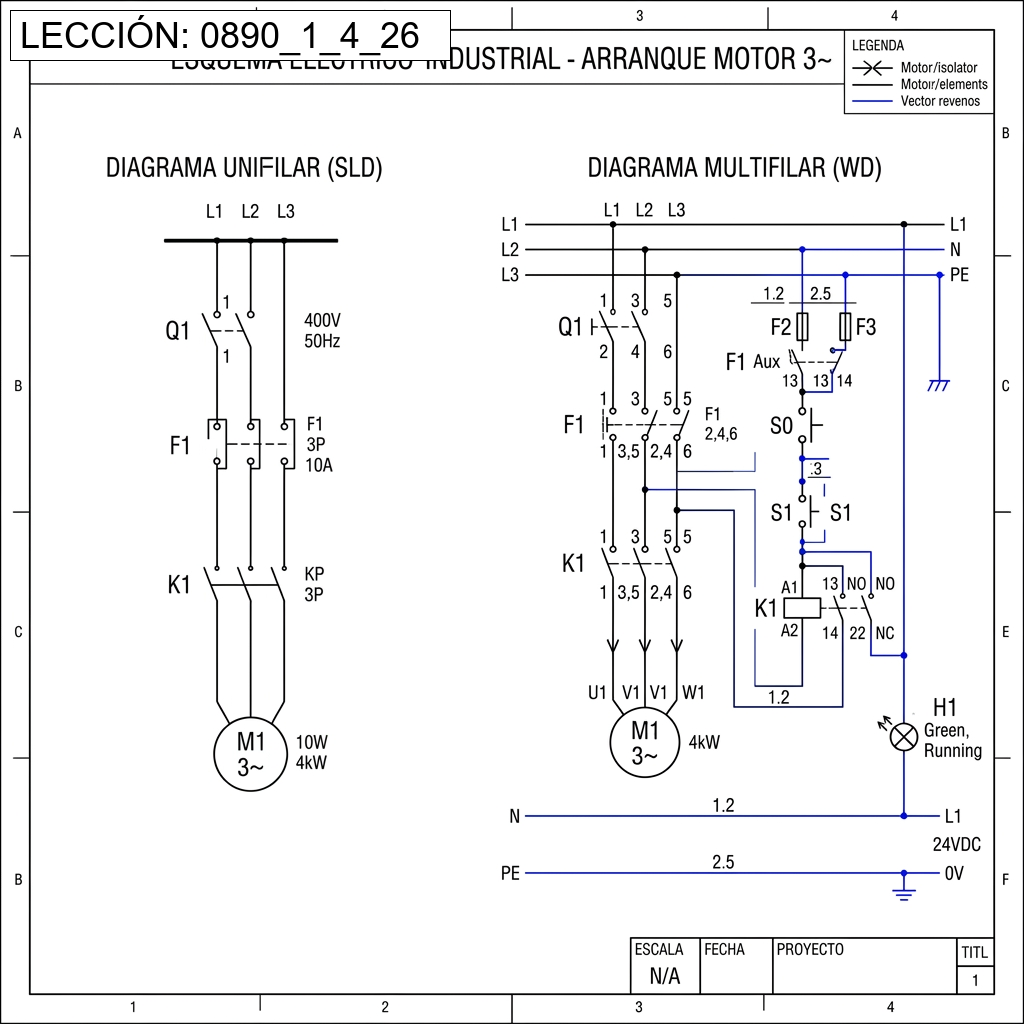

El diseño preciso y el dimensionamiento de los componentes de un cuadro eléctrico preparado para ejecutar la maniobra de frenado por inyección de corriente continua requiere un cálculo matemático y técnico riguroso. El esquema de potencia típico para este automatismo involucra, además del indispensable contactor de línea principal, un transformador reductor de aislamiento y un robusto puente rectificador de diodos de potencia con disipador de aluminio. La inyección directa de la tensión de red rectificada (por ejemplo, tomar cuatrocientos voltios en alterna y convertirlos sin reducción previa a continua) tendría un resultado inmediato y catastrófico. Esto ocurre porque la resistencia óhmica pura de los devanados estatóricos de un motor de corriente alterna es, por diseño, extraordinariamente baja. En operación normal, es la reactancia inductiva la que limita el paso de la corriente frente a la frecuencia de red. Sin embargo, al aplicar corriente continua, la reactancia inductiva de las bobinas de cobre desaparece por completo (puesto que la frecuencia eléctrica de la continua es matemáticamente cero hercios), dejando de forma aislada y solitaria la pequeñísima resistencia física del hilo de cobre esmaltado como único obstáculo para limitar el aluvión de amperios. Si aplicáramos la tensión nominal entera en modalidad continua, las bobinas superarían en ínfimas fracciones de segundo su máxima corriente de cortocircuito soportable y se vaporizarían literalmente por calor, destruyendo sin remedio el barniz dieléctrico aislante y arruinando irreparablemente la máquina en un instante. Por ello, es imperativo que el transformador reductor rebaje drásticamente la tensión a valores térmicamente seguros, típicamente situados entre un escaso diez y un moderado veinticinco por ciento de la tensión nominal alterna de la placa de características. Esta tensión rebajada es la justa y matemáticamente necesaria para generar el requerido campo estático potente sin sobrepasar en ningún caso la corriente máxima temporal admisible por la sección transversal de las bobinas del estátor durante los breves segundos que dura el ciclo programado de parada.

Análisis Termodinámico: La Amenaza Oculta del Efecto Joule

El escrutinio termodinámico de este proceso de detención revela sin ambages el principal factor físico limitante del sistema de inyección electromagnética. La primera y más inquebrantable ley de la termodinámica nos recuerda permanentemente que la energía presente en el universo ni se crea de la nada ni se destruye por capricho, sino que únicamente se transforma de un estado a otro. Toda esa inmensa e intimidante energía cinética que alberga la gran masa rotante metálica no desaparece por simple arte de magia ni se esfuma en el vacío cuando el motor detiene repentinamente su giro de forma magnética. Por el contrario, se transforma prácticamente en su totalidad en agresiva energía térmica, y el lugar geométrico exacto donde ocurre esta masiva disipación de calor focalizada es en el corazón conductor de las propias barras de aleación de aluminio o cobre fundido que conforman el rotor de jaula de ardilla. Todo ello ocurre por culpa directa del implacable efecto Joule, provocado directamente por el intenso paso de las masivas corrientes eléctricas de frenado. Esto significa, en términos muy claros y directos para el técnico de mantenimiento, que cada vez que desencadenamos una inyección de corriente continua, estamos actuando deliberadamente como si encendiéramos una forja en el mismísimo núcleo rotante del motor, calentándolo severamente en su eje. En aquellas exigentes aplicaciones productivas donde se requieren ciclos de arranques y paradas extremadamente frecuentes y repetitivos (por ejemplo, superando los diez o incluso quince ciclos intensos por cada hora cronológica en motores de potencia mediana a alta), el calor residual que se va acumulando perversamente en el interior de la carcasa rotórica puede sobrepasar fácilmente el límite superior de seguridad garantizado por la clase térmica del aislamiento (como la clase F o la exigente clase H). Si esto sucede, se pueden llegar a fundir y licuar irremediablemente las vitales soldaduras de los anillos laterales de cortocircuito, o peor aún, transferir por radiación e inducción térmica ese mismo calor al estátor exterior y tostar de manera progresiva pero definitiva las bobinas protectoras. Por esta contundente y decisiva razón ingenieril, el sistema de inyección debe incluir invariablemente un relé o PLC temporizador de extrema precisión cronométrica en su panel de control. Este dispositivo asegura perentoriamente que la preciada corriente continua se aplique única y estrictamente durante el intervalo de tiempo, medido en segundos o décimas, matemáticamente indispensable para forzar al rotor y su carga a alcanzar las cero revoluciones por minuto. En el milisegundo en que la máquina queda paralizada, el temporizador debe abrir inexorablemente el contactor encargado del freno, cortando de raíz el flujo de corriente continua. Al hacerlo, libera instantáneamente al motor del acoso electromagnético y, sobre todo, corta de tajo el dañino aporte extra de calor de efecto Joule, permitiendo que las aletas de refrigeración y el ventilador periférico acoplado al eje trasero disipen progresivamente el excedente calórico hacia la atmósfera ambiental de la nave durante el posterior y necesario reposo.

La Sincronización y el Vital Tiempo Muerto en el Cuadro de Maniobras

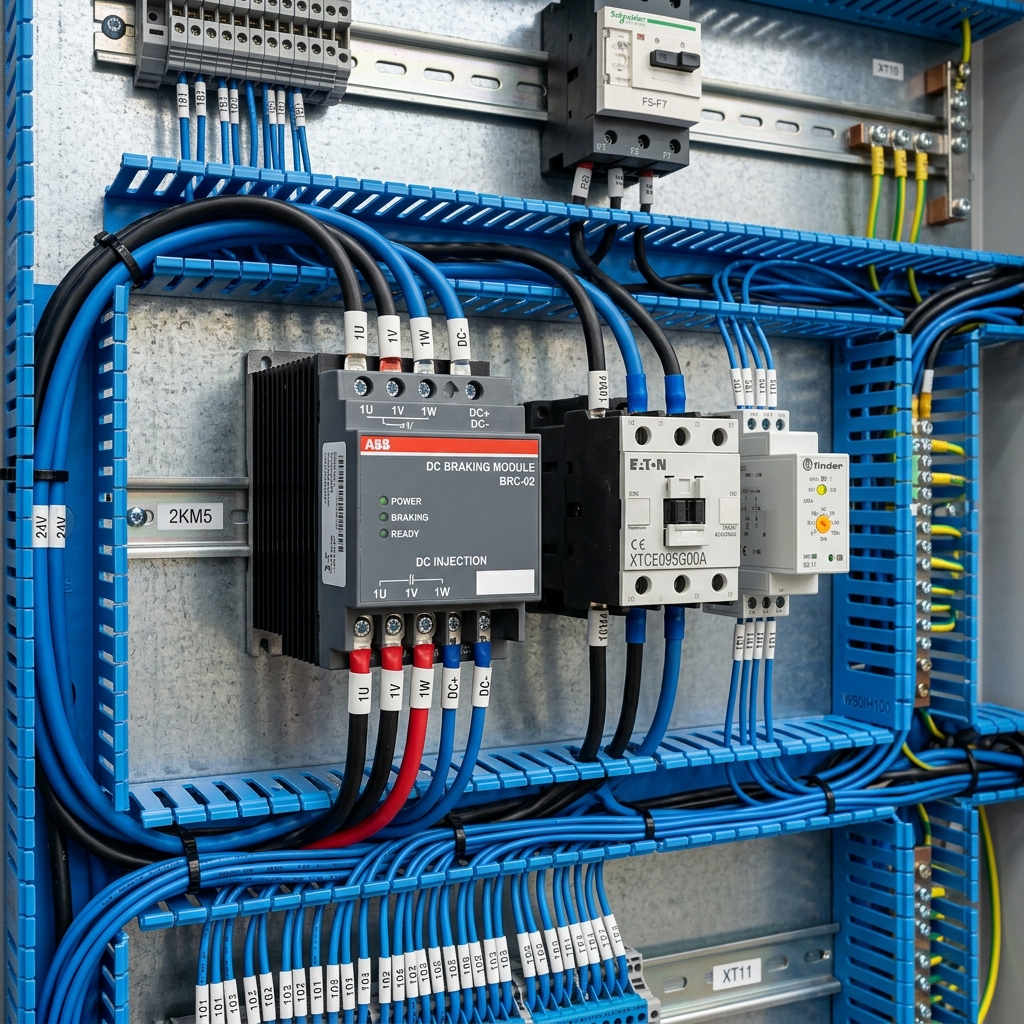

Aterrizando en los esquemas lógicos, otro componente o rutina absolutamente primordial en el diseño seguro de los automatismos de maniobra e inyección es la obligatoria programación de lo que denominamos en la industria como tiempo muerto o enclavamiento eléctrico retardado preventivo. Constituye un tabú y una regla de oro inviolable que jamás, bajo ninguna circunstancia operativa ni de prueba de emergencia, se debe permitir el cierre del contactor responsable del frenado de manera simultánea o superpuesta a la propia apertura mecánica del contactor de alimentación de la red principal. Es un hecho empíricamente comprobado que durante el proceso dinámico de apertura de cualquier contactor industrial sometido a una pesada carga de naturaleza altamente inductiva, se genera espontáneamente un potente e ionizado arco eléctrico entre los contactos de potencia. Este peligroso arco está constituido por plasma incandescente. Si el contactor secundario encargado de inyectar la corriente continua comete el gravísimo error de cerrarse de golpe mientras ese letal arco ionizado de la alterna trifásica todavía está bailando vivo en su cámara, se formará indefectiblemente un brutal y apocalíptico cortocircuito fase a fase de proporciones destructivas. Este corto se cerraría trágicamente a través del cableado de suministro, atravesando y pulverizando los semiconductores del puente rectificador y haciendo saltar las protecciones generales en un fogonazo de alta intensidad. A esta amenaza de cortocircuito, hay que sumarle que el propio campo magnético trifásico previamente establecido y rotativo tarda ineludiblemente unas fracciones de segundo o varios valiosos milisegundos en decaer y desmagnetizarse casi por completo de las chapas de hierro al silicio que conforman el laminado del estátor. Por consiguiente, los desarrolladores de la lógica cableada, o en su defecto de la programación del autómata, insertan a propósito y de forma mandatoria una pequeñísima pero estratégicamente colocada pausa cronométrica intencionada. Esta pausa asegura al cien por cien que las bobinas del motor de inducción asíncrono se encuentran eléctrica y magnéticamente inertes y "limpias" antes de atreverse a recibir el formidable impacto final y repentino del campo magnético estacionario inducido por la recién aplicada tensión eléctrica continua.

Ventajas Definitivas Frente a Sistemas Alternativos y Variadores Modernos

Analizando la situación competitiva de las distintas tecnologías, las contundentes ventajas prácticas que ofrece la inyección de corriente continua sobre otros sistemas clásicos de frenado, como el veterano y temido frenado a contracorriente, son extremadamente notables y en la mayoría de los casos justifican con creces su mayor complejidad inicial y su superior coste global de instalación. Mientras que, por ejemplo, en la agresiva técnica de la inversión a contracorriente se hace un cambio físico invirtiendo bruscamente la conexión de dos de las fases de la red mientras el motor sigue en plena y acelerada marcha rotacional, lo que invariablemente provoca un terrorífico pico de intensidad de arranque negativo que castiga sin piedad los aislamientos y hace temblar la propia red general de alimentación, el impacto energético derivado de la suave pero firme conexión del módulo de inyección de continua es comparativamente una suave y apacible brisa de estabilidad para los gigantescos transformadores de distribución de alta tensión de la subestación. Además de la amabilidad frente a las caídas de tensión de la fábrica, existe un oculto pero muy real y aterrador riesgo intrínseco asociado por naturaleza a la técnica contracorriente: si el pequeño dispositivo mecánico conocido como sensor de velocidad centrífugo por alguna razón funcional falla o se atasca, o si el relé temporizador de inversión se desajusta debido al calor, el motor, en el instante en que debiera pararse por completo en el punto muerto de cero revoluciones, tomará el camino opuesto. Invertirá bruscamente su par magnético y su sentido de giro, comenzando a acelerar irremisiblemente a su máxima velocidad de placa pero ahora viajando en rotación de retroceso no planificado, lo que representa la encarnación literal de un escenario de auténtico desastre si se trata del mecanismo motor principal que arrastra grandes y delicadas cintas transportadoras direccionales o engranajes reductores asimétricos con trinquetes. Sin embargo, con el uso inteligente de la inyección electromagnética de corriente continua esto es por pura física elemental térmica y magnética completamente y radicalmente imposible. Resulta que un sólido campo magnético de carácter puramente estático solamente es capaz de interponerse y frenar todo aquello que posea un movimiento o velocidad relativo respecto al estátor; jamás podrá aportar la energía asimétrica necesaria para iniciar de cero el impulso inicial de rotación. De tal modo que, si por alguna avería catastrófica en el automatismo relacional el dichoso temporizador se traba o falla quedándose pegado y manteniendo de manera equivocada la tensión rectificada continua conectada y activada, el enorme cuerpo de la máquina de inducción y sus miles de kilos acoplados, sencillamente permanecerán clavados en el sitio. Se quedará rígidamente bloqueado como una roca anclada a su bancada, sobrecalentándose por efecto Joule pero resistiendo estático y silencioso sin moverse ni un mísero grado a derecha o izquierda. Eventualmente saltarán por temperatura las sondas PTC internas de las bobinas o el disyuntor termomagnético exterior provocando la desconexión total por anomalía crítica, pero es esencial dejar meridianamente claro que esto no originará un incontrolado e inadvertido movimiento sorpresa que pudiese mutilar al mecánico o despedazar la correa de transmisión. A todo esto hay que sumarle la moderna evolución de la electrónica industrial. A día de hoy, y a nivel estrictamente de configuración y topología de hardware, todos los dispositivos avanzados y conversores electrónicos denominados en la industria como variadores de frecuencia (VFD, inverter drives de última generación en corriente alterna) ya traen debidamente preprogramada de origen e incorporada la formidable y segura función paramétrica de inyección continua de forma exquisitamente nativa a través de los múltiples menús del teclado y el software del fabricante. Lo consiguen logrando erradicar la obsoleta necesidad de usar gigantescos, pesados, caros e ineficientes contactores y transformadores con puentes rectificadores repletos de robustos diodos de la vieja escuela incrustados en un abarrotado y voluminoso cuadro eléctrico mural de chapa. El milagroso procesador de procesamiento digital de señales (DSP de alta velocidad) insertado en la placa de control del variador sencillamente obedece la orden externa y detiene al instante la veloz modulación de señales triangulares (PWM por ancho de pulsos) que simulan normalmente la fluida y pura onda sinusoidal trifásica requerida. Acto seguido, en menos tiempo de lo que un ojo humano tarda en pestañear y valiéndose de una precisión que ralla en lo quirúrgico, el autómata empieza a disparar una combinación muy específica y peculiar en la apertura de los potentísimos semiconductores de corte tipo IGBT (Transistores Bipolares de Puerta Aislada de alta tensión) situados estratégicamente en la etapa de potencia final del convertidor electrónico de frecuencia. Y lo hace exactamente y precisamente de tal compleja manera en sus algoritmos que se aplique directamente y a la perfección un estricto nivel de voltaje puramente constante e invariable (como una corriente continua virtual pero potentísima y rectilínea) dirigida hacia dos únicas de las diferentes tres grandes fases o devanados estatóricos del colosal motor en el que están cableados los gruesos conductores de salida de potencia. Todo esto, que solía demandar relés engorrosos, en el siglo veintiuno es simple código de silicio. Mediante el teclado del menú táctil o un simple software de parametrización en el portátil, el experto usuario técnico o programador de PLC puede configurar, moldear y parametrizar a su completo gusto profesional, pero con exactitud clínica y milimétrica hasta el tercer decimal de la cifra, parámetros tan críticos, influyentes e intocables como el número de décimas de segundo exacto del tiempo del vital y salvador retardo, el agresivo nivel o magnitud límite de la corriente eléctrica inyectada con bisturí (que vendrá expresado matemáticamente, en la mayoría de manuales técnicos y listados de códigos, de un modo estandarizado siempre como un puro porcentaje numérico variable dependiente con respecto al techo de la intensidad o consumo nominal anotado por el constructor en la chapa gris troquelada), e indiscutiblemente también el rango de duración del tiempo transitorio global total y la forma de pendiente de la curva de aceleración negativa en toda la maniobra total de la vital aplicación. Enriqueciendo y optimizando así todo el agresivo y crucial ciclo físico y termodinámico productivo sin importar cuán desafiante o monstruosamente sobredimensionada sea la descomunal masa rodante o energía rotativa de la inercia en juego al final del eje chaveteado acoplado de nuestro tren mecánico principal, siempre logrando así garantizar por completo un trato de guante de seda en la suave frenada y por ende la consiguiente ampliación sustancial del ciclo estimado de la máxima expectativa temporal de la vida útil del sistema general y del rotor o jaula en particular y de la maquinaria industrial movida a las espaldas de la industria moderna contemporánea del siglo veintiuno y de todos los sistemas o ingenios complejos basados en rotación inercial asíncrona magnética de múltiples polos simétricos y campos cruzados alternos armónicos acoplados permanentemente al corazón del cuadro de mando trifásico de alta demanda eléctrica.
