1.4.14. Esquemas de maniobra aplicados al mando de contactores

Más allá de Marcha y Paro

En las lecciones anteriores dominamos la plantilla base de enclavamiento. Sin embargo, la industria requiere automatismos que funcionen con cierta "inteligencia" secuencial, sin que el operario tenga que estar pulsando botones continuamente. Esto se consigue combinando los contactores principales (de potencia) con contactores auxiliares (relés de mando) y temporizadores.

Tipos de Elementos Lógicos de Mando

1. Relés y Contactores Auxiliares (KA o CR)

A diferencia de un contactor normal, un contactor auxiliar NO tiene contactos de potencia (fuerza). Solamente tiene contactos pequeños de mando (NA y NC). Se utilizan como "memoria intermedia" o para multiplicar los contactos de un sensor que solo tiene una salida.

En la práctica industrial, la selección de estos elementos se rige por la norma IEC 60947-5-1. Esta norma establece categorías de empleo para los circuitos de mando, tales como AC-14 y AC-15. La categoría AC-14 se utiliza habitualmente para el control de pequeñas cargas electromagnéticas (como relés muy pequeños o válvulas solenoides de baja potencia) en corriente alterna, donde las corrientes de conexión y desconexión son relativamente bajas. En cambio, la categoría AC-15 es la norma por excelencia para el control de bobinas de contactores grandes, donde la corriente de llamada (inrush current) al cerrar el circuito puede ser hasta 10 veces mayor que la corriente de mantenimiento. El diseño mecánico de los relés auxiliares debe soportar estos picos repetitivos sin que sus contactos sufran soldadura o desgaste prematuro por arco eléctrico. Los materiales de los contactos suelen ser aleaciones de plata-níquel (AgNi) o plata-óxido de cadmio (AgCdO), aunque por motivos ecológicos se está prefiriendo la plata-óxido de estaño (AgSnO2).

Además, en la lógica cableada, los relés auxiliares actúan como puertas lógicas. Un conjunto de relés en serie funciona como una puerta AND, mientras que en paralelo constituyen una puerta OR. Esto permite implementar sistemas de enclavamiento cruzado donde, por ejemplo, el contactor KA1 de "movimiento a la derecha" corta físicamente el circuito de la bobina del contactor KA2 de "movimiento a la izquierda". Este principio, conocido como enclavamiento eléctrico, es crítico en maquinarias donde el accionamiento simultáneo causaría un cortocircuito entre fases (como en la inversión de giro de motores trifásicos) o la colisión de componentes mecánicos. Los fabricantes líderes también proveen bloques de contactos auxiliares que se acoplan mecánicamente al frente o a los laterales de los contactores de potencia, permitiendo ahorrar espacio en el carril DIN del cuadro eléctrico.

2. Temporizadores (KT o TR)

Son relés cuya actuación se retrasa en el tiempo de forma intencionada. Son el corazón de cualquier proceso secuencial autónomo (como el arranque Estrella-Triángulo). El control del tiempo en la automatización ha evolucionado drásticamente desde los antiguos relés neumáticos (que dependían de un fuelle y una válvula de aguja para regular el paso del aire) hasta los modernos relés de estado sólido o microprocesados.

La lógica de funcionamiento de un temporizador se basa en un circuito RC (resistencia-condensador) en sus versiones analógicas, o en un oscilador de cuarzo en las digitales. En la industria, se clasifican fundamentalmente en dos categorías principales, aunque existen variantes multifunción:

• Temporizador a la Conexión (On-Delay): También conocido como retardo al trabajo. Su bobina recibe corriente, pero sus contactos no cambian de estado hasta que pasa el tiempo ajustado. Si la corriente de alimentación a su bobina se corta antes de que transcurra el tiempo programado (t), el temporizador se reinicia inmediatamente (reset). Se emplea ampliamente en el arranque secuencial de cintas transportadoras largas; para evitar un pico de corriente excesivo en la red, se arranca la primera cinta (KM1) y un temporizador KT1 retrasa 5 segundos el arranque de la segunda cinta (KM2), y así sucesivamente. También se usa para el filtrado (debounce) de señales de sensores que pueden vibrar, asegurando que la señal sea estable antes de actuar.
• Temporizador a la Desconexión (Off-Delay): También llamado retardo al reposo. Al recibir corriente en su bobina, sus contactos cambian instantáneamente de estado. Cuando se corta la alimentación de la bobina, los contactos "aguantan" en la posición cambiada hasta que se acaba el tiempo programado, y entonces vuelven al reposo. Esta funcionalidad requiere habitualmente una tensión de control permanente en terminales dedicados (como A1-A2) y un borne de señal (B1 o Y1). Se usa mucho para ventiladores extractores que deben seguir funcionando un rato después de apagar la máquina (para disipar calor o evacuar gases), o para mantener encendida la iluminación de un área de trabajo un tiempo prudencial tras haber accionado el interruptor de apagado.
• Otras funciones avanzadas: En la actualidad, los relés multifunción incorporan opciones como "intermitencia simétrica" o asimétrica (flasher), ideales para generar señales visuales o sonoras de alarma; y "generación de impulsos" (one-shot), que ante una señal de mando permanente emiten un único pulso de duración predeterminada.

3. Pilotos de Señalización (H)

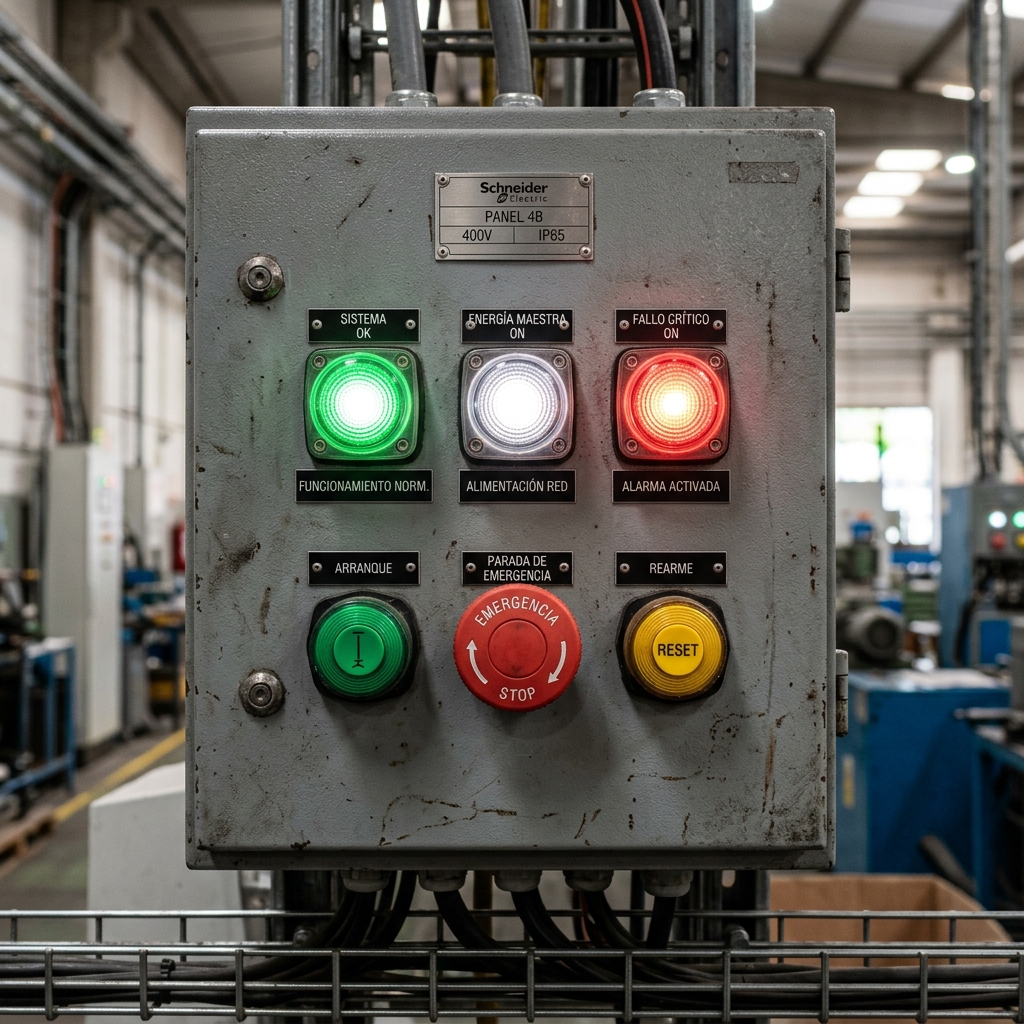

La normativa de colores IEC 60073 (Codificación básica y principios de seguridad para indicadores) e IEC 60204-1 (Seguridad de las máquinas, equipamiento eléctrico) exige que la interfaz de la máquina (HMI tradicional o cuadro de mando) informe visualmente de su estado mediante lámparas o indicadores acústicos. La correcta interpretación del estado del sistema es vital para la prevención de riesgos laborales (PRL) y la rápida intervención de los operadores.

• Verde (Marcha / Funcionamiento normal): Indica que una máquina está operando de manera segura o que un proceso ha finalizado correctamente. Físicamente, este piloto se conecta en serie con un contacto Normalmente Abierto (13-14 o 43-44) del contactor principal del motor. Así, solo se iluminará cuando el contactor haya cerrado realmente sus polos principales.
• Rojo (Peligro / Alarma): Se reserva para condiciones anormales, paros de emergencia o fallos de protección. En el caso clásico, se cablea en serie con el contacto Normalmente Abierto (97-98) del relé térmico de protección (F1). De este modo, si ocurre una sobrecarga en el motor, el térmico conmuta sus contactos: corta el circuito de mando a través del 95-96 (deteniendo el motor) y cierra el 97-98, encendiendo el piloto rojo. Las normativas recientes recomiendan que si el fallo es crítico (ej. seta de emergencia), el piloto debe tener una frecuencia de parpadeo de al menos 2 Hz para captar la atención de inmediato.
• Blanco / Transparente (Tensión presente): Señaliza que el cuadro eléctrico principal está alimentado y bajo tensión, es decir, que el interruptor general ha sido cerrado y el circuito de mando tiene potencial para actuar. Actúa como advertencia para el personal de mantenimiento antes de abrir la puerta.
• Amarillo / Ámbar (Precaución / Intervención requerida): Se utiliza para señalar un estado límite que aún no es un fallo, pero que requiere atención en breve, como el aviso de bajo nivel en un depósito de lubricante o que la máquina se encuentra en modo de operación manual en lugar de automático.
• Azul (Obligación): Representa la necesidad de una acción obligatoria por parte del operario, por ejemplo, pulsar el botón de rearme tras haber subsanado un fallo.

La correcta implementación de estos esquemas requiere el cumplimiento estricto de las directrices de diseño. Los esquemas se dividen tradicionalmente en dos partes: el esquema de potencia (o fuerza) y el esquema de mando (o control). El esquema de potencia representa el recorrido de la energía desde la red de alimentación trifásica, pasando por los elementos de protección (disyuntores magnetotérmicos, fusibles), los elementos de conmutación principales (los polos de fuerza del contactor) y los elementos de protección contra sobrecargas (relés térmicos), hasta llegar a los bornes del motor o la carga de alta potencia. Sus trazos se dibujan habitualmente con líneas más gruesas en los planos y los conductores empleados tienen secciones que dependen estrictamente de la corriente nominal de la carga (desde 1.5 mm² hasta varios cientos de milímetros cuadrados).

Por otro lado, el circuito de mando, que es el objeto principal de este estudio, opera a una tensión inferior y mucho más segura, suministrada mediante un transformador de maniobra (frecuentemente 24V AC, 24V DC, 110V o 230V AC). El uso de 24V DC es la tendencia estándar moderna porque se alinea con la lógica de los autómatas programables (PLC) y reduce drásticamente el riesgo de electrocución para el personal operario. En el esquema de mando se dibujan los pulsadores (S), selectores, finales de carrera (SQ), detectores de proximidad, contactos auxiliares (KA) y las bobinas de los elementos de mando (K). Las líneas de control se representan más finas y se utiliza cable de mando flexible, típicamente de 0.75 mm² o 1 mm² de sección, de color rojo para AC y azul oscuro para DC según estándares habituales (como UL508A o EN 60204-1).

Un detalle crucial en el diseño de los esquemas de maniobra es la posición de los elementos de protección dentro de la rama de mando. Por norma general, el contacto Normalmente Cerrado (95-96) del relé térmico se coloca lo más "arriba" posible en el circuito, inmediatamente después del fusible o pequeño magnetotérmico de protección del propio circuito de control, y en serie con el pulsador de parada general (S0 o pulsador de emergencia tipo seta). De este modo, si ocurre un sobrecalentamiento en cualquier momento, el térmico abre este contacto e interrumpe la fase o el positivo de todo el bloque de control asociado a ese motor, asegurando que todos los contactores enclavados "caigan" o se desactiven sin posibilidad de ser reactivados hasta que el térmico sea rearmado manualmente (previo enfriamiento de los bimetales). Esta práctica garantiza que ninguna instrucción secuencial o pulso de temporizador pueda anular la seguridad y provocar un reinicio intempestivo, lo cual podría desencadenar graves daños materiales o personales. La robustez y fiabilidad de esta "lógica física" es tal, que incluso en instalaciones modernas dominadas por sofisticados PLCs y sistemas SCADA, los circuitos de emergencia y paradas críticas siguen siendo hardwired (cableados físicamente) y cumplen normativas SIL (Safety Integrity Level) que exigen redundancia electromecánica inquebrantable.
