1.4.13. Formas representativas del arranque de motores trifásicos

La Curva Característica Par-Velocidad y su Importancia Industrial

En el fascinante y complejo mundo de la ingeniería electromecánica, cuando un ingeniero eléctrico cualificado consulta el catálogo técnico de un fabricante de motores de inducción de primera línea (tales como Siemens, ABB, WEG, Schneider Electric o Rockwell Automation), no centra su atención exclusivamente en la potencia nominal que figura grabada en la placa de características, ni se conforma únicamente con los datos de tensión de alimentación o el factor de potencia a plena carga. Lo que realmente busca con escrupuloso detenimiento es la Curva Característica Par-Velocidad. Esta gráfica es, sin lugar a dudas, la "huella dactilar" electromagnética del motor y define con precisión milimétrica exactamente cómo se comportará la máquina rotativa desde el mismísimo instante $t=0$ (con el rotor completamente parado y bloqueado mecánicamente) hasta el momento preciso en que alcanza de forma asintótica su velocidad máxima de crucero en régimen permanente bajo carga.

En el sistema de coordenadas cartesianas habitual para estos diagramas normalizados, en el eje horizontal (el eje de abscisas o eje X) se suele representar de manera estandarizada la Velocidad de giro del rotor (n), que abarca de forma progresiva desde el 0% (velocidad nula o de rotor bloqueado) hasta el 100% (la denominada velocidad de sincronismo impuesta por la frecuencia de red y el número de polos del devanado estatórico). De forma alternativa, algunos catálogos y normativas internacionales (como la prestigiosa IEC 60034 y sus homólogas NEMA en el mercado norteamericano) prefieren representar en este eje horizontal el "Deslizamiento" (slip, representado por la letra 's'), que es máximo ($s=1$) durante el momento del arranque y prácticamente nulo ($s \a≈ 0$) cuando el motor gira en vacío sin carga mecánica acoplada en el extremo del eje. Por otro lado, en el eje vertical (eje de ordenadas o eje Y) se representa gráficamente el Par Motor (M) desarrollado por la máquina, expresado habitualmente en unidades del Sistema Internacional como el Newton-metro (Nm) o, de forma más práctica para la comparación entre equipos de diferente envergadura, como un porcentaje o valor en tanto por uno respecto del Par Nominal ($M_n$) declarado por el fabricante en las especificaciones del diseño original del estátor y el rotor.

Puntos Clave Fundamentales en la Representación Gráfica Electromecánica

Toda curva representativa del comportamiento transitorio y permanente de un motor asíncrono de rotor en cortocircuito (comúnmente denominado de jaula de ardilla) presenta intrínsecamente cuatro puntos singulares notables que debemos saber interpretar y leer con absoluta pericia profesional, ya que de ello dependerá el éxito del dimensionamiento del accionamiento:

• Par de Arranque de Rotor Bloqueado ($M_a$): Constituye el par mecánico que ejerce el motor en el momento exacto y crítico de conectar repentinamente la tensión de red a los bornes del estátor, justo cuando la velocidad es matemáticamente cero. Si este par de arranque inicial resulta ser inferior a la resistencia al rozamiento estático de la máquina acoplada (el Par Resistente en reposo, $M_r$), el motor será físicamente incapaz de iniciar el movimiento de rotación, el rotor permanecerá irremediablemente bloqueado, y los devanados se calentarán de forma exponencial, absorbiendo intensidades destructivas que terminarán fundiendo los aislamientos y provocando el cortocircuito entre espiras en cuestión de escasos segundos, a menos que las protecciones térmicas o los guardamotores magnéticos intervengan de manera providencial y ultrarrápida.
• Par Mínimo o de Silla ($M_s$): Durante la fase de aceleración a bajas revoluciones por minuto, la curva de par suele presentar, debido a los armónicos espaciales del flujo magnético en el entrehierro y a fenómenos complejos de reactancia de dispersión en ranuras profundas (efecto pelicular y de proximidad en las jaulas dobles), un ligero hundimiento o depresión cóncava. Representa indiscutiblemente el punto más débil y vulnerable de todo el proceso de aceleración de masas inerciales. Si la curva de par resistente de un ventilador de gran diámetro o una bomba centrífuga de alta presión cruza exactamente por este valle electromagnético, el conjunto se estancará en una velocidad intermedia perniciosa (fenómeno de "crawling" o funcionamiento en rastreo asíncrono), sobrecalentando el sistema sin llegar jamás al punto nominal previsto en los cálculos preliminares de la ingeniería de la planta.
• Par Máximo o de Vuelco Crítico ($M_{max}$): Este pico prominente de potencia motriz ocurre habitualmente, según el diseño específico del rotor (categorías de diseño A, B, C o D según normativas NEMA, y diseños tipo N o H según normativas IEC), en un rango de velocidades comprendido entre el ochenta por ciento (80%) y el noventa por ciento (90%) de la velocidad síncrona. Representa de forma empírica la máxima "fuerza de torsión rotativa" que el estátor es capaz de inducir magnéticamente sobre las barras del rotor justo antes de que el deslizamiento disminuya a valores de régimen permanente. Superar puntualmente este par máximo debido a una sobrecarga mecánica accidental y repentina en el eje conducirá ineludiblemente al frenado abrupto del motor, provocando lo que técnicamente se conoce como "desenganche magnético", "calado" o "vuelco", tras lo cual la velocidad colapsará dramáticamente en fracciones de segundo hasta detenerse completamente la máquina interrumpiendo el flujo.
• Punto de Funcionamiento Nominal Permanente ($M_n$): Consiste en el punto de intersección exacto donde la curva descendente del motor eléctrico se cruza de manera estable con la curva ascendente o constante de la carga mecánica demandada. En esta coordenada precisa, la aceleración se anula y el motor entra en equilibrio dinámico rotando a su velocidad de placa estipulada, entregando a plena potencia la fuerza requerida para mantener el sistema productivo operando dentro de los márgenes de seguridad térmica clase F y elevación de temperatura clase B especificados habitualmente por la directiva vigente. Aquí convergen la eficiencia máxima y el factor de potencia óptimo calculados minuciosamente.

La Curva Transitoria de Intensidad y el Efecto de Desplazamiento de Corriente

Superpuesta magistralmente a la curva representativa de Par, los exhaustivos catálogos industriales modernos suelen plasmar en un eje vertical secundario la correspondiente curva de Corriente Eléctrica Absorbida (I), un factor determinante para el cálculo de líneas, fusibles de acompañamiento, contactores electromagnéticos de maniobra y protecciones tripolares a lo largo de toda la extensión del esquema eléctrico del automatismo concebido.

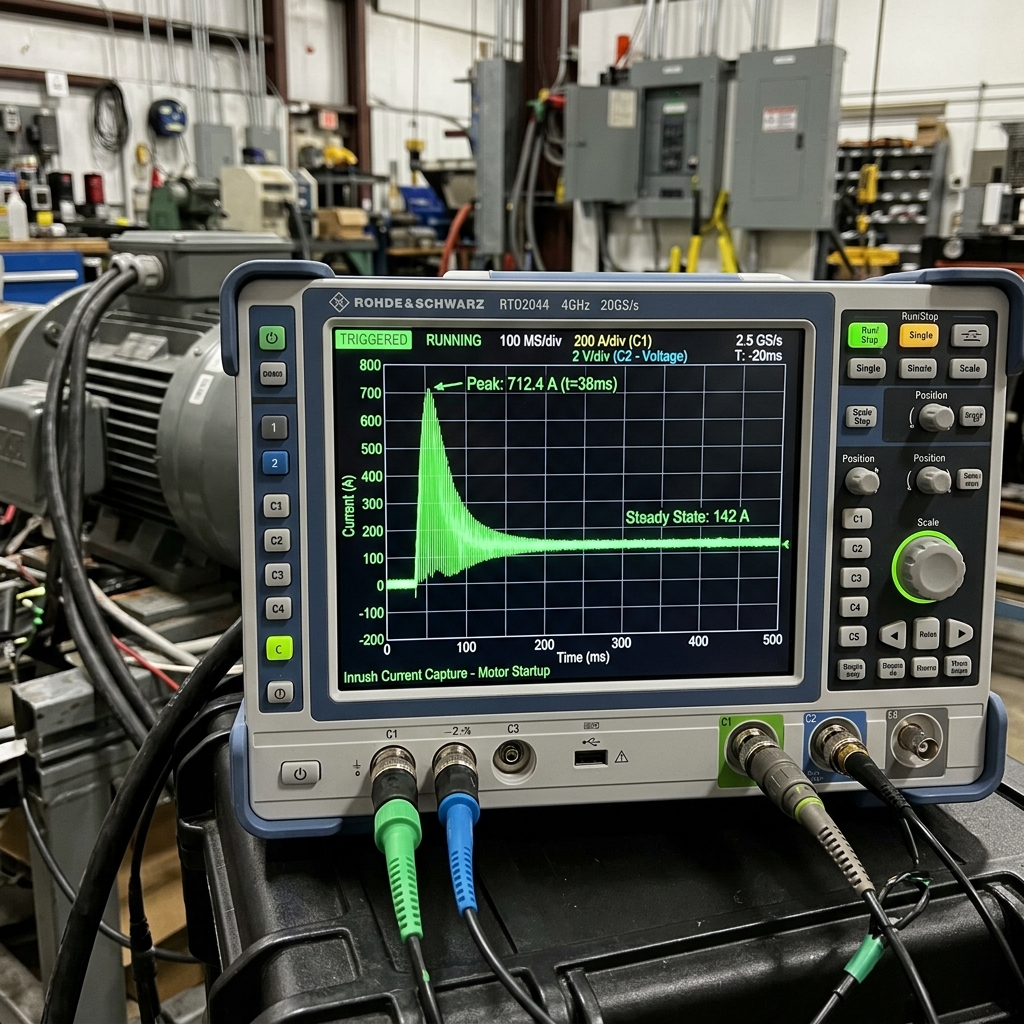

Su morfología y evolución en el plano cartesiano resulta verdaderamente impactante y difiere diametralmente de la gráfica de par: en condiciones iniciales de velocidad nula (el instante preciso del cierre del contactor en un arranque directo de la red), la curva de intensidad se encuentra posicionada de forma implacable en su cúspide o punto más elevado (originando el famoso e indeseable pico transitorio de magnetización y arranque que oscila convencionalmente entre $5 \times I_n$ y $8 \times I_n$, pudiendo incluso alcanzar valores transitorios subtransitorios de hasta $12 \times I_n$ durante el primer medio ciclo de corriente alterna debido a la asimetría de la onda senoidal inicial). Este descomunal requerimiento de corriente se debe fundamentalmente a que el rotor estacionario se comporta eléctricamente como el devanado secundario de un transformador masivo en situación de cortocircuito franco, ofreciendo una impedancia ridículamente baja frente a la red de suministro principal de la subestación transformadora más próxima.

A medida que el bloque rotórico vence la inercia estática y comienza a ganar paulatina y progresivamente velocidad angular mecánica, las barras de la jaula cortan de forma cada vez más lenta el campo magnético giratorio sincronizado del estátor. Esta disminución en la velocidad relativa (o deslizamiento) provoca, por la ineludible Ley de Faraday y Lenz de inducción electromagnética, una notable caída en la frecuencia de las corrientes inducidas rotóricas y la consecuente generación de una fuerza contraelectromotriz (fcem) de valor creciente que se opone de forma natural y eficaz a la tensión aplicada en los bornes. Todo este maravilloso y perfectamente sincronizado fenómeno electromagnético hace que la curva de intensidad absorbida desde la red caiga bruscamente siguiendo una trayectoria exponencial inversa, estabilizándose de forma suave y sin sobresaltos en su valor nominal continuo ($1 \times I_n$) justo en el preciso momento de cruzar la frontera y establecer contacto definitivo con el régimen permanente de trabajo útil exigido por el proceso productivo continuo e ininterrumpido en entornos industriales de misión crítica donde el margen de error es absoluta y rigurosamente nulo.

Para atenuar o paliar drásticamente estos gigantescos y perturbadores picos de intensidad inrush que provocan severas y perniciosas caídas de tensión (huecos de tensión o sags) en toda la red de distribución eléctrica compartida de la planta industrial, los ingenieros de diseño de cuadros e instalaciones de baja tensión implementan sofisticados y variopintos métodos de arranque reducido (tales como la clásica y robusta transición estrella-triángulo mediante relés temporizados, el uso de autotransformadores con tomas múltiples de compensación estática, la inserción controlada de resistencias o reactancias estatóricas primarias para caída de tensión artificial, o la utilización masiva en la actualidad de modernos dispositivos electrónicos de potencia y conmutación basada en tiristores antiparalelos o transistores bipolares de puerta aislada IGBT, ampliamente conocidos en el sector automatizado y robótico como arrancadores suaves o soft-starters, y convertidores de frecuencia variable o variadores de velocidad VFD). Estos novedosos métodos tecnológicos de control vectorial y escalar alteran y moldean artificialmente las curvas naturales intrínsecas del motor asíncrono para adaptar de la manera más óptima y precisa posible el Par Entregado por la máquina rotativa a los requerimientos cinemáticos concretos y específicos de cada aplicación mecánica particular, logrando de este modo una espectacular mejora en el desempeño global de la máquina, una protección inmejorable de los componentes mecánicos acoplados contra el desgaste por fatiga de materiales y cizalladura de acoplamientos y engranajes mecánicos, y una sobresaliente optimización de la eficiencia energética que resulta decididamente vital en el nuevo paradigma ecológico actual estrictamente regulado por las exigentes normativas internacionales IE3, IE4 e IE5 de rendimiento ultra premium y ecodiseño aplicables obligatoriamente para motores eléctricos rotativos comercializados a nivel mundial en redes trifásicas de cincuenta y sesenta hercios respectivamente, de acuerdo a los más elevados estándares medioambientales y de descarbonización industrial contemporáneos.
