1.4.15. Inversión de giro de un motor trifásico con rotor en cortocircuito

Fundamentos Físicos de la Inversión de Giro en Motores Trifásicos de Inducción

El motor asíncrono o de inducción trifásico de rotor en jaula de ardilla es el caballo de batalla de la industria electromecánica mundial. Su funcionamiento se basa en la creación de un campo magnético rotatorio en el estátor, cuyo principio fue descubierto y documentado por Nikola Tesla y Galileo Ferraris a finales del siglo XIX. La velocidad de sincronismo de este campo giratorio está definida por la célebre ecuación $n_s = \frac{120 \times f}{p}$, donde $n_s$ es la velocidad de sincronismo en revoluciones por minuto (RPM), $f$ es la frecuencia de la red de alimentación en hercios (Hz), típicamente 50 Hz en Europa según la normativa IEC o 60 Hz en el continente americano, y $p$ es el número de polos magnéticos del motor. Este campo magnético rotatorio induce corrientes en las barras del rotor en cortocircuito (jaula de ardilla), y de acuerdo con la ley de Lorentz y la ley de Lenz, se produce un par electromagnético que arrastra el rotor en el mismo sentido de rotación que el campo magnético del estátor, con un ligero desfase conocido como deslizamiento o slip (representado matemáticamente como $s = \frac{n_s - n_r}{n_s}$).

Para determinar la dirección en la que girará este campo magnético, y por consiguiente el rotor de la máquina, es imperativo analizar la secuencia temporal en la que las tres fases de la red eléctrica, tradicionalmente denominadas L1, L2 y L3, alcanzan sus respectivos valores máximos de tensión. Estas tres fases están separadas por un ángulo eléctrico de 120 grados. En una secuencia de fases directa o positiva (L1-L2-L3), la onda de tensión alcanza su pico positivo primero en la fase L1, luego en la L2 un tercio de ciclo más tarde, y finalmente en la L3 tras otro tercio de ciclo. Esta progresión espacial y temporal induce un campo magnético que rota, por convenio de la Comisión Electrotécnica Internacional (IEC), en sentido horario visto desde el extremo del eje de acoplamiento. La norma IEC 60034-8 establece los criterios rigurosos sobre las marcas de los terminales y el sentido de giro de las máquinas eléctricas rotativas, indicando que si se conectan las fases L1, L2 y L3 a los terminales U1, V1 y W1 respectivamente, el giro será horario.

Para invertir el sentido de rotación, la regla de oro de la electrotecnia es extremadamente concisa y universal:

Al cruzar dos fases cualesquiera, por ejemplo, conectando L1 al terminal W1 y L3 al terminal U1 mientras se mantiene L2 conectada al terminal V1, se altera drásticamente la secuencia temporal en la que las bobinas del estátor experimentan sus valores de cresta. La secuencia magnética se vuelve inversa o negativa (L3-L2-L1). En consecuencia, la onda del campo magnético estatórico comenzará a barrer el entrehierro de la máquina en sentido opuesto (antihorario). El rotor, buscando perseguir nuevamente al flujo magnético, experimentará un par frenante inicial masivo que vencerá su inercia actual, lo forzará a detenerse y, de forma continua, comenzará a acelerarlo en la nueva dirección contraria. Es fundamental entender que desplazar las tres fases simultáneamente una posición (por ejemplo L1 a V1, L2 a W1, L3 a U1) no altera la secuencia relativa (L1 sigue precediendo a L2, L2 sigue precediendo a L3, etc.) y, por tanto, el motor seguirá girando en la misma dirección, un error de concepto muy frecuente en técnicos en fase de formación.

Arquitectura del Hardware de Potencia: El Inversor de Marcha Electromecánico

En el ámbito del diseño de cuadros eléctricos industriales, automatizar la operación de cruzado de fases sin intervención manual directa sobre la placa de bornes del motor requiere el despliegue de una configuración de potencia muy específica, conocida como inversor de marcha o contactor inversor. Este arreglo electromecánico utiliza dos contactores de potencia tripolares conectados en paralelo a la red de alimentación, pero con salidas configuradas de manera cruzada hacia la carga.

De forma canónica, el sistema se estructura de la siguiente manera: un primer contactor principal, que denominaremos KM1, asume la responsabilidad de establecer la "Marcha Derecha" o giro horario. En los bornes de entrada de KM1 (generalmente marcados como 1, 3, 5), se conectan las fases de red L1, L2 y L3. Los bornes de salida (2, 4, 6) se cablean directamente hacia los terminales U1, V1 y W1 del motor. Cuando la bobina de KM1 se energiza, los contactos principales se cierran, permitiendo un paso directo de la corriente y estableciendo la secuencia positiva.

En paralelo a KM1, se instala un segundo contactor, KM2, destinado a gestionar la "Marcha Izquierda" o giro antihorario. Los bornes superiores de KM2 (1, 3, 5) reciben las mismas fases L1, L2 y L3 desde el mismo embarrado de potencia o se puentean directamente desde la entrada de KM1. La magia de la inversión radica en el cableado que conecta los bornes inferiores de KM2 con los bornes inferiores de KM1 (o directamente a la caja de bornes del motor). Para lograr el cruce de fases, la salida 2 del contactor KM2 (alimentada por L1) se conecta al terminal de la fase W1. La salida 6 de KM2 (alimentada por L3) se conecta al terminal de la fase U1. La salida central, el borne 4 (alimentado por L2), se mantiene conectada a V1, operando como punto pivotante. De este modo, al energizar KM2, el motor recibe las fases L3, L2 y L1 en los bornes U1, V1 y W1, materializando la inversión del campo de acuerdo a las leyes del electromagnetismo de Maxwell.

El Riesgo Mortal: Análisis del Cortocircuito Franco Bifásico

Al estudiar la topología del circuito de potencia de un inversor, emerge de forma evidente una vulnerabilidad crítica, un escenario de falla catastrófica que todo diseñador eléctrico debe prevenir a toda costa. Consideremos el siguiente experimento mental: ¿Qué ocurriría si, debido a una disfunción en el sistema de control, un error de programación en el Autómata Programable (PLC), o una actuación errática por parte del operador humano, las bobinas de los contactores KM1 y KM2 recibieran tensión simultáneamente y procedieran a cerrar sus contactos principales en el mismo instante temporal?

Si analizamos la topología eléctrica de los puentes inferiores de cruzamiento, veremos que el contactor KM1, al cerrarse, establece un camino de muy baja impedancia (prácticamente nula) entre la fase L1 de la red y el terminal U1. Al mismo tiempo, el contactor KM2, en su estado cerrado, establece un camino de conducción directa entre la fase L3 de la red y ese mismo terminal U1. Por aplicación directa de la Ley de Kirchhoff de Nodos, estamos cortocircuitando brutalmente la fase L1 con la fase L3 (y, paralelamente, la fase L3 con la fase L1 en el terminal W1). A las tensiones industriales normalizadas en Europa (400 V eficaces entre fases, lo que implica picos de tensión de $400 \times \sqrt{2} \a≈ 565 \text{ V}$), la resistencia ohmica del cableado de cobre (del orden de miliohmios) es la única limitación para la corriente resultante.

El resultado es la circulación instantánea de una corriente de cortocircuito presunta ($I_{cc}$) que, dependiendo de la potencia del transformador de distribución de la subestación más cercana y de la sección de los conductores, puede escalar fácilmente a rangos comprendidos entre los 10,000 y los 50,000 amperios (10 kA - 50 kA). Esta energía térmica masiva vaporizará instantáneamente el cobre en los puntos de contacto, generando un arco eléctrico explosivo de miles de grados centígrados (plasma incandescente) que volatilizará los contactos de plata-óxido de cadmio, calcinará el chasis polimérico de los contactores, fundirá los aislamientos térmicos adyacentes y provocará el disparo violento de las protecciones magnetotérmicas de cabecera o la fusión explosiva de los fusibles NH. En el mejor de los casos, la maniobra quedará reducida a cenizas, requiriendo un reemplazo total y horas de costosa inactividad productiva. En el peor de los escenarios, si las protecciones fallan o están mal dimensionadas, se puede originar un incendio de clase C en el recinto eléctrico, comprometiendo gravemente la seguridad humana.

La Solución Normativa: El Doble Enclavamiento de Seguridad Total

Para mitigar este riesgo hasta niveles estadísticamente insignificantes y cumplir con las rigurosas normativas de seguridad de máquinas de la directiva europea (EN ISO 13849-1 y EN 60204-1), el ecosistema de control de un arrancador inversor incorpora un mecanismo redundante y fail-safe conocido como "Doble Enclavamiento de Seguridad". Esta filosofía de diseño asume que cualquier componente individual puede y va a fallar eventualmente, por lo que exige dos barreras independientes de naturaleza distinta (eléctrica y mecánica) para garantizar la exclusión mutua.

La primera barrera defensiva es el Enclavamiento Eléctrico o Enclavamiento por Contactos Auxiliares Cruzados. Esta técnica se implementa exclusivamente en la capa de lógica de control (circuito de mando, típicamente operando a 24 V DC o 230 V AC). Consiste en insertar un contacto auxiliar de reposo (Normalmente Cerrado, NC o tipo "b") del contactor KM2 en serie absoluta con la línea de alimentación que energiza la bobina del contactor KM1. De forma totalmente simétrica y recíproca, se cablea un contacto auxiliar de reposo (NC) perteneciente a KM1 en serie estricta con la bobina del contactor KM2. La lógica operacional es determinista: si KM1 se activa exitosamente, todos sus contactos auxiliares conmutan de estado; sus contactos Normalmente Abiertos (NA) se cierran y, de forma crucial, sus contactos Normalmente Cerrados (NC) se abren. Al abrirse el contacto NC de KM1 presente en la rama de mando de KM2, se corta físicamente el flujo de electrones hacia la bobina de KM2. Aunque el operador del sistema o el PLC emitan una orden de marcha sostenida (nivel lógico alto) para el giro a la izquierda, la señal eléctrica encontrará un circuito abierto y KM2 permanecerá inerte. Es un bloqueo lógico infalible mientras los contactos mantengan su integridad física.

Sin embargo, la ingeniería de fiabilidad nos enseña a anticipar los peores escenarios (Ley de Murphy). ¿Qué sucede si los contactos principales de potencia de KM1, tras haber soportado miles de ciclos de conmutación o debido a un sobreesfuerzo térmico momentáneo (como un arranque pesado prolongado), sufren una micro-soldadura, quedando permanentemente fundidos y mecánicamente pegados en la posición de cierre? Si esto ocurre, cuando la bobina de KM1 se desenergiza, el núcleo magnético colapsa, los resortes antagonistas intentan abrir el contactor, pero la soldadura física en los contactos de potencia impide que la armadura móvil retorne a su posición de reposo. En este estado anómalo, el contactor se mantiene "clavado" mecánicamente, cerrando el circuito de fuerza. Como la armadura no ha regresado a su origen, los contactos auxiliares (que están acoplados mecánicamente a la misma pieza móvil) tampoco cambian de estado, manteniendo el contacto NC abierto e impidiendo, teóricamente, que KM2 se cierre. No obstante, si el enclavamiento eléctrico también sufriera una derivación a tierra o un fallo en el bloque auxiliar, el desastre sería inminente. O peor aún, ¿qué pasa si, en un cuadro en tensión (lo cual está terminantemente prohibido pero, lamentablemente, es una práctica ocasional en tareas de diagnóstico de averías o "troubleshooting"), un técnico de mantenimiento inexperto introduce un destornillador forzando manualmente el cierre de la armadura del contactor KM2 mientras KM1 está operando normalmente? El enclavamiento eléctrico, que solo actúa sobre las bobinas, es inútil frente a un cierre manual forzado, provocando de nuevo el cortocircuito franco, esta vez a escasos centímetros de la cara y las manos del operario, exponiéndolo a graves quemaduras por el arco eléctrico ("arc flash").

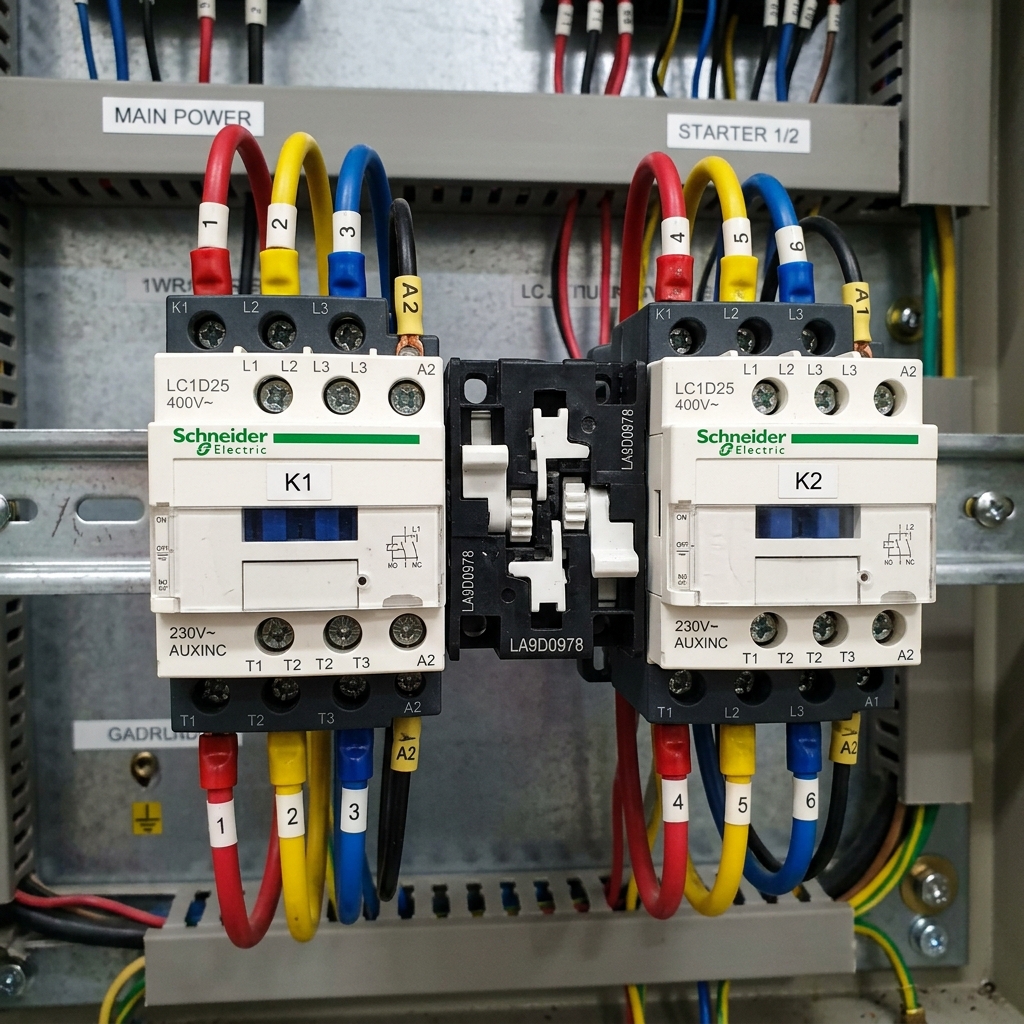

Para solventar definitivamente estas vulnerabilidades de la primera barrera, los fabricantes de aparellaje industrial (como Schneider Electric, Siemens, ABB, Rockwell Automation) desarrollaron el Enclavamiento Mecánico Robusto. Este dispositivo no es un ente lógico ni eléctrico, sino una pieza de hardware sólida, un mecanismo de balancín articulado o cuña de desplazamiento lateral fabricado en plásticos técnicos de altísima resistencia térmica y mecánica (generalmente termoplásticos ignífugos de grado V-0 según UL-94, como las poliamidas reforzadas con fibra de vidrio). Este bloque de seguridad pasiva se instala físicamente anclado en las guías laterales o frontales entre los dos contactores adyacentes, formando un único conjunto cinemático unificado.

El funcionamiento del enclavamiento mecánico se basa en la interferencia geométrica destructiva. En su interior, contiene una pieza de leva basculante. Cuando la armadura electromagnética del contactor KM1 es atraída hacia el núcleo fijo (al recibir tensión su bobina), en su recorrido descendente arrastra un vástago que, simultáneamente, empuja un extremo de la leva basculante del enclavamiento mecánico. Este movimiento de basculación hace que el extremo opuesto de la leva interfiera físicamente, bloqueando como un pestillo de acero la trayectoria descendente de la armadura del contactor KM2. Si en ese preciso instante la bobina de KM2 recibe orden de cierre, el campo electromagnético intentará violentamente atraer su armadura, pero se encontrará con un bloqueo físico de hormigón a nivel microscópico. La bobina zumbará fuertemente (al no poder cerrar el entrehierro, la reluctancia magnética se mantiene alta y la corriente de llamada persistirá, lo que puede quemar la bobina de KM2 a los pocos minutos), pero los contactos de potencia de KM2 bajo ninguna circunstancia lograrán tocarse. Solo cuando KM1 sea desenergizado y su armadura retorne mediante los resortes a la posición de reposo absoluto, se liberará el pestillo de la leva basculante, autorizando físicamente al contactor KM2 a iniciar su propio recorrido de cierre.
