1.4.12. Plantilla que permite diferentes combinaciones para el arranque directo

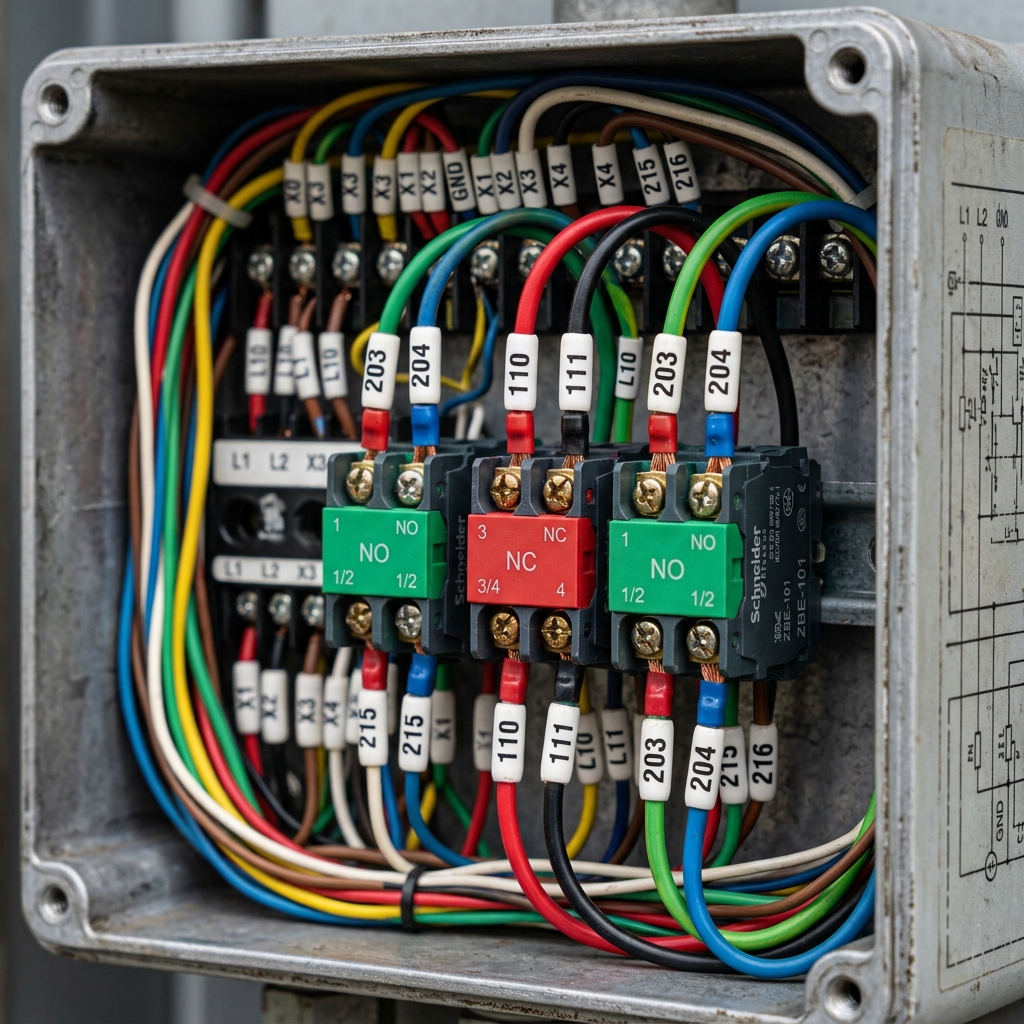

La Estructura Lógica Base: El "Sello" o Enclavamiento

El esquema de mando más fundamental en lógica electromecánica es el de Marcha/Paro con Enclavamiento. Dado que los pulsadores industriales tienen muelles de retorno (no se quedan físicamente hundidos como un interruptor de la luz), necesitamos que el contactor "recuerde" que fue activado una vez que retiramos el dedo del botón. Esta memoria electromecánica es la piedra angular del control de motores y la automatización tradicional.

Esto se logra mediante la realimentación: un contacto auxiliar Normalmente Abierto (NO) del propio contactor, conectado en estricto paralelo con el pulsador de Marcha. Al presionar el botón de Marcha, la bobina del contactor se energiza, cerrando todos sus contactos, incluyendo el auxiliar. La corriente ahora puede fluir a través del contacto auxiliar, manteniendo la bobina energizada incluso después de soltar el botón. Este principio, aparentemente sencillo, forma la base de complejos sistemas de automatización industrial.

Para profundizar más en los detalles técnicos y los estándares de la industria, la norma IEC 60947-4-1 establece directrices críticas para contactores y arrancadores de motores electromecánicos. El diseño de enclavamiento no solo sirve para mantener el motor en marcha, sino que proporciona una capa inherente de seguridad: en caso de pérdida de energía (corte de suministro eléctrico), la bobina se desenergiza y el contacto de retención se abre. Cuando la energía regresa, el motor no arrancará inesperadamente, protegiendo tanto a los operadores como a la maquinaria. Esto se conoce como protección contra subtensión o caída de tensión.

En el diseño de paneles de control modernos, aunque los Controladores Lógicos Programables (PLC) han reemplazado muchas lógicas de relés complejas, el circuito de marcha/paro cableado a menudo se mantiene para funciones críticas de seguridad, aislando la energía motriz independientemente de los estados del software. Los diseñadores eléctricos integran estos esquemas en la capa base de maniobra, garantizando que siempre se pueda detener la máquina en caso de falla electrónica.

Plantilla Modular: Combinaciones Prácticas

Entender la plantilla anterior como un algoritmo nos permite añadir funcionalidad sin destruir la lógica base. Las reglas de diseño en lógica cableada son implacables, garantizando consistencia y fiabilidad. Al tratar el circuito como una serie de bloques lógicos, los técnicos pueden diseñar secuencias complejas que interbloquean el funcionamiento de múltiples motores, aseguran pasos de procesamiento secuencial e integran enclavamientos de seguridad en todo el sistema.

Caso A: Mando desde Varios Puntos (Ej: Cuadro Local y Consola Remota)

Queremos arrancar y parar una bomba tanto desde la sala de máquinas (Local) como desde la oficina de control (Remoto). Esta es una configuración extremadamente común en plantas de tratamiento de aguas, instalaciones de fabricación e infraestructura a gran escala, permitiendo a los operadores mantener el control independientemente de su ubicación en la planta.

• Paro: Conectamos el pulsador de Paro Local (NC) en serie con el pulsador de Paro Remoto (NC). Si se pulsa cualquiera de los dos, se abre el circuito y cae el contactor. En la práctica, puede haber docenas de botones de paro de emergencia distribuidos a lo largo de una línea transportadora, todos conectados en una gran cadena en serie de acuerdo a las directivas de seguridad de la maquinaria (ej. ISO 13850).
• Marcha: Conectamos el pulsador de Marcha Local (NO) en paralelo con el pulsador de Marcha Remoto (NO) y ambos en paralelo con la realimentación (13-14). Cualquiera de ellos cerrará el circuito. Es importante notar que los sistemas modernos a menudo incluyen selectores Local/Remoto para evitar comandos conflictivos entre operadores.

Caso B: Marcha a Impulsos (Jogging / Inching)

En maquinaria pesada (como una prensa, una rotativa, o maquinaria de empaque), a veces necesitamos que el motor gire "un poquito" solo mientras tenemos el dedo apretado, para ajustar herramientas, enhebrar material o tensar correas. A esto se le llama marcha a tirones, "Jogging" o "Inching". Esta función es indispensable para tareas de mantenimiento, configuración y solución de problemas, donde el funcionamiento continuo sería peligroso o contraproducente.

Para lograrlo de manera segura y confiable, necesitamos un pulsador especial que rompa activamente la memoria (enclavamiento) del contactor mientras simultáneamente proporciona la señal de inicio:

• Se utiliza un pulsador de doble cámara (un contacto NO y un contacto NC emparejados mecánicamente en el mismo actuador físico).
• El contacto NC se pone en la rama de realimentación (13-14) para abrirla. Esto asegura que la retención no pueda ocurrir durante la operación de jogging.
• El contacto NO se conecta directamente a la bobina A1. Esto proporciona la ruta de energía momentánea a la bobina.
• Al pulsar, la bobina recibe corriente a través del contacto NO, pero la realimentación queda físicamente cortada por el contacto NC, por lo que al soltar el botón, el motor se para inmediatamente, logrando un control de movimiento preciso.

Consideraciones Avanzadas de Diseño e Interbloqueo

En sistemas donde coexisten múltiples motores, a menudo necesitamos establecer dependencias lógicas. Por ejemplo, en un sistema de extracción de polvo, el ventilador principal debe estar funcionando antes de que las compuertas puedan abrirse, o en una cinta transportadora, la cinta receptora debe arrancar antes que la cinta alimentadora para evitar la acumulación de material (atascos).

Esto se logra utilizando los contactos auxiliares adicionales (NO y NC) de los contactores de los motores dependientes. Al cablear un contacto NO del contactor del 'Motor A' en la línea de inicio del 'Motor B', garantizamos que el Motor B nunca puede arrancar a menos que el Motor A ya esté energizado. Estas jerarquías lógicas construyen la "inteligencia" del panel de control de relés y se utilizan en cascadas de motores donde la secuencia de arranque es vital para la estabilidad del proceso industrial. El encendido secuencial también evita picos de corriente excesivos que ocurrirían si todos los motores arrancasen simultáneamente, lo cual podría provocar caídas de tensión significativas en la red de suministro y disparos de protecciones.

Además, al trabajar con tensiones de control, es vital considerar la caída de tensión en tramos largos de cable, especialmente cuando se conectan botoneras remotas a gran distancia del panel principal. La selección adecuada del calibre del cable para el circuito de control de 24V DC o 110V/230V AC es crucial para asegurar que la bobina del contactor reciba la tensión de atracción (pull-in voltage) especificada por el fabricante (usualmente alrededor del 85% de la tensión nominal). En distancias muy largas, las capacitancias parásitas de los cables pueden mantener energizada la bobina de un contactor pequeño en corriente alterna incluso después de abrir el circuito, un fenómeno peligroso que requiere la instalación de resistencias en paralelo o el uso de relés intermedios de mayor consumo o cambio a un sistema de control de corriente continua.

El diseño de estos esquemas no es arbitrario; está gobernado por normas y regulaciones estrictas, como el Código Eléctrico Nacional (NEC) en Estados Unidos, la norma europea EN 60204-1 sobre seguridad de las máquinas, o las normas IEC equivalentes a nivel global. Estas normativas dictan desde los esquemas de color para los cables de control (ej. rojo para AC, azul para DC), la ubicación y tipos de dispositivos de protección contra sobrecorriente, hasta la correcta identificación y etiquetado de bornes. La correcta aplicación de estas plantillas modulares no solo cumple con las exigencias legales, sino que asegura instalaciones industriales robustas, seguras, trazables y altamente eficientes, permitiendo a cualquier técnico cualificado diagnosticar problemas rápidamente siguiendo los esquemas unifilares y multifilares normalizados.

Finalmente, otro aspecto crítico a considerar en la lógica cableada es el fenómeno del rebote de contactos en los elementos electromecánicos. Al pulsar un botón o al cerrarse los contactos de un relé, las piezas metálicas pueden vibrar durante unos pocos milisegundos, abriendo y cerrando el circuito muy rápidamente antes de establecerse de manera estable. En el enclavamiento tradicional, la bobina del contactor tiene una inercia electromagnética suficiente para absorber estas fluctuaciones sin llegar a desenergizarse, operando de facto como un filtro paso bajo natural. Sin embargo, al integrar estas señales en autómatas de alta velocidad, se deben implementar técnicas de "debounce" (antirrebote) por hardware o software para evitar dobles conteos o falsos disparos. La fiabilidad del circuito de retención o "sello" clásico ha sido probada durante más de un siglo en las condiciones industriales más severas: ambientes con alta humedad, polvo conductivo y vibraciones extremas; donde la electrónica sutil fallaría prematuramente. Es por ello que, en aplicaciones como paradas de emergencia categoría 0, polipastos de elevación, bombas de extinción de incendios y sistemas de ventilación en atmósferas explosivas (ATEX), la normativa sigue requiriendo obligatoriamente interbloqueos directos por lógica de contactores cableados. Por lo tanto, el dominio de la plantilla base y sus variaciones sigue siendo una competencia indispensable para todo electricista industrial moderno, representando el nivel primario y más resiliente del control de la automatización industrial en todo el mundo.
