1.4.11. Formas de arranque de motores trifásicos con rotor en cortocircuito

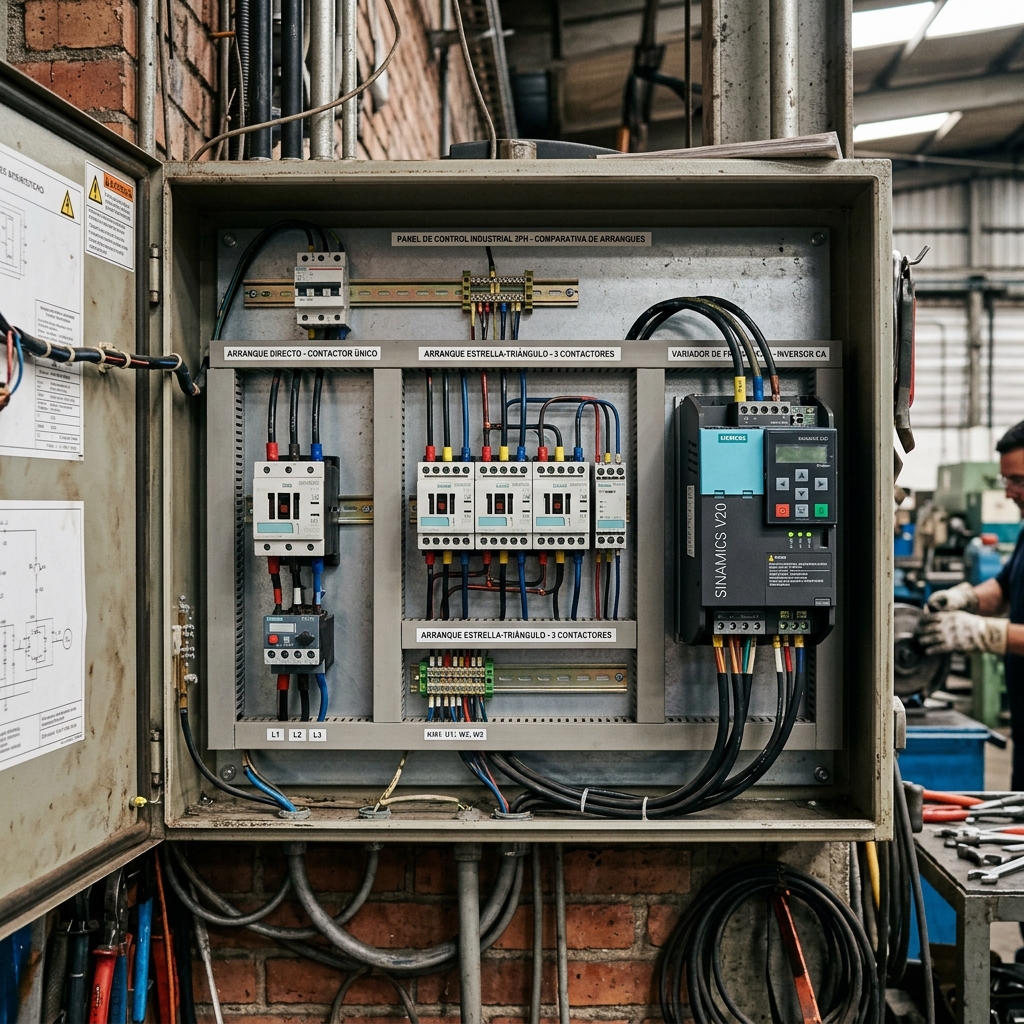

El Menú de Opciones para Arrancar un Motor

A estas alturas del temario, sabemos que arrancar un motor asíncrono no es simplemente "darle al interruptor". Existen múltiples estrategias de ingeniería para lograr poner en rotación la masa del rotor y la carga acoplada. La elección de una forma u otra dependerá de un equilibrio entre el coste económico, la suavidad mecánica requerida, las normativas de la compañía eléctrica y las condiciones específicas de la aplicación. En el ámbito de la ingeniería electromecánica, el proceso de arranque es el momento más crítico para la vida útil de los devanados, debido a los inmensos esfuerzos electrodinámicos y térmicos a los que se ven sometidos por la corriente de cortocircuito transitoria. Según la norma IEC 60034, las características de diseño de los motores de inducción de jaula de ardilla definen exhaustivamente su comportamiento bajo este régimen severo de sobrecarga inicial.

A nivel industrial, las formas de arranque se dividen en dos grandes familias fundamentales: los arranques electromecánicos, basados en lógica de contactos y limitación resistiva o inductiva de la intensidad, y los modernos arranques electrónicos de estado sólido, fundamentados en el control preciso por semiconductores de potencia como los tristores de alta conmutación o los transistores IGBTs. Conocer las ventajas, limitaciones y escenarios idóneos para cada una de estas familias es un requisito ineludible para cualquier profesional del sector eléctrico, ya que una mala selección puede resultar en la destrucción prematura de la maquinaria o en penalizaciones severas por parte de la empresa suministradora de energía.

1. Arranque a Tensión Plena (Arranque Directo o DOL)

El método Direct On Line (DOL) es el más simple, económico y robusto desde el punto de vista arquitectónico. El motor se conecta directamente a la tensión nominal de la red (por ejemplo, 400 V en Europa o 480 V en Norteamérica) mediante la maniobra de un solo contactor magnético trifásico. Desde la perspectiva eléctrica pura, el estátor se comporta esencialmente como un transformador eléctrico con su devanado secundario en cortocircuito franco durante los primeros milisegundos del encendido, dado que en ese preciso instante el deslizamiento es máximo e igual a uno ($s = 1$).

• Ventajas: Proporciona el máximo par de arranque posible de la máquina (habitualmente oscila entre el 150% y el 250% del par nominal, siempre dependiendo de la clase de diseño del rotor, ya sea N, H o D). Ofrece un coste de inversión muy bajo, una extrema simplicidad de cableado, altísima facilidad de diagnóstico de averías y requiere un mantenimiento preventivo verdaderamente mínimo en comparación con cuadros más complejos.
• Inconvenientes: Genera un pico de intensidad inicial absolutamente brutal, también conocido en el argot técnico como corriente de inrush, que se dispara sistemáticamente entre 5 y 8 veces la Intensidad Nominal ($I_n$). Incluso puede llegar a alcanzar picos de hasta 10 veces en los modernos motores de alta eficiencia energética (IE3 e IE4). Esta violenta demanda provoca caídas de tensión significativas en la red local, parpadeo evidente en los sistemas de iluminación circundantes (efecto flicker) y desencadena un golpe mecánico extremadamente brusco y perjudicial en los engranajes, rodamientos, acoplamientos elásticos o en las transmisiones por correas trapezoidales.
• Aplicación Típica: Reservado casi exclusivamente para pequeños ventiladores centrífugos o axiales, bombas sumergibles de baja potencia, sierras circulares sencillas y compresores de pistón de pequeña escala. En el entorno civil e industrial general, su uso se encuentra estrictamente limitado por la normativa técnica de las compañías eléctricas de distribución, las cuales prohíben categóricamente su implementación en redes públicas de baja tensión para cualquier motor trifásico cuya potencia nominal sea superior a los 5.5 kW (aproximadamente 7.5 CV), con el fin de prevenir perturbaciones nocivas en el suministro eléctrico de otros abonados conectados al mismo centro de transformación.

2. Arranques a Tensión Reducida (Electromecánicos)

El objetivo primordial y fundamental de todas estas estrategias es limitar de manera drástica el destructivo pico de corriente que se exige a la red eléctrica. Para lograrlo, se procede a alimentar el estátor del motor asíncrono temporalmente con un nivel de voltaje deliberadamente inferior al nominal durante los primeros y críticos segundos de la fase de aceleración. Al reducir la tensión aplicada $V$, la corriente absorbida durante el arranque disminuye en proporción directa, pero, y esto es de extrema importancia, debemos recordar siempre que el par motor electromagnético desarrollado por el rotor disminuye cuadráticamente; es decir, es proporcional al cuadrado de la tensión aplicada ($T \propto V^2$).

A. Arranque Estrella-Triángulo (Y-?)

Este es indudablemente el sistema clásico por excelencia en la industria tradicional, utilizado masivamente a lo largo del siglo XX. Analizado en gran profundidad en lecciones previas del temario, este método requiere imperativamente que el motor de inducción tenga accesibles sus seis bornes en la placa de características exterior (etiquetados como U1-V1-W1 y U2-V2-W2) y que su tensión nominal especificada para la configuración en triángulo coincida exactamente con la tensión de línea de la red de suministro (por ejemplo, instalar un motor de 400V/690V en una red de 400V).

• Funcionamiento: Un sofisticado conjunto de tres contactores interbloqueados (conocidos como contactor de Línea, contactor de Estrella y contactor de Triángulo) conecta internamente las bobinas del estátor en la configuración eléctrica de estrella durante la primera e inicial fase del arranque. Esta ingeniosa maniobra reduce la tensión real aplicada a cada una de las fases a exactamente $1/√3$ (lo que supone aproximadamente un 58% de la tensión completa de línea). En consecuencia, esto consigue reducir de manera asombrosa la corriente de línea a exactamente un tercio (1/3) de la corriente monstruosa que se habría consumido en un arranque directo puro.
• Aplicación Típica y Limitaciones: Se utiliza con gran éxito en máquinas herramienta como tornos pesados, grandes fresadoras industriales, bombas centrífugas de gran caudal arrancando con la válvula de impulsión cerrada o enormes ventiladores que inician su rotación en vacío. Atención crítica: Este sistema no es bajo ningún concepto apto para maquinaria que requiere un gran par de despegue inicial o que arranca a plena carga (como trituradoras de piedra, molinos de bolas mineros o cintas transportadoras cargadas pesadamente de material). Esto se debe a que, al reducir la tensión aplicada al 58%, el par motor inicial también sufre una caída drástica hasta quedar en apenas un 1/3 de su valor nominal. Si la pesada carga mecánica ofrece un par resistente superior a este par tan disminuido, el rotor jamás logrará acelerarse, quedará el motor bloqueado (stall), emitiendo un fuerte zumbido y poniéndose en inminente riesgo de quemarse por el rápido e irreversible sobrecalentamiento térmico de sus materiales de aislamiento interno (habitualmente clase F o clase H).

B. Arranque por Resistencias o Reactancias Estatóricas

• Funcionamiento: En esta técnica, se intercalan voluminosos bancos de resistencias de potencia o pesadas bobinas inductivas (reactancias) en serie directa con las tres fases del estátor durante el ciclo de arranque. El objetivo es provocar una caída de tensión intencionada y controlada según los dictados de la Ley de Ohm y las leyes de malla de Kirchhoff. Una vez que el motor alcanza de manera segura aproximadamente el 80% de su velocidad de sincronismo de régimen, un temporizador neumático o un relé electrónico temporizado activa un potente contactor de cortocircuito que procede a "puentear" completamente estas impedancias, aplicando de forma instantánea la plena tensión de la red a los devanados.
• Aplicación Típica: Fue el sistema estándar en antiguos sistemas de elevación, puentes grúa de fundiciones o ascensores de gran tonelaje donde se requería inexcusablemente un arranque mecánicamente muy suave, pero todavía no se contaba con las ventajas del control escalar o vectorial de la electrónica de potencia moderna. Hoy en día, este método se considera obsoleto y está en claro y paulatino desuso debido a su flagrante ineficiencia energética: el enorme calor disipado en las resistencias por efecto Joule ($P = I^2R$) representa un desperdicio masivo e inaceptable de energía eléctrica activa, requiriendo además armarios eléctricos muy ventilados, excesivamente voluminosos y muy costosos de mantener operativos.

C. Arranque por Autotransformador

• Funcionamiento: Este contundente método utiliza un pesado y robusto transformador trifásico especializado que cuenta con varias tomas de derivación o taps (típicamente calibradas al 50%, 65% y 80% de la tensión nominal). Mediante un elaborado secuenciador electromecánico de contactores, el motor es alimentado sucesivamente por estas tomas escalonadas, experimentando un aumento de voltaje muy progresivo. La principal ventaja matemática y eléctrica que ofrece sobre el obsoleto arranque con resistencias estatóricas es que la reducción de corriente en la línea de suministro principal es significativamente mayor que la reducción de corriente en el propio motor, optimizando de esta manera la eficiencia magnética del proceso de arranque.
• Aplicación Típica: Continúa siendo el rey indiscutible y el estándar de diseño en las grandes instalaciones industriales de media y alta tensión (por ejemplo, colosales motores alimentados a 6.000 V o 11.000 V) y en conjuntos de bombas de gigantesca potencia para estratégicas plantas desaladoras, instalaciones de minería pesada o enormes depuradoras industriales de aguas residuales. En estos exigentes entornos, un simple arranque Estrella-Triángulo resultaría totalmente insuficiente a nivel de par o mecánicamente destructivo debido a los incontrolables arcos voltaicos de conmutación.

3. Arranques Electrónicos (Estado Sólido)

La imparable revolución tecnológica de la electrónica de potencia ha logrado transformar por completo la forma en que los ingenieros gestionamos, controlamos y protegemos las máquinas rotativas. El acelerado desarrollo y abaratamiento de los componentes de estado sólido, tales como los tiristores montados en antiparalelo y los transistores bipolares de puerta aislada (los famosos IGBTs) de gran capacidad de amperaje, permiten un control exquisito y micrométrico del flujo de energía hacia el estátor. Esta tecnología punta está desplazando progresivamente a los anticuados, ruidosos y desgastables contactores electromecánicos, ofreciendo impecables rampas de aceleración matemáticas que son calculadas y ajustadas en tiempo real por veloces microprocesadores digitales.

A. Arrancador Suave (Soft Starter)

El arrancador estático o suave se ha posicionado de manera muy firme como el estándar de facto para el arranque de todas aquellas aplicaciones de la industria que presentan un requerimiento de par resistente de naturaleza variable a lo largo del encendido. Este dispositivo opera internamente mediante robustos bloques de semiconductores llamados tiristores (SCR) que son controlados minuciosamente por ángulo de fase. Retrasando de forma controlada el instante de disparo de la puerta de control (gate) del tiristor en cada uno de los semiciclos de la onda de corriente alterna, el circuito consigue recortar la onda senoidal eficaz, reduciendo de manera suave el valor RMS (raíz cuadrática media) de la tensión eléctrica que finalmente llega a los bornes del motor.

• Funcionamiento: El microprocesador del equipo permite al programador definir una curva de rampa lineal o en forma de "S" para subir progresivamente el voltaje desde un valor pedestal inicial predeterminado (por ejemplo, el 30% o el 40% de la tensión) hasta alcanzar los 400V completos en un lapso de tiempo programado a voluntad (por ejemplo, unos suaves 10 o 15 segundos). Esto elimina por completo los perjudiciales picos transitorios y los saltos bruscos propios del rudimentario Estrella-Triángulo. Una vez finalizada la rampa de arranque y alcanzado el régimen nominal, un contactor de bypass interno (integrado en el mismo equipo) suele activarse automáticamente para cortocircuitar los tiristores, evitando así su calentamiento permanente y logrando reducir a casi cero las pérdidas térmicas en el estado sólido.
• Aplicación Típica: Es la solución ideal e imprescindible en complejos sistemas de bombeo de agua (resulta crucial para evitar el muy destructivo fenómeno del "golpe de ariete" o los problemas de cavitación en las sensibles redes de tuberías y en las válvulas de retención tanto al arrancar como al detener progresivamente el fluido), en enormes compresores de la industria de refrigeración, en ventiladores de extracción con una inercia monumental y en larguísimas cintas transportadoras. Conviene destacar que un arrancador suave no ofrece la capacidad de controlar la velocidad en régimen permanente de trabajo; su actuación mágica se limita única y exclusivamente a los segundos que dura la rampa de arranque y la de parada.

B. Variador de Frecuencia (VFD - Variable Frequency Drive)

Es unánimemente considerado la joya de la corona del control de motores modernos. También es conocido ampliamente como inversor, inverter o convertidor de frecuencia. Su arquitectura electrónica interna consta de tres etapas de potencia fundamentales: en primer lugar, un robusto puente rectificador (que se encarga de convertir la corriente alterna de la red en corriente continua); en segundo lugar, un amplio bus de corriente continua equipado con enormes bancos de condensadores de filtrado electrolíticos (el denominado DC link); y en tercer y último lugar, un sofisticado puente inversor construido con seis potentes IGBTs de altísima velocidad de conmutación (que vuelve a convertir la tensión continua en una forma de onda alterna finamente sintetizada mediante la compleja técnica de modulación de ancho de pulso o PWM).

• Funcionamiento: El VFD marca la diferencia abismal porque modifica no solamente la amplitud del voltaje suministrado, sino también la mismísima Frecuencia (Hz) de la alimentación de salida. El equipo se encarga en todo momento de mantener constante la proporción de la relación Voltios/Hercio (V/f) para no llegar a saturar magnéticamente el núcleo de chapa del estátor. Esta característica tan especial permite arrancar el pesado motor consumiendo estrictamente la corriente nominal ($I_n$) desde el mismísimo instante cero, logrando entregar el par máximo necesario incluso girando a muy bajas revoluciones (por ejemplo, a tan solo 0.5 Hz). Además de propiciar un arranque impecable y suave como la seda, el variador permite regular con total precisión la velocidad de trabajo a voluntad durante todo el proceso productivo, sincronizar ejes mecánicos de distintas máquinas, o aplicar la útil técnica del frenado regenerativo, recuperando e inyectando la energía cinética de la inercia del rotor de vuelta a la red eléctrica o, alternativamente, disipándola de forma segura en enormes resistencias cerámicas de frenado dinámico.
• Aplicación Típica: Domina ampliamente en el campo de la robótica industrial avanzada, en complejas grúas puente que exigen movimientos de muy alta precisión milimétrica, en sofisticados sistemas de extrusión de plásticos, en sistemas de ventilación climática altamente eficientes (HVAC) acoplados a lazos de control PID para ahorrar energía, en modernos centros de mecanizado CNC y en vertiginosas líneas de empaquetado y embotellado continuo. Su única desventaja real, frente a las obsoletas soluciones electromecánicas anteriores, radica en su mayor coste de inversión o capital inicial, la estricta necesidad de emplear cableado apantallado especial para el motor a fin de evitar dañinas interferencias electromagnéticas (las temidas emisiones EMI) y la potencial generación de componentes armónicos perjudiciales en la red si no se instalan, de manera preventiva, los filtros inductivos de línea adecuados en la alimentación de entrada.

En conclusión, el buen ingeniero o técnico de diseño de automatismos debe evaluar muy meticulosamente la magnitud de la inercia rotacional de la carga ($J$), estudiar con rigor las curvas cruzadas de par resistente de la máquina frente al par motor acelerador a lo largo de toda la velocidad, respetar las estrictas normativas vigentes sobre la calidad de la energía (Power Quality) que impone la empresa comercializadora y, cómo no, tener muy presente el presupuesto económico del proyecto antes de atreverse a redactar las complejas especificaciones técnicas del cuadro eléctrico de control de motores (también conocido como CCM).
