1.4.10. Interpretación de una representación simbolizada

La Lectura de Planos: Un Proceso Estructurado

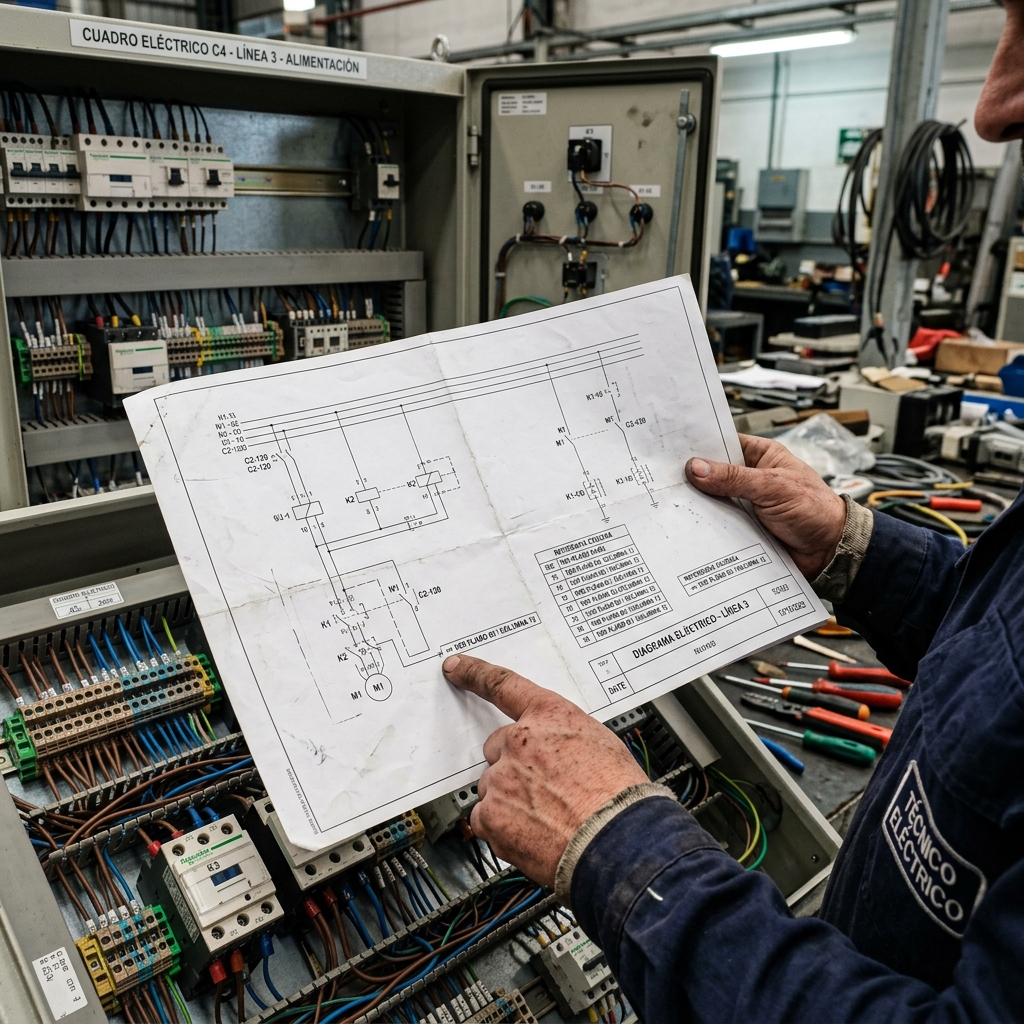

Enfrentarse a un esquema eléctrico industrial complejo por primera vez puede resultar verdaderamente abrumador para cualquier profesional, incluso para aquellos con cierta experiencia en el sector. Un plano típico de un Centro de Control de Motores (CCM) o de una línea de ensamblaje automatizada contemporánea puede contener docenas, o incluso cientos, de páginas interconectadas y densamente pobladas por componentes diversos, cables, regletas y bornas. La clave maestra para lograr una interpretación eficaz no reside en intentar comprender de manera instantánea o global todo el conjunto, sino en la aplicación rigurosa de un método de lectura estandarizado y secuencial que progresa metódicamente desde lo general hasta lo particular, abordando paso a paso las distintas capas de información.

Es imprescindible entender que un plano eléctrico no es un simple dibujo artístico, sino un documento técnico con valor legal e ingenieril estructurado bajo normativas internacionales sumamente estrictas. La norma IEC 61082, por ejemplo, establece de manera precisa las reglas inquebrantables para la preparación y presentación de documentos utilizados en la electrotecnia. Adicionalmente, el estándar IEC 81346 dicta las directrices absolutas para estructurar sistemas industriales y designar elementos, garantizando que un contactor etiquetado como -QA1 en Alemania sea comprendido exactamente de la misma forma por un ingeniero de mantenimiento en España o en cualquier otra parte del mundo. La comprensión de esta universalidad del lenguaje técnico es el primer peldaño hacia la maestría en la interpretación de los esquemas electromecánicos de vanguardia.

Metodología de Interpretación Paso a Paso

1. Análisis Exhaustivo del Cajetín (Carátula) y la Estructura Documental

Antes de posar la mirada sobre un solo símbolo de contactor, motor o relé, el técnico debe dedicar unos minutos a leer de forma minuciosa el cajetín situado, habitualmente, en la esquina inferior derecha del formato (A3 o A4). El cajetín es la carta de presentación del plano; nos indica de manera clara el título específico de la página (ej. "Fuerza Bomba de Impulsión de Fluido Refrigerante 1"), el historial de revisiones del documento, las tensiones de trabajo y mando (por ejemplo, 400V AC para potencia, 24V DC para control), así como la autoría del diseño. Más allá de esto, la comprensión de la estructura de las instalaciones (representada por el signo "=") y del lugar de montaje (representado por el signo "+") resulta absolutamente fundamental para localizar físicamente los componentes en la realidad operativa del taller industrial.

2. Coordenadas Espaciales y Referencias Cruzadas (Cross-References)

Los planos profesionales generados por software CAE (como EPLAN o AutoCAD Electrical) poseen un marco exterior referenciado con letras para las filas (A, B, C.) y números para las columnas (1, 2, 3.). Esta cuadrícula es vital. Si, por ejemplo, en la página 5, columna 2, visualizamos la bobina electromagnética del contactor -KM1, justo al lado encontraremos un texto referencial (ej. /8.3). Esta es una referencia cruzada (o cross-reference) que nos informa lo siguiente: "Los contactos de fuerza trifásicos que son accionados físicamente por el campo magnético de esta bobina se encuentran dibujados en la página 8, columna 3 del actual proyecto". Sin dominar este sistema de navegación espacial referenciada, sería materialmente imposible seguir la lógica de un automatismo moderno de cierta envergadura.

3. Lectura Profunda del Esquema de Fuerza (Circuito de Potencia)

La lectura de un esquema se inicia invariablemente por el circuito de potencia para dilucidar la incógnita de "qué elemento físico se está moviendo o consumiendo gran energía". Este análisis se realiza en un sentido estricto de arriba hacia abajo, siguiendo el flujo direccional de la corriente eléctrica:

1. Alimentación y Barras Distribuidoras: Identificamos el embarrado general de cabecera, denotado típicamente como L1, L2, L3 (fases), N (neutro) y PE (tierra de protección).
2. Aparamenta de Corte, Seccionamiento y Protección: Descendemos visualmente por las líneas para identificar, en primer lugar, el interruptor magnetotérmico, disyuntor guardamotor o fusibles (-Q1 o -F1). Aquí se debe evaluar de cuántos amperios es la protección asignada y qué curva de disparo presenta.
3. Aparamenta de Maniobra y Conmutación: A continuación, identificamos los contactores de potencia (como el -KM1). ¿Observamos un solo contactor, lo que indica un arranque directo simple? ¿Hay dos contactores entrelazados para una inversión de giro electromecánica? ¿O quizá tres contactores para efectuar la clásica transición Estrella-Triángulo?
4. Protección Térmica Independiente: Si el disyuntor no es guardamotor, localizaremos más abajo el relé bimetálico térmico (designado -F2) responsable de proteger el devanado contra sobrecargas moderadas y continuadas en el tiempo.
5. Elemento Receptor Final: Finalmente, en el extremo inferior, llegamos al actuador principal, que suele ser un motor trifásico asíncrono (-M1). En su leyenda adyacente leeremos parámetros vitales como la potencia mecánica en kW, el régimen nominal en RPM y la topología de conexión de la placa de bornes (Delta/Estrella).

4. Lectura Sistemática del Esquema de Mando (Circuito de Maniobra)

Una vez que el técnico ha determinado fehacientemente que el circuito de fuerza tiene el cometido de mover una "Bomba Centrífuga M1" a través del cierre de un "Contactor KM1", pasamos inmediatamente a interpretar el circuito de mando o maniobra para descubrir la respuesta a las preguntas "cómo", "cuándo" y "bajo qué condiciones restrictivas" se ejecutará dicho movimiento. La lectura se realiza fluyendo de arriba hacia abajo y de izquierda a derecha:

1. Identificación de la Tensión de Control: Es prioritario observar las líneas horizontales maestras (superiores e inferiores). ¿Están marcando 230V de corriente alterna (Fase L - Neutro N) o se ha implementado un sistema más seguro de 24V de corriente continua (+24V, 0V) proveniente de una fuente de alimentación conmutada estabilizada?
2. Serie Lógica de Seguridad y Protección (La cadena de parada segura): Siguiendo el trazo eléctrico desde el conductor positivo o de fase activo. Lo primero que dictan las normas que debe instalarse en conexión rigurosamente seriada son aquellos contactos normalmente cerrados (NC) cuyo cometido es detener la instalación ante contingencias graves o averías: Pulsador de Seta de Parada de Emergencia retenido (-S0), contactos NC correspondientes al disparo del relé térmico (-F1 bornes 95-96) y finales de carrera o barreras optoelectrónicas de máxima seguridad perimetral.
3. Ramas Paralelas de Control y Automatismo: Estudiamos detalladamente los caminos alternativos por los que la corriente puede llegar a excitar la bobina del contactor principal (-KM1). Identificamos pulsadores de Marcha de tipo Normalmente Abiertos (NO) y, de forma crucial en automatismos cableados puros, localizamos el contacto auxiliar 13-14 del propio -KM1 que se instala puenteando (en paralelo) el pulsador de marcha, conformando lo que se denomina Realimentación, Enclavamiento eléctrico o memoria de relé.
4. Subsistema de Señalización Acústica y Luminosa: Verificamos qué elementos indicadores (por ejemplo, el piloto luminoso -H1 color verde de motor en funcionamiento, o el piloto -H2 color rojo de alarma de disparo térmico persistente) se iluminan en el panel frontal del armario en concordancia directa con los cambios de estado de los contactos auxiliares de la aparamenta principal.

El dominio pleno de esta lectura estructurada transforma un intrincado laberinto de líneas negras y símbolos incomprensibles en una narración lógica perfectamente descriptiva, un algoritmo electromecánico que revela con absoluta transparencia el comportamiento previsto de la maquinaria industrial en su estado operativo, permitiendo al mismo tiempo anticipar y diagnosticar un altísimo porcentaje de las averías funcionales con solo revisar las condiciones de los bucles de mando y enclavamiento.
