1.3.6. Solenoides

Conceptos Fundamentales de los Solenoides

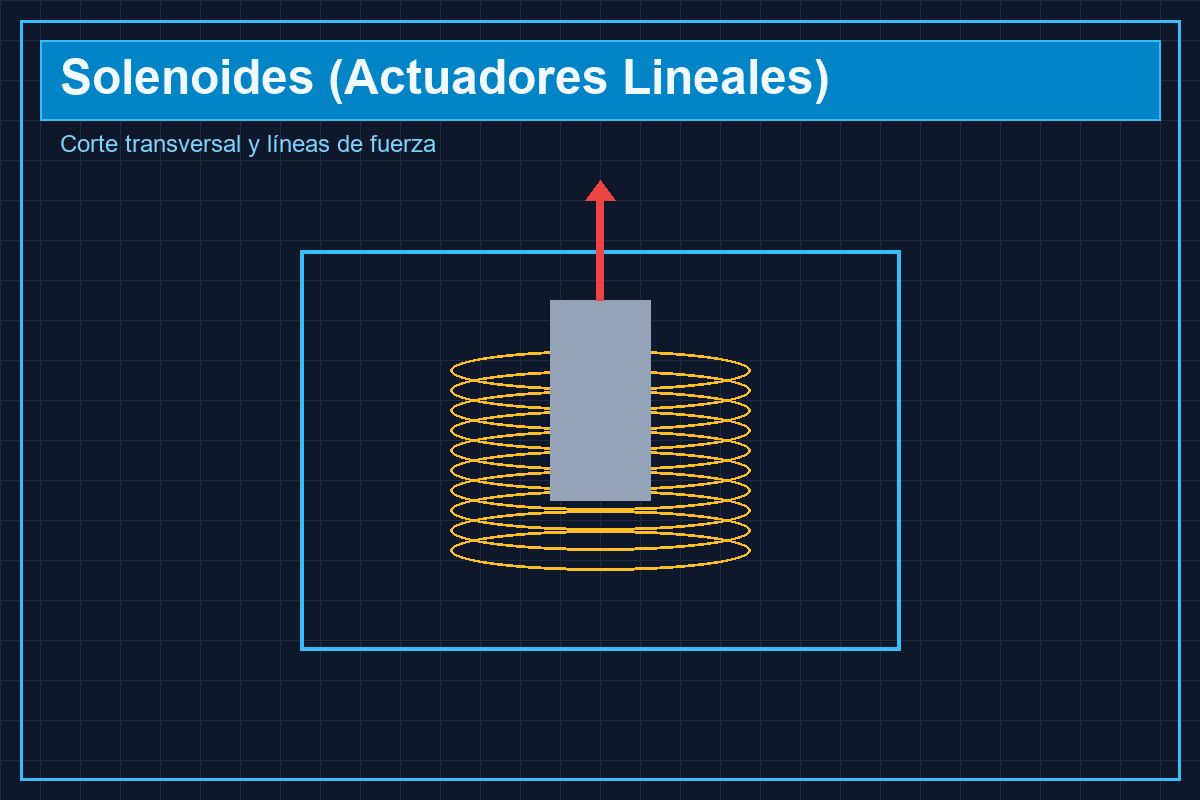

• Un solenoide es un dispositivo electromagnético diseñado para convertir energía eléctrica en un movimiento mecánico lineal. A diferencia de los motores eléctricos rotativos, que proporcionan un par de giro continuo, el solenoide genera un movimiento de traslación rectilíneo, típicamente sobre una distancia corta y definida denominada "carrera" (stroke). Su construcción básica consta de una bobina de hilo de cobre aislado (inductor) enrollada alrededor de un núcleo o carrete hueco, y un vástago móvil o armadura ferromagnética que puede deslizarse por el interior de dicho hueco.



• El principio de funcionamiento del solenoide se basa en la ley de Ampère y en la fuerza de reluctancia. Cuando una corriente eléctrica circula por la bobina, se genera un campo magnético intenso en su interior. Las líneas de flujo magnético buscan el camino de menor resistencia magnética (reluctancia), lo que induce a la armadura ferromagnética móvil a introducirse en el núcleo hueco de la bobina para cerrar el circuito magnético de la forma más eficiente posible. Esta tendencia a minimizar la reluctancia genera la fuerza de atracción electromagnética que mueve el vástago.



Partes Principales y Construcción

Los componentes esenciales de un solenoide industrial son:

• La Armadura (Plunger o Núcleo Móvil): Es el elemento pasivo de material ferromagnético blando (como el hierro dulce), que es atraído por el campo magnético. Transmite la fuerza mecánica al mecanismo externo.
• El Yugo o Carcasa (Frame): Estructura metálica externa que rodea la bobina y sirve para canalizar el flujo magnético de retorno, aumentando significativamente la eficiencia y la fuerza del solenoide al reducir la dispersión magnética en el aire.
• El Muelle de Retorno (Spring): Dado que el electromagnetismo solo puede generar fuerza de atracción (nunca de repulsión hacia un material ferromagnético), se requiere un resorte mecánico para devolver la armadura a su posición inicial o de reposo cuando se interrumpe la corriente eléctrica.

Tipos de Solenoides según su Accionamiento

Dependiendo de cómo transmiten la fuerza al mecanismo externo, los solenoides se clasifican principalmente en dos categorías:

1. Solenoides de Tracción (Pull): En este diseño, la energización de la bobina atrae la armadura hacia el interior del núcleo, tirando de la carga acoplada a ella. Es el diseño más común y natural para un solenoide.
2.
   Solenoides de Empuje (Push): Funcionalmente son idénticos a los de tracción en su interior, pero incorporan un vástago prolongado no magnético (por ejemplo, de acero inoxidable o latón) que atraviesa el núcleo fijo. Al ser atraída la armadura, empuja el vástago hacia el exterior por el extremo opuesto.

Existe también una variante muy importante en la industria moderna: los Solenoides Biestables (Latching Solenoids). Estos solenoides incorporan un imán permanente en su estructura. Un pulso eléctrico de una polaridad atrae la armadura y el imán permanente la retiene mecánicamente en esa posición sin consumir energía adicional. Para liberar la armadura, se aplica un pulso eléctrico de polaridad inversa que anula momentáneamente el campo del imán, permitiendo que el muelle de retorno expulse la armadura. Son fundamentales para el ahorro energético en aplicaciones operadas por baterías o de ciclo de retención largo.

Dinámica: La Curva Fuerza-Carrera (Force-Stroke Curve)

El comportamiento mecánico de un solenoide no es lineal. La fuerza que ejerce la armadura varía drásticamente dependiendo de su posición dentro de la bobina. Esta relación se describe mediante la curva fuerza-carrera.

1. En la posición inicial, cuando el entrehierro (el espacio de aire entre la armadura móvil y el tope fijo del núcleo) es máximo, la reluctancia del circuito magnético es alta y, por tanto, el flujo magnético y la fuerza de atracción son mínimos. A medida que la armadura se desplaza hacia el interior, el entrehierro disminuye, la reluctancia cae y el flujo magnético aumenta exponencialmente. Esto provoca que la fuerza de atracción aumente vertiginosamente a medida que la armadura se acerca al final de su carrera.

2. Este comportamiento es ideal para accionar mecanismos que requieren una fuerza creciente, pero presenta un desafío de ingeniería: el "golpe de fin de carrera". Si la armadura no tiene una carga que frene su avance, impactará violentamente contra el núcleo estático, lo que a la larga puede causar la fatiga mecánica del componente. Por ello, los solenoides suelen requerir amortiguación mecánica o una carga adaptada.

Ciclo de Trabajo (Duty Cycle) y Calentamiento

Uno de los parámetros técnicos más críticos en la selección de un solenoide es su ciclo de trabajo. La corriente que atraviesa la bobina genera calor debido al efecto Joule (P = I²·R). Si el solenoide permanece energizado continuamente, la temperatura de la bobina aumentará hasta estabilizarse (o quemarse si se supera el límite térmico del aislamiento del cobre).

El Ciclo de Trabajo se define como la relación porcentual entre el tiempo de encendido (T_on) y el tiempo total del ciclo (T_on + T_off). Se clasifica típicamente en:

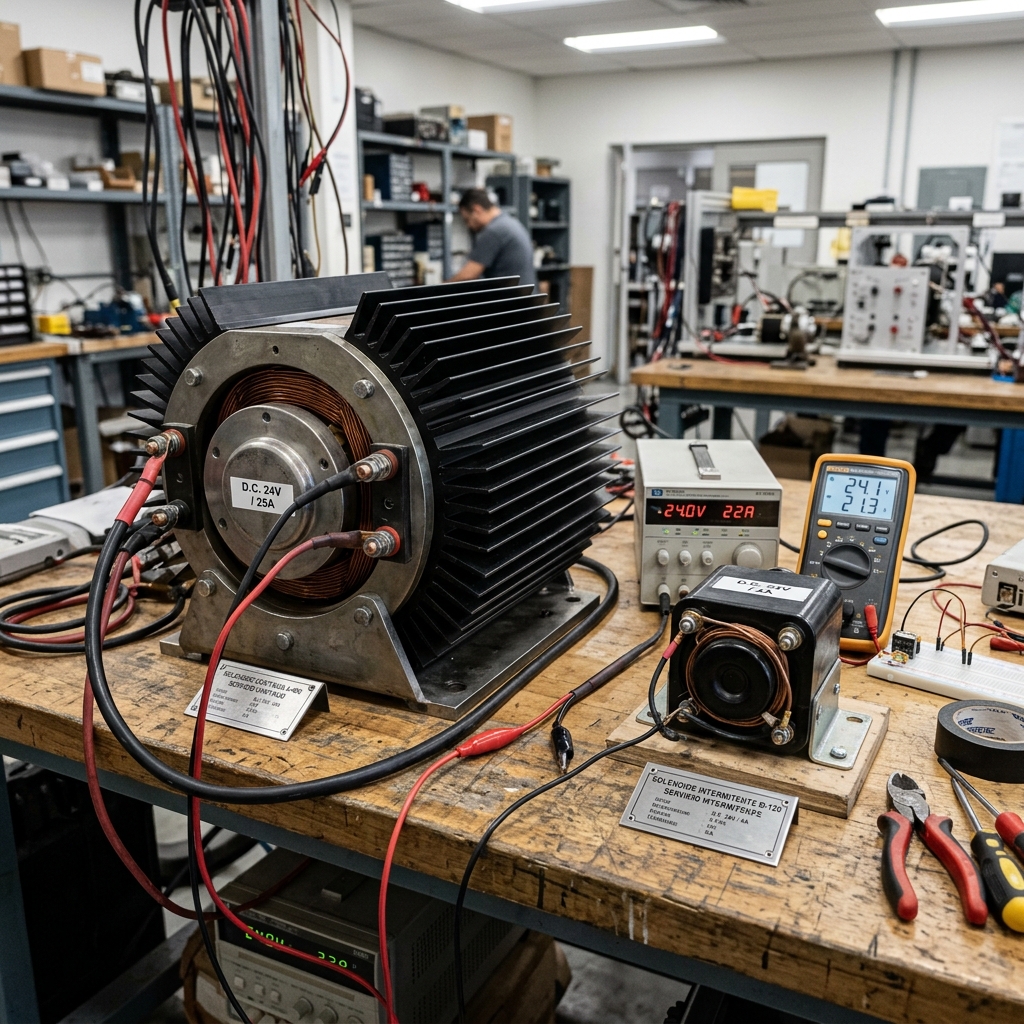

• Intermitente (ej. 25%, 50% Duty Cycle): El solenoide solo puede estar energizado durante una fracción del tiempo total y requiere un período de descanso para disipar el calor. A cambio, al tolerar picos de corriente mucho mayores durante tiempos cortos, pueden desarrollar fuerzas muchísimo más altas en el mismo tamaño físico.

Solenoides en Corriente Continua (DC) frente a Corriente Alterna (AC)

Existen diferencias notables entre los solenoides diseñados para funcionar en DC y en AC.

• Solenoides DC: Tienen una corriente constante definida únicamente por la resistencia óhmica del cable de cobre (Ley de Ohm: I = V/R). Su funcionamiento es silencioso y suave. La corriente en el momento de la conexión (inrush) es idéntica a la corriente de mantenimiento.

• Solenoides AC: Su corriente está determinada no solo por la resistencia, sino principalmente por la reactancia inductiva de la bobina (Z = v(R² + XL²)). Cuando el entrehierro es máximo (al iniciar la carrera), la inductancia es baja y la reactancia es mínima, lo que provoca un enorme pico de corriente de arranque (Inrush current) que puede ser de 5 a 10 veces superior a la corriente nominal. A medida que la armadura entra y cierra el circuito magnético, la inductancia aumenta, incrementando la reactancia y reduciendo la corriente de forma automática hasta el valor de mantenimiento (Holding current).

Además, al trabajar con corriente alterna que cruza por cero 100 veces por segundo (en redes de 50 Hz), la fuerza magnética desaparece momentáneamente en cada cruce por cero, lo que provocaría que el muelle intentara abrir el solenoide generando un fuerte zumbido o vibración (chatter). Para evitarlo, los solenoides de AC incorporan una espira de sombra (shading coil) en la cara polar del núcleo estático. Esta espira de cobre crea un pequeño flujo magnético desfasado en el tiempo que mantiene la armadura atraída durante los cruces por cero de la corriente principal.
