El Puente entre la Electricidad y la Fluídica
Una electroválvula (también conocida como válvula solenoide o válvula electromagnética) es un dispositivo híbrido que combina la física del electromagnetismo con la mecánica de fluidos. Su función primordial es controlar el flujo, la dirección o la presión de un fluido (ya sea un gas como el aire comprimido, o un líquido como agua o aceite hidráulico) en respuesta a una señal eléctrica.
En el corazón de toda electroválvula reside un solenoide. Cuando el sistema de control (un PLC, un relé o un microcontrolador) envía tensión a la bobina del solenoide, el campo magnético generado mueve la armadura interna. Esta armadura está mecánicamente vinculada a un obturador, un carrete deslizante o una membrana que, al desplazarse, abre, cierra o desvía los conductos internos del fluido en el cuerpo de la válvula. Es, en esencia, un interruptor eléctrico, pero para cañerías y fluidos.
Arquitecturas de Accionamiento: Acción Directa vs Servo-Pilotadas
No todas las electroválvulas abren el paso del fluido aplicando la fuerza bruta del electromagnetismo. Atendiendo al diámetro del conducto y a la presión del fluido, existen dos enfoques de diseño radicalmente distintos:
1. Electroválvulas de Acción Directa: En este diseño simple y robusto, el émbolo magnético (armadura) actúa directamente sobre el orificio de paso del fluido, levantando físicamente el sello contra la presión de la línea. Su principal ventaja es que pueden operar desde "0 bar", es decir, no necesitan que exista presión en el fluido para funcionar; operan incluso en vacío o circuitos de gravedad. Su gran desventaja es que para diámetros grandes o presiones muy altas, la fuerza magnética requerida sería colosal, obligando a usar bobinas gigantescas de altísimo consumo.
2. Electroválvulas Servo-pilotadas (o de Acción Indirecta): Esta es la solución ingenieril para manejar grandes caudales y presiones con bobinas eléctricas diminutas y de bajo consumo. En lugar de levantar el cierre principal, el solenoide abre un minúsculo "orificio piloto". Al abrirse este orificio, se desequilibra la presión del propio fluido sobre una gran membrana o pistón principal en el interior de la válvula. Es decir, es la propia presión de la red de fluido la que realiza el trabajo pesado de abrir la válvula principal, mientras que la electricidad solo da la orden inicial actuando como "gatillo".
El Requisito Crítico: Tienen una enorme limitación de diseño; requieren una Presión Diferencial Mínima (?P min, típicamente 0.5 o 1 bar) entre la entrada y la salida para poder abrirse. Si se instalan en circuitos sin presión (como el vaciado de un tanque por pura gravedad o un circuito cerrado de calefacción sin bomba circuladora activa), el solenoide hará "clic", pero la válvula principal jamás se abrirá al faltar la fuerza hidráulica que la asista.
Vías, Posiciones y Estado de Reposo
El estándar industrial clasifica funcionalmente las electroválvulas mediante un sistema de numeración "Vías/Posiciones" y por su estado sin tensión eléctrica (estado de reposo):
- Posiciones: Son los estados estables en los que pueden estar interconectadas esas vías. Lo normal son 2 posiciones (Encendido/Apagado), aunque en hidráulica existen de 3 posiciones (con un punto central o neutro).
- Normalmente Cerrada (NC): Cuando la bobina no recibe tensión, un muelle mecánico fuerza el cierre de la válvula, bloqueando el paso del fluido. Es la configuración más segura para evitar derrames en caso de apagón.
- Normalmente Abierta (NA o NO): Sin electricidad, el muelle mantiene la válvula abierta, permitiendo el libre paso del fluido. Se cierra solo al aplicarle tensión. Son raras, pero vitales en circuitos de refrigeración de emergencia.
Una denominación muy frecuente en la industria es, por ejemplo, "Electroválvula Neumática 5/2 Monoestable". Esto indica 5 puertos, 2 posiciones posibles, y que cuenta con una única bobina (con retorno por muelle), volviendo siempre a la misma posición al cortar la corriente.
Especificaciones y Dimensionamiento Industrial
Al seleccionar una electroválvula, no basta con conocer el voltaje de la bobina. Los ingenieros deben evaluar rigurosamente:
El Factor de Caudal (Kv o Cv): Es un número estandarizado que indica cuánta agua (o fluido) puede atravesar la válvula totalmente abierta bajo una caída de presión de 1 bar. Es fundamental para evitar estrangular el sistema (instalar una válvula demasiado pequeña) o desperdiciar dinero y peso (instalar una gigantesca). A mayor Kv, mayor es la sección transversal interna libre de la válvula.
Rango de Presión Admisible: Indica la Presión de Trabajo Máxima (ej. 10 bar o 160 psi) que soportan los sellos sin reventar ni bloquearse, y la Presión Mínima requerida (esencial, como vimos, en las servo-pilotadas).
Compatibilidad de Materiales: El cuerpo puede ser de latón (agua, aire), acero inoxidable (industria química, alimentaria, fluidos corrosivos) o polímeros técnicos (riego agrícola). Los sellos internos (juntas tóricas) son igualmente críticos: NBR (aceites, aire frío), EPDM (agua caliente, vapor) o FKM/Viton (combustibles, altas temperaturas). Un sello equivocado se degradará o se hinchará en días, atascando la válvula irreversiblemente.

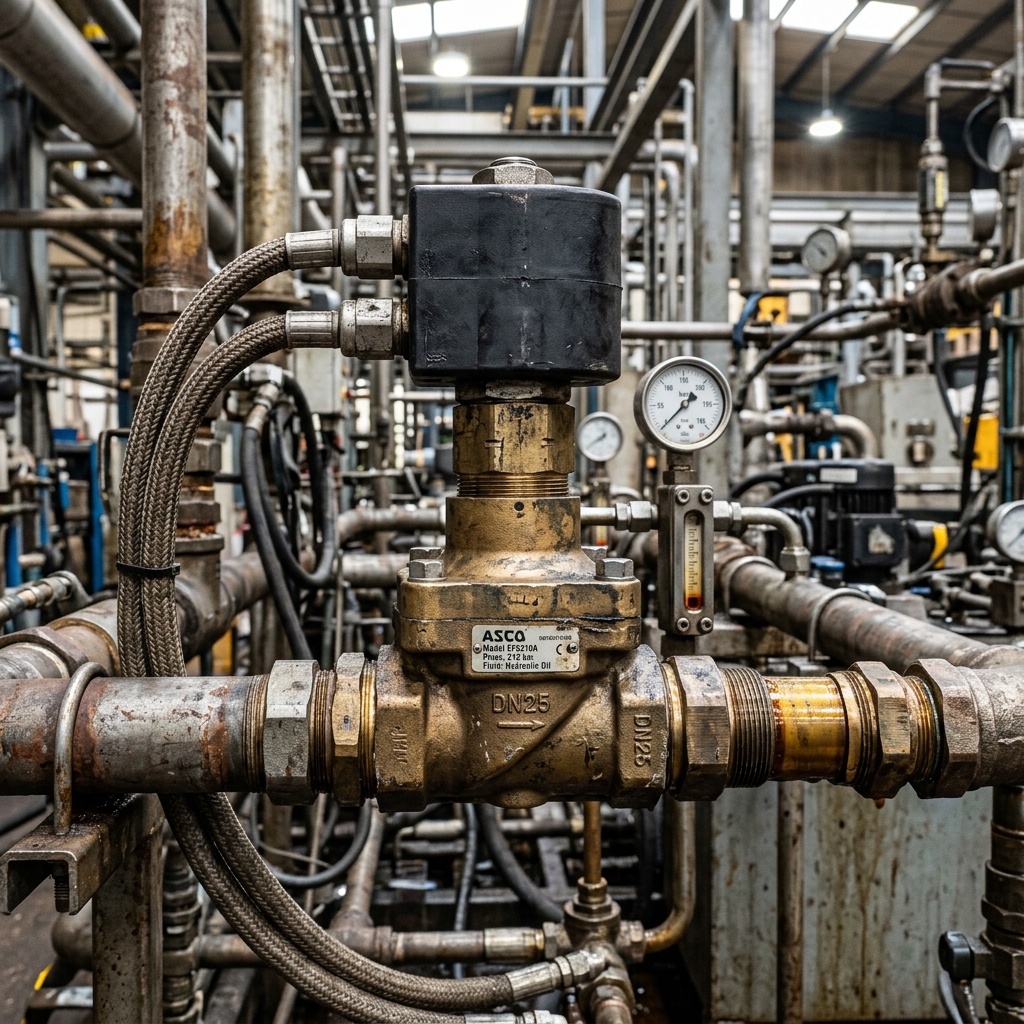

Figura: Electroválvula industrial pesada conectada a red hidráulica
Ponte a prueba
1. Usted diseña el sistema de vaciado por gravedad de un tanque de agua en una granja, donde la presión en la base del tanque es mínima (casi cero bar). ¿Qué tipo de electroválvula es la ÚNICA que funcionará correctamente?
2. En la nomenclatura estándar industrial, ¿qué significa que una válvula sea "3/2 NC"?
3. ¿Qué problema mecánico catastrófico se produciría si instala una electroválvula de latón con juntas estándar de NBR en una línea por la que circula vapor de agua a 140°C?
💡 Interactúa con la Inteligencia Artificial
Un error muy común en el diseño de automatismos es no considerar la "Sobrepresión por golpe de ariete" (Water Hammer) al cerrar bruscamente una electroválvula de agua de gran diámetro.
Para profundizar en las soluciones ingenieriles a este problema fluídico-electromecánico, usa el siguiente prompt en tu chat con la IA:
🔧 Laboratorio Práctico
Dimensionado del Cableado para Cuadros de Válvulas Remotos
En plantas de proceso, es habitual controlar grandes bloques de electroválvulas desde un armario de PLC central situado lejos de la maquinaria. Si varias válvulas servo-pilotadas en DC se abren a la vez, el pico de consumo simultáneo a baja tensión (24V DC) puede generar una gran caída de tensión en tiradas largas. Si a la bobina le llega menos de 20V (generalmente el umbral mínimo de atracción), la válvula no tendrá fuerza magnética para superar al muelle y no se abrirá, paralizando la fábrica.
- Calcula la potencia simultánea de un bloque de 8 electroválvulas de 24V DC que consumen 15W cada una, asumiendo que pueden encenderse todas a la vez.
- Usa el "Módulo 3: Caída de Tensión y Sección de Cable" de la calculadora para asegurar que con una distancia de 60 metros, la caída de tensión no exceda el 5% (lo que garantizará que lleguen más de 22.8V a las válvulas). Recuerda que al ser DC, debes realizar el cálculo simulando un circuito monofásico.
Evaluación: Pon a Prueba tus Conocimientos
Selecciona la opción correcta para cada pregunta.
1. ¿Cuál es el principio fundamental de una electroválvula?
2. ¿Qué característica clave distingue a una electroválvula de acción directa?
3. ¿Cuál es el requisito crítico para que una electroválvula servo-pilotada funcione?
