Más allá del relé: La física del fuego eléctrico

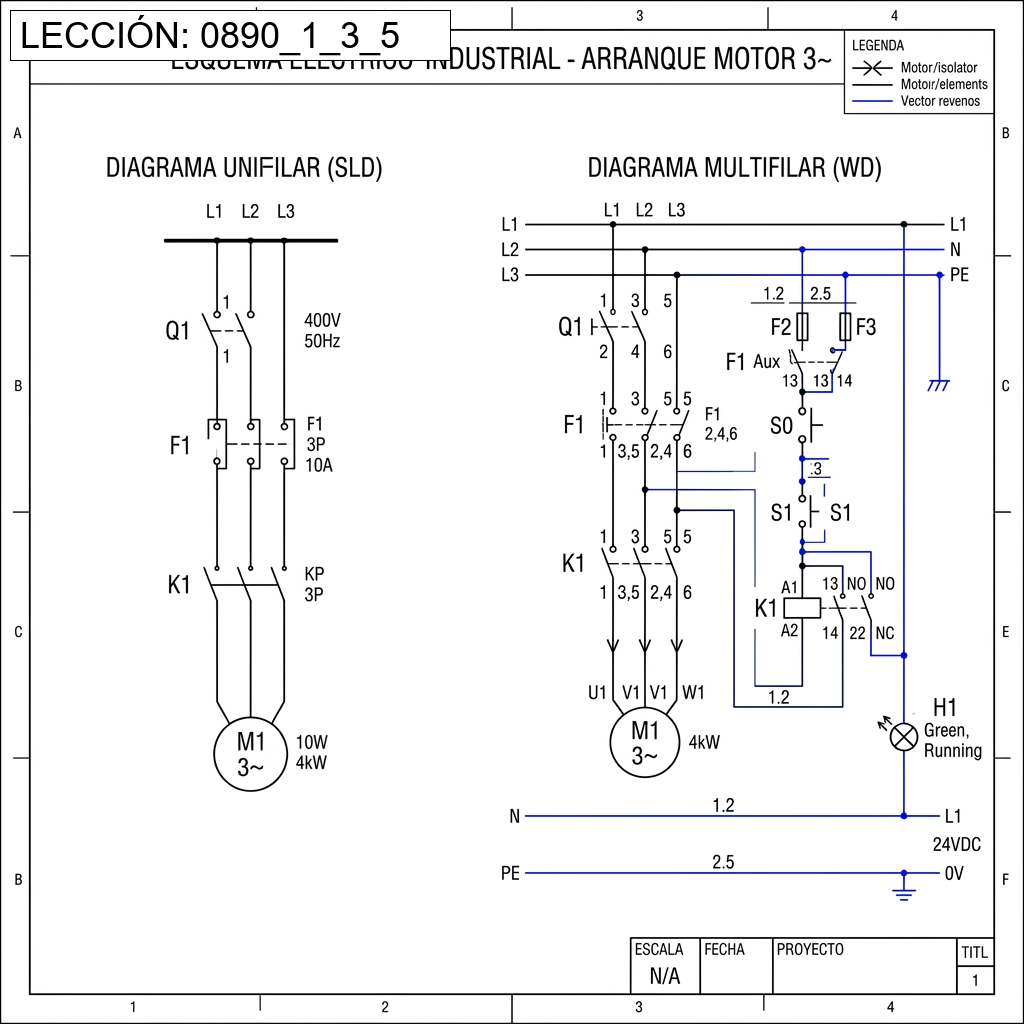

Si observamos el esquema unifilar de un relé y el de un contactor, parecen gemelos idénticos: ambos tienen una bobina electromagnética (terminales A1 y A2) y ambos tienen contactos mecánicos que se cierran al recibir tensión. Sin embargo, la diferencia entre ambos es como la diferencia entre un mechero de bolsillo y el motor de un cohete espacial. El contactor es un dispositivo masivo, diseñado específicamente para gobernar las terroríficas corrientes que circulan por la red trifásica de 400V hacia las cargas más pesadas de la industria.
Para entender la necesidad de un contactor, primero debemos entender qué sucede en el instante exacto en que abrimos un circuito que alimenta a un motor funcionando a plena carga. Como vimos al estudiar las cargas inductivas, el campo magnético del motor se resiste furiosamente a desaparecer. Cuando los platinos de cobre empiezan a separarse físicamente (apenas unos milímetros), la tensión salta a través del aire. El aire, que normalmente es un aislante perfecto, es literalmente arrancado de sus electrones (ionizado) por el enorme voltaje inductivo transitorio. El gas se convierte en **Plasma**, el cuarto estado de la materia, creando un arco eléctrico brillante y ensordecedor que arde a temperaturas superiores a los 3.000 ºC. Si intentamos abrir un circuito de 100 Amperios con un relé pequeño, el plasma derretirá el plástico en milisegundos, soldará los contactos, y el motor jamás se apagará.
El **Contactor** es la respuesta de la ingeniería a este fuego termodinámico. Los platinos del contactor (polos de fuerza: L1, L2, L3) no son simples chapas de cobre, sino robustos bloques de aleaciones exóticas de Plata-Óxido de Cadmio o Tungsteno, diseñados para resistir la brutal erosión del plasma. Pero su verdadera magia se esconde en su carcasa de poliéster reforzado con fibra de vidrio: las **Cámaras Apagachispas**. Sobre cada polo de fuerza, existe una cámara con pequeñas aletas deflectoras de chapa de acero (aletas de De-ionización). Cuando el arco eléctrico nace al separarse los platinos, el propio campo magnético del arco interactúa con el acero, "empujando" el plasma hacia arriba, estirándolo y troceándolo contra las aletas frías. Al estirar y enfriar el arco, su resistencia eléctrica se dispara, extinguiéndose en apenas 10 milisegundos (medio ciclo de la onda alterna) antes de que pueda destruir el contactor.
Figura: Impacto mecánico de la armadura pesada contra el tope
Las Categorías de Empleo (Norma IEC 60947-4)
El castigo térmico que sufre un contactor no depende solo de la cantidad de Amperios (Intensidad Nominal), sino del *tipo de carga* a la que se enfrenta. Arrancar un gran radiador eléctrico de 20.000 Watios es "fácil" para el contactor: la corriente no sube al encenderse y no hay arco brutal al apagarse. Arrancar un motor asíncrono de 20.000 Watios es un infierno: en el instante de cierre (con el rotor bloqueado a 0 RPM), el motor exige 7 veces más amperios que su valor nominal, y al abrir el circuito, genera el arco de plasma que hemos descrito. Por lo tanto, un contactor que sirve para encender 40 Amperios de calefacción, podría desintegrarse si intentara arrancar 40 Amperios de motor rotatorio.
Para evitar que los ingenieros jueguen a la ruleta rusa con los incendios, la normativa internacional impone la clasificación de los contactores en las llamadas **Categorías de Empleo (AC)** para corriente alterna:
1. **Categoría AC-1**: Se utiliza para gobernar cargas puramente resistivas o débilmente inductivas (cos f > 0.95). Su ecosistema son los hornos de resistencia pura, bancos de calefacción estática y distribuciones limpias. El contactor no sufre en exceso.
2. **Categoría AC-3**: Es el caballo de batalla de la industria. Se utiliza para gobernar **Motores de Jaula de Ardilla** en régimen normal (arranque directo y desconexión a velocidad nominal). Los contactos están sobredimensionados masivamente para soportar la enorme corriente de arranque (Inrush Current) del motor frío, sin que los platinos se suelden por fusión del metal.
3. **Categoría AC-4**: Es el infierno absoluto para la conmutación mecánica. Se exige cuando el motor no solo arranca, sino que se le somete a un régimen severo de paradas bruscas y, sobre todo, **Inversión de giro a contracorriente** (enchufado). Imagina un torno gigante girando a 1500 RPM a la derecha, y el PLC manda un pulso para girar a la izquierda violentamente usando la corriente como freno mecánico electromagnético. La temperatura del plasma en los platinos es devastadora, y un contactor AC-4 debe tener contactos de aleaciones extremas para sobrevivir a esta fatiga. Suelen ser el doble de grandes y caros que sus homólogos AC-3 de la misma intensidad nominal.
Un instalador que ignore las etiquetas de Categoría de Empleo y seleccione el contactor basándose únicamente en el "Amperaje" marcado en la primera línea de especificaciones, está sentenciando la máquina al fallo prematuro y comprometiendo gravemente la seguridad de la planta industrial. La física del arco eléctrico no perdona el ahorro de costes ignorante.
💡 Interactúa con la Inteligencia Artificial
Para comprender matemáticamente por qué un contactor se quema si te equivocas de Categoría de Empleo, introduce este prompt:
Actúa como un perito técnico de Siemens analizando un contactor siniestrado. Escribe un script en Python que calcule la energía calorífica transitoria (en Julios, mediante E = ? i(t)² * R dt) que deben disipar los platinos de un contactor al cerrar un circuito. El script debe comparar dos casos para un contactor de '40 Amperios Nominales': Caso A (Carga AC-1, horno resistivo, corriente constante de 40A) y Caso B (Carga AC-3, motor de jaula de ardilla, que arranca exigiendo 280A durante los primeros 400 milisegundos). Al mostrar el resultado, justifica por qué el Caso B soldaría los platinos si el contactor fuera barato y de categoría inferior.📝 Autoevaluación 1
Contexto: En un taller mecánico, la guillotina de corte pesada (impulsada por un gran motor trifásico) sigue funcionando a toda velocidad incluso después de que el PLC ha cortado la señal de mando y el cuadro eléctrico está en estado de "Parada de Emergencia". Al abrir el armario, ves que el contactor del motor está pegado, negándose a soltarse a pesar de no recibir 24V en la bobina.
Pregunta: Desde la física del arco eléctrico de potencia, ¿cuál es el diagnóstico más probable y la causa raíz del siniestro?
📝 Autoevaluación 2
Contexto: Estás inspeccionando las "Cámaras Apagachispas" de poliéster reforzado con fibra de vidrio ubicadas en la parte superior del chasis de un contactor pesado de la marca Telemecanique, diseñado para interrumpir 100 Amperios asíncronos.
Pregunta: ¿Cuál es el mecanismo físico subyacente por el cual estas misteriosas cámaras consiguen extinguir el rugiente arco de plasma que se genera al abrir el circuito de los motores?
📝 Autoevaluación 3
Contexto: Te solicitan presupuesto para fabricar el cuadro de control de una sofisticada cinta transportadora minera bidireccional. El motor deberá cambiar de sentido de avance continuamente sin apenas detenerse, invirtiendo fases a toda potencia para "frenar en seco" (frenado a contracorriente de tapón) y girar al revés para limpiar los atascos de escombros de la mina.
Pregunta: De acuerdo con las normas IEC, ¿qué Categoría de Empleo innegociable debe tener grabada en su chasis el contactor que vas a presupuestar, si no quieres que acabe chamuscado la primera semana?
🔧 Laboratorio Práctico con el Simulador
El error más común de los integradores novatos es agrupar decenas de contactores masivos (que disipan calor interno de sus potentes bobinas de excitación) pegados hombro con hombro sin respetar las distancias de refrigeración. Abre la Calculadora Interactiva y ve a Ventilación de Cuadros (#modulo-ventilacion-cuadros).
- Simula la instalación en un armario estanco sin lamas de 20 contactores pesados (Categoría AC-3 para motores de 15kW), cada uno disipando 10W por calor de bobina y efecto Joule de los platinos.
- Comprueba el rápido incremento de la temperatura interior. Si no obligamos la convección mecánica mediante ventiladores instalados en la zona inferior/superior, el cobre de las bobinas de los contactores sufrirá una aceleración exponencial en la pérdida del aislamiento, y los platinos se recalentarán y fundirán a menor corriente nominal.
