El centinela entre dos mundos

Antes de la llegada de los Autómatas Programables (PLCs) con sus microprocesadores de silicio, toda la "inteligencia" de las fábricas se programaba literalmente doblando cables y conectándolos a centenares de **Relés**. Esta disciplina se conocía como "Lógica Cableada". Un relé no es más que un interruptor accionado a distancia mediante un electroimán. Su invención en 1835 por Joseph Henry permitió que el telégrafo funcionara a largas distancias, "relevando" (de ahí su nombre) la débil señal morse para inyectarle energía fresca desde baterías locales.

Esquema técnico
Figura: Esquema técnico. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
Esquema técnico detallado de un circuito de interfaz con relé. A la izquierda, una salida de transistor de un PLC (Autómata Programable) alimentando a 24V DC la bobina de un relé electromecánico. A la derecha, los contactos del relé conmutando un circuito de potencia de 230V AC que alimenta la bobina de un contactor. Debe visualizarse claramente el aislamiento galvánico entre el circuito de control y el de potencia, con etiquetas claras para cada componente y voltaje.
Figura: Representación visual. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

En la industria moderna, aunque el PLC ha absorbido la lógica compleja (contadores, temporizadores, bucles PID), el relé sigue siendo absolutamente imprescindible como dispositivo de "Interfaz" o "Preaccionador". Las salidas a transistor de un PLC moderno son de una fragilidad extrema; están diseñadas para conmutar fracciones de amperio a 24V DC. Si intentamos conectar directamente a una de estas salidas la gigantesca bobina de un contactor de 400A (que demanda mucha energía solo para excitar su electroimán), el transistor del PLC se quemará. Peor aún, si la bobina del contactor trabaja a 230V AC, es físicamente imposible conectarla al transistor de 24V DC del PLC. Aquí es donde el relé actúa como traductor y salvavidas.

Fotografía realista industrial de un electricista de mantenimiento diagnosticando un cuadro eléctrico. El foco está en una fila de relés de interfaz estrechos montados en un carril DIN. Se aprecian las finas conexiones de 24V DC que vienen de un PLC adyacente y los cables de mayor sección de 230V AC que salen de los contactos del relé hacia un contactor de potencia mucho más grande y robusto. Iluminación profesional y nítida.
Figura: Representación visual. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

El relé electromecánico de interfaz (típicamente montado en finos zócalos de carril DIN) posee una bobina minúscula y altamente eficiente. El PLC alimenta esta bobina inofensiva con sus 24V DC. Al hacerlo, el relé atrae magnéticamente una pletina mecánica y cierra sus contactos (platinos) de salida. Estos platinos están diseñados para soportar 230V AC y hasta 6 o 10 Amperios. Son estos platinos robustos los que realmente alimentarán a la ruidosa y destructiva bobina del gran contactor. Gracias al **Aislamiento Galvánico** (la separación física de milímetros de aire y plástico entre la bobina del relé y sus platinos), cualquier chispa, cortocircuito o sobretensión letal que ocurra en la red de 230V se estrellará contra los platinos del relé, destruyendo el relé (que cuesta 5 euros) pero salvando intacto al autómata programable (que cuesta 1500 euros).

Fotografía realista
Figura: Aplicación realista. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

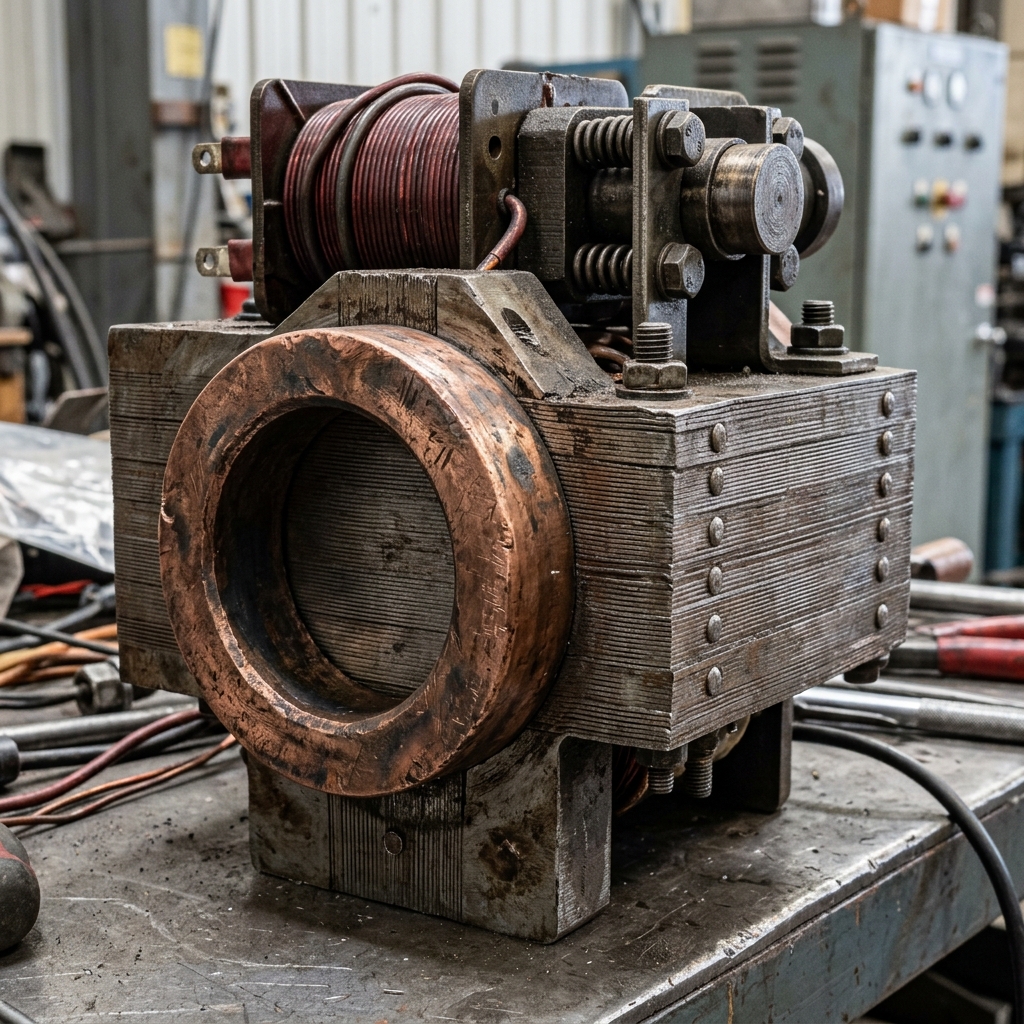

Figura: Espira de sombra incrustada en el núcleo laminado

Multiplicación de contactos y la Fatiga Electromecánica

Además de aislar, el relé tiene una función topológica vital: la **Multiplicación de Señales**. A menudo, una sola señal de alarma del PLC necesita activar simultáneamente una sirena visual de 24V, parar un variador de frecuencia mediante un contacto libre de potencial (seco), y enviar una señal de confirmación a un cuadro de bomberos a 230V AC. Un relé puede venir equipado con 4 "Contactos Conmutados" (Common, NO - Normally Open, NC - Normally Closed). Al activar la bobina única, los 4 platinos cambian de estado a la vez, aislando eléctricamente las cuatro redes diferentes pero sincronizándolas lógicamente en el tiempo.

Pero el relé electromecánico tiene un enemigo mortal: la **Fatiga Mecánica y el Arco Eléctrico**. Cada vez que los platinos se cierran, golpean el cobre. Cada vez que se abren interrumpiendo corriente, se genera una microchispa microscópica de plasma (arco eléctrico) que erosiona la aleación de plata del contacto y genera ozono. Un relé mecánico típico tiene una vida útil de "10 millones de maniobras mecánicas" (en vacío) y "100.000 maniobras eléctricas" (con carga nominal). En aplicaciones domóticas (encender una luz tres veces al día) durará 90 años. En aplicaciones industriales de control térmico (encender una resistencia del horno de secado cada 2 segundos), el relé realizará 43.000 maniobras al día; morirá con los contactos fundidos o "soldados" en apenas tres días de producción ininterrumpida.

Para estas conmutaciones frenéticas de "alta frecuencia", la ingeniería inventó el **Relé de Estado Sólido (SSR - Solid State Relay)**. El SSR es una maravilla de la física cuántica de semiconductores. No posee bobina, ni yugo móvil, ni platinos, ni muelles. Físicamente no hay nada que se mueva dentro de él. En su interior, un LED infrarrojo brilla cuando recibe los 24V del PLC. A milímetros de distancia (dentro del mismo encapsulado opaco de resina epoxi), un Fototransistor o Fototriac detecta esa luz y, por efecto fotoeléctrico cuántico, permite el paso de los amperios de potencia. Mantiene un aislamiento galvánico perfecto utilizando luz infrarroja en lugar de magnetismo. Al no haber piezas mecánicas ni arco de fuego, su vida útil es teóricamente infinita (miles de millones de conmutaciones), siendo el rey absoluto en hornos PID y control lumínico rápido. Su único gran inconveniente es que el silicio interno tiene una resistencia eléctrica residual (no es un cortocircuito puro como el cobre de un platino), por lo que un SSR disipa calor por Efecto Joule y requiere ser atornillado a grandes aletas de aluminio para no derretirse si conmuta grandes intensidades.

💡 Interactúa con la Inteligencia Artificial

Para profundizar en los límites del estado sólido y su requerimiento térmico, lanza este prompt:

Actúa como un ingeniero de I+D en electrónica de potencia. Escribe un script en Python que calcule la disipación térmica (en Watios) de un Relé de Estado Sólido (SSR) de 50 Amperios, asumiendo que el Triac interno tiene una caída de voltaje directa en conducción (Vf) de 1.2 Voltios. Luego, aplicando las fórmulas de resistencia térmica (Rth) desde la 'Unión al Ambiente', calcula qué tamaño de disipador de aluminio (en ºC/W) necesito instalarle en un armario a 40ºC para evitar que el chip de silicio supere los 125ºC críticos y se autodestruya.

📝 Autoevaluación 1

Contexto: Te piden diseñar el encendido intermitente de la baliza luminosa de una inmensa grúa portuaria. El PLC debe parpadear la luz (una gigantesca lámpara incandescente) dos veces por segundo para avisar a los barcos durante la niebla nocturna (hasta 12 horas seguidas). La lámpara consume 15 Amperios a 230V AC.

Pregunta: Desde el punto de vista de la "Fatiga Electromecánica", ¿cuál de los siguientes preaccionadores es el idóneo para sobrevivir a esta tarea?

📝 Autoevaluación 2

Contexto: En una revisión del cuadro eléctrico, observas que la salida Q0.1 del PLC alimenta la pequeña bobina a 24V de un relé de interfaz de marca Finder. Luego, el platino de fuerza de ese mismo relé, accionado por la bobina, suministra directamente 400V al motor asíncrono pesado de una prensa hidráulica, saltándose el contactor.

Pregunta: ¿Qué error catastrófico de diseño presagia el fin inminente de ese relé de interfaz y un riesgo grave de incendio inminente?

📝 Autoevaluación 3

Contexto: Un solo sensor de nivel en un tanque séptico se activa (cerrando un contacto libre de potencial). Necesitas que ese mismo cierre detenga el llenado del tanque (cortar 24V a una válvula) y active una enorme sirena roja de emergencia alimentada en otro circuito completamente independiente a 230V AC desde el edificio contiguo.

Pregunta: ¿Por qué el uso de un relé electromecánico con 2 contactos conmutados independientes (2 DPDT) resuelve este problema de manera limpia y legal?

🔧 Laboratorio Práctico con el Simulador

La caída de tensión en el "Circuito de Mando" (los hilos finos que viajan cientos de metros desde el PLC hasta las bobinas de los relés dispersos en la fábrica) es un fallo común que impide que el electroimán atraiga los platinos, dejando la máquina "sorda" a las órdenes. Abre la Calculadora Interactiva y dirígete al submódulo de Secciones (#modulo-seccion).

  • Simula una línea de control monofásica muy larga (300 metros) a 24V DC.
  • Asigna una potencia irrisoria, típica de un relé pequeño de interfaz (ej. 3 Watios).
  • Aplica una sección minúscula de cable (0.5 mm2). Verás que, a pesar de consumir una miseria, a 24V la caída de tensión relativa (%) a tan largas distancias es devastadora (puedes perder 5 voltios), provocando que al relé le lleguen solo 19V, cifra a menudo insuficiente para vencer la resistencia del muelle mecánico (el relé "tabletea" y no pega).
Abrir Simulador Interactivo
