El sistema sensorial de las máquinas
Si concebimos una instalación automatizada como un organismo vivo cibernético, los actuadores y contactores representarían su fuerza muscular, mientras que el Autómata Programable (PLC) asumiría el rol del cerebro lógico. No obstante, un cerebro es inútil si está ciego y sordo frente al universo que debe gobernar. Es aquí donde intervienen los captadores y sensores: son las terminales nerviosas de la máquina, los dispositivos tecnológicos encargados de observar implacablemente la Planta física y traducir fenómenos del mundo real (como una variación de temperatura, el movimiento de una pieza de acero o el incremento de presión en un depósito) en un lenguaje eléctrico que el Autómata pueda procesar.
El núcleo de funcionamiento de cualquier sensor reside en su "Principio de Transducción". Un transductor es un elemento físico que transforma un tipo de energía en otra. Por ejemplo, una termoresistencia PT100 convierte la energía térmica circundante en una alteración medible de su resistencia óhmica interna. Un captador inductivo convierte la alteración de un campo magnético de alta frecuencia (causada por la proximidad de un metal) en una señal de conmutación de estado sólido. Entender este principio físico es vital para el integrador, puesto que dictará las limitaciones operativas del sensor: intentar detectar una caja de cartón con un sensor inductivo (que solo "ve" metales) es uno de los errores de diseño más frecuentes y devastadores en la puesta en marcha de una cinta de embalaje.

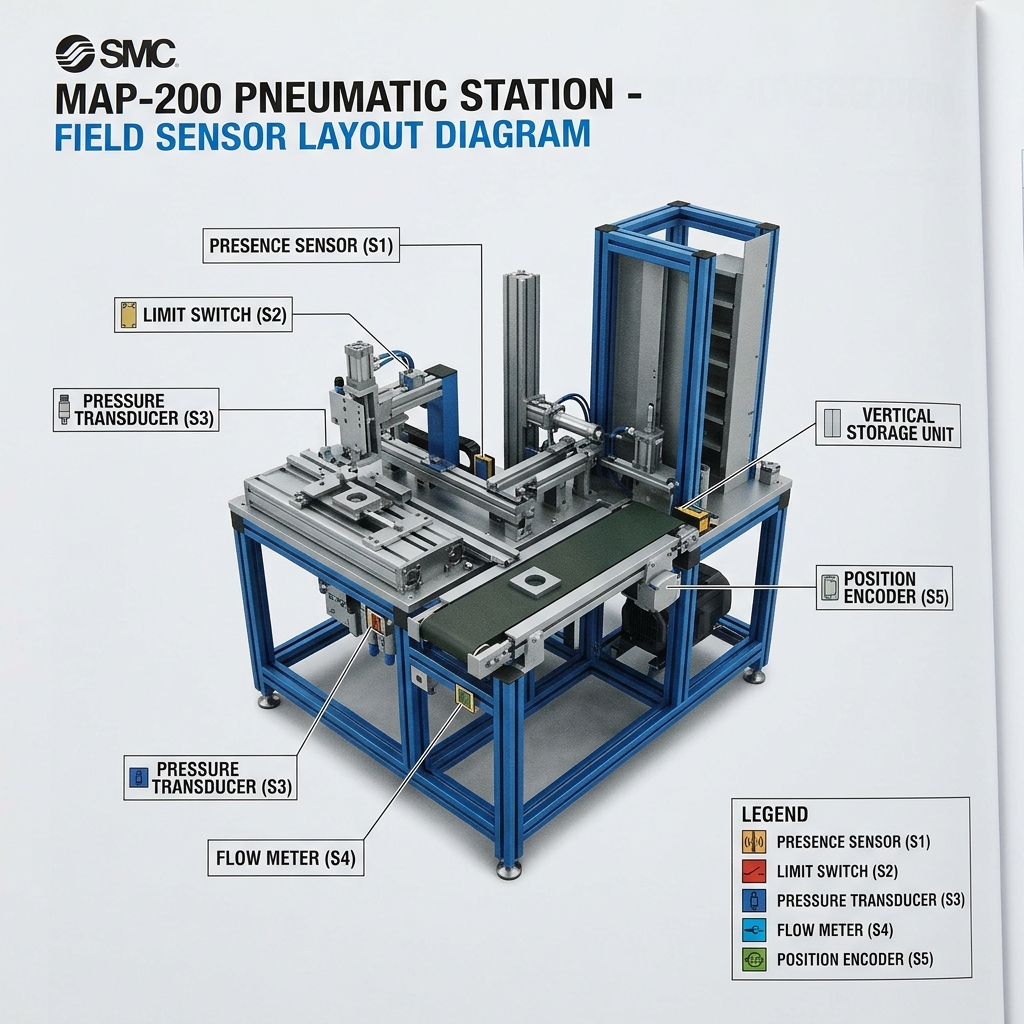

A nivel de arquitectura de control, los sensores se dividen categóricamente en dos familias absolutas según el tipo de señal eléctrica que devuelven a la Parte de Mando: los Sensores de Salida Discreta (Digitales) y los Sensores de Salida Analógica (Continuos).
Los **Sensores Discretos o de Todo/Nada** son la columna vertebral de la lógica secuencial booleana. Solamente pueden informar al autómata de dos estados posibles: "Cierto" (hay voltaje) o "Falso" (no hay voltaje). Equivalen a un interruptor de la luz. Dentro de esta familia destacan los finales de carrera electromecánicos, que requieren contacto físico violento con la pieza para cambiar sus platinos de estado; y los imponentes sensores de estado sólido, que operan sin contacto físico. Estos últimos incluyen a los inductivos (expertos en detectar hierro y acero a escasos milímetros), los capacitivos (capaces de detectar cualquier material, incluyendo plásticos y agua a través de paredes no metálicas) y los fotoeléctricos (que utilizan haces de luz infrarroja o láser para detectar interrupciones a distancias de varias decenas de metros). Estos sensores son los que le dicen al autómata: "La puerta está cerrada", "La pieza ha llegado a su tope" o "El operario ha cruzado la línea de peligro".
La complejidad de la percepción continua: Señales analógicas
Mientras que la detección discreta es suficiente para procesos secuenciales simples, el gobierno de la termodinámica, la fluídica y la cinemática de precisión requiere "ver" en espectro continuo. Aquí entran en juego los **Sensores Analógicos**. A diferencia de los discretos, estos transductores no informan de eventos aislados, sino de *magnitudes exactas*. Su misión es escalar un valor físico infinito (por ejemplo, la presión dentro de una caldera de vapor que oscila entre 0 y 50 bares) y mapearlo contra una señal eléctrica perfectamente proporcional.
En el sector industrial, los dos estándares universales de transmisión analógica son el bucle de corriente de 4-20 miliamperios (mA) y la señal de tensión de 0-10 Voltios de Corriente Continua (DC). El protocolo de 4-20mA es, con aplastante diferencia, el rey indiscutible en entornos industriales hostiles. Su diseño es genialmente robusto: el sensor envía un mínimo de 4mA cuando lee el valor cero (ej. 0 bares) y 20mA cuando alcanza su fondo de escala (ej. 50 bares). El uso de 4mA como "cero vivo" permite al Autómata Programable detectar instantáneamente si el cable ha sido cortado accidentalmente por una excavadora (la señal caería a 0mA, disparando una alarma de "Fallo de Lazo"). Además, al ser una transmisión en corriente y no en voltaje, la señal es totalmente inmune a las caídas de tensión por la longitud kilométrica del cable y extremadamente resiliente frente al ruido electromagnético inducido por enormes motores trifásicos cercanos.
La integración de ambos tipos de señales define la topología del Autómata. Las señales discretas a 24V se conectan a tarjetas de entrada digitales mediante aislamiento optoacoplado barato, mientras que las señales analógicas exigen tarjetas provistas de carísimos Conversores Analógico-Digital (ADC) que trocean la corriente continua en miles de valores binarios internos (resolución de 12 a 16 bits) para que el microprocesador pueda ejecutar sus operaciones de coma flotante en los lazos de control PID.
Como integrador, la elección del sensor no termina con el principio físico; involucra un riguroso análisis de parámetros de datasheet. Debemos calcular la *frecuencia máxima de conmutación* (cuántas piezas por segundo puede "ver" un sensor fotoeléctrico antes de saturarse), evaluar el *rango de temperatura extendido*, y ajustar meticulosamente la *histéresis* (la diferencia de distancia entre el punto de encendido al acercar una pieza y el punto de apagado al alejarla) para evitar que las vibraciones naturales de la máquina provoquen decenas de rebotes lógicos falsos en un solo milisegundo.
💡 Interactúa con la Inteligencia Artificial
Para entender la magia matemática de cómo el Autómata convierte el mundo real en datos, usa este prompt en tu IA de confianza:
Actúa como un ingeniero instrumentista experto. Escribe un script en Python que simule el proceso de escalado de un 'Transmisor de Nivel Analógico' ultrasónico. El depósito tiene una altura real de 0 a 10 metros. El sensor genera una señal estándar de 4 a 20 mA. El código debe calcular cuántos miliamperios emite el sensor si el agua está a 6.5 metros, y luego realizar la operación inversa que haría la tarjeta analógica del PLC: leer esos miliamperios y convertirlos de vuelta a metros reales para el operador del SCADA.📝 Autoevaluación 1
Contexto: En una cinta transportadora que envasa botellas de plástico vacías a alta velocidad, el ingeniero anterior instaló un enorme sensor de proximidad inductivo para contarlas, pero el sistema no marca nada en el panel de control.
Pregunta: ¿Cuál es la razón física incuestionable por la que este costoso sensor inductivo está fracasando en su tarea?
📝 Autoevaluación 2
Contexto: Tienes que tender una línea de 500 metros a través de un recinto industrial lleno de ruidosos motores trifásicos para llevar la señal de una sonda de temperatura hasta el Autómata central.
Pregunta: Como diseñador eléctrico, ¿qué estándar de señal analógica elegirías indiscutiblemente para garantizar que la medida llegue perfecta y sin caídas de tensión?
📝 Autoevaluación 3
Contexto: Durante la calibración de un detector láser de cajas, notas que si una caja se frena justo en el borde del rayo láser y vibra ligeramente por los motores, el autómata cuenta "100 cajas" en menos de un segundo, volviéndose loco.
Pregunta: ¿Qué parámetro físico característico de todos los sensores de estado sólido debes incrementar urgentemente en el potenciómetro de ajuste para eliminar este rebote vibratorio letal?
🔧 Laboratorio Práctico con el Simulador
La histéresis y la correcta parametrización de las sobreintensidades de arranque de los actuadores están conectadas en la fase de diseño. Abre la Calculadora Interactiva y dirígete al módulo de Caídas de Tensión de Líneas (#modulo-seccion).
- Simula la sección de cable requerida para arrancar un motor que mueve una pesada cinta transportadora (sujeto a un sensor de presencia que falla por vibración).
- Si un sensor sin histéresis hace "rebotar" el motor 100 veces por segundo, las altísimas intensidades de arranque (I.arranque = 5 a 7 veces la Inominal) destruirán el cable y los contactores instantáneamente. El diseño eléctrico depende de una parametrización sensorial perfecta.
