Anatomía normativa de la ITC-BT-51
El Reglamento Electrotécnico para Baja Tensión (REBT) es un documento vivo que debe adaptarse a los incesantes cambios tecnológicos de la sociedad. La Instrucción Técnica Complementaria ITC-BT-51 fue redactada para gobernar el caótico escenario inicial de la domótica, donde el vacío legal permitía atrocidades electrotécnicas bajo el amparo de la "innovación". Comprender el índice de esta instrucción es entender el mapa mental del legislador frente a los riesgos eléctricos inherentes a mezclar bits de inteligencia artificial con los destructivos amperios de la red de potencia. La instrucción se vertebra en grandes epígrafes que actúan como cortafuegos técnicos.

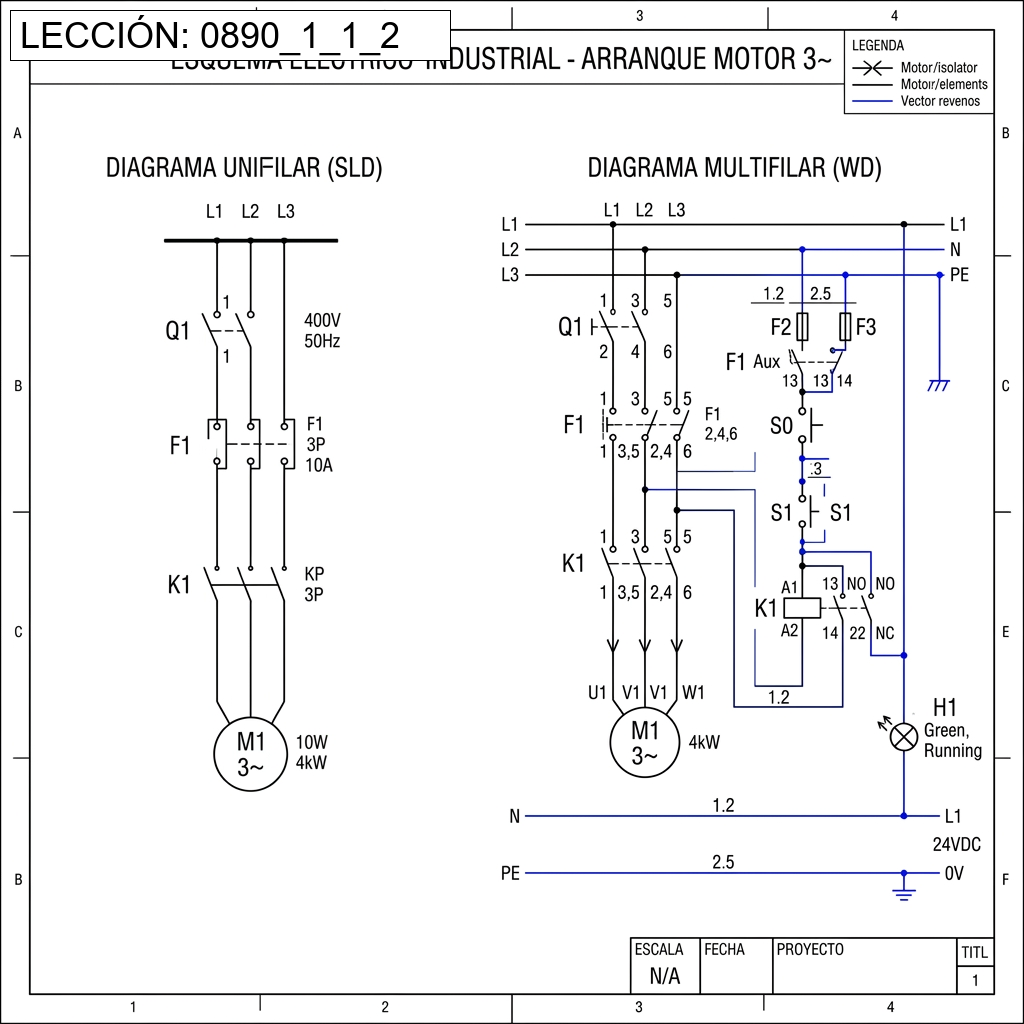

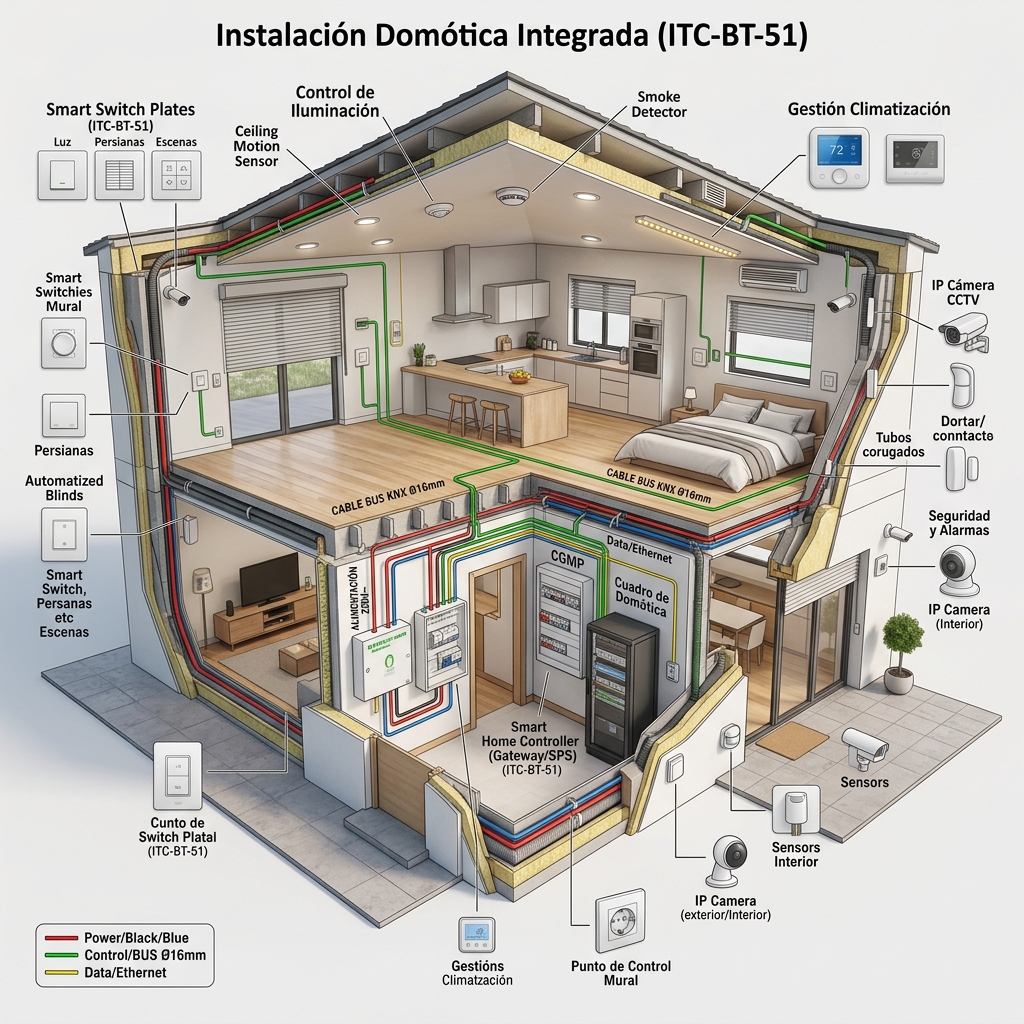

El primer bloque, **Objeto y Ámbito de Aplicación**, define qué es domótica a los ojos de la Ley. No cualquier "gadget" enchufable se rige por esta ITC. La normativa se aplica de forma implacable cuando existe una instalación fija. Si un relé que gobierna el circuito de iluminación de un salón está incrustado en el Cuadro General de Mando y Protección (CGMP) o en una caja de registro empotrada en la pared, el sistema entero queda sometido al REBT. La ITC-BT-51 abarca desde simples autómatas programables que gestionan las persianas basándose en temporizadores horarios, hasta redes malladas hipercomplejas en hospitales que controlan HVAC, luminarias DALI y el sistema anti-incendios de manera holística e interdependiente.
El segundo epígrafe disecciona las **Topologías y Arquitecturas de Red**. La ley clasifica los sistemas en tres estirpes puras. Primero, los *Sistemas Centralizados*, donde existe un "cerebro" único (generalmente un PLC en carril DIN). Si este cerebro muere, la instalación entera colapsa instantáneamente, lo que penaliza la fiabilidad del edificio. Segundo, los *Sistemas Descentralizados* (el estándar de facto en alta gama, como KNX o BACnet). Aquí no hay CPU maestra; la "inteligencia" se reparte entre todos los sensores y actuadores. Un termostato habla directamente con la electroválvula del radiador y negocian la apertura sin intermediarios. Si un componente falla, el resto de la casa sigue operando con total normalidad. Tercero, los *Sistemas Distribuidos*, una hibridación donde pequeños módulos de control maestro gobiernan pequeñas zonas del edificio de forma autónoma pero comunicándose con una matriz central para reportar datos de supervisión masiva.
El tercer bloque de la ITC-BT-51 es el más agresivo a nivel constructivo: los **Requisitos Generales de la Instalación**. Aquí se regula la "Segregación". Es un principio termodinámico y electromagnético fundamental que los cables que transportan fuerza bruta (230V/400V) generan campos magnéticos radiados (ruido EMI) y calor por efecto Joule. Los cables de bus domótico transmiten telegramas digitales en mili-voltios. Si transcurren en paralelo muy pegados, el ruido inductivo destruye los paquetes de datos y la instalación experimentará un caos lógico: las luces parpadearán aleatoriamente o el sistema de riego se activará en pleno invierno. La ITC-BT-51 exige *separación física estricta*. En canaletas de superficie, deben existir tabiques físicos de separación plástica o metálica. En canalizaciones ocultas en paredes, los tubos corrugados de fuerza y de datos deben estar separados por una distancia reglamentaria, salvo que el cable de bus posea un aislamiento reforzado brutal equivalente a la tensión más alta presente en el tubo (por ejemplo, cable bus con aislamiento de manguera a 1000V de tensión de ensayo, algo extremadamente raro y costoso).
Las protecciones extremas: Corriente y Fallo Lógico
La culminación de la normativa reside en su sección de **Protección contra Contactos y Sobretensiones**. Un cerebro de silicio operando a 3.3V internamente (como el microprocesador de un módulo domótico) es inmensamente frágil frente a los latigazos atmosféricos de la red eléctrica. Un rayo cayendo a un kilómetro de la instalación induce picos de miles de voltios en las líneas de baja tensión, que viajarán hasta el CGMP. La ITC-BT-51 hace mandatoria (de forma mucho más restrictiva que en viviendas sin domotizar) la instalación de descargadores de sobretensiones transitorias y permanentes en la cabecera, junto al IGA.
A nivel de protección contra contactos indirectos para el usuario, los teclados domóticos, pantallas táctiles y pulsadores decorativos operan bajo las directrices del Muy Bajo Voltaje de Seguridad (MBTS o SELV). Al funcionar por debajo de los 24V AC o 50V DC, con fuentes de alimentación que integran transformadores de aislamiento galvánico de seguridad a prueba de fallos, el Reglamento garantiza que un usuario descalzo, saliendo de la ducha húmeda, puede tocar el pulsador KNX de la pared de cristal sin riesgo mortal de fibrilación ventricular, aunque el pulsador sufriera un fallo interno o acumulara humedad superficial extrema.
Por último, el índice de la instrucción aborda un concepto filosófico fascinante para el legislador eléctrico: el *Fallo Seguro*. ¿Qué ocurre si un contactor domótico que alimenta la gran bomba de la piscina se queda "soldado" (los platinos se funden por un arco eléctrico y no se pueden separar) o si el procesador entra en un bucle infinito por un error de software malicioso? La normativa establece que los sistemas de seguridad y alarmas técnicas (como la detección de fugas de gas) deben seguir operando y, en caso extremo de fallo total del autómata central, el usuario debe tener una alternativa manual y mecánica garantizada (como la maneta selectora Manual-Cero-Automático en el frontal del cuadro) para tomar el control absoluto por fuerza bruta, saltándose cualquier algoritmo informático que haya secuestrado la instalación.
En conclusión, el índice de la ITC-BT-51 no es una mera lista burocrática; es un compendio de lecciones extraídas de incendios, electrocuciones y fallos sistémicos graves que sucedieron en las primeras décadas de la automatización civil. Es el escudo legal que asegura que, por muy inteligente que llegue a ser un edificio, la fuerza letal de la electricidad siempre se mantendrá domesticada, aislada y sujeta a la voluntad final del interruptor mecánico humano.
💡 Interactúa con la Inteligencia Artificial
Para analizar el concepto normativo de la 'Segregación' mediante simulación de interferencias, copia y pega el siguiente prompt:
Actúa como un perito ingeniero eléctrico especializado en REBT e interferencias electromagnéticas (EMI). Escribe un script en Python que simule qué le pasa a un telegrama binario (ej. un paquete de datos KNX con el comando 'encender alarma') cuando viaja por un cable de bus no apantallado que está ilegalmente pegado a un cable de fuerza de 400V que alimenta un motor gigantesco. Muestra cómo el ruido inyecta unos y ceros aleatorios corrompiendo el checksum final del mensaje, y por qué la ITC-BT-51 exige separación física en centímetros o uso de pantallas trenzadas.📝 Autoevaluación 1
Contexto: Estás reformando una clínica dental donde todo está controlado por una red KNX. Analizando la topología descubres que si destruyes un pulsador de una sala, el resto de las salas de la clínica sigue funcionando y reportando datos a sus climatizadores con total normalidad, sin inmutarse.
Pregunta: Según la clasificación de topologías descrita en el índice de la ITC-BT-51, ¿ante qué tipo de arquitectura de red te encuentras inequívocamente?
📝 Autoevaluación 2
Contexto: Durante una inspección rutinaria de una obra nueva, el instalador eléctrico te propone, por ahorrar unos pocos metros de tubo plástico y reducir la regata de la pared, meter los hilos del alumbrado a 230V y el cable coaxial trenzado de la domótica DALI juntos por un único tubo de 25mm.
Pregunta: ¿Bajo qué criterio técnico ineludible y excepcional podrías aceptar, según la instrucción ITC-BT-51, tal mezcla dentro del mismo tubo oculto empotrado?
📝 Autoevaluación 3
Contexto: En un apartamento de lujo recién domotizado, ha caído un fuerte rayo en las inmediaciones del barrio. Inmediatamente todo el sistema de domótica (valorado en miles de euros) se "fríe" y la pantalla del salón se queda fundida en negro, inoperativa.
Pregunta: ¿Qué requisito esencial del índice de protección de la ITC-BT-51 ha ignorado de manera negligente el instalador para que ocurriese este desastre electrónico?
🔧 Laboratorio Práctico con el Simulador
La seguridad de MBTS y la prevención de derivaciones son críticas en sistemas descentralizados. Abre la Calculadora Interactiva y dirígete al submódulo de Sensibilidad del Diferencial (#modulo-derivaciones).
- Simula una derivación de corriente (fuga) que no supere los 30mA en un entorno residencial convencional.
- Compara qué ocurriría si una sobretensión destruye el aislamiento y pasa corriente a 230V directamente al bus domótico donde el usuario toca un teclado. El diferencial y el magnetotérmico trabajarían en tándem para evitar la tragedia regulada en la ITC-BT-51.
