La física detrás de la hoja de especificaciones
La selección de un captador para un proceso automatizado nunca debe basarse en el ensayo y error; debe ser un cálculo frío y matemático apoyado en la hoja de características técnicas (datasheet) del fabricante. Un sensor no es un elemento mágico que refleja la realidad con una pureza absoluta. Por el contrario, todo sensor introduce una deformación en la medida, tiene unos tiempos de ceguera (latencia) y posee límites termodinámicos estrictos. Conocer estas características no solo optimiza el proceso, sino que evita catástrofes: si un termostato de seguridad de una caldera tiene un error de repetitividad de 10ºC, el agua podría entrar en fase de vaporización explosiva antes de que el Autómata ordene el corte de gas.
El parámetro más primario de cualquier sensor es su **Rango de Medida** (Measuring Range) o Fondo de Escala. Define los límites extremos (superior e inferior) de la variable física que el dispositivo es capaz de percibir sin destruirse o sin entrar en saturación no lineal. Por ejemplo, una sonda PT100 de platino estándar tiene un rango de -200ºC a +850ºC. Fuera de ese rango, la resistencia del platino se deforma o se funde. Sin embargo, el Rango de Medida no debe confundirse con la **Sensibilidad**. La sensibilidad es la "ganancia" del sensor: indica cuánto cambia la señal eléctrica de salida por cada unidad que cambia la variable física. Un sensor de nivel hidrostático muy sensible emitirá un salto de 1 mA en la línea de 4-20mA por cada milímetro que suba el agua. Si es poco sensible, el agua deberá subir un metro entero para que la electrónica perciba ese mismo salto de 1 mA. En procesos farmacéuticos o químicos, una alta sensibilidad es innegociable.
Otro tridente conceptual que genera mucha confusión entre los ingenieros noveles es la diferencia entre *Precisión*, *Resolución* y *Repetitividad*. La **Precisión** (o Exactitud) indica qué tan cerca está la medida electrónica del valor verdadero y absoluto del universo físico. La **Resolución** es el "pixelado" de la medida: es el escalón más diminuto de la variable física que el sensor es capaz de discriminar e informar. Puedes tener un sensor láser de altísima resolución (capaz de medir cambios de 0.001 milímetros) pero pésima precisión (siempre se equivoca por 5 milímetros respecto a la realidad porque fue mal montado de fábrica). Finalmente, la **Repetitividad** es la capacidad estoica del sensor para ofrecer exactamente la misma lectura eléctrica si le presentamos mil veces seguidas la misma pieza física en las mismas condiciones. En la industria del automóvil, un robot soldador no requiere una precisión absoluta del láser, pero sí una repetitividad de centésimas de milímetro para soldar siempre en la misma arista de la puerta mil veces seguidas sin derivar (drift).
Comportamiento dinámico: Histéresis y Frecuencia de Conmutación
La Planta física que rodea al sensor jamás es un entorno ideal y estático de laboratorio. La maquinaria pesada tiembla, las cintas de goma botan, las tuberías de agua vibran por el golpe de ariete y los engranajes generan oscilaciones subsónicas. Este infierno mecánico obliga a introducir un parámetro salvavidas en el diseño de los captadores discretos: la **Histéresis**. La histéresis es el retardo intencionado entre el punto en que un sensor se "enciende" (cuando la pieza se acerca) y el punto en que se "apaga" (cuando la pieza se aleja).

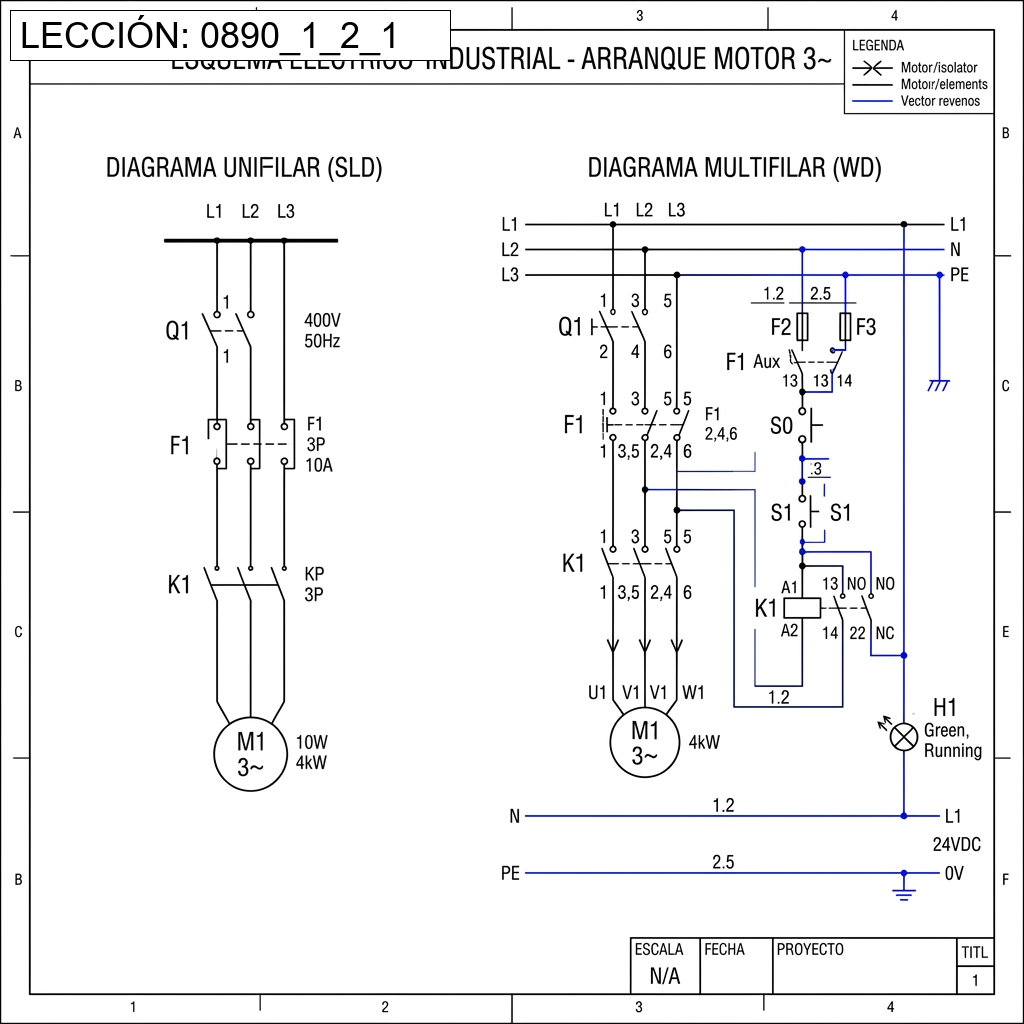

Supongamos un detector de nivel capacitivo en un depósito de aceite que arranca una gran bomba trifásica si el nivel llega a 100 cm, y la para si baja de 100 cm. El motor arranca, lo que provoca que el depósito vibre violentamente. El nivel de aceite oscila en olas entre 99 cm y 101 cm. Un sensor sin histéresis detectaría esta oscilación y ordenaría a la enorme bomba arrancar y parar 50 veces por segundo. El brutal arco eléctrico resultante soldaría los contactores de 400V y destruiría el motor por sobrecalentamiento en menos de un minuto. Sin embargo, un sensor de alta calidad posee una histéresis regulable: podemos programar que se *active* al subir a 100 cm, pero que no se *desactive* hasta que el líquido baje a 95 cm. Así, creamos un "colchón" de 5 cm de seguridad donde el sensor ignorará soberanamente cualquier vibración destructiva. Esta separación deliberada de los umbrales de conmutación es lo que mantiene vivos los armarios eléctricos en la industria pesada.

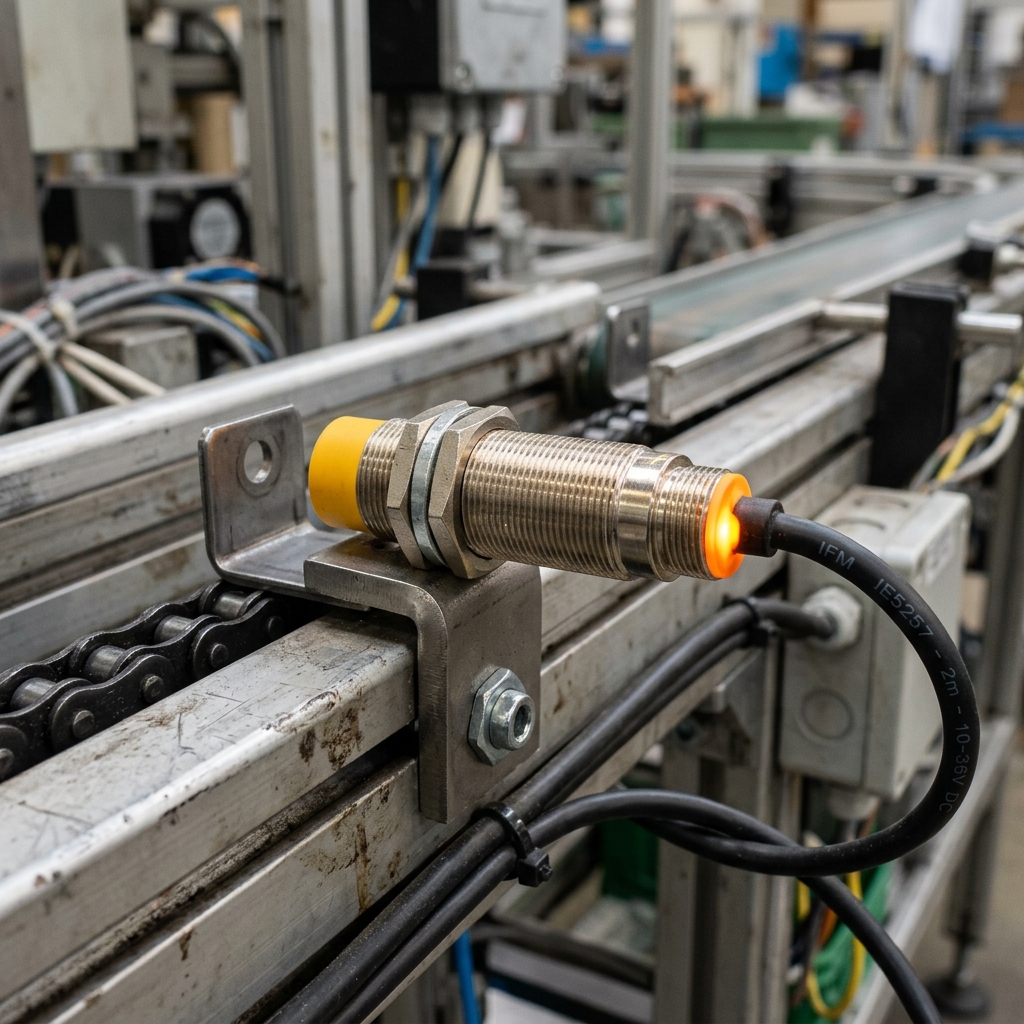

Finalmente, nos topamos con el límite de la velocidad de la luz y el procesamiento del silicio: la **Frecuencia de Respuesta** (o frecuencia de conmutación), medida en Hercios (Hz). En las envasadoras rotativas de alta tecnología, las botellas pasan frente a un sensor inductivo a una velocidad de 120 unidades por segundo. Un sensor inductivo barato, cuyo circuito oscilador tarda 20 milisegundos en recomponer su campo magnético tras detectar un objeto, solo tiene capacidad para "ver" 50 piezas por segundo (50 Hz). Si lo sometemos a 120 botellas por segundo, el sensor quedará en estado de ceguera continua o "bloqueo", entregando una señal plana al PLC que informará falsamente de un atasco en la línea. Para aplicaciones de alta dinámica, se requiere el uso de láseres optoelectrónicos de alta frecuencia de conmutación (10.000 Hz o superior), capaces de emitir pulsos de luz en el rango de los microsegundos sin saturación electrónica.
Sintetizando, un integrador que ignore los valores tabulados de Sensibilidad, Histéresis y Frecuencia de Respuesta de sus captadores estará construyendo, indefectiblemente, un automatismo errático, peligroso y condenado al fallo prematuro de sus órganos de potencia.
💡 Interactúa con la Inteligencia Artificial
Para visualizar cómo la programación algorítmica aplica el concepto de Histéresis, copia y pega este prompt en tu IA:
Actúa como un experto en control PID y PLC. Escribe un script en Python que simule el problema de "rebote" (chattering) en un sistema de bombeo de un tanque de agua. Primero, programa el tanque para que arranque la bomba a > 100 cm y pare a < 100 cm. Simula ruido/vibración (olas de +-2 cm) y muestra cómo la bomba se enciende y apaga destructivamente decenas de veces. Luego, reescribe el código aplicando el concepto de "Histéresis" (Banda Muerta): arranca a > 105 cm y no pares hasta bajar de < 95 cm. Muestra el gráfico o resultado por terminal demostrando que la bomba ahora descansa de forma segura.📝 Autoevaluación 1
Contexto: Te encargan modernizar una báscula industrial automatizada que pesa palets de 1.000 kg. Al poner un peso patrón de 500 kg, el sensor marca "500.001 kg", y si aplicas una mínima mota de polvo de 1 gramo, el sensor lo detecta inmediatamente marcando "500.002 kg".
Pregunta: Desde el rigor técnico de la hoja de especificaciones, ¿qué característica excepcional posee esta célula de carga analógica para detectar esa minúscula variación?
📝 Autoevaluación 2
Contexto: En una envasadora farmacéutica muy inestable mecánicamente, un pistón neumático vibra y rebota ligeramente en el punto final de su recorrido. Esto causa que el final de carrera electrónico de estado sólido informe de "5 detecciones" al PLC en vez de una sola.
Pregunta: ¿Qué ajuste de parámetro es mandatario realizar in situ para salvar la mecánica de la máquina y eliminar el ruido lógico de los rebotes?
📝 Autoevaluación 3
Contexto: Un cliente compró sensores inductivos baratos de procedencia dudosa. Al montarlos en un plato divisor de mecanizado que gira cortando metales a 3.000 revoluciones por minuto, el sensor "se queda ciego" y no emite ninguna señal al pasar los dientes de acero.
Pregunta: Excluyendo averías de cableado, ¿qué límite técnico físico de la hoja de especificaciones se ha vulnerado flagrantemente al aplicar este sensor barato en este entorno?
🔧 Laboratorio Práctico con el Simulador
En el diseño electromecánico, calcular las sobreintensidades de arranque de los motores en respuesta a las conmutaciones de los sensores es un paso obligatorio, porque un mal ajuste en el sensor destruye los contactores de la bomba. Abre la Calculadora Interactiva y dirígete al módulo de Caídas de Tensión de Líneas (#modulo-seccion).
- Simula una larga tirada de cable para un motor trifásico pesado.
- Imagina que por culpa de no ajustar la "Histéresis" de tu sensor, obligas a este gran motor a arrancar tres veces en un mismo segundo. Las intensidades de arranque acumuladas fundirían el cobre. El sensor dicta la vida de la parte operativa.
