1.1.1. Los automatismos y sus aplicaciones

La evolución tecnológica del control electromecánico

La automatización, en su concepción más fundamental, es la aplicación sinérgica de diversas tecnologías (mecánicas, hidráulicas, neumáticas y, predominantemente, eléctricas y electrónicas) orientadas a controlar, supervisar y operar máquinas y procesos físicos reduciendo o eliminando la necesidad de la intervención humana directa, constante y repetitiva. En el vasto campo de la ingeniería eléctrica, un automatismo no es un elemento pasivo, sino un ecosistema activo que toma decisiones basadas en reglas booleanas estrictas, reaccionando a los estímulos que le proporciona el entorno físico a través de una compleja red de sensores.

Históricamente, los procesos industriales iniciales requerían la presencia de operadores que manipularan físicamente enormes interruptores de cuchilla para arrancar y detener grandes motores de corriente continua. Esta práctica no solo era logísticamente ineficiente, sino extremadamente peligrosa debido a las brutales magnitudes de tensión y corriente implicadas, las cuales generaban arcos voltaicos capaces de carbonizar a un operario en milisegundos. La invención del relé electromagnético y, posteriormente, del contactor de potencia, supuso un hito transformacional: permitió la separación galvánica absoluta entre el circuito de fuerza bruta y el circuito de decisión humana. Gracias al electromagnetismo, un operador podía, mediante un liviano pulsador que manejaba unos inocuos 24 Voltios, magnetizar una bobina situada a decenas de metros, la cual atraía un bloque de pesados platinos de plata y cadmio que cerraban el paso a cientos de Amperios a 400 Voltios.

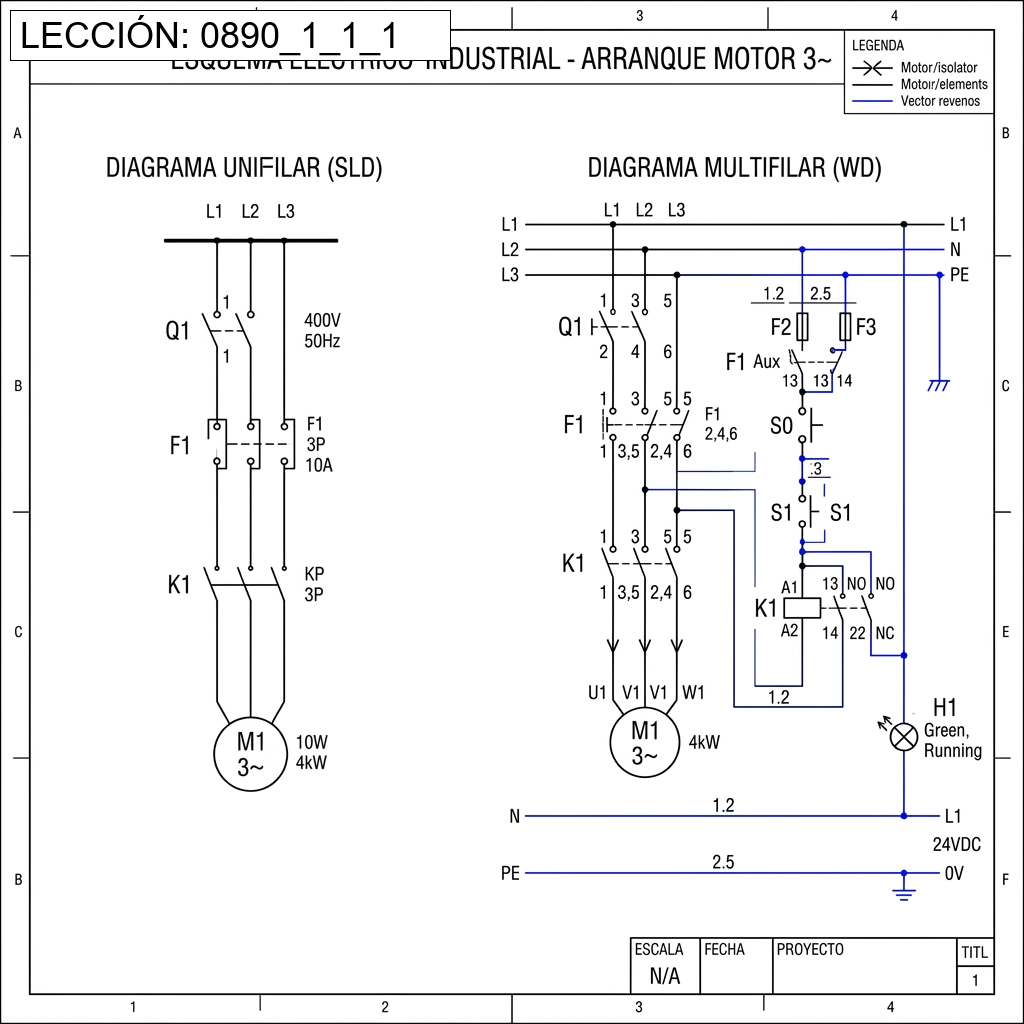

Este principio básico de multiplicar la fuerza a través de una pequeña señal de control dio origen a la denominada "Lógica Cableada". En la lógica cableada, el "cerebro" de la máquina está esculpido físicamente en cobre. La interconexión física de los relés, conectando sus contactos normalmente abiertos (NO) y normalmente cerrados (NC) en serie (función lógica AND) o en paralelo (función lógica OR), dicta de manera inmutable el comportamiento secuencial del sistema. Si una pieza metálica en una cinta transportadora debe ser parada únicamente cuando llega al final del recorrido y simultáneamente el depósito de recepción está vacío, el diseñador eléctrico debe tender físicamente un cable desde el detector de final de carrera, pasarlo en serie por el contacto auxiliar del detector de nivel del depósito, y llevarlo finalmente hasta la bobina del contactor de la cinta transportadora.

La robustez inherente de los sistemas puramente electromecánicos ha permitido que la lógica cableada sobreviva hasta nuestros días, especialmente en circuitos críticos de seguridad (como los lazos de parada de emergencia o SET) donde las normativas de seguridad funcional, como la ISO 13849-1, exigen una desconexión física inquebrantable, inmune a posibles congelaciones o "cuelgues" del software. No obstante, la lógica cableada presenta un límite drástico de escalabilidad: cualquier modificación en la secuencia productiva exige la parada total del armario eléctrico, el desmontaje de borneros y la sustitución manual de kilómetros de hilo conductor. Este cuello de botella evolutivo provocó el nacimiento de la "Lógica Programada" a finales de los años sesenta del siglo XX.

Con la lógica programada, impulsada por los Autómatas Programables Industriales (PLC) y, a menor escala, por los microcontroladores domóticos modernos, el hardware y el comportamiento del sistema se divorcian. El armario eléctrico se estandariza limitándose a ser un receptor centralizado de entradas (señales que envían los sensores) y un expendedor de salidas (órdenes que van hacia los contactores). El verdadero algoritmo secuencial reside en la memoria de estado sólido del procesador en forma de código informático (Diagramas de contactos o Ladder, Lista de Instrucciones, Diagrama de Bloques Funcionales, etc.). Cambiar el comportamiento de una fábrica completa ya no requiere meses de recableado manual; basta con modificar unas pocas líneas de código lógico a través de un puerto de comunicaciones y reiniciar el ciclo de procesamiento de la CPU, que ejecuta bucles de milisegundos comprobando incesantemente el estado de la planta física.

Aplicaciones multisectoriales de los automatismos eléctricos

El impacto transversal de la automatización en la sociedad moderna es incalculable, abarcando desde las instalaciones más triviales de nuestro día a día hasta los procesos industriales más críticos y de mayor envergadura térmica y mecánica. Las aplicaciones pueden subdividirse categóricamente en tres grandes bloques fundamentales: Sector Doméstico (Domótica), Sector Terciario (Inmótica) y Sector Industrial.

En el sector doméstico, el concepto de vivienda inteligente o "Smart Home" ha transformado el cuadro eléctrico tradicional. Históricamente, el cuadro de protección de una vivienda solo albergaba interruptores magnetotérmicos y diferenciales cuya única función era desconectar la energía de forma pasiva en caso de sobrecarga o cortocircuito. Hoy, estos cuadros se hibridan y expanden integrando actuadores domóticos basados en estándares europeos como KNX, o pasarelas inalámbricas (Zigbee, Z-Wave). Los automatismos en este entorno gestionan la eficiencia energética absoluta: un sensor de radiación solar en la fachada detecta la incidencia térmica directa en verano y, tras consultar por internet la previsión meteorológica, el autómata envía una orden a las electroválvulas del suelo refrescante para incrementar el caudal de agua fría y despliega automáticamente los toldos motorizados para frenar la ganancia térmica, todo ello sin que el propietario de la vivienda se halle presente. Estas aplicaciones no solo maximizan el confort absoluto, sino que optimizan drásticamente las facturas eléctricas evitando el despilfarro inconsciente.

Escalando hacia el sector terciario (hospitales, aeropuertos, grandes centros comerciales y complejos de oficinas), la automatización recibe el nombre de Inmótica (Building Management Systems o BMS). En este ámbito, las variables a controlar se multiplican exponencialmente. La iluminación de pasillos inmensos está gestionada por miles de detectores de presencia pasivos infrarrojos (PIR) y sensores crepusculares que regulan milimétricamente la intensidad de las luminarias LED mediante buses DALI (Digital Addressable Lighting Interface) en función del aporte de luz natural exterior. Los enormes sistemas de climatización (HVAC) dependen de autómatas que leen constantemente sondas de calidad de aire (niveles de CO2 y compuestos orgánicos volátiles) para ordenar la apertura progresiva de gigantescas compuertas cortafuegos y arrancar enormes motores de extracción y ventilación forzada en los tejados. Aquí, la seguridad y la fiabilidad son de una criticidad máxima: un fallo en el automatismo de las bombas de presurización de las mangueras contra incendios o en el arranque automático de los grupos electrógenos diésel de emergencia puede derivar en catástrofes con múltiples víctimas mortales, por lo que la redundancia de componentes y los lazos de control de fallo seguro (Fail-Safe) son mandatorios y estrictamente regulados por la administración pública.

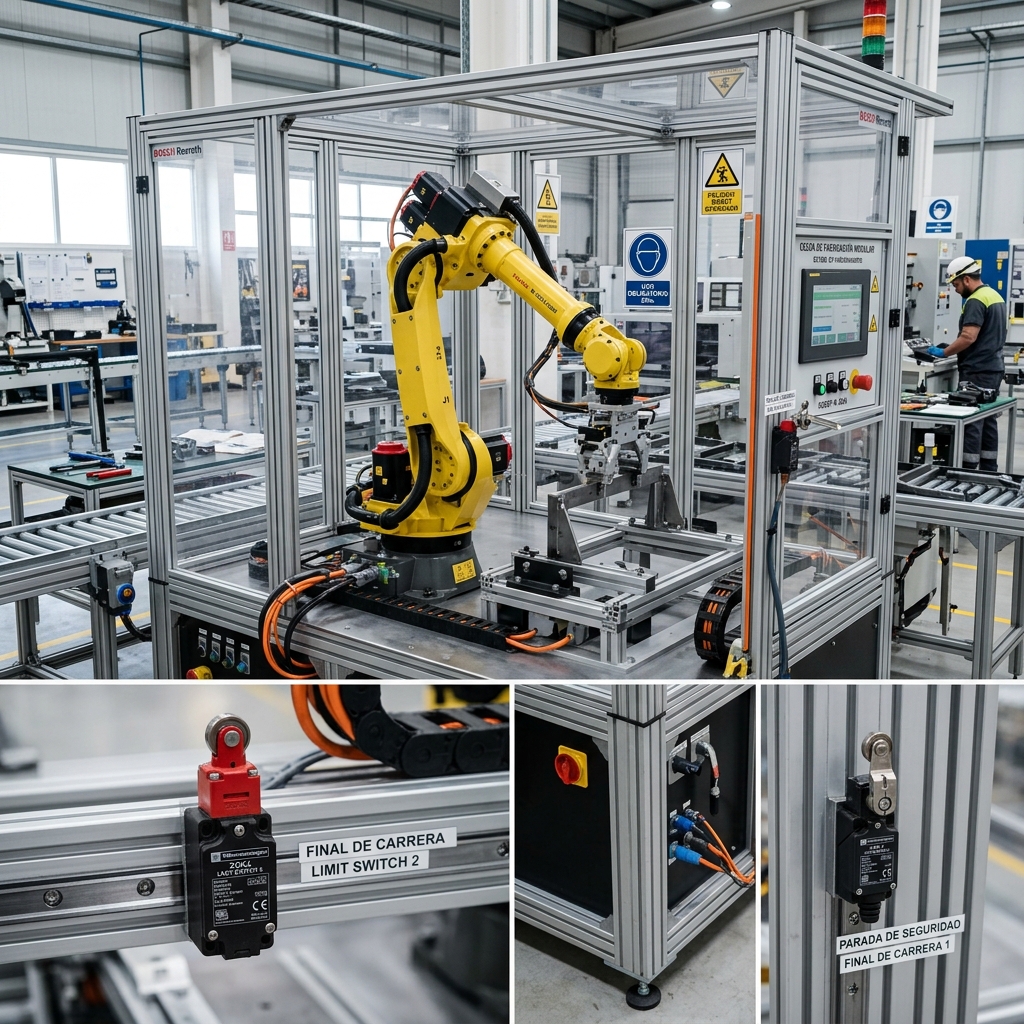

Finalmente, en el núcleo duro de la industria pesada y la manufactura (automoción, petroquímica, alimentación, siderurgia y embalaje), los automatismos reinan de forma indiscutible. En estos entornos hostiles de alta temperatura, atmósferas explosivas (ATEX) y vibraciones extremas, la sincronización de miles de eventos físicos se logra mediante complejos sistemas SCADA (Supervisión, Control y Adquisición de Datos). Una planta de tratamiento de aguas residuales, por ejemplo, utiliza sondas analógicas que miden el pH y la turbidez en tiempo real, procesadas por PLCs industriales que aplican algoritmos matemáticos PID (Proporcional-Integral-Derivativo) para calcular la dosificación exacta de reactivos químicos, inyectados a través de bombas dosificadoras de precisión impulsadas por variadores de frecuencia de control vectorial. Los robots industriales articulados en una planta de ensamblaje de carrocerías automotrices son el culmen de la automatización mecatrónica, integrando servomotores sin escobillas y decodificadores de posición absolutos para lograr soldaduras repetitivas con márgenes de error inferiores a las centésimas de milímetro, a velocidades sobrehumanas y de forma ininterrumpida las 24 horas del día, los 365 días del año.

En síntesis, la disciplina técnica de la automatización eléctrica y sus aplicaciones prácticas son el motor neurálgico del desarrollo de infraestructuras sostenibles, eficientes y seguras. Dominar los entresijos físicos de un relé auxiliar, entender los principios de la compatibilidad electromagnética en un carril de bornas y saber interpretar la arquitectura lógica detrás de un pulsador de cuadro es el primer y más crítico paso para cualquier técnico integrador que aspire a construir y mantener la infraestructura eléctrica del presente y del futuro inmediato.
