Introducción a las Máquinas Eléctricas en el REBT

Las máquinas eléctricas son dispositivos capaces de transformar energía eléctrica en otra forma de energía (usualmente mecánica, como en los motores), energía mecánica en eléctrica (como en los generadores) o bien adaptar las magnitudes de la energía eléctrica (voltaje y corriente) manteniendo constante la frecuencia (como en los transformadores). En el reglamento de baja tensión, el diseño de sus líneas de alimentación y protección requiere un estricto análisis de su placa de características y sus formas de conexión.

Clasificación y Placa de Características

Máquinas Rotativas y Estáticas

Se dividen técnicamente en dos grandes grupos:

  • Máquinas Estáticas: No poseen partes móviles. El ejemplo principal son los transformadores, que modifican los niveles de tensión e intensidad mediante inducción electromagnética mutua entre sus devanados.
  • Máquinas Rotativas: Cuentan con un estator fijo y un rotor giratorio. Incluyen a los generadores (alternadores y dinamos) y a los motores eléctricos (monofásicos y trifásicos).

La Placa de Características de un Motor

La placa de características es el DNI de la máquina eléctrica. En ella figuran los datos nominales fijados por el fabricante para su funcionamiento continuo y seguro:

  • Potencia Nominal (Pn): Representa la potencia mecánica útil que el motor entrega en su eje de giro, expresada en kilovatios (kW) o caballos de vapor (CV).
  • Tensión Nominal de Red (V): Valores de tensión admitidos por las bobinas del estator (ej: 230/400V). El primer valor representa la tensión de fase del motor (tensión admisible por cada bobina individual) y el segundo la tensión de línea soportada en conexión Estrella.
  • Corriente Nominal (In): Intensidad eficaz absorbida de la red cuando el motor funciona a plena carga.
  • Factor de Potencia (cos φ): Desfase entre tensión y corriente causado por el devanado inductivo.
  • Rendimiento (EFF/η): Relación entre la potencia mecánica entregada y la potencia eléctrica absorbida (siempre menor a 1.0 por pérdidas de calor y fricción).
  • Grado de protección IP: Indica el nivel de estanqueidad de la máquina contra polvo (primer dígito) y agua (segundo dígito), por ejemplo IP55.

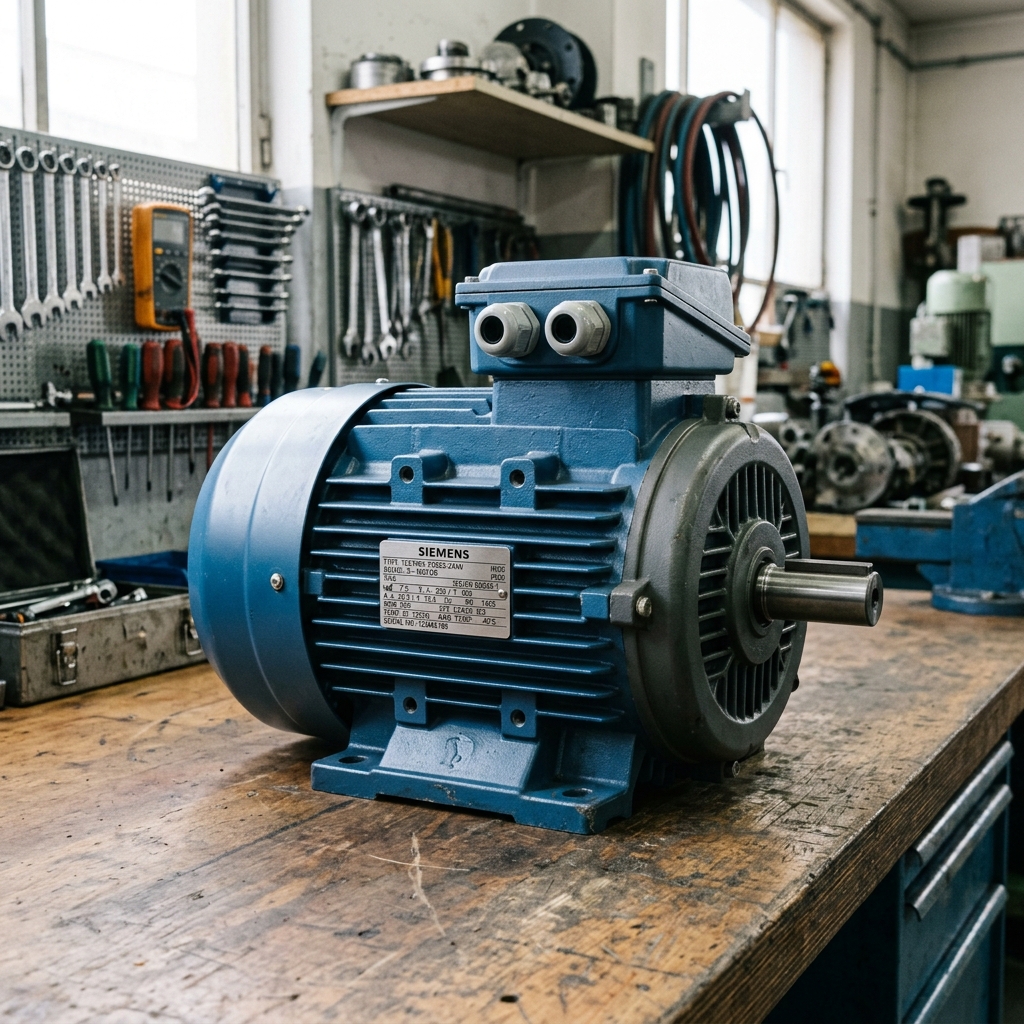

Motor eléctrico trifásico industrial azul con placa de características y caja de bornes visible
Figura 1: Motor eléctrico trifásico de inducción mostrando su placa de características nominales. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

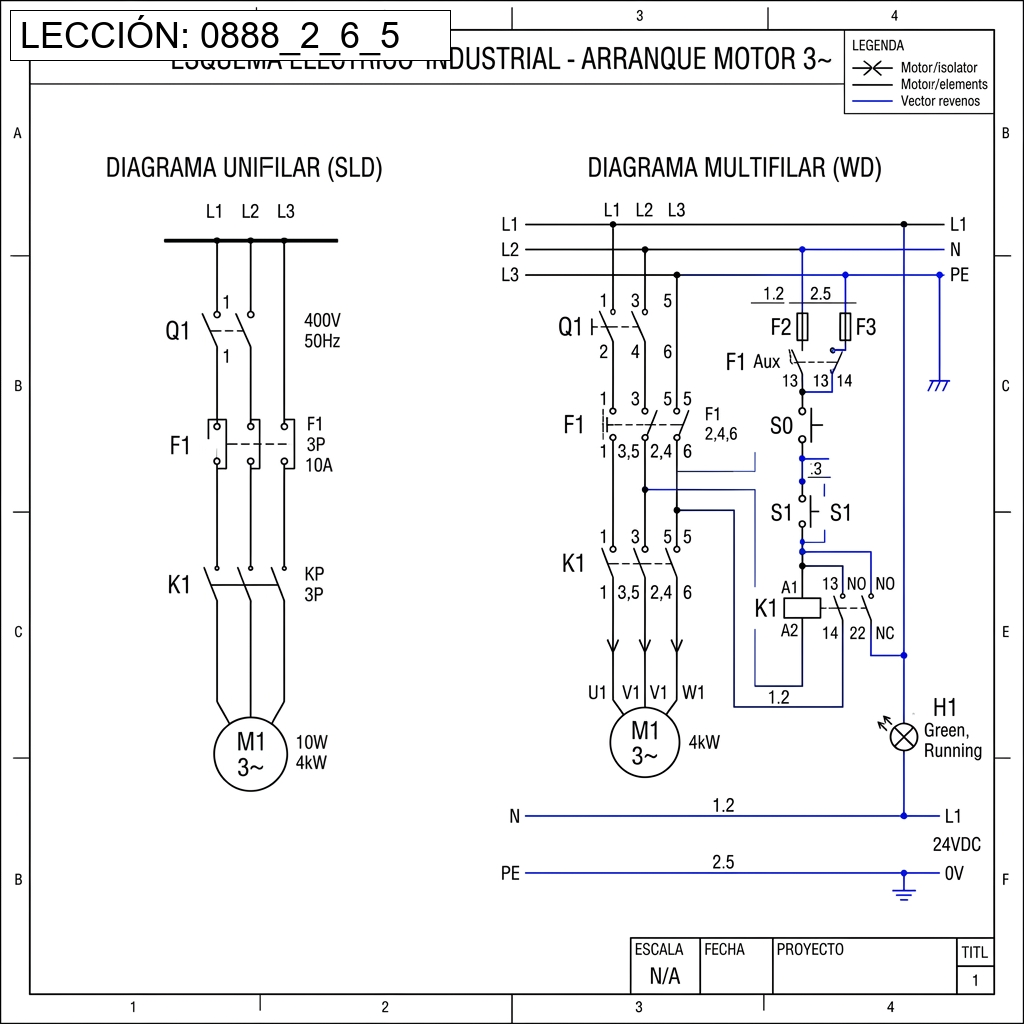

Conexionado Estrella (Y) y Triángulo (Δ)

Los motores trifásicos asíncronos disponen de tres devanados en su estator cuyos extremos terminan en la placa de bornes (U1-V1-W1 y U2-V2-W2). Para alimentarlos, se dispone de dos acoplamientos normalizados mediante puentes metálicos:

  • Conexión Triángulo (Δ): Se une el final de cada bobinado con el principio del siguiente (U1 con W2, V1 con U2, W1 con V2). Cada bobina queda sometida de forma directa a la tensión de línea de la red. Se realiza cuando la tensión de red coincide con la menor de la placa del motor (ej: red de 230 V trifásica en motor de 230/400V).
  • Conexión Estrella (Y): Se puentean juntos los terminales de salida (U2-V2-W2) formando un punto neutro común, y se aplican las fases de red a las entradas (U1-V1-W1). Cada bobina del motor soporta una tensión reducida de $V_{\text{red}} / \sqrt{3}$. Se realiza cuando la tensión de red coincide con la mayor de la placa (ej: red de 400 V trifásica en motor de 230/400V).

⚠️ REGLA CRÍTICA DE SEGURIDAD: Nunca debemos conectar un motor en Triángulo si la tensión de la red coincide con la tensión mayor de la placa del motor (Estrella), pues aplicaríamos un sobrevoltaje destructivo a las bobinas y quemaríamos los devanados en pocos segundos.

🐍 Verificador de Conexión y Consumo de un Motor Trifásico

# Script para auditar el tipo de conexión y corriente nominal de un motor trifásico
import math

def auditar_motor(potencia_nominal_kw, tension_red, tension_chasis_min, tension_chasis_max, cos_phi, rendimiento=0.85):
    print("=== AUDITORÍA TÉCNICA DE MÁQUINA ELÉCTRICA ===")
    print(f"🔹 Potencia Útil en eje: {potencia_nominal_kw} kW")

    # 1. Determinar conexión adecuada
    if tension_red == tension_chasis_min:
        conexion = "TRIÁNGULO (Δ)"
        tension_bobina = tension_chasis_min
    elif tension_red == tension_chasis_max:
        conexion = "ESTRELLA (Y)"
        tension_bobina = tension_chasis_min
    else:
        print(f"❌ ERROR: Tensión de red ({tension_red}V) incompatible con chasis ({tension_chasis_min}/{tension_chasis_max}V)")
        return

    # 2. Calcular potencia activa absorbida de la red (considerando el rendimiento)
    # P_absorbida = P_util / rendimiento
    potencia_absorbida_w = (potencia_nominal_kw * 1000) / rendimiento

    # 3. Calcular intensidad nominal absorbida
    # I = P_absorbida / (sqrt(3) * V_red * cos_phi)
    intensidad_a = potencia_absorbida_w / (math.sqrt(3) * tension_red * cos_phi)

    print(f"🔹 Tensión de Red:       {tension_red} V")
    print(f"🔹 Conexión Requerida:   {conexion}")
    print(f"🔹 Tensión por Bobina:   {tension_bobina} V")
    print(f"🔹 Potencia Absorbida:   {potencia_absorbida_w/1000:.2f} kW")
    print(f"🔹 Corriente Nominal:    {intensidad_a:.2f} A")

    return conexion, round(intensidad_a, 2)

# Ejemplo de prueba: Motor de 7.5 kW, placa 230/400V en red de 400V, cos phi 0.85
auditar_motor(potencia_nominal_kw=7.5, tension_red=400, tension_chasis_min=230, tension_chasis_max=400, cos_phi=0.85)

Este script calcula la corriente absorbida real considerando las pérdidas mecánicas (rendimiento) y determina la correcta conexión en la placa de bornes.

🚀 Calcular Cable de Alimentación de un Motor en la Calculadora

💼 Caso Práctico: Conexionado en caja de bornes

Contexto: Un motor trifásico tiene una placa de características que indica 230 V / 400 V. La red de distribución eléctrica disponible en el taller es trifásica a 400 V entre fases.

Pregunta: ¿Cómo debe realizar el conexionado de las chapas en la caja de bornes el instalador?

⚙️ Caso Práctico: Significado de la potencia nominal

Contexto: Al inspeccionar el chasis de una bomba de agua, vemos la indicación P = 4 kW / 5.4 CV y EFF = 0.85 (o rendimiento del 85%).

Pregunta: ¿A qué hace referencia exactamente este valor de potencia nominal de 4 kW indicado en la placa?

📝 Caso Práctico: Transformadores de potencia

Contexto: En un centro de transformación, un transformador trifásico de distribución reduce la tensión de media tensión (20 kV) a baja tensión (400 V).

Pregunta: ¿En qué categoría de máquina eléctrica se clasifica este equipo y cuál es su característica operativa principal?

🔬 Laboratorio Práctico: Ensayo de Velocidad de Motor en REBT SuperCalc

Actividad de Simulación: Abre el módulo de Motores Eléctricos (Módulo 9) en REBT SuperCalc y configura los parámetros de ensayo de un motor de inducción:

  • Número de polos de la máquina: 6 polos
  • Frecuencia de alimentación configurada: 45 Hz
  • Porcentaje de deslizamiento nominal bajo carga: 3%

🔗 Abrir Motores Eléctricos (Módulo 9)

Pregunta del Laboratorio: Realiza la simulación en la calculadora. Según los datos del motor de 6 polos a 45 Hz con un deslizamiento del 3%, ¿cuál es su velocidad teórica de sincronismo y qué velocidad real de rotación en carga registra el simulador?
