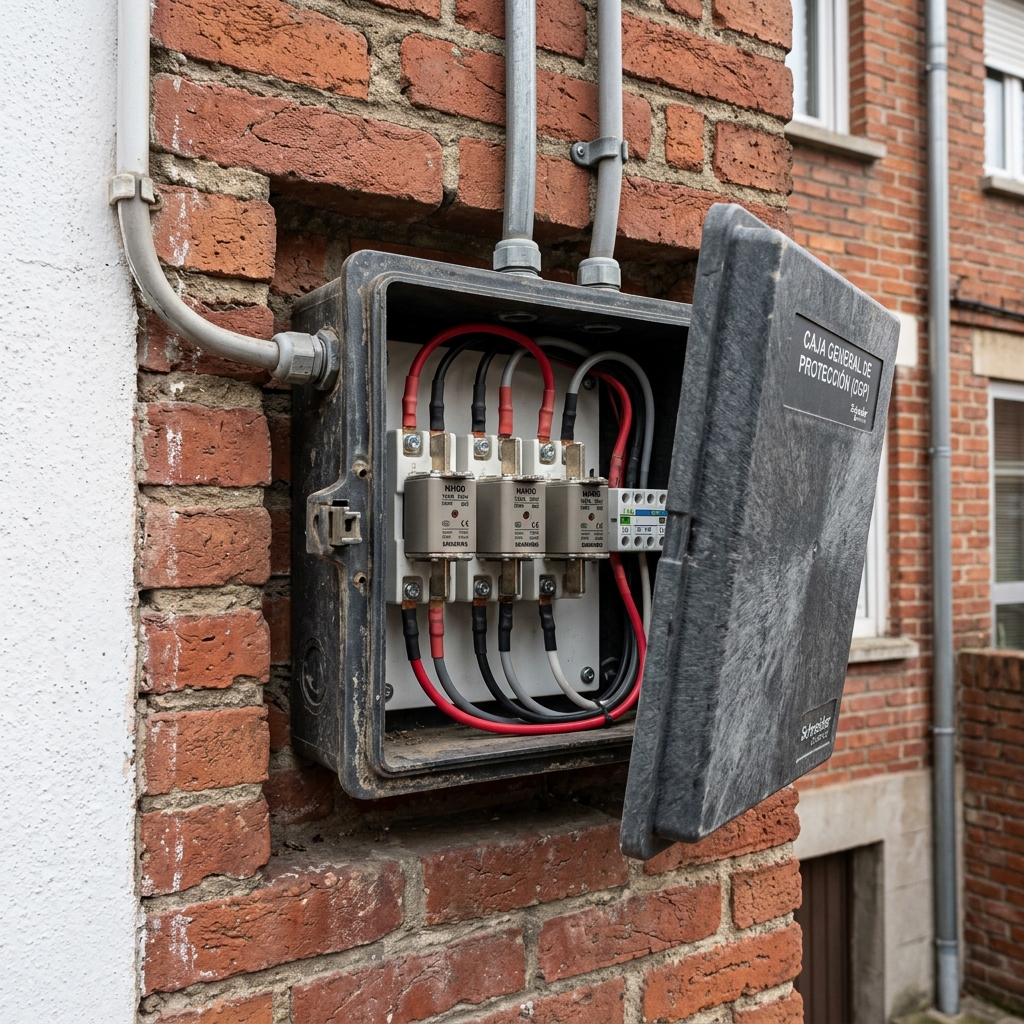

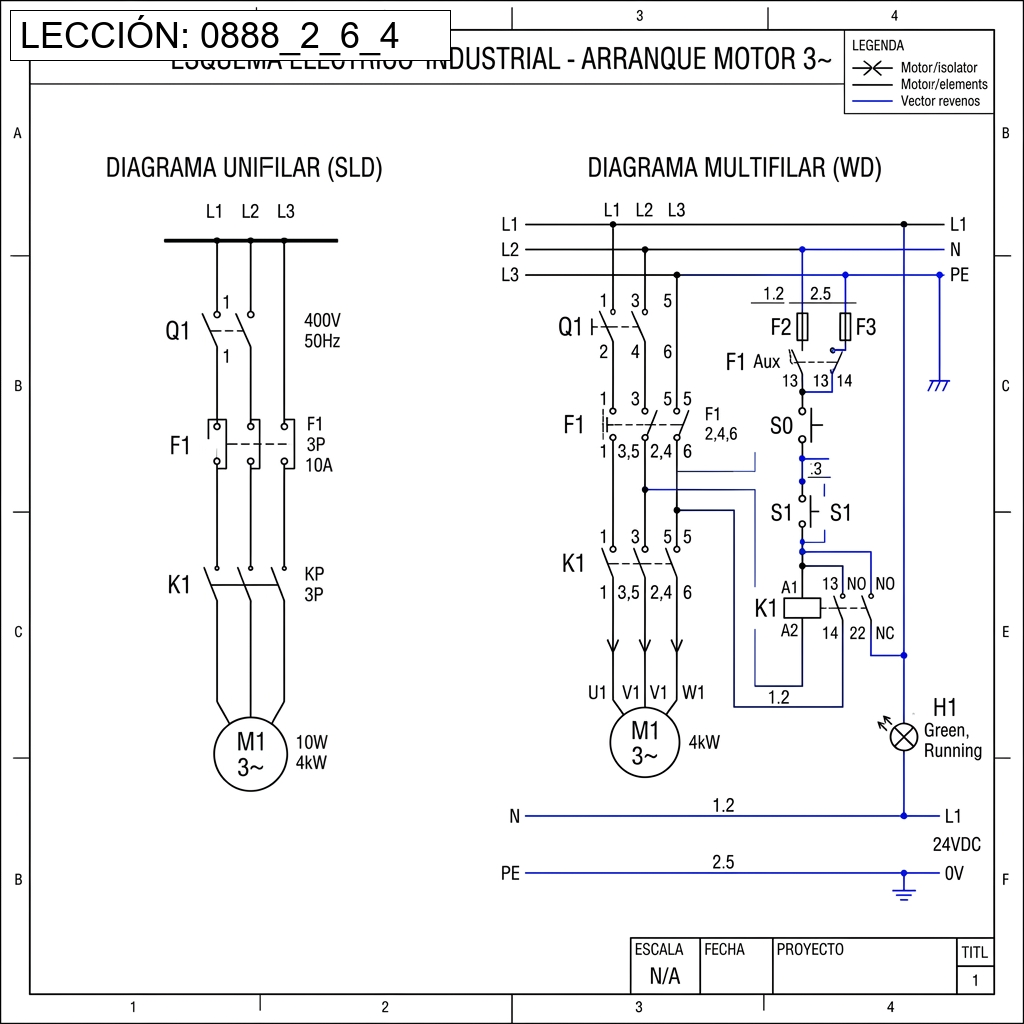

2.6.4. Artículo 15 del REBT: LGA y CGP

# Script para evaluar si la sección de la LGA cumple el límite de caída del 1.2%
def verificar_seccion_lga(potencia_w, longitud_m, material, seccion_mm2, trifasico=True):
    # Conductividades a 90°C (condiciones extremas de servicio para termoestables)
    conductividad = {
        "cobre": 44.0,     # m / (ohm * mm²)
        "aluminio": 28.0   # m / (ohm * mm²)
    }

    mat = material.lower().strip()
    gamma = conductividad.get(mat)

    if gamma is None:
        print("❌ Error: Material del cable incorrecto. Use 'cobre' o 'aluminio'.")
        return

    tencion = 400.0 if trifasico else 230.0

    # Calcular caída de tensión en voltios
    # Fórmula trifásica: dU = (P * L) / (gamma * S * U)
    # Fórmula monofásica: dU = (2 * P * L) / (gamma * S * U)
    if trifasico:
        dU = (potencia_w * longitud_m) / (gamma * seccion_mm2 * tencion)
    else:
        dU = (2 * potencia_w * longitud_m) / (gamma * seccion_mm2 * tencion)

    porcentaje_dU = (dU / tencion) * 100
    limite = 1.2

    print("=== AUDITORÍA LGA - ITC-BT-14 ===")
    print(f"🔹 Potencia Prevista:  {potencia_w/1000:.2f} kW")
    print(f"🔹 Longitud de Línea:  {longitud_m} metros")
    print(f"🔹 Cable Seleccionado: {seccion_mm2} mm² de {mat.upper()}")
    print(f"🔹 Caída Calculada:    {dU:.2f} V ({porcentaje_dU:.3f}%)")

    # Secciones mínimas reglamentarias (ITC-BT-14 punto 2)
    seccion_minima_reg = 16 if mat == "cobre" else 25

    if seccion_mm2 < seccion_minima_reg:
        print(f"🔴 RECHAZADO: La sección es inferior al mínimo reglamentario ({seccion_minima_reg} mm²).")
        return False

    if porcentaje_dU <= limite:
        print("🟢 CONFORME: La sección seleccionada cumple el límite de caída del 1.2%.")
        return True
    else:
        print(f"🔴 RECHAZADO: La caída de tensión supera el límite del {limite}%. Aumente sección.")
        return False

# Prueba: LGA de aluminio de 25 mm² para un bloque con potencia prevista de 45 kW a 25 metros
verificar_seccion_lga(potencia_w=45000, longitud_m=25, material="aluminio", seccion_mm2=25)


Este código permite verificar paramétricamente la sección de la LGA garantizando que las pérdidas por tensión no vulneren el REBT.
