2.6.6. Averías más comunes en instalaciones de BT

Diagnóstico Avanzado de Averías Eléctricas

El mantenimiento correctivo en las instalaciones eléctricas de baja tensión no consiste únicamente en sustituir el componente que ha fallado, sino en una investigación técnica profunda para descubrir la verdadera causa raíz que originó el problema. Una avería eléctrica es, en la inmensa mayoría de los casos, el síntoma visible de una deficiencia subyacente en el diseño, en el uso, o en el envejecimiento de los materiales aislantes. Los técnicos especialistas deben desarrollar una mentalidad analítica, basada en el conocimiento exhaustivo del Reglamento Electrotécnico para Baja Tensión (REBT), para interpretar correctamente las señales que la instalación emite antes, durante y después de un fallo crítico.

El espectro de las anomalías eléctricas es vasto, pero la experiencia acumulada en la industria demuestra que un alto porcentaje de las incidencias se concentra en unas pocas categorías fundamentales. Comprender la naturaleza física y termodinámica de estos fallos es el primer paso indispensable para cualquier profesional que aspire a certificar la seguridad y la eficiencia de un sistema eléctrico.

1. Sobrecargas Térmicas y Degradación del Aislamiento

La sobrecarga térmica es, indiscutiblemente, la patología más insidiosa que puede sufrir una instalación eléctrica. A diferencia de un cortocircuito, que se manifiesta de forma violenta e instantánea, la sobrecarga es un proceso silencioso y acumulativo. Ocurre cuando la intensidad de corriente que circula por un conductor excede su capacidad nominal de transporte (ampacidad) durante un periodo de tiempo prolongado. Esta situación genera un exceso de calor por efecto Joule ($P = I^2 \times R$) que el cable no es capaz de disipar adecuadamente hacia el ambiente circundante.

El principal afectado por este calentamiento anormal no es el cobre o el aluminio del conductor, sino el material aislante que lo recubre (generalmente PVC o XLPE). Los polímeros plásticos sufren una degradación química acelerada cuando se someten a temperaturas por encima de su límite de diseño operativo (70°C para el PVC, 90°C para reticulados). Con el paso de los meses o años, el aislante se vuelve rígido, quebradizo y pierde sus propiedades dieléctricas. Finalmente, el material se agrieta, dejando los conductores vivos expuestos, lo que inevitablemente derivará en un cortocircuito franco o en una derivación a tierra de extrema peligrosidad. Las causas más habituales de la sobrecarga incluyen la conexión de receptores de gran potencia (como estufas, hornos o maquinaria industrial) en circuitos que no fueron diseñados originalmente para soportar dicha demanda, o la ampliación no planificada de la instalación mediante regletas y ladrones múltiples sin una revisión previa del cuadro general de mando y protección.

2. Cortocircuitos: La Liberación Descontrolada de Energía

El cortocircuito representa el escenario de fallo más destructivo y peligroso en cualquier red de baja tensión. Se define técnicamente como la conexión accidental, directa y de impedancia prácticamente nula, entre dos puntos de un circuito que operan a diferentes potenciales eléctricos (por ejemplo, entre Fase y Neutro, o entre dos Fases distintas en un sistema trifásico). Al desaparecer la resistencia de la carga útil del circuito, la intensidad de corriente se dispara a valores astronómicos en fracciones de segundo, limitándose únicamente por la impedancia equivalente de la red de suministro y del propio transformador de distribución.

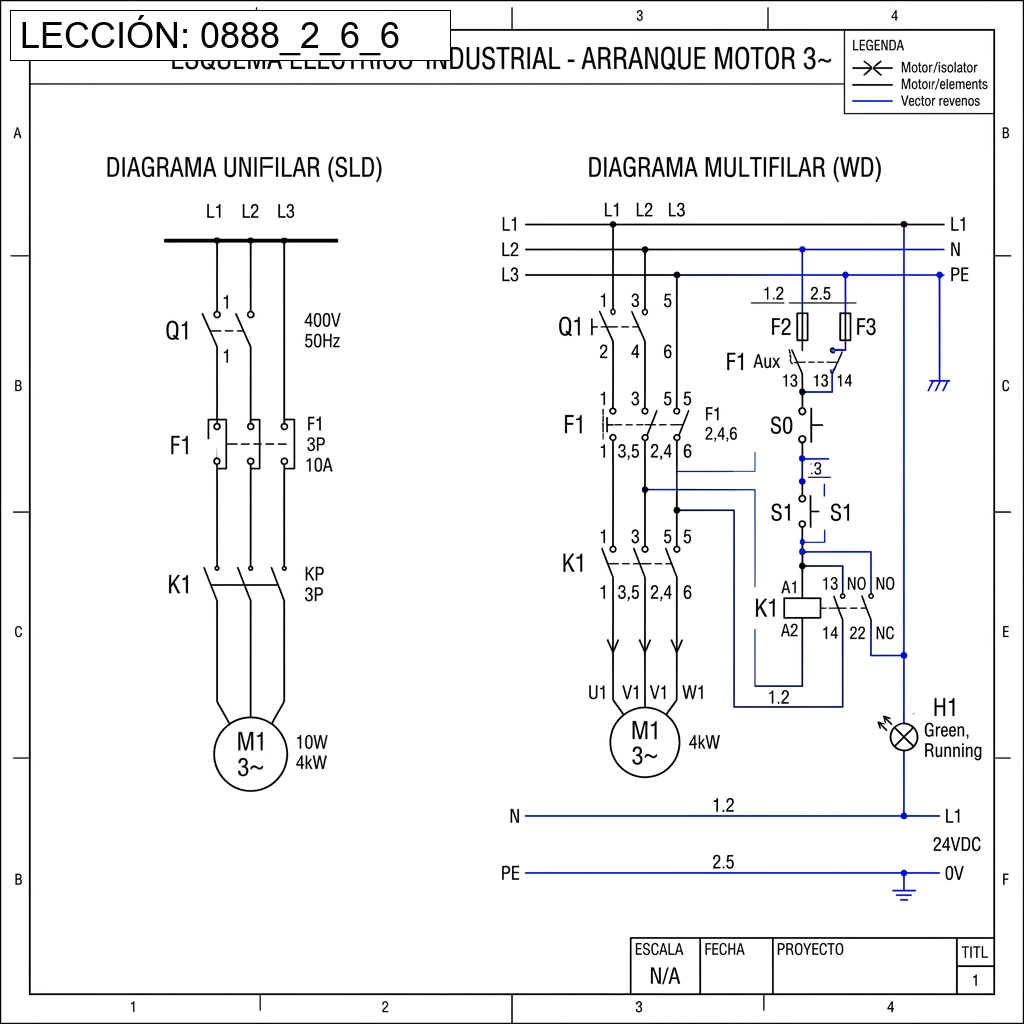

La magnitud de la corriente de cortocircuito (Icc) puede alcanzar fácilmente varios miles de amperios (kA). Esta avalancha masiva de electrones provoca efectos electromagnéticos y térmicos devastadores. Los esfuerzos electrodinámicos pueden llegar a deformar físicamente las pletinas de los cuadros eléctricos o arrancar los cables de sus bornes, mientras que el calor extremo funde el cobre y vaporiza el aislamiento, generando arcos eléctricos, chispas incandescentes y un riesgo inminente de explosión e incendio grave. Para mitigar este riesgo catastrófico, el REBT exige la instalación obligatoria de dispositivos de protección contra sobreintensidades, concretamente los Pequeños Interruptores Automáticos (PIA) magnetotérmicos y los fusibles calibrados. El bloque magnético del PIA está diseñado específicamente para detectar esta rampa abrupta de corriente y abrir el circuito mecánicamente en tiempos inferiores a 10 milisegundos, extinguiendo el arco interno en su cámara apagachispas antes de que los cables de la instalación sufran daños irreversibles. Las causas típicas de un cortocircuito abarcan desde la manipulación negligente de cables en tensión y el fallo catastrófico interno de los electrodomésticos, hasta roedores que muerden las canalizaciones o la presencia masiva de agua en cajas de empalme defectuosas.

3. Fugas de Corriente y Fallos de Aislamiento a Tierra

Un fallo de aislamiento, comúnmente conocido como fuga de corriente o derivación a tierra, se produce cuando la corriente eléctrica encuentra un camino de menor resistencia para retornar a su origen escapando del circuito nominal previsto (los conductores activos). Esta fuga ocurre generalmente cuando el aislamiento de un conductor activo (Fase) pierde su integridad y entra en contacto directo con las partes metálicas conductivas accesibles de un receptor (la carcasa de una lavadora, el chasis de una máquina herramienta) o con estructuras arquitectónicas húmedas.

Si la instalación carece de un sistema de puesta a tierra eficiente, toda la tensión de red quedará aplicada a la carcasa metálica del equipo. En el momento en que una persona o animal toque esa superficie, la corriente fluirá a través de su cuerpo hacia la tierra, provocando un choque eléctrico (electrocución) que puede resultar fatal si la intensidad supera los 30 miliamperios (mA) y afecta al ritmo cardíaco (fibrilación ventricular). Para neutralizar este peligro mortal, la instrucción ITC-BT-24 establece el uso combinado de la conexión equipotencial de todas las masas metálicas a la red de tierra del edificio, junto con la instalación de dispositivos de protección Diferencial. El interruptor diferencial actúa como un vigilante sumamente sensible que compara la corriente que sale por la Fase con la que retorna por el Neutro. Si se produce una fuga hacia la tierra, el retorno será menor; el diferencial detectará este desequilibrio vectorial y desconectará instantáneamente el suministro eléctrico de toda la vivienda o sector industrial afectado. Las causas detrás de estas derivaciones suelen ser la humedad por filtraciones o condensación excesiva, la acumulación de polvo conductor en ambientes industriales, la perforación accidental de conducciones eléctricas empotradas al taladrar muros, y el natural envejecimiento o rotura mecánica de los materiales plásticos aislantes en enchufes y electrodomésticos.

4. Falsos Contactos y Problemas de Conexionado (Arcing)

Aunque a menudo son subestimados por los técnicos inexpertos, los falsos contactos constituyen una de las principales causas ocultas de incendios de origen eléctrico. Un falso contacto se origina cuando la unión mecánica entre dos conductores, o entre un conductor y un borne de conexión (por ejemplo, en un interruptor, enchufe o caja de derivación), pierde su firmeza, aflojándose con el tiempo. Esta holgura microscópica reduce drásticamente la superficie efectiva de contacto a través de la cual deben fluir los electrones.

Al estrecharse el paso, la resistencia eléctrica de la unión (resistencia de contacto) aumenta exponencialmente. Siguiendo las leyes básicas de la electrotermia, esta resistencia concentrada provoca un intenso calentamiento puntual en el borne afectado al paso de la corriente nominal ($P = I^2 \times R_{contacto}$). Este calor excesivo oxida progresivamente los metales involucrados (cobre y latón), creando una pátina de óxido que aumenta todavía más la resistencia, entrando en un círculo vicioso térmico destructivo. Llegado a cierto punto crítico, la pequeña separación física entre los metales sueltos hace que la corriente salte por el aire ionizado, formando micro-arcos eléctricos (arcing). Este chisporroteo continuo y silencioso puede alcanzar temperaturas locales de miles de grados centígrados, carbonizando el plástico aislante circundante y las bornas de baquelita hasta que estallan en llamas, muchas veces sin que el magnetotérmico ni el diferencial lleguen a saltar, ya que la corriente total del circuito no excede el límite nominal. Las causas fundamentales de los falsos contactos residen casi exclusivamente en una mala praxis durante la ejecución inicial de la obra: apriete insuficiente de la tornillería, falta de uso de terminales puntera en cables flexibles de hilos finos, empalmes realizados sin regletas homologadas (cinta aislante suelta) y el fenómeno de fluencia o aflojamiento por las vibraciones normales y los ciclos continuos de dilatación y contracción térmica de las instalaciones sometidas a regímenes de alta carga.

5. Caídas de Tensión Severas y Desequilibrios de Fases

No todas las averías implican la interrupción violenta del suministro; algunas se manifiestan como una degradación constante e inaceptable de la calidad de la energía entregada a los receptores. Las caídas de tensión (voltage drop) son el resultado directo de una resistencia excesiva acumulada a lo largo del cableado de distribución. Cuando los electrones viajan grandes distancias a través de conductores cuya sección transversal (grosor) es demasiado fina para la corriente demandada, la resistencia intrínseca del cobre provoca que parte de la fuerza electromotriz se "gaste" empujando la corriente por el propio cable, llegando un voltaje marcadamente inferior a los bornes del equipo receptor final.

El REBT es estrictamente taxativo en este aspecto: la caída de tensión máxima permisible desde el origen de la instalación hasta cualquier punto de utilización no debe superar el 3% para los circuitos destinados a alumbrado y el 5% para aquellos destinados a usos generales o fuerza motriz (en instalaciones interiores ordinarias). Una caída de tensión severa (por ejemplo, recibir 190V en lugar de los 230V nominales) tiene efectos nefastos en los equipos: las bombillas iluminan con un tono amarillento lánguido, las fuentes de conmutación de los dispositivos electrónicos se sobrecalientan tratando de compensar la falta de voltaje extrayendo más corriente, y los motores eléctricos asíncronos experimentan una pérdida drástica de su par motor de arranque, corriendo el grave riesgo de quedarse bloqueados y calcinar sus bobinados internos. En los entornos de distribución trifásica (comercios, naves industriales, redes de edificios), a este problema se le suma el temido desequilibrio de fases. Este ocurre cuando el técnico diseñador ha conectado un número excesivo de cargas monofásicas pesadas a una sola de las fases (L1), dejando las otras dos (L2 y L3) descargadas. Este reparto asimétrico de la carga no solo provoca caídas de tensión desiguales y molestos parpadeos (flicker), sino que genera intensidades de retorno indeseadas enormemente elevadas a través del conductor Neutro, un cable que habitualmente no dispone de protección magnetotérmica propia en muchas configuraciones de cuadros estándar, lo que puede resultar en la fusión completa de la línea de neutro y desencadenar un desplazamiento del punto neutro que enviaría peligrosos picos de 400V a electrodomésticos diseñados exclusivamente para 230V, destruyéndolos de inmediato.
