La Red de Distribución e Instalación de Enlace

La alimentación eléctrica de un edificio residencial de viviendas requiere de una infraestructura técnica específica regulada por las Instrucciones Técnicas Complementarias del REBT (desde la ITC-BT-10 hasta la ITC-BT-15). Las instalaciones de enlace unen la red de distribución pública de la compañía distribuidora con las instalaciones interiores o receptoras de cada usuario individual.

Elementos constituyentes de la red de enlace

1. Caja General de Protección (CGP)

Es la envolvente que aloja los fusibles de protección de la Línea General de Alimentación. Se sitúa en la fachada exterior o límite de propiedad del edificio, en un lugar de libre acceso para la compañía distribuidora.

2. Línea General de Alimentación (LGA)

Canalización trifásica que conecta los fusibles de la CGP con la centralización de contadores. En viviendas, suele discurrir por un patinillo técnico ignífugo y sus conductores son de cobre o aluminio con aislamiento termoestable de alta resistencia al fuego.

3. Centralización de Contadores (CC)

Local o armario técnico donde se agrupan los contadores digitales de consumo de todos los usuarios y los servicios comunes. Consta de un interruptor de corte general (IGC), embarrado general de entrada, unidades de medida y fusibles de protección de cada derivación.

4. Derivaciones Individuales (DI)

Son los circuitos que enlazan cada contador individual con el Cuadro General de Mando y Protección (CGMP) de cada vivienda. Discurren por canalizaciones independientes y deben poseer un conductor de protección de tierra dedicado por usuario.

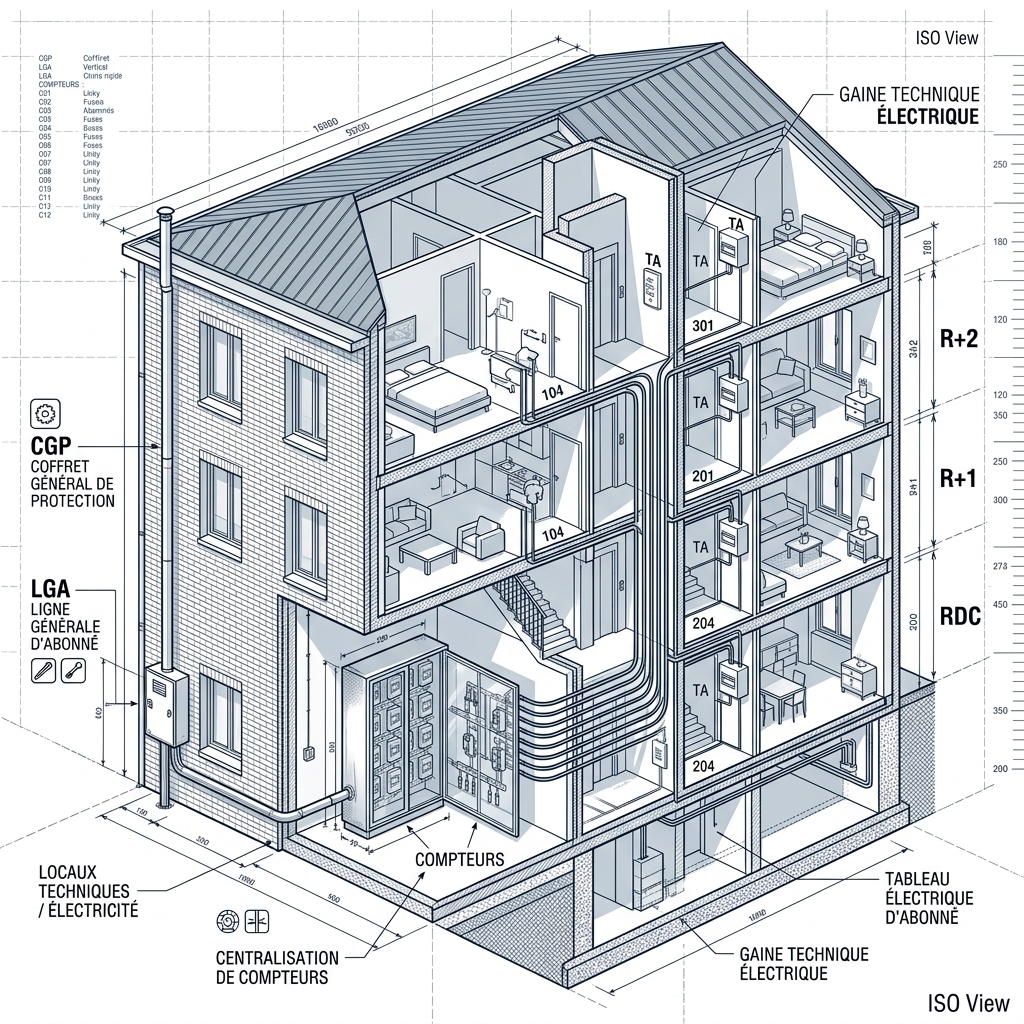

Corte 3D de la instalación de enlace de un edificio mostrando CGP, LGA y centralización de contadores
Figura 1: Distribución espacial y elementos componentes de la red de enlace de un edificio de viviendas. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Calculador de Previsión de Cargas de Edificio Residencial (ITC-BT-10)

# Script para emular el cálculo de potencia de previsión según la ITC-BT-10
def calcular_potencia_previsora_edificio(num_viviendas_basicas, num_viviendas_elevadas, potencia_servicios_comunes):
    # Potencias mínimas reglamentarias por tipo de vivienda (en vatios)
    p_basica = 5750      # Electrificación básica (230 V, calibre 25 A)
    p_elevada = 9200     # Electrificación elevada (230 V, calibre 40 A)

    total_viv = num_viviendas_basicas + num_viviendas_elevadas

    # Coeficiente de simultaneidad (tabla ITC-BT-10 punto 2.1)
    if total_viv == 0:
        coef_simultaneidad = 0
    elif total_viv == 1:
        coef_simultaneidad = 1
    elif total_viv <= 21:
        # Coeficiente lineal decreciente simulado
        coef_simultaneidad = 1 + (total_viv - 1) * 0.8
    else:
        # Coeficiente fijo acumulado para grandes bloques
        coef_simultaneidad = 15.4 + (total_viv - 21) * 0.6

    potencia_viviendas_total = (num_viviendas_basicas * p_basica + num_viviendas_elevadas * p_elevada)

    # Aplicar el coeficiente de simultaneidad a la suma de viviendas
    potencia_viviendas_simultanea = (potencia_viviendas_total / total_viv) * coef_simultaneidad if total_viv > 0 else 0

    potencia_total_edificio = potencia_viviendas_simultanea + potencia_servicios_comunes

    print("=== CÁLCULO DE POTENCIA PREVISORA (ITC-BT-10) ===")
    print(f"🔹 Total Viviendas:        {total_viv} (Básicas: {num_viviendas_basicas}, Elevadas: {num_viviendas_elevadas})")
    print(f"🔹 Coef. Simultaneidad:    {coef_simultaneidad:.2f}")
    print(f"🔹 Potencia Viviendas (S): {potencia_viviendas_simultanea/1000:.2f} kW")
    print(f"🔹 Servicios Comunes:      {potencia_servicios_comunes/1000:.2f} kW")
    print(f"🟢 POTENCIA TOTAL PREVISTA: {potencia_total_edificio/1000:.2f} kW")
    print("==================================================")
    return potencia_total_edificio

# Prueba: Bloque de 12 viviendas básicas, 4 elevadas y 8 kW en servicios comunes (ascensor/escalera)
calcular_potencia_previsora_edificio(num_viviendas_basicas=12, num_viviendas_elevadas=4, potencia_servicios_comunes=8000)

Este script aplica los coeficientes del reglamento para evitar sobredimensionar la LGA del edificio.

💼 Caso Práctico: Elementos de fachada

Contexto: En un bloque de 8 viviendas, la distribuidora trae la línea de red de distribución y el instalador debe conexionarla.

Pregunta: ¿Qué dispositivo delimita la propiedad de la red pública y aloja los fusibles de cabecera de la instalación de enlace?

⚙️ Caso Práctico: Recorrido LGA

Contexto: Durante el replanteo, el proyectista dibuja el recorrido del tubo portacables que une la CGP y la centralización de contadores.

Pregunta: ¿Cómo se denomina técnicamente el tramo conductor que conecta la CGP con la centralización de contadores?

📝 Caso Práctico: Coeficientes de simultaneidad

Contexto: Se calcula la acometida para un edificio residencial de 20 viviendas básicas de 5.750 W cada una.

Pregunta: ¿Por qué se aplica un coeficiente de simultaneidad al calcular la potencia de previsión de cargas de viviendas?

🔬 Laboratorio Práctico: Cuadro de Servicios Comunes en REBT SuperCalc

Actividad de Simulación: Utiliza el simulador de Previsión de Potencia (Local Comercial / Servicios) en REBT SuperCalc para planificar el suministro de los servicios comunes de un edificio:

  • Potencia simultánea de diseño (ascensores, portal, bombas): 15 kW
  • Tipo de actividad: Servicios Comunes de Edificio Residencial

🔗 Abrir Previsión de Potencia y Cuadros (Módulo 1)

Pregunta del Laboratorio: Realiza la simulación para 15 kW. ¿Qué tipo de suministro (tensión) recomienda la calculadora y qué tamaño de cofret de carril DIN junto con qué porcentaje de espacio libre (reserva reglamentaria) se debe prever para albergar las protecciones de este cuadro?
