Estructura Obligatoria de la MTD

La cumplimentación de una Memoria Técnica de Diseño no es un proceso libre, sino que debe ajustarse de forma estricta a un modelo oficial normalizado por la Comunidad Autónoma donde se ubique físicamente la instalación. El expediente completo debe estructurarse en bloques bien diferenciados que van desde la recopilación de datos administrativos hasta la justificación técnica analítica de las líneas y canalizaciones proyectadas.

Secciones Principales de la Memoria

1. Datos Administrativos y Emplazamiento

Este apartado inicial recoge los datos identificativos y de contacto del titular de la instalación (propietario o arrendatario), la dirección exacta de la obra y el uso al que se destinará el recinto (por ejemplo, vivienda unifamiliar, local comercial de zapatería, o almacén no industrial). Estos datos determinan el marco normativo específico aplicable bajo el REBT.

2. Descripción Técnica y Previsión de Cargas

Detalla el grado de electrificación (básica o elevada en el caso de viviendas) y justifica la potencia prevista de la instalación. Se debe listar la relación de receptores eléctricos de especial relevancia (como climatización, ascensores o maquinaria) y calcular la potencia total a contratar en base a los coeficientes de simultaneidad y utilización oportunos.

3. Cálculos de Líneas y Protecciones

Es la parte analítica del documento. El instalador debe justificar la sección de los conductores eléctricos empleando los dos criterios normativos obligatorios: la máxima intensidad admisible por calentamiento térmico y la caída de tensión máxima admisible por impedancia. Asimismo, se justifica el dimensionamiento de las protecciones magnetotérmicas frente a sobrecargas y cortocircuitos.

4. Esquemas y Planos Anexos

La MTD no se considera válida sin sus correspondientes gráficos complementarios. El Esquema Unifilar representa de forma esquemática el cuadro general de mando y protección (CGMP), detallando la sección y características de cada interruptor automático. El Croquis de Trazado en planta detalla físicamente el recorrido de los tubos y canalizaciones, la situación de las cajas de derivación y los puntos de consumo.

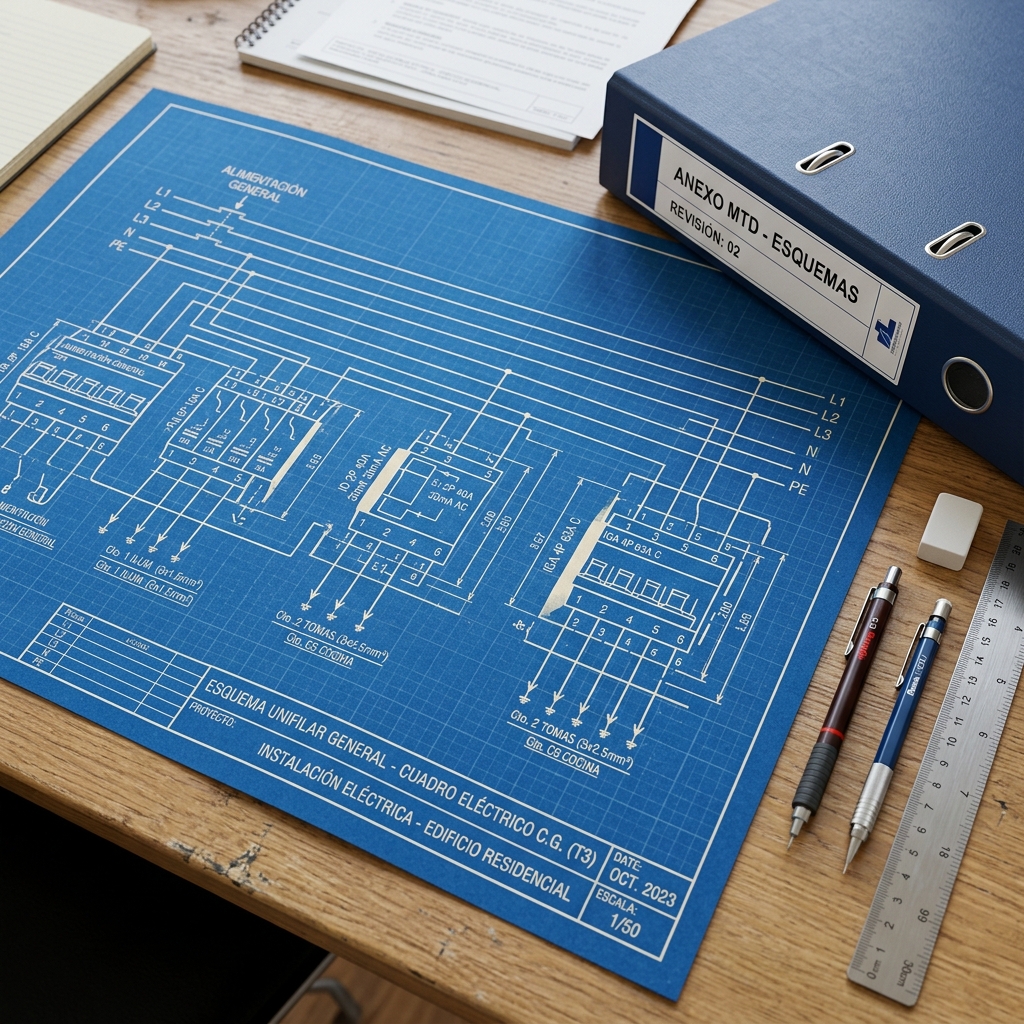

Esquema unifilar general impreso y manual de la MTD sobre tablero técnico
Figura 1: Representación gráfica y planos de unifilares anexos al expediente de la Memoria Técnica de Diseño (MTD). Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Generador de Ficha de Portada de Expediente MTD

# Script para generar la portada oficial resumida de la MTD
def generar_portada_mtd(titular, direccion, potencia_kw, tension, uso_local, instalador):
    print("+" + "-"*60 + "+")
    print("|" + " PORTADA DE EXPEDIENTE OFICIAL DE MTD ".center(60) + "|")
    print("+" + "-"*60 + "+")
    print(f"| Titular de la obra: {titular[:40].ljust(40)} |")
    print(f"| Ubicación exacta:   {direccion[:40].ljust(40)} |")
    print(f"| Uso del local:      {uso_local[:40].ljust(40)} |")
    print(f"| Potencia Máx:       {(str(potencia_kw) + ' kW').ljust(40)} |")
    print(f"| Tensión de Red:     {(str(tension) + ' V').ljust(40)} |")
    print("+" + "-"*60 + "+")
    print(f"| Empresa Instaladora: {instalador[:38].ljust(38)} |")
    print("+" + "-"*60 + "+")

    # Validación básica del grado de electrificación residencial
    if uso_local.lower() == "vivienda":
        grado = "ELEVADA (>= 9.2 kW)" if potencia_kw >= 9.2 else "BÁSICA (>= 5.75 kW)"
        print(f"| Grado de electrificación estimado: {grado.ljust(22)} |")
        print("+" + "-"*60 + "+")

# Ejecución de simulación de portada
generar_portada_mtd(
    titular="Restaurante La Paella S.L.",
    direccion="Avenida del Puerto 45, Valencia",
    potencia_kw=34.5,
    tension=400,
    uso_local="Local comercial - Hostelería",
    instalador="Electricistas Habilitados Levante S.A."
)

Este código formatea e imprime una carátula estructurada con los datos requeridos por las plataformas telemáticas de registro industrial.

💼 Caso Práctico: Campos obligatorios en la MTD

Contexto: Un instalador cumplimenta la documentación de MTD para una tienda de ropa y duda sobre los campos necesarios en la memoria descriptiva.

Pregunta: ¿Qué grupo de datos técnicos y de diseño resulta obligatorio incluir y detallar en una MTD según el REBT?

⚙️ Caso Práctico: Función del croquis de trazado

Contexto: Se realiza el plano en planta de un taller de reparaciones mecánicas y el diseñador debe adjuntar el croquis de trazado físico.

Pregunta: ¿Cuál es el propósito reglamentario de adjuntar un "Croquis de Trazado" detallado a la Memoria Técnica de Diseño (MTD)?

📝 Caso Práctico: Justificación de caídas de tensión

Contexto: Durante el cálculo de las líneas interiores de una vivienda de electrificación elevada, el instalador realiza la comprobación por caída de tensión.

Pregunta: ¿Por qué es obligatorio incluir de forma explícita el cálculo analítico de caídas de tensión en las líneas de la MTD?

🔬 Laboratorio Práctico: Justificación Técnica de Cables e Iz en la MTD

Actividad de Simulación: Utiliza el simulador de Sección de Cables en REBT SuperCalc para comprobar el cálculo de líneas interiores en una MTD:

  • Tensión: 230 V (Monofásica)
  • Potencia prevista: 10000 W (10 kW, cos φ = 0.9)
  • Longitud: 30 metros
  • Método de instalación: B1 (Tubos en pared de madera/mampostería)
  • Tipo de aislamiento: PVC
  • Caída de tensión máxima admisible: 3.0%

🔗 Abrir Sección de Cables (Módulo 3)

Pregunta del Laboratorio: Realiza la simulación del circuito. ¿Qué sección comercial de cobre es la mínima que cumple ambos criterios reglamentarios (caída de tensión e intensidad admisible $I_z$) para esta línea de la MTD?
