El Filtro Legal de la ITC-BT-04

La reglamentación de baja tensión en España establece que no todas las instalaciones eléctricas se tramitan de la misma forma. La instrucción ITC-BT-04 clasifica las instalaciones basándose en parámetros claros de riesgo intrínseco y potencia. De este modo, las instalaciones con menor riesgo y menor consumo energético pueden prescindir de un Proyecto de ingeniería y legalizarse simplemente mediante una Memoria Técnica de Diseño (MTD).

Límites y Clasificaciones de la ITC-BT-04

1. Instalaciones Industriales y Terciarias

Las industrias, talleres, almacenes y locales comerciales de carácter general (que no sean de pública concurrencia ni presenten riesgos específicos como mojados o explosivos) requieren Proyecto si su potencia prevista supera los 50 kW. Por debajo de esta cifra (menores o iguales a $50\text{ kW}$), pueden legalizarse mediante MTD.

2. Edificios Residenciales y Viviendas

Las viviendas individuales no tienen limitación de potencia por sí solas para exigir proyecto (se tramitan por MTD). Sin embargo, en un edificio multifamiliar (bloque de pisos), la suma de las viviendas y los servicios comunes de enlace (ascensores, garaje, escalera) determina el límite: si supera los 100 kW globales, exige Proyecto. Si es menor o igual a $100\text{ kW}$, basta con MTD.

3. Instalaciones en Locales de Pública Concurrencia

Es el caso de exclusión más notable. La reglamentación establece que todos los locales de pública concurrencia (como espectáculos, hostelería, restauración, grandes superficies comerciales o centros de enseñanza) exigen Proyecto Técnico redactado por Ingeniero de forma obligatoria, sin importar lo baja que sea su potencia prevista. Esto se debe al elevado riesgo de evacuación de personas.

4. Locales Mojados, Húmedos y de Riesgo Especial

Las instalaciones eléctricas situadas en locales mojados, húmedos, con riesgo de corrosión o en emplazamientos con riesgo de incendio o explosión (como gasolineras o silos) tienen límites reducidos: exigen Proyecto si su potencia nominal supera los 10 kW. Si la potencia es menor o igual, pueden tramitarse por MTD.

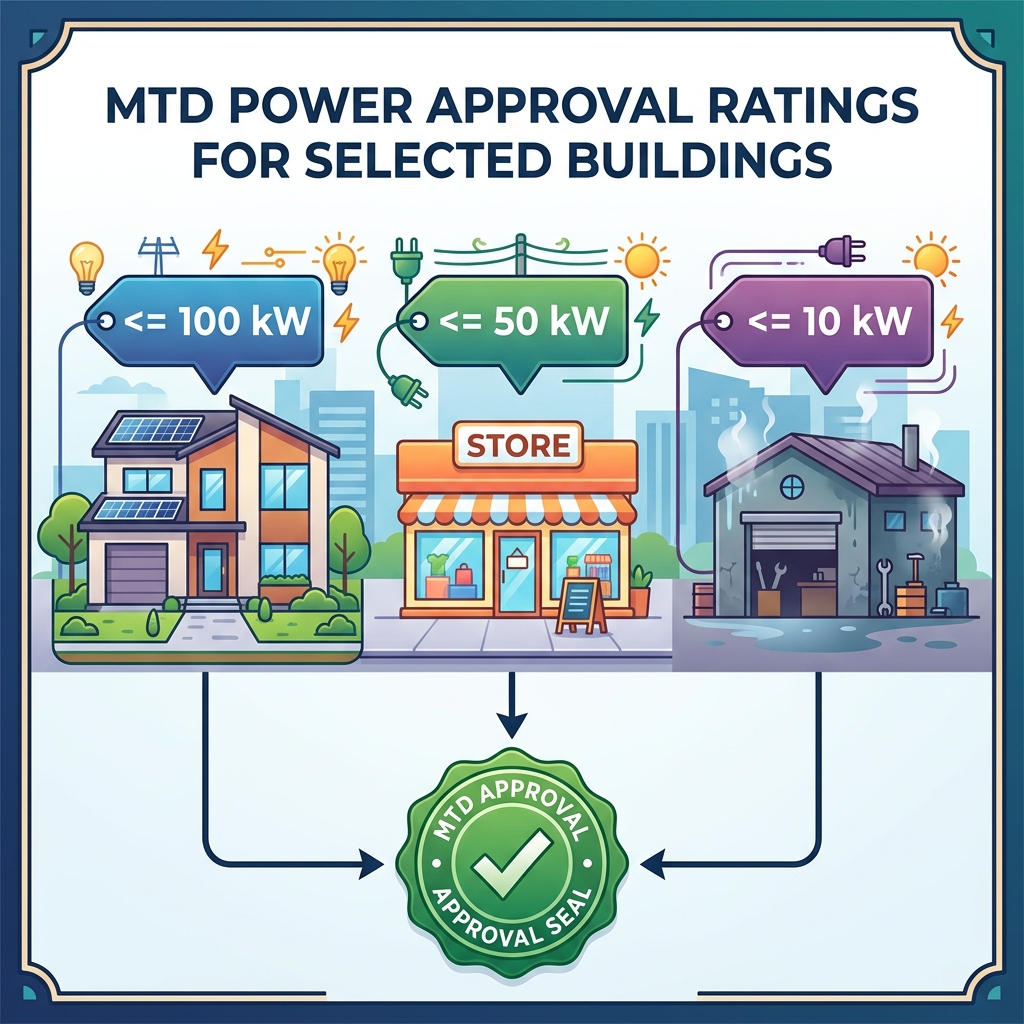

Infografía de límites de potencia para Memoria Técnica de Diseño bajo ITC-BT-04
Figura 1: Límites reglamentarios máximos de potencia permitidos para la legalización de instalaciones eléctricas mediante MTD. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Asesor de Trámite Legal ITC-BT-04

# Script para clasificar si una instalación requiere Proyecto o MTD
def determinar_tramite_bt(uso, potencia_kw, publica_concurrencia=False):
    print(f"--- ANALIZANDO: {uso.upper()} ({potencia_kw} kW) ---")

    if publica_concurrencia:
        print("🔴 PROYECTO TÉCNICO OBLIGATORIO: Es un local de pública concurrencia.")
        print("🔸 Razón legal: ITC-BT-04 Punto 2.1 (Sin límite de potencia).")
        return "Proyecto"

    if uso.lower() == "industrial" or uso.lower() == "comercial":
        if potencia_kw > 50.0:
            print("🔴 PROYECTO TÉCNICO OBLIGATORIO: Potencia industrial/comercial > 50 kW.")
            print("🔸 Razón legal: ITC-BT-04 Punto 2.1 (Límite 50 kW).")
            return "Proyecto"
        else:
            print("🟢 MEMORIA TÉCNICA DE DISEÑO (MTD) ADMISIBLE: Potencia <= 50 kW.")
            return "MTD"

    elif uso.lower() == "mojado" or uso.lower() == "humedo":
        if potencia_kw > 10.0:
            print("🔴 PROYECTO TÉCNICO OBLIGATORIO: Local mojado/humedo con potencia > 10 kW.")
            print("🔸 Razón legal: ITC-BT-04 Punto 2.1 (Límite 10 kW).")
            return "Proyecto"
        else:
            print("🟢 MEMORIA TÉCNICA DE DISEÑO (MTD) ADMISIBLE: Potencia <= 10 kW.")
            return "MTD"

    elif uso.lower() == "residencial":
        if potencia_kw > 100.0:
            print("🔴 PROYECTO TÉCNICO OBLIGATORIO: Potencia total del edificio > 100 kW.")
            return "Proyecto"
        else:
            print("🟢 MEMORIA TÉCNICA DE DISEÑO (MTD) ADMISIBLE: Potencia <= 100 kW.")
            return "MTD"

    else:
        print("🟡 Uso general no específico. Se asume MTD si potencia <= 50 kW.")
        return "MTD" if potencia_kw <= 50.0 else "Proyecto"

# Pruebas del asesor
determinar_tramite_bt("comercial", 15.0, publica_concurrencia=True)
print()
determinar_tramite_bt("industrial", 45.0)
print()
determinar_tramite_bt("mojado", 12.0)

Este código evalúa de manera automática las reglas de ramificación descritas en el REBT para sugerir el canal de legalización adecuado.

💼 Caso Práctico: Zapatería no concurrente

Contexto: Diseñas un local destinado a oficinas de consultoría informática con una superficie diáfana de 90 m² y una previsión de carga total de 20 kW.

Pregunta: ¿Cuál es el trámite documental de diseño que exige el REBT para dar de alta dicha instalación?

⚙️ Caso Práctico: Servicios comunes residenciales

Contexto: Un edificio residencial cuenta con 8 viviendas de electrificación básica y un portal común. La potencia total del bloque de viviendas se calcula en 54 kW.

Pregunta: ¿Permite la normativa legalizar la instalación de enlace de este edificio mediante MTD o exige Proyecto?

📝 Caso Práctico: Local de Pública Concurrencia

Contexto: Se realiza la reforma completa del cableado y cuadros de una pequeña cafetería con aforo para 40 comensales y potencia prevista de 12 kW.

Pregunta: ¿Qué tipo de trámite de diseño eléctrico se exige para legalizar la instalación de esta cafetería?

🔬 Laboratorio Práctico: Límites de Garajes y Plazas en REBT SuperCalc

Actividad de Simulación: Utiliza el simulador de Gestor de Trámites en REBT SuperCalc para verificar los límites específicos de parkings/garajes:

  • Tipo de local: Estacionamiento / Garaje (con ventilación forzada)
  • Plazas de parking iniciales: 20 plazas
  • Plazas de parking modificadas: 30 plazas

🔗 Abrir Gestor de Trámites (Módulo 6)

Pregunta del Laboratorio: Configura el tipo de local a "Estacionamiento" en el simulador. Cambia el número de plazas de 20 a 30. ¿Qué dictamen reglamentario de documentación se emite para cada caso?
