Conceptos Generales de la MTD

La Memoria Técnica de Diseño (MTD) es un documento técnico oficial y simplificado que tiene como finalidad describir las características generales y justificar el cumplimiento de las condiciones de seguridad reglamentarias de una instalación eléctrica de baja tensión. Este documento sustituye al Proyecto Técnico para aquellas instalaciones que, por sus características de potencia, tensión y uso de locales, se clasifican en el grupo de menor complejidad de acuerdo a la instrucción técnica ITC-BT-04 del REBT.

Objeto y Redactor de la MTD

1. Objeto del Documento

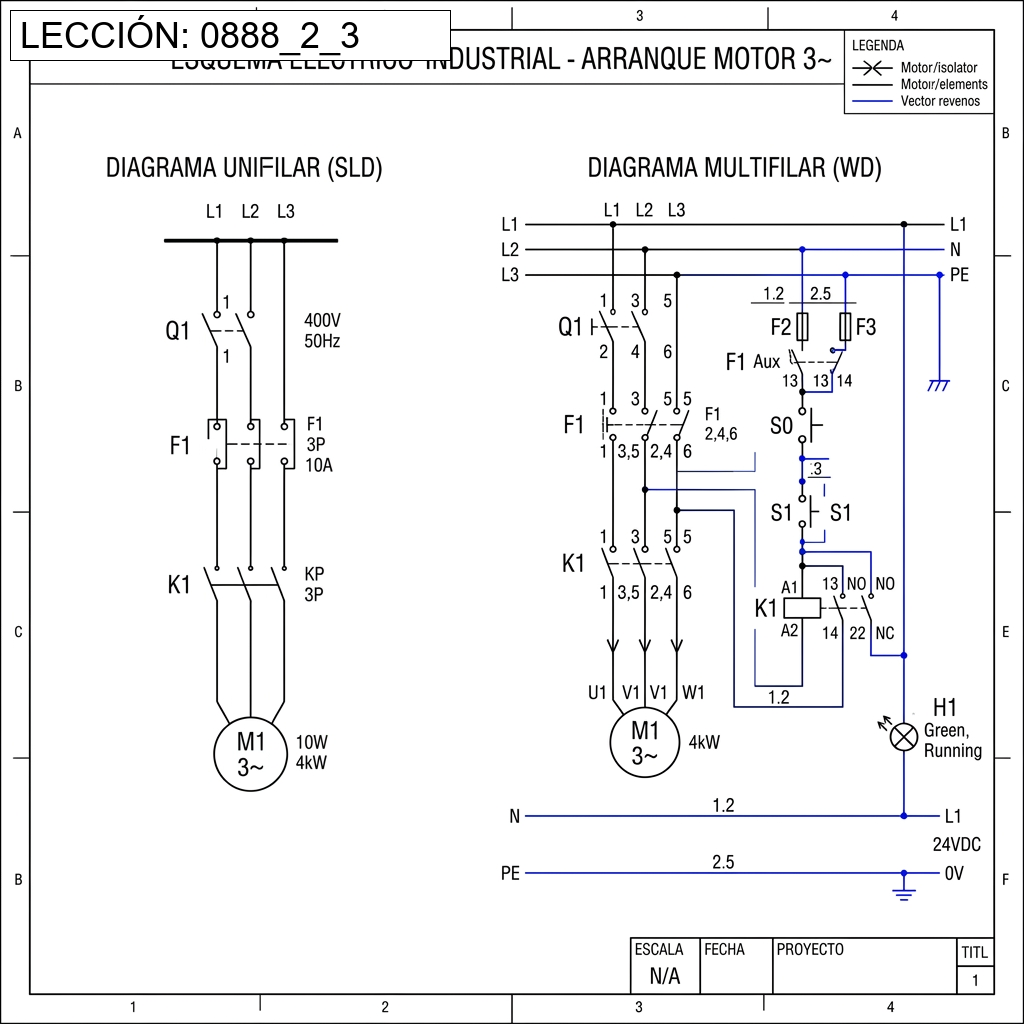

La MTD tiene por objeto servir de soporte descriptivo y justificativo de la instalación ante el Órgano Competente de la Comunidad Autónoma de cara a su legalización. Debe contener detalles sobre la potencia máxima admisible, el tipo de suministro (monofásico o trifásico), la sección de los conductores principales, los esquemas unifilares generales de las protecciones y el croquis detallado del trazado.

2. Capacidad Legal y Redacción

A diferencia de los Proyectos Técnicos, que exigen obligatoriamente la firma de un Ingeniero Técnico o Superior Industrial y su correspondiente visado colegial, la MTD puede ser redactada y firmada de manera autónoma por un instalador electricista autorizado. Este instalador debe estar legalmente habilitado como empresa instaladora en la categoría adecuada (básica o especialista) para el tipo de instalación a certificar.

3. Validez y Trámite Administrativo

La MTD tiene una validez administrativa estrictamente ligada al proceso de legalización. Una vez redactada la memoria, ejecutada la instalación física y realizadas las pruebas de seguridad oportunas, se emite el Certificado de Instalación Eléctrica (CIE o Boletín), el cual se registra oficialmente junto con la MTD en la Dirección General de Industria regional para posibilitar la posterior contratación del suministro.

Carpeta técnica y documentos de una Memoria Técnica de Diseño de baja tensión sobre mesa de trabajo
Figura 1: Documentación física del expediente de una Memoria Técnica de Diseño (MTD) preparada para su firma y presentación oficial. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Auditor de Datos y Checklist de la MTD

# Simulador de auditoría para verificar la integridad de una MTD
def auditar_campos_mtd(datos_mtd):
    campos_obligatorios = {
        "datos_titular": "Datos identificativos del titular de la instalación",
        "emplazamiento": "Dirección física exacta de la instalación",
        "uso_instalacion": "Uso o actividad del local (vivienda, comercio, taller)",
        "potencia_prevista": "Cálculo de la potencia máxima admisible en kW",
        "tension_servicio": "Tensión nominal de funcionamiento (monofásica/trifásica)",
        "esquema_unifilar": "Esquema unifilar general de protecciones y circuitos",
        "croquis_trazado": "Plano o croquis con el trazado físico de las canalizaciones",
        "calculos_justificativos": "Cálculos de caída de tensión y sección de cables"
    }

    faltantes = []
    completados = 0

    for campo, desc in campos_obligatorios.items():
        if campo in datos_mtd and datos_mtd[campo] is not None and datos_mtd[campo] != "":
            completados += 1
        else:
            faltantes.append((campo, desc))

    porcentaje = (completados / len(campos_obligatorios)) * 100

    print("=== AUDITORÍA DE DOCUMENTACIÓN MTD ===")
    print(f"Campos completados: {completados}/{len(campos_obligatorios)} ({porcentaje:.1f}%)")

    if porcentaje == 100:
        print("🟢 ¡DOCUMENTACIÓN COMPLETA! La MTD está lista para firma y registro.")
        return True
    else:
        print("🔴 ERROR: Faltan apartados críticos obligatorios según la ITC-BT-04:")
        for campo, desc in faltantes:
            print(f"  - [{campo.upper()}]: {desc}")
        print("❌ MTD no apta para tramitación administrativa.")
        return False

# Prueba con un borrador de expediente incompleto
borrador_expediente = {
    "datos_titular": "Juan Pérez",
    "emplazamiento": "Calle Mayor 12",
    "uso_instalacion": "Comercio de calzado",
    "potencia_prevista": "9.2 kW",
    "tension_servicio": "230 V",
    "esquema_unifilar": "Esquema_C1_C2_C3.dwg",
    # Falta el croquis de trazado y cálculos justificativos
}

auditar_campos_mtd(borrador_expediente)

Este script simula el proceso de control de calidad documental que un instalador autorizado realiza antes de enviar telemáticamente la MTD al registro de industria.

💼 Caso Práctico: Elección de MTD vs Proyecto

Contexto: Se proyecta dar de alta la instalación eléctrica de una zapatería diáfana de 80 m² con una previsión de potencia total para iluminación y climatización de 25 kW.

Pregunta: ¿Bajo qué condiciones reglamentarias se puede legalizar dicha instalación mediante una Memoria Técnica de Diseño (MTD)?

⚙️ Caso Práctico: Firma y responsabilidad de la MTD

Contexto: Un instalador electricista autónomo finaliza la reforma y ampliación del circuito de alumbrado y enchufes de una carnicería local.

Pregunta: ¿Quién es el responsable de redactar, firmar y asumir la responsabilidad de la Memoria Técnica de Diseño (MTD)?

📝 Caso Práctico: Objeto del registro de la MTD

Contexto: Un instalador electricista acaba de cumplimentar el formulario telemático y la MTD de un local comercial de confección.

Pregunta: ¿Cuál es el objeto de tramitar y registrar la Memoria Técnica de Diseño (MTD) en la Dirección General de Industria?

🔬 Laboratorio Práctico: Integridad Documental de la MTD en REBT SuperCalc

Actividad de Simulación: Utiliza el panel de Auditoría de Documentación MTD en la pestaña Gestor de Trámites (Módulo 6) de REBT SuperCalc para comprobar las exigencias documentales de la ITC-BT-04. Simula la revisión de un borrador de expediente incompleto desmarcando las casillas de 'Croquis de Trazado' y 'Cálculos Justificativos':

🔗 Abrir Gestor de Trámites (Módulo 6)

Pregunta del Laboratorio: Tras desmarcar las dos casillas indicadas, ¿qué porcentaje de integridad documental muestra el auditor en el simulador y cuál es su veredicto reglamentario?
