Introducción al Diseño Vial

El diseño de alumbrado en vías públicas busca garantizar la seguridad vial y el confort visual de conductores y peatones de forma eficiente. El método matemático más extendido para realizar estos cálculos de forma analítica en calzadas rectilíneas es el Método del Factor de Utilización (también denominado método de los lúmenes vial). Este proceso calcula la iluminancia media sobre el asfalto basándose en la geometría de la calle y las propiedades fotométricas de la luminaria.

Fórmulas y Variables Fundamentales

1. Geometría de la Instalación

Las dimensiones físicas clave que intervienen en el cálculo son la altura de montaje de la luminaria ($H$), el ancho útil de la calzada ($w$), y la distancia longitudinal entre báculos sucesivos o interdistancia ($d$). A partir de estos valores se define el plano de trabajo virtual sobre el pavimento.

2. Coeficiente de Utilización ($C_u$ o $\eta$)

Es la relación entre el flujo luminoso que alcanza la calzada y el flujo total emitido por las lámparas de la luminaria. Se descompone en un coeficiente para el lado de la calzada (calzada propiamente dicha) y otro para el lado de la acera (detrás del poste). Su valor depende de la relación Ancho del plano / Altura de báculo ($w/H$) y se extrae de las curvas de utilización provistas por los fabricantes.

3. Factor de Mantenimiento ($f_m$)

Coeficiente menor a la unidad que prevé la pérdida de flujo debida al envejecimiento de los LEDs o lámparas, y a la acumulación de suciedad en la óptica de la luminaria. De acuerdo a la ITC-BT-09 y normas de eficiencia, se suele emplear un valor típico de $f_m = 0.8$ en entornos limpios con mantenimiento periódico, o $f_m = 0.7$ en zonas de alta contaminación atmosférica.

4. Fórmula de la Iluminancia Media ($E_m$)

La iluminancia media sobre el asfalto ($E_m$, expresada en luxes) viene definida por la ecuación fundamental:

$$E_m = \frac{\Phi_{lum} \cdot C_u \cdot f_m}{d \cdot w}$$

Donde:

  • $\Phi_{lum}$: Flujo luminoso nominal de la fuente/luminaria (lúmenes, lm).
  • $C_u$: Coeficiente de utilización de la luminaria (adimensional).
  • $f_m$: Factor de mantenimiento de la instalación (adimensional).
  • $d$: Distancia de separación o interdistancia entre farolas (metros, m).
  • $w$: Ancho total de la calzada a iluminar (metros, m).

5. Cálculo de la Interdistancia Máxima ($d$)

Despejando de la fórmula anterior, podemos calcular la separación máxima admisible entre báculos para cumplir con una iluminancia mínima reglamentaria ($E_{req}$):

$$d = \frac{\Phi_{lum} \cdot C_u \cdot f_m}{E_{req} \cdot w}$$

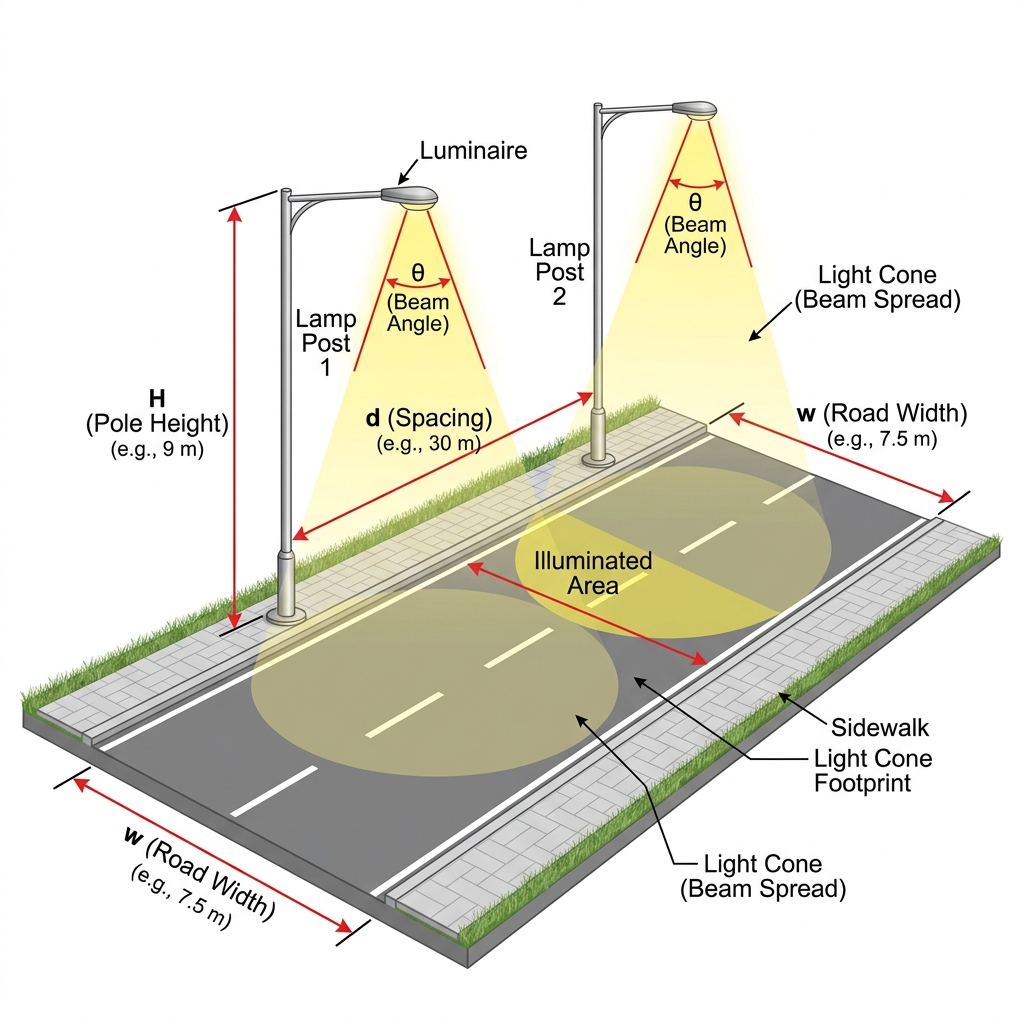

Esquema acotado de variables geométricas en el diseño de alumbrado público de carreteras
Figura 1: Esquema acotado de las variables geométricas en el cálculo luminotécnico de vías públicas. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Pasos Secuenciales en el Cálculo de Alumbrado

El algoritmo de cálculo para alumbrado exterior se resume en los siguientes puntos normativos:

  1. Clasificación de la vía: Determinar el tipo de tráfico, velocidad y entorno para establecer los requisitos lumínicos de la norma UNE-EN 13201 (Iluminancia media, uniformidad general, deslumbramiento).
  2. Selección de geometría preliminar: Elegir la altura del poste $H$ (generalmente igual o superior al ancho de la calzada $w$) y la disposición (unilateral, tresbolillo o pareada).
  3. Cálculo fotométrico: Obtener las curvas de utilización de la luminaria LED seleccionada para el asfalto.
  4. Cálculo de separación ($d$): Aplicar la ecuación del factor de utilización y contrastar la uniformidad mediante programas informáticos o curvas isolux.
🐍 Calculador de Interdistancia y Flujo en Alumbrado Vial

# Script didáctico para resolver cálculos de alumbrado público
def calcular_separacion_farolas(flujo, ancho, iluminancia_req, cu, fm):
    """
    Calcula la distancia de separación recomendada entre báculos (d)
    para cumplir con los luxes medios exigidos en la calzada.
    """
    # E_m = (Phi * Cu * fm) / (d * w) => d = (Phi * Cu * fm) / (E_m * w)
    distancia = (flujo * cu * fm) / (iluminancia_req * ancho)
    return round(distancia, 2)

def calcular_flujo_necesario(distancia, ancho, iluminancia_req, cu, fm):
    """
    Calcula el flujo mínimo requerido de la fuente luminosa
    conocida la separación entre postes en metros.
    """
    # Phi = (E_m * w * d) / (Cu * fm)
    flujo_req = (iluminancia_req * ancho * distancia) / (cu * fm)
    return round(flujo_req, 2)

# Datos de ensayo típicos del reglamento
flujo_lum = 12500      # Lúmenes de la luminaria LED
ancho_calzada = 7.5     # Ancho de la vía en metros
em_requerida = 15.0     # Requisito de iluminancia media (lux)
coef_utilizacion = 0.44 # Extraído de la curva fotométrica de la luminaria
factor_mant = 0.8       # Mantenimiento en zona limpia con LED

d_calculada = calcular_separacion_farolas(flujo_lum, ancho_calzada, em_requerida, coef_utilizacion, factor_mant)
print(f"--- RESULTADOS DEL CÁLCULO VIAL ---")
print(f"🔹 Separación máxima aconsejada (d): {d_calculada} metros")
print(f"🔹 Área iluminada por vano: {round(d_calculada * ancho_calzada, 2)} m²")

# Cálculo inverso para validación
flujo_comprobacion = calcular_flujo_necesario(d_calculada, ancho_calzada, em_requerida, coef_utilizacion, factor_mant)
print(f"🔹 Flujo luminoso requerido para esa distancia: {flujo_comprobacion} lm")

Este código simula el proceso matemático de diseño vial permitiendo variar interdistancias, factores ópticos y geometrías reglamentarias.

💼 Caso Práctico: Variación de la Interdistancia

Contexto: En la redacción de la memoria del alumbrado de una avenida comercial, el cálculo preliminar indica una iluminancia media de 28 luxes, mientras que el pliego técnico exige un mínimo estricto de 20 luxes.

Pregunta: Si deseamos optimizar el coste de la instalación reduciendo el número total de báculos y luminarias, ¿cómo variará la interdistancia de los mismos?

⚙️ Caso Práctico: Coeficiente de Utilización

Contexto: Un instalador analiza las curvas del catálogo fotométrico de una luminaria LED vial y observa una curva de rendimiento denominada Coeficiente de Utilización.

Pregunta: ¿Qué representa físicamente el Coeficiente de Utilización (Cu) en las tablas fotométricas de un fabricante de alumbrado exterior?

📝 Caso Práctico: Pérdida por suciedad en la óptica

Contexto: Se debe definir el factor de mantenimiento para el alumbrado de una ronda de circunvalación con gran volumen de tráfico pesado y atmósfera con partículas en suspensión.

Pregunta: ¿Qué factor de mantenimiento global (fm) se debe asignar de forma justificada en este caso técnico, y cuál es su repercusión directa en el cálculo final?
