Introducción al Vocabulario Técnico

La redacción de cualquier documento de diseño, memoria técnica, anteproyecto o pliego de condiciones técnicas exige un dominio preciso de la terminología de la física óptica aplicada al alumbrado. Mezclar conceptos (como luxes con lúmenes o luminancia con iluminancia) invalida el rigor técnico del proyecto eléctrico. A continuación, detallamos las definiciones oficiales adoptadas por el Reglamento Electrotécnico de Baja Tensión y las normativas UNE correspondientes.

Glosario de Magnitudes y Conceptos Clave

1. Flujo Luminoso ($\Phi$ o $F$)

Es la potencia emitida en forma de radiación luminosa visible por una fuente de luz (lámpara o luminaria LED), evaluada según la sensibilidad del ojo humano estándar. Su unidad en el Sistema Internacional es el lúmen (lm). Es la magnitud que define la potencia luminosa global del foco.

2. Intensidad Luminosa ($I$)

Es el flujo luminoso emitido por la luminaria en una dirección dada por unidad de ángulo sólido (estereorradián). Su unidad es la candela (cd). La intensidad luminosa varía según la dirección del haz de luz y se representa gráficamente en el sólido fotométrico de los archivos de catálogo .IES o .LDT.

3. Iluminancia o Nivel de Iluminación ($E$)

Es la cantidad de flujo luminoso que incide de forma perpendicular sobre una unidad de superficie útil. Su unidad es el lux (lx), equivalente a $1\text{ lm/m}^2$. Se mide físicamente a pie de obra mediante un sensor calibrado llamado luxómetro.

4. Luminancia o Brillo Aparente ($L$)

Es la intensidad luminosa emitida o reflejada por unidad de superficie proyectada en una dirección. Su unidad es la candela por metro cuadrado (cd/m²). Es la única magnitud fotométrica que el ojo humano realmente percibe y que determina la visibilidad del asfalto o del plano útil. Causa deslumbramiento si el contraste es elevado.

5. Uniformidad General ($U_0$)

Es el cociente matemático entre la iluminancia mínima (o luminancia mínima) y la iluminancia media (o luminancia media) del área considerada. Representa la homogeneidad de la iluminación, evitando zonas de sombra intermedias molestas.

6. Flujo Hemisférico Superior (FHS)

Es el porcentaje de flujo de luz total de la luminaria que se emite directamente por encima de la horizontal cuando está instalada. Es el parámetro crítico para el control de la contaminación lumínica nocturna y el brillo artificial de la atmósfera.

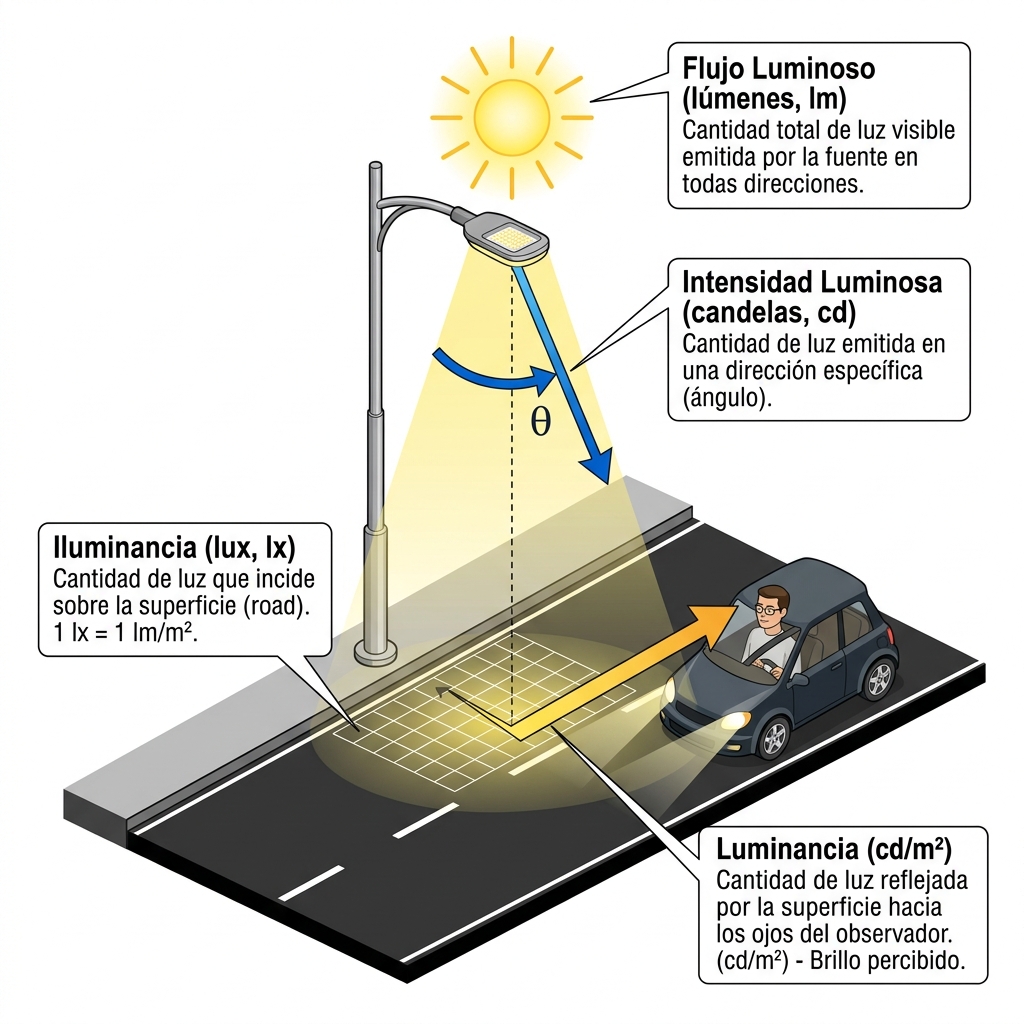

Esquema educativo 3D de magnitudes luminotécnicas: lúmenes, candelas, luxes y candelas por metro cuadrado
Figura 1: Representación de la relación física entre las magnitudes luminotécnicas en el espacio vial. El flujo y la intensidad son emitidos por la fuente; la iluminancia se mide en el suelo y la luminancia es percibida por el ojo. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Tabla Resumen de Magnitudes y Unidades

Magnitud Símbolo Unidad Abreviatura Relación / Definición
Flujo Luminoso $\Phi$ o $F$ Lúmen lm Potencia de luz total visible emitida
Intensidad Luminosa $I$ Candela cd $I = \Phi / \Omega$ (Flujo por unidad de ángulo sólido)
Iluminancia $E$ Lux lx $E = \Phi / S$ (Flujo por unidad de superficie)
Luminancia $L$ Candela / m² cd/m² $L = I / (S \cdot \cos \theta)$ (Brillo aparente)
🐍 Buscador y Glosario Técnico de Magnitudes en Alumbrado

# Glosario interactivo de terminología aplicada
glosario_luminotecnia = {
    "flujo luminoso": {
        "abreviatura": "lm",
        "magnitud": "Flujo Luminoso (F)",
        "unidad": "Lúmen",
        "definicion": "La potencia luminosa total emitida por una fuente de luz en todas las direcciones visibles del espectro.",
        "instrumento": "Esfera integradora de fotometría en laboratorio."
    },
    "iluminancia": {
        "abreviatura": "lx",
        "magnitud": "Iluminancia (E)",
        "unidad": "Lux",
        "definicion": "El flujo luminoso incidente perpendicularmente por unidad de área útil del suelo o mesa de trabajo (1 lx = 1 lm/m²).",
        "instrumento": "Luxómetro colocado a nivel del plano de trabajo."
    },
    "luminancia": {
        "abreviatura": "cd/m²",
        "magnitud": "Luminancia (L)",
        "unidad": "Candela por metro cuadrado",
        "definicion": "La intensidad luminosa reflejada o emitida por una superficie en una dirección dada. Define el brillo real percibido por el ojo.",
        "instrumento": "Luminancímetro o cámara fotométrica calibrada."
    },
    "intensidad luminosa": {
        "abreviatura": "cd",
        "magnitud": "Intensidad Luminosa (I)",
        "unidad": "Candela",
        "definicion": "La potencia de emisión luminosa en una dirección determinada por unidad de ángulo sólido (estereorradián).",
        "instrumento": "Goniofotómetro de distribución angular."
    }
}

def consultar_termino(termino):
    t_clean = termino.strip().lower()
    if t_clean in glosario_luminotecnia:
        info = glosario_luminotecnia[t_clean]
        print(f"--- FICHA TÉCNICA: {info['magnitud']} ---")
        print(f"🔹 Unidad de medida: {info['unidad']} ({info['abreviatura']})")
        print(f"🔹 Definición      : {info['definicion']}")
        print(f"🔹 Medición real   : Con {info['instrumento']}")
    else:
        print(f"❌ El término '{termino}' no se encuentra registrado en este glosario reglamentario.")

# Realizar una consulta de prueba
consultar_termino("iluminancia")
print()
consultar_termino("luminancia")

El programa didáctico en Python sirve como glosario y extractor de definiciones del reglamento, permitiendo verificar los instrumentos de medición requeridos.

💼 Caso Práctico: Medida de Luxes

Contexto: En la auditoría de un almacén logístico, el pliego técnico exige verificar que la cantidad de luz recibida en el suelo de las zonas de paso sea superior a los 150 luxes.

Pregunta: ¿Qué magnitud física mide el flujo luminoso incidente por unidad de superficie útil sobre una mesa o calzada, y en qué unidad del Sistema Internacional se expresa?

⚙️ Caso Práctico: Brillo y deslumbramiento

Contexto: Un diseñador compara dos tipos de asfalto en DIALux. La iluminancia (luxes) que incide en el suelo es la misma, pero la sensación de brillo y visibilidad es muy diferente.

Pregunta: ¿Cuál es la diferencia fundamental entre el Flujo Luminoso y la Luminancia, a efectos de percepción visual y diseño electrotécnico?

📝 Caso Práctico: Contaminación del Cielo

Contexto: Durante el diseño del alumbrado de un municipio rural de montaña, la ley regional prohíbe el uso de farolas decorativas clásicas porque dispersan luz hacia las capas altas de la atmósfera.

Pregunta: ¿Qué parámetro de vocabulario técnico mide la relación entre el flujo luminoso que se escapa por encima del plano horizontal de la luminaria y el flujo total emitido?
