Comparativa de Configuraciones de Alumbrado Vial
La selección de la disposición de las columnas y luminarias sobre la calzada es una decisión técnica y económica clave en la fase de anteproyecto de una red de alumbrado público. Cada esquema tiene repercusiones críticas sobre la cantidad de báculos necesarios, los metros de zanja y cableado, la uniformidad lumínica y la seguridad vial.

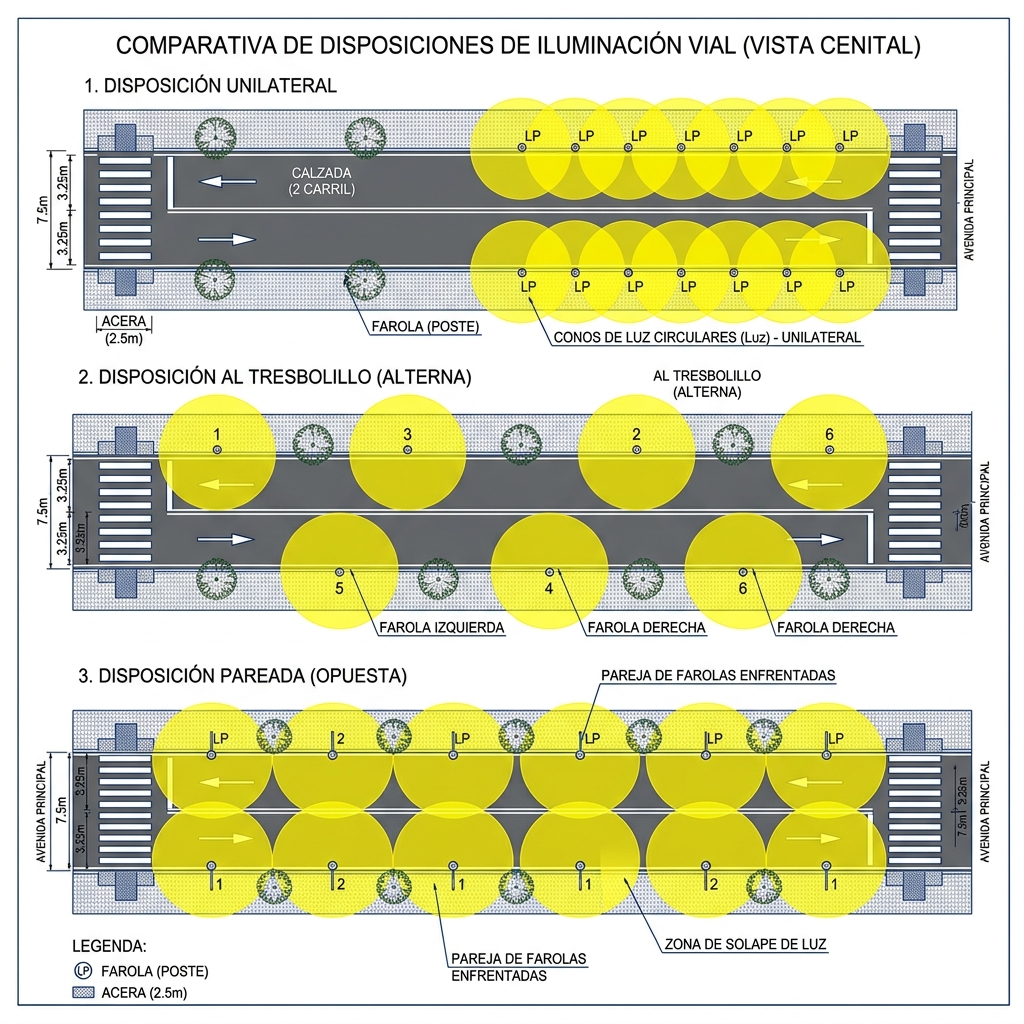

Ventajas e Inconvenientes por Tipo de Implantación
1. Disposición Unilateral ($W \le H$)
- Ventajas: Es el esquema más económico. Requiere una sola zanja subterránea de alimentación, reduce a la mitad el número de postes, cimentaciones y cajas de derivación, y simplifica las labores de mantenimiento al concentrar los báculos en un solo margen.
- Inconvenientes: No ofrece un buen guiado visual nocturno de la geometría de la carretera en curvas pronunciadas y está limitado a calles estrechas o caminos vecinales.
2. Disposición al Tresbolillo ($H < W \le 1.5H$)
- Ventajas: Proporciona una excelente uniformidad cruzada en calzadas medias con una interdistancia moderada, evitando manchas oscuras mediante el solape alternado de los haces.
- Inconvenientes: Coste de obra civil elevado (obliga a cruzar la calle con zanjas o a realizar redes independientes en ambas aceras). Visualmente, el desorden de postes alternados a derecha e izquierda puede resultar estéticamente poco armonioso durante el día.
3. Disposición Pareada ($W > 1.5H$)
- Ventajas: Excelente guiado visual que define perfectamente los límites de la carretera para el conductor. Máxima uniformidad e iluminancia, ideal para avenidas principales de doble sentido.
- Inconvenientes: Máximo coste de inversión y consumo energético (doble línea de báculos).
4. Disposición en Mediana (Soporte Central)
- Ventajas: Muy económica para autovías de doble sentido con mediana física, ya que una sola columna central sostiene dos luminarias opuestas reduciendo el coste de canalizaciones a la mitad.
- Inconvenientes: Las labores de mantenimiento y cambio de bombillas/LED exigen cortar los carriles rápidos interiores, aumentando el riesgo de atropello para los operarios.
Tabla Resumen de Ratios Recomendados
| Disposición | Rango de Ancho (W) | Ratio D/H típico | Guiado Visual | Coste de Obra |
|---|---|---|---|---|
| Unilateral | $W \le H$ | 3.0 a 3.5 | Aceptable | Mínimo |
| Tresbolillo | $H < W \le 1.5H$ | 3.0 a 4.0 (zig-zag) | Bueno | Medio |
| Pareada | $W > 1.5H$ | 3.0 a 3.5 | Excelente | Máximo |
def evaluar_alternativas_coste(longitud_tramo_m, ancho_via_m, altura_poste_m, coste_poste=400, coste_zanja_m=45):
# Relación ancho para aconsejar disposición técnica
ratio_w = ancho_via_m / altura_poste_m
# 1. Definir costes teóricos de las disposiciones
# Unilateral: farolas separadas a 3 * H, un único tendido de zanja
farolas_uni = int(longitud_tramo_m / (3 * altura_poste_m)) + 1
coste_uni = (farolas_uni * coste_poste) + (longitud_tramo_m * coste_zanja_m)
# Tresbolillo: farolas en zig-zag separadas a 3.5 * H (solapadas), requiere cruzar o doble zanja (asumimos 1.3 de factor de zanja)
farolas_tres = int(longitud_tramo_m / (3.5 * altura_poste_m)) * 2 + 1
coste_tres = (farolas_tres * coste_poste) + (longitud_tramo_m * coste_zanja_m * 1.3)
# Pareada: doble línea completa, farolas enfrentadas a 3 * H, doble zanja (factor 2)
farolas_par = (int(longitud_tramo_m / (3 * altura_poste_m)) + 1) * 2
coste_par = (farolas_par * coste_poste) + (longitud_tramo_m * coste_zanja_m * 2.0)
print(f"--- ANÁLISIS DE COSTES PARA TRAMO DE {longitud_tramo_m}m (Ancho W={ancho_via_m}m, H={altura_poste_m}m) ---")
print(f"1. Opción Unilateral : {farolas_uni} farolas | Coste estimado: {coste_uni:.2f} €")
print(f"2. Opción Tresbolillo : {farolas_tres} farolas | Coste estimado: {coste_tres:.2f} €")
print(f"3. Opción Pareada : {farolas_par} farolas | Coste estimado: {coste_par:.2f} €")
print("\n📌 RECOMENDACIÓN TÉCNICA:")
if ratio_w <= 1.0:
print("💡 Se aconseja la opción UNILATERAL por ser la más económica y cubrir perfectamente el ancho.")
elif ratio_w <= 1.5:
print("💡 Se aconseja la opción TRESBOLILLO para balancear coste y garantizar la uniformidad en calzada media.")
else:
print("💡 Se aconseja la opción PAREADA debido a la gran anchura del vial, para evitar sombras laterales peligrosas.")
# Evaluar tramo de autopista de 1000 metros, ancho de 14 metros, postes de 9 metros
evaluar_alternativas_coste(longitud_tramo_m=1000, ancho_via_m=14, altura_poste_m=9)
El script realiza una simulación económica básica que cruza las limitaciones geométricas de cada configuración con sus necesidades asociadas de excavación e instalación de conductores, dando la mejor recomendación de inversión.
- ✅ Calcula la desviación angular aparente de la línea de postes.
- ✅ Analiza la coherencia del trazado nocturno.
📋 Instrucciones de Uso:
- Copia el prompt completo del recuadro superior.
- Pégalo en tu IA conversacional.
- Visualiza en tu ordenador las coordenadas de posicionamiento geométrico.
💼 Caso Práctico: Mantenimiento en Autopistas
Contexto: En la fase de diseño de una autopista metropolitana, el proyectista junior plantea una disposición central en mediana con báculos de doble brazo para ahorrar costes de cableado.
Pregunta: ¿Cuál es el principal inconveniente de realizar una implantación de alumbrado público con disposición central en mediana para una autovía de doble calzada?
⚙️ Caso Práctico: Sensación Estética Diurna
Contexto: Una asociación de vecinos de una calle histórica protegida rechaza el diseño del alumbrado al tresbolillo propuesto por el ayuntamiento para la remodelación vial.
Pregunta: ¿Qué desventaja visual o estética presenta la disposición al tresbolillo en comparación con la disposición pareada?
📝 Caso Práctico: Avenida Comercial
Contexto: En la reforma de una avenida comercial de 16 metros de ancho, el ayuntamiento planea usar postes existentes en una sola acera (unilateral) de 8 metros de altura.
Pregunta: ¿Por qué no se debe diseñar una disposición unilateral en una avenida principal cuyo ancho de calzada sea superior a 1.5 veces la altura de los postes?
