Clasificación de los Soportes

En el diseño de instalaciones de alumbrado exterior, los soportes son los elementos estructurales encargados de sostener la luminaria a la altura y distancia correctas respecto a la calzada o acera. Se clasifican fundamentalmente en:

  • Columnas: Postes verticales sin brazo saliente, donde la luminaria se acopla directamente en el extremo superior (post-top). Muy empleadas en parques y viales de baja velocidad.
  • Báculos: Columnas que cuentan con un brazo curvado de longitud variable para aproximar el foco a la calzada. Comunes en autopistas y avenidas con aceras perimetrales anchas.
  • Brazos murales: Soportes metálicos anclados directamente sobre fachadas de edificios, evitando la instalación de postes en calles estrechas.
  • Catenarias: Cables de acero suspendidos entre edificios o postes que cruzan la vía de forma transversal, de los cuales cuelgan las luminarias.

Prescripciones Técnicas y de Seguridad

Los componentes físicos del soporte y la luminaria deben soportar condiciones de intemperie severas (lluvia, polvo, radiación solar y viento) y posibles agresiones físicas. Los puntos críticos regulados son:

1. Puerta de Registro y Caja de Conexiones

En la base de todas las columnas y báculos metálicos debe existir una puerta de registro con cierre de seguridad. Dentro se aloja la caja de bornas de alimentación y los fusibles de protección de la luminaria. Esta apertura debe situarse a una altura mínima de 0.3 metros sobre el nivel de la acera y debe garantizar un grado de protección mínimo de IP44 con la tapa cerrada para evitar la entrada de agua de lluvia o salpicaduras.

2. Grado de Protección IP (Ingress Protection)

Mide la resistencia al ingreso de objetos sólidos (polvo) y líquidos (agua) regulada por la norma UNE-EN 60529. En exterior, la exigencia mínima del REBT y las guías técnicas del Ministerio es de IP65 o IP66 para el grupo óptico de la luminaria (protegido contra chorros de agua y totalmente estanco al polvo) y IP44 o IP54 para el compartimento de los equipos eléctricos o reactancia.

3. Grado de Protección IK (Impact Protection)

Mide la resistencia mecánica frente a impactos externos de energía, de acuerdo con la norma UNE-EN 62262. En zonas urbanas propensas al vandalismo o accidentes, las luminarias deben garantizar clasificaciones de IK08 o, preferiblemente, IK10 (capaz de resistir un choque de 20 julios de energía).

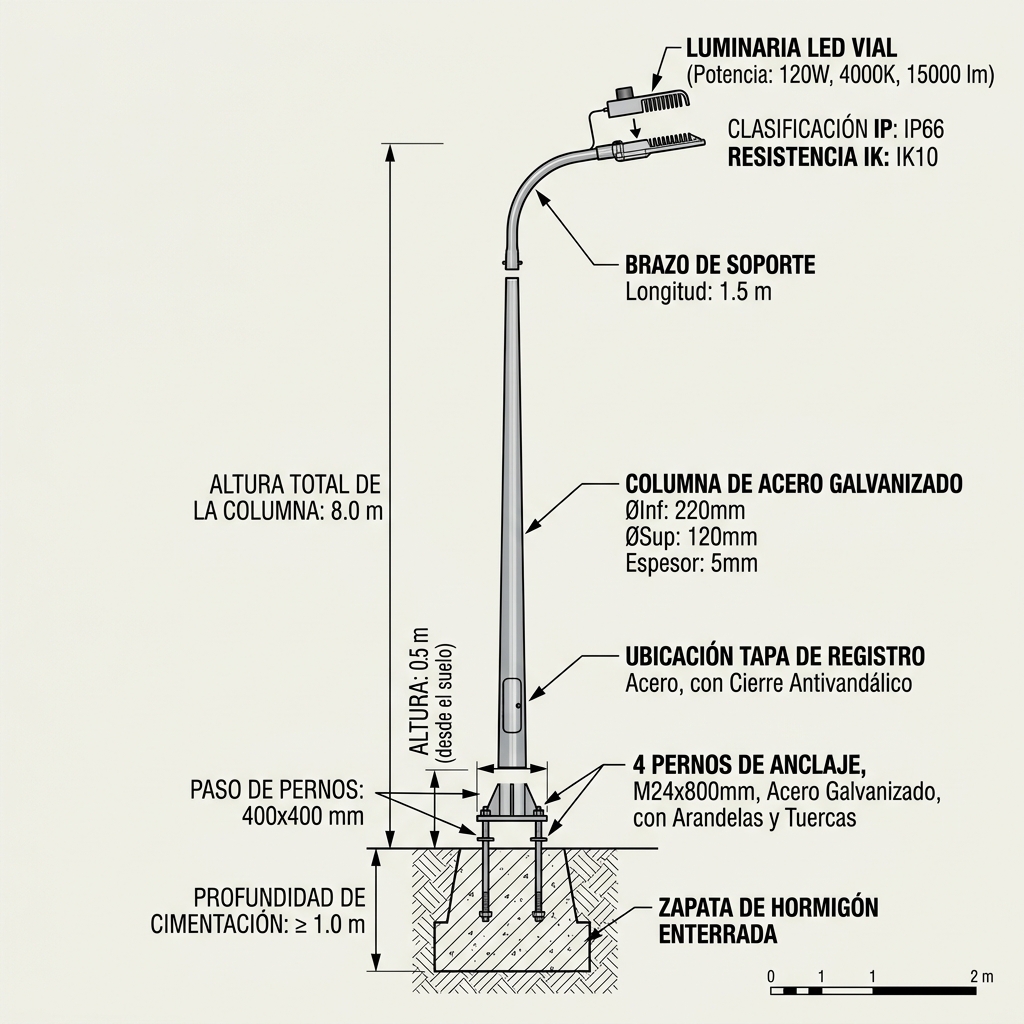

Despiece mecánico de columna de alumbrado con zapata, pernos, caja de conexiones y luminaria IP66/IK10
Figura 1: Representación de la anatomía instalativa de un báculo vial. La zapata absorbe el momento flector provocado por el viento y el registro facilita las maniobras de conexionado y protección. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Cimentaciones y Pernos de Anclaje

La zapata de hormigón que sirve de base a la columna debe dimensionarse adecuadamente según la altura y el peso del soporte más el área expuesta al viento de la luminaria. Los pernos de anclaje de acero roscado se ahogan en la masa de hormigón fresco, fijando la placa base mediante doble tuerca que permite la perfecta nivelación vertical del báculo.

🐍 Calculador de Momento Flector de Vuelco por Acción del Viento en Soportes

def evaluar_estabilidad_viento(altura_m, diametro_medio_m, area_luminaria_m2, velocidad_viento_kmh):
    # Densidad del aire estándar = 1.225 kg/m³
    densidad_aire = 1.225
    velocidad_ms = velocidad_viento_kmh / 3.6

    # Presión dinámica del viento: q = 0.5 * dens * v^2 (N/m²)
    presion_viento = 0.5 * densidad_aire * (velocidad_ms ** 2)

    # Fuerza del viento en la columna (cilindro, Cx = 0.7)
    area_columna = altura_m * diametro_medio_m
    fuerza_columna = presion_viento * area_columna * 0.7
    # El centro de gravedad de la fuerza de la columna está a la mitad de la altura
    momento_columna = fuerza_columna * (altura_m / 2.0)

    # Fuerza del viento en la luminaria (superficie plana en el extremo, Cx = 1.2)
    fuerza_luminaria = presion_viento * area_luminaria_m2 * 1.2
    momento_luminaria = fuerza_luminaria * altura_m

    momento_vuelco_total = momento_columna + momento_luminaria

    # Para báculos viales estándar, un momento de vuelco admisible de referencia para zapatas típicas
    # de 0.8m x 0.8m x 1m es de unos 6000 Nm
    momento_admisible_ref = 6000.0

    print("--- CÁLCULO DE RESISTENCIA MECÁNICA AL VIENTO ---")
    print(f"Velocidad viento: {velocidad_viento_kmh} km/h | Presión dinámica: {presion_viento:.2f} N/m²")
    print(f"Fuerza en columna   : {fuerza_columna:.2f} N | Momento flector base: {momento_columna:.2f} Nm")
    print(f"Fuerza en luminaria : {fuerza_luminaria:.2f} N | Momento flector base: {momento_luminaria:.2f} Nm")
    print(f"📌 MOMENTO DE VUELCO TOTAL EN LA BASE: {momento_vuelco_total:.2f} Nm")

    if momento_vuelco_total <= momento_admisible_ref:
        print("✅ COMPATIBLE: El momento flector está dentro de los límites de estabilidad para zapatas estándar.")
    else:
        print("❌ PELIGRO: Momento de vuelco excesivo. Se requiere sobredimensionar la cimentación de hormigón.")

# Evaluar columna de 9 metros (diámetro medio 14 cm, luminaria de 0.2 m²) con viento racheado de 100 km/h
evaluar_estabilidad_viento(altura_m=9.0, diametro_medio_m=0.14, area_luminaria_m2=0.2, velocidad_viento_kmh=100)

El simulador determina la fuerza de arrastre que el viento ejerce sobre la superficie de la farola y evalúa si la cimentación proyectada resistirá las cargas estáticas de vuelco.

💼 Caso Práctico: Estanqueidad Óptica

Contexto: En la recepción de un lote de proyectores LED para un paseo marítimo expuesto a vientos marinos fuertes cargados de arena y humedad, el instalador observa que la placa del fabricante marca 'IP44'.

Pregunta: ¿Cuál es el grado de protección de estanqueidad (IP) mínimo exigido con carácter general por la reglamentación para el grupo óptico de una luminaria vial en exteriores?

⚙️ Caso Práctico: Protección Mecánica

Contexto: En un pliego de prescripciones técnicas para la renovación del alumbrado de una plaza peatonal, el pliego exige de forma explícita que las luminarias inferiores de balizamiento cumplan con el código IK10.

Pregunta: ¿Qué indica la clasificación IK10 en las especificaciones de una luminaria destinada a una plaza peatonal céntrica?

📝 Caso Práctico: Seguridad en la Base

Contexto: Durante una auditoría de seguridad del alumbrado de una avenida comercial, se detecta que las compuertas de registro metálicas de varias farolas están rotas o ausentes, exponiendo el conexionado.

Pregunta: ¿Qué prescripción de seguridad establece la normativa para la puerta de registro de conexiones en la base de la columna?
