Evolución de las Tecnologías de Iluminación

La selección del receptor (fuente de luz) en los proyectos de alumbrado público y exterior determina directamente la potencia eléctrica necesaria del circuito, el factor de potencia y los costes de mantenimiento. A lo largo de la historia moderna del alumbrado público, se han utilizado tres tecnologías principales, cada una con un comportamiento electrotécnico y fotométrico muy diferenciado.

Características de las Tecnologías Principales

1. Lámparas de Vapor de Sodio de Alta Presión (VSAP)

Fueron el estándar indiscutible de las calzadas y avenidas desde los años 80 hasta la implantación del LED. Funcionan mediante una descarga en un arco eléctrico dentro de un tubo que contiene sodio vaporizado y mercurio. Sus parámetros clave son:

  • Eficacia luminosa: Alta, oscilando entre los 90 y 130 lm/W.
  • Espectro: Luz amarilla/anaranjada monocromática cálida. Su índice de rendimiento cromático es sumamente bajo (CRI ~20 a 25), lo que altera los colores de la calzada.
  • Electrotecnia: Requieren un balasto magnético (reactancia), arrancador y condensador para compensar el factor de potencia. Tienen un tiempo de encendido de 5 a 10 minutos y un tiempo de reencendido en caliente de varios minutos.

2. Lámparas de Halogenuros Metálicos (HM)

Utilizan una descarga de vapor de mercurio y haluros de tierras raras. Proporcionan luz blanca y se reservan para zonas peatonales, centros comerciales abiertos e instalaciones deportivas.

  • Eficacia luminosa: Buena, de 80 a 100 lm/W.
  • Espectro: Luz blanca limpia con un índice cromático superior (CRI >65). Permite una excelente visibilidad y confort visual.
  • Inconveniente: Menor vida útil y depreciación de flujo luminoso más acelerada que las lámparas de sodio, exigiendo sustituciones más frecuentes.

3. Tecnología de Estado Sólido (LED)

Es la tecnología obligatoria en todo nuevo proyecto o reforma integral debido a sus prestaciones excepcionales:

  • Eficacia luminosa: Muy alta, superando con facilidad los 120-160 lm/W reales a nivel de luminaria.
  • Espectro ajustable: Permite escoger la temperatura de color (desde 2200 K cálido hasta 4000 K blanco neutro) manteniendo un CRI >70 u 80.
  • Control y Regulación: Encendido instantáneo al 100%. Posibilidad de regular el flujo mediante drivers programables (curvas de reducción nocturna a mitad de potencia) para ahorrar energía en las horas de menor tráfico.

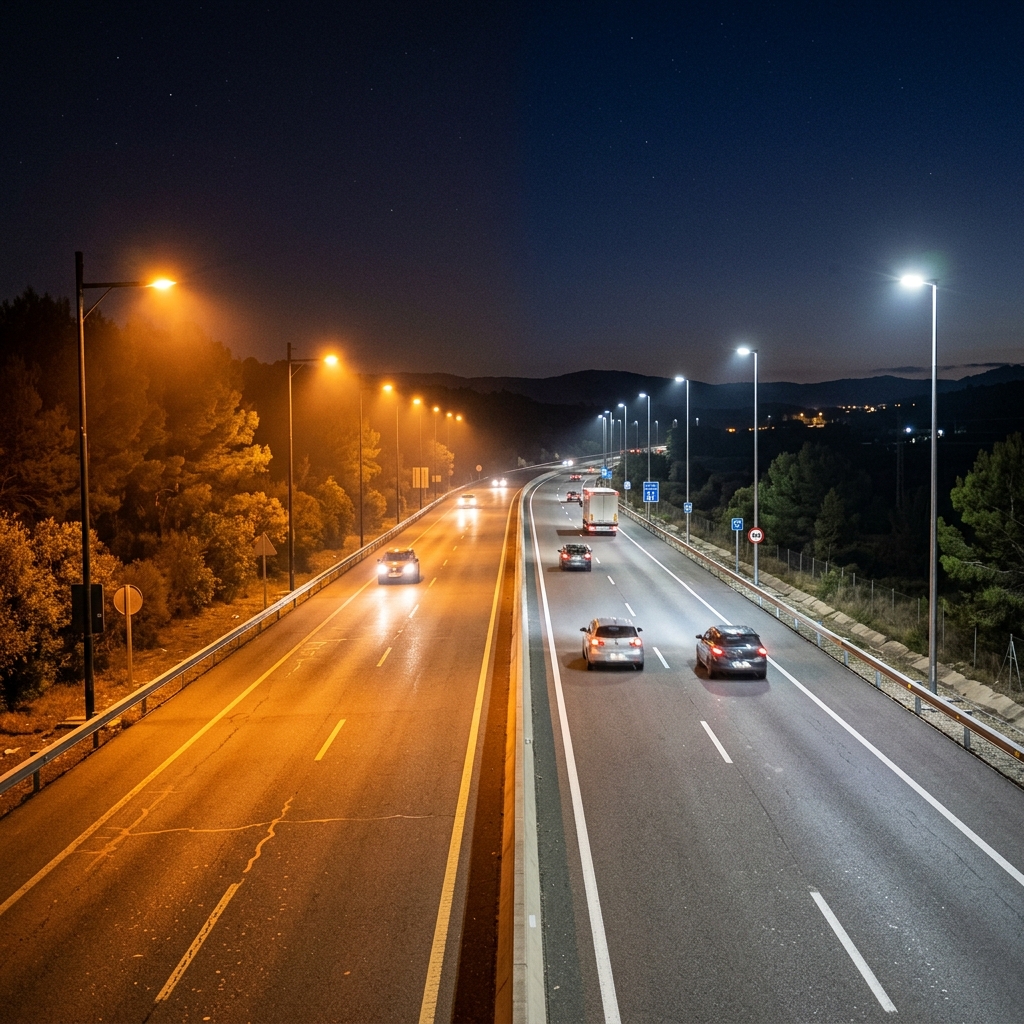

Comparativa nocturna de tramo de calle con luz naranja de sodio y tramo con luz blanca de luminarias LED
Figura 1: Comparativa real entre el espectro de color naranja clásico de las lámparas de sodio VSAP (izquierda) y la luz blanca direccional del LED (derecha) en carreteras. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Consumo de Energía y Mantenimiento

La sustitución de tecnologías antiguas por LED reduce drásticamente no solo la factura eléctrica mensual del municipio por el consumo activo, sino también las potencias aparentes y la corriente que recorre los conductores, lo cual evita pérdidas por efecto Joule y permite utilizar secciones de cable más ajustadas.

🐍 Calculador de Retorno de Inversión (Sustitución de Sodio VSAP por LED)

def calcular_amortizacion_led(num_puntos, potencia_vsap_w, potencia_led_w, horas_año, coste_kwh, coste_luminaria_led):
    # Pérdidas típicas por balasto electromagnético en VSAP = 15% adicional
    potencia_total_vsap = num_puntos * (potencia_vsap_w * 1.15)
    # Los drivers LED de alta eficiencia tienen pérdidas menores, asumimos 8%
    potencia_total_led = num_puntos * (potencia_led_w * 1.08)

    # Consumo energético anual (kWh)
    kwh_vsap = (potencia_total_vsap * horas_año) / 1000.0
    kwh_led = (potencia_total_led * horas_año) / 1000.0

    # Costes de explotación anuales
    coste_energia_vsap = kwh_vsap * coste_kwh
    coste_energia_led = kwh_led * coste_kwh

    ahorro_anual = coste_energia_vsap - coste_energia_led
    inversion_inicial = num_puntos * coste_luminaria_led
    años_retorno = inversion_inicial / ahorro_anual if ahorro_anual > 0 else float('inf')

    print("--- ANÁLISIS DE EFICIENCIA ENERGÉTICA Y AMORTIZACIÓN ---")
    print(f"Número de farolas a sustituir: {num_puntos}")
    print(f"Potencia total de red instalada VSAP: {potencia_total_vsap/1000:.2f} kW")
    print(f"Potencia total de red instalada LED : {potencia_total_led/1000:.2f} kW")
    print(f"Ahorro de potencia en línea: {((potencia_total_vsap - potencia_total_led)/potencia_total_vsap)*100:.1f} %")
    print(f"Ahorro económico anual en electricidad: {ahorro_anual:.2f} €")
    print(f"Inversión inicial requerida: {inversion_inicial:.2f} €")
    print(f"📌 PERÍODO DE RETORNO DE LA INVERSIÓN (Payback): {años_retorno:.2f} años")

# Evaluar la renovación de 120 farolas urbanas de 250 W VSAP por luminarias LED de 90 W
# Estimando 4000 horas de funcionamiento nocturno anual y coste de 0.18 €/kWh. Coste LED = 250 €/unidad
calcular_amortizacion_led(num_puntos=120, potencia_vsap_w=250, potencia_led_w=90, horas_año=4000, coste_kwh=0.18, coste_luminaria_led=250)

El script evalúa el impacto financiero de la renovación tecnológica. Al contabilizar las pérdidas del balasto inductivo de la tecnología de sodio, la eficiencia real de la conversión es enorme, permitiendo amortizar la inversión en menos de 3 años.

💼 Caso Práctico: Índice Cromático

Contexto: En la redacción del proyecto de alumbrado para una zona comercial céntrica y peatonal, el comerciante local solicita que los clientes sean capaces de distinguir de forma fiel el color de las prendas expuestas.

Pregunta: ¿Cuál es el principal inconveniente de la tecnología de Vapor de Sodio de Alta Presión (VSAP) en el alumbrado público?

⚙️ Caso Práctico: Compensación del Factor de Potencia

Contexto: Al realizar el mantenimiento del cuadro general de una avenida antigua con farolas de descarga, el técnico nota que el amperímetro marca una corriente desproporcionada en comparación con la potencia de las lámparas instaladas.

Pregunta: ¿Por qué las lámparas de descarga tradicionales (VSAP y HM) requieren condensadores asociados a sus balastos magnéticos?

📝 Caso Práctico: Tiempo de Reencendido

Contexto: Ocurre un microcorte en la red eléctrica de una calle iluminada por lámparas de halogenuros metálicos. Aunque la luz vuelve a los pocos segundos, la calle permanece en total oscuridad durante varios minutos.

Pregunta: ¿Qué comportamiento caracteriza el reencendido de una lámpara de halogenuros metálicos tras un corte breve de suministro?
