Objetivos y Criterios de Calidad

El alumbrado público tiene como finalidad principal garantizar la seguridad de la circulación de vehículos y peatones durante las horas de oscuridad, además de disuadir la delincuencia y revalorizar los espacios urbanos. Para que la instalación sea eficaz y segura, debe cumplir con unos estándares de calidad unificados a nivel europeo en la norma UNE-EN 13201.

Clasificación de Vías y Magnitudes de Referencia

La norma UNE-EN 13201 clasifica las vías públicas según el tipo de tráfico, la velocidad permitida, el volumen de circulación y la complejidad geométrica de la calzada:

1. Vías de Tráfico Motorizado (Clases M)

Se aplica en autopistas, autovías, carreteras nacionales y avenidas metropolitanas rápidas donde la velocidad de circulación es superior a 50 km/h:

  • Magnitud clave: Luminancia ($L$) expresada en candelas por metro cuadrado (cd/m²). Mide la cantidad de flujo luminoso reflejado por el pavimento que llega directamente a los ojos del conductor. Depende del tipo de asfalto y su rugosidad.
  • Uniformidad General ($U_0 = L_{mín} / L_{med}$): Debe ser $\ge 0.40$. Evita la existencia de "manchas negras" o zonas oscuras en la carretera.
  • Uniformidad Longitudinal ($U_l = L_{mín} / L_{max}$ en el eje): Debe ser $\ge 0.50$ o $0.70$. Evita el peligroso "efecto cebra", consistente en una alternancia de bandas claras y oscuras que cansan y confunden la vista del conductor.

2. Zonas de Conflicto (Clases C)

Se aplica en intersecciones, pasos de peatones, glorietas, bifurcaciones de tráfico complejas o peajes:

  • Magnitud clave: Iluminancia ($E$) expresada en luxes (lx). Dado que la trayectoria de los conductores varía constantemente, se mide la cantidad de luz que incide sobre el plano horizontal de la carretera.

3. Zonas Peatonales y de Velocidad Reducida (Clases P)

Se aplica en aceras, calles comerciales de acceso restringido, carriles bici y zonas residenciales:

  • Magnitud clave: Iluminancia ($E$) en luxes. Se controla la iluminancia media y la iluminancia mínima en el suelo para evitar tropiezos y permitir el reconocimiento facial a distancia por motivos de seguridad.

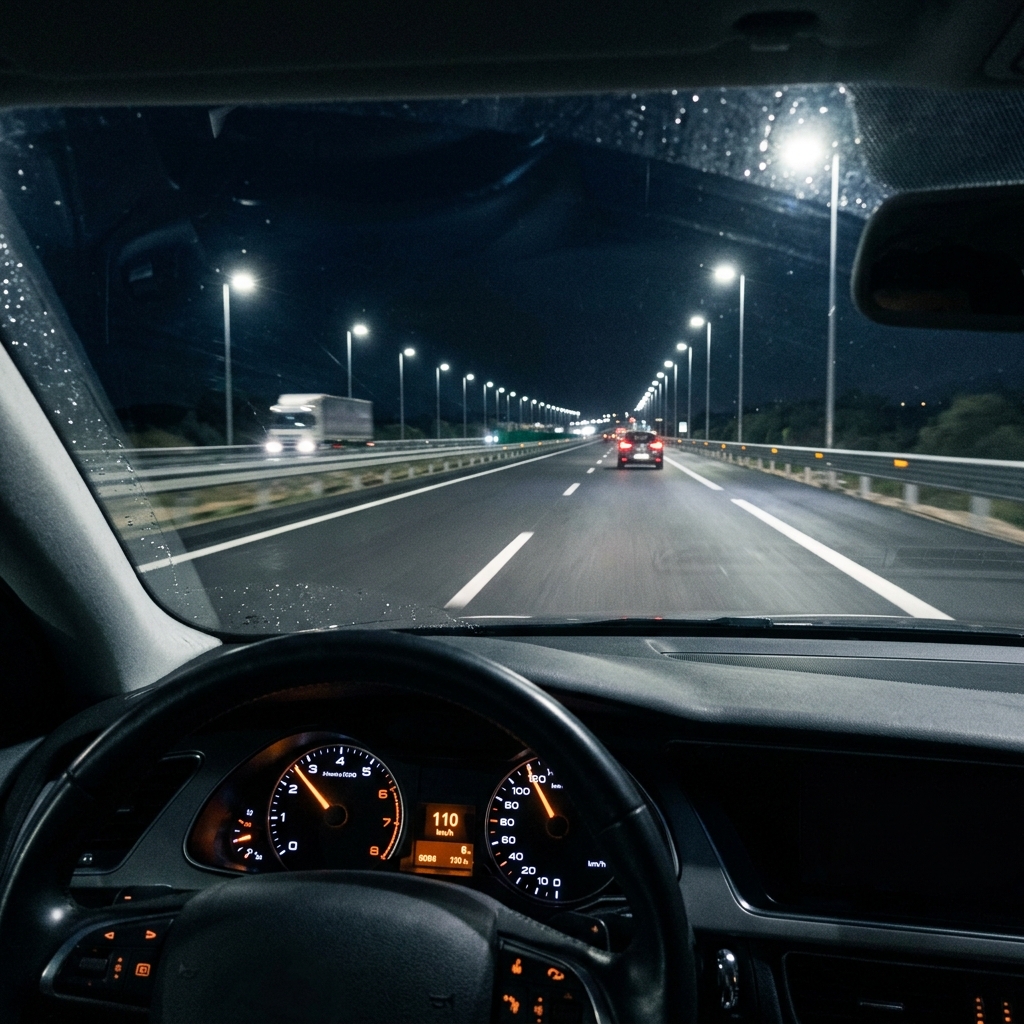

Perspectiva de autopista nocturna perfectamente iluminada con luces viales LED uniformes
Figura 1: Vista nocturna de una autopista Clase M. La correcta interdistancia e inclinación de los báculos eliminan las bandas oscuras y garantizan una uniformidad general de luminancia. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

El Deslumbramiento e Incremento de Umbral (TI)

El deslumbramiento fisiológico provocado por la luz directa de las farolas reduce la capacidad del conductor para distinguir obstáculos en la calzada. Se evalúa mediante el factor de Incremento de Umbral (TI) en porcentaje. En vías rápidas, la normativa del Reglamento de Alumbrado Exterior prohíbe que el TI supere el 10% o 15% según la importancia de la vía.

🐍 Selector Reglamentario de Clases de Alumbrado (UNE-EN 13201)

def seleccionar_clase_vial(tipo_via, velocidad_kmh, volumen_trafico, complejidad_geometria):
    print("--- SELECCIÓN DE CLASE DE ALUMBRADO (UNE-EN 13201) ---")

    if tipo_via.lower() in ["autopista", "autovia", "carretera"]:
        if velocidad_kmh > 100:
            clase = "M1"
            l_med, u0, ul, ti_max = 2.0, 0.40, 0.70, 10
        elif velocidad_kmh > 70:
            clase = "M2"
            l_med, u0, ul, ti_max = 1.5, 0.40, 0.70, 10
        else:
            clase = "M3"
            l_med, u0, ul, ti_max = 1.0, 0.40, 0.60, 15

        print(f"Tipo de vía: Motorizada rápida | Velocidad: {velocidad_kmh} km/h")
        print(f"📌 CLASE VIAL RECOMENDADA: {clase}")
        print(f"Luminancia media requerida (Lm): {l_med} cd/m²")
        print(f"Uniformidad general (U0)        : >= {u0}")
        print(f"Uniformidad longitudinal (Ul)   : >= {ul}")
        print(f"Deslumbramiento máximo (TI)     : <= {ti_max} %")

    elif tipo_via.lower() in ["rotonda", "interseccion", "peaje"] or complejidad_geometria.lower() == "alta":
        clase = "C2" if volumen_trafico.lower() == "alto" else "C3"
        e_med = 30.0 if clase == "C2" else 20.0
        u0_c = 0.40
        print(f"Tipo de vía: Zona de Conflicto | Complejidad: {complejidad_geometria}")
        print(f"📌 CLASE VIAL RECOMENDADA: {clase}")
        print(f"Iluminancia media requerida (Em): {e_med} lux")
        print(f"Uniformidad general (U0)        : >= {u0_c}")

    else:  # Zonas residenciales / Peatonales
        clase = "P3" if volumen_trafico.lower() == "medio" else "P4"
        e_med_p = 7.5 if clase == "P3" else 5.0
        e_min_p = 1.5 if clase == "P3" else 1.0
        print(f"Tipo de vía: Peatonal / Residencial | Tráfico peatones: {volumen_trafico}")
        print(f"📌 CLASE VIAL RECOMENDADA: {clase}")
        print(f"Iluminancia media requerida (Em): {e_med_p} lux")
        print(f"Iluminancia mínima requerida (Emin): {e_min_p} lux")

# Evaluar una autopista con velocidad de 120 km/h
seleccionar_clase_vial("autopista", velocidad_kmh=120, volumen_trafico="alto", complejidad_geometria="baja")
print()
# Evaluar una rotonda urbana
seleccionar_clase_vial("rotonda", velocidad_kmh=40, volumen_trafico="alto", complejidad_geometria="alta")

El script automatiza los criterios de selección de la norma UNE-EN 13201 para establecer los valores objetivo que el diseñador deberá introducir en los programas de simulación 3D.

💼 Caso Práctico: Luminancia vs Iluminancia

Contexto: Un instalador proyecta la iluminación de una autovía (Clase M) y planea comprobar los resultados midiendo los luxes en el asfalto empleando un luxómetro común colocado plano en el suelo.

Pregunta: ¿Cuál es la magnitud fotométrica de referencia que se utiliza para evaluar la calidad visual en las vías públicas destinadas al tráfico de vehículos de media y alta velocidad (Clase M)?

⚙️ Caso Práctico: El Zebra-Effect

Contexto: En un tramo de carretera interurbana, las luminarias están demasiado distanciadas, lo que provoca la aparición de manchas muy iluminadas debajo de cada poste y tramos a oscuras entre ellos.

Pregunta: ¿Qué problema visual provoca una deficiente uniformidad longitudinal (Ul) de luminancia en una autopista de Clase M?

📝 Caso Práctico: Control de Deslumbramientos

Contexto: En un proyecto de alumbrado de autovía, el software de simulación calcula un TI de 18%. El ingeniero decide cambiar la inclinación del cabezal de la luminaria bajándolo de 15 grados a 0 grados.

Pregunta: ¿Qué indica el parámetro de incremento de umbral (TI) en el informe de resultados de un software de iluminación vial?
