Ámbito y Objeto de la ITC-BT-09

La Instrucción Técnica Complementaria 09 (ITC-BT-09) del Reglamento Electrotécnico para Baja Tensión (REBT) tiene por objeto regular las condiciones técnicas y de seguridad que deben cumplir las instalaciones de alumbrado exterior. Su ámbito de aplicación se extiende a las redes de iluminación de vías públicas, autopistas, carreteras, parques, jardines, glorietas, monumentos, y en general todo receptor de alumbrado instalado a la intemperie y alimentado por redes de distribución eléctrica.

Prescripciones de Seguridad y Puesta a Tierra

El principal riesgo de una farola o soporte de alumbrado exterior en la vía pública es que una avería interna derive tensión a su carcasa metálica, exponiendo a peatones y animales a tensiones de contacto peligrosas. Para evitarlo, la ITC-BT-09 establece:

1. Equipamiento de Clase I y Clase II

Los receptores de alumbrado (las luminarias en sí) y los componentes auxiliares del báculo pueden ser de dos tipos:

  • Clase I: Tienen aislamiento funcional básico y sus partes metálicas accesibles deben conectarse obligatoriamente al conductor de protección (tierra) de la instalación.
  • Clase II: Poseen doble aislamiento o aislamiento reforzado y no se deben conectar a tierra, ya que su diseño impide que una avería funcional derive tensión al exterior.

2. Puesta a Tierra de los Soportes

Todos los báculos, columnas o soportes metálicos de Clase I deben conectarse a una red de tierra común. Los requisitos específicos son:

  • Conductor de tierra: Se instalará un conductor de cobre desnudo de sección mínima de 16 mm², enterrado en el fondo de las zanjas de canalización formando un bucle o anillo que interconecte las farolas.
  • Picas de puesta a tierra: Se colocarán electrodos verticales (picas de acero galvanizado o cobre) de al menos 2 metros de longitud distribuidos a lo largo del anillo.
  • Resistencia de paso máxima: La resistencia de puesta a tierra de la instalación global no superará los 10 ohmios. Si el terreno es seco u rocoso y es imposible llegar a ese valor, se admiten valores mayores siempre que se justifique la coordinación con interruptores diferenciales de sensibilidad adecuada para evitar que la tensión de contacto supere los 24 voltios (límite en locales húmedos o a la intemperie).

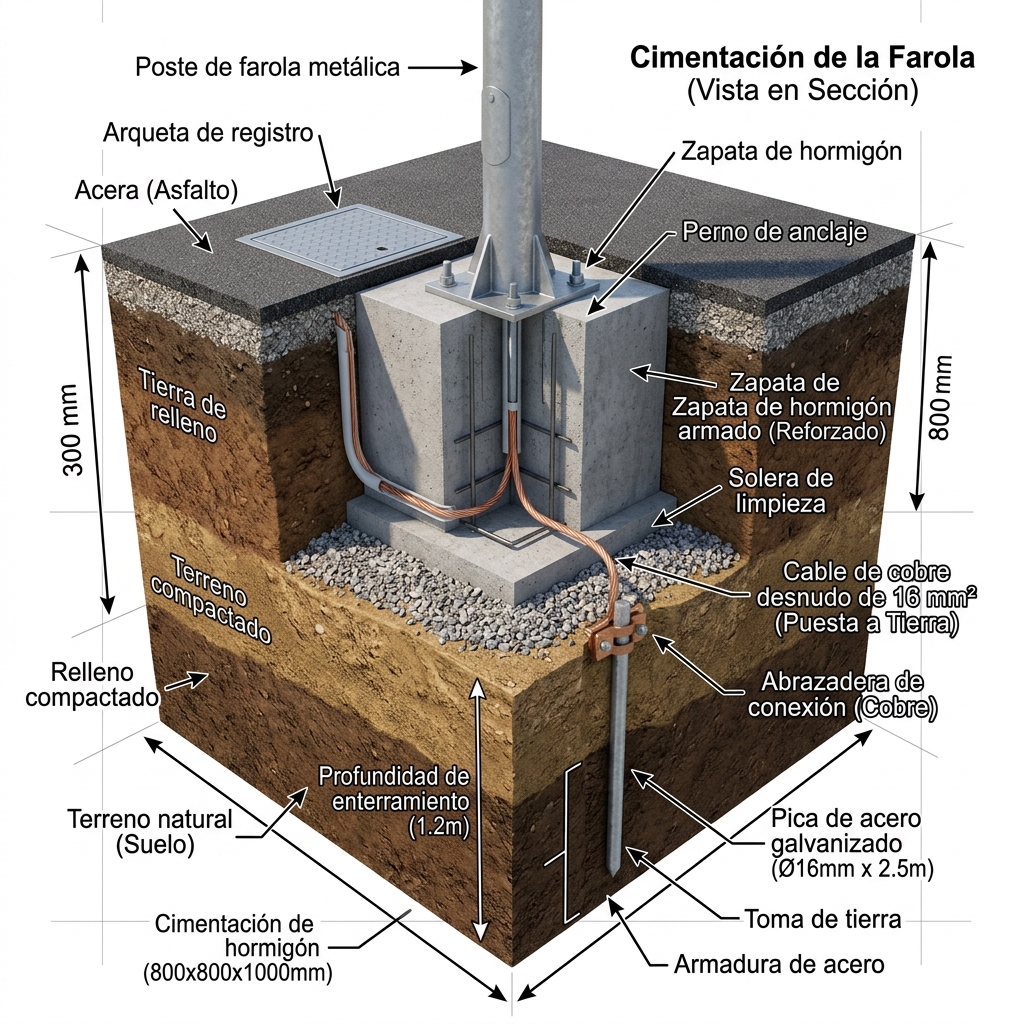

Esquema técnico de puesta a tierra de un báculo metálico con conexión a pica de tierra
Figura 1: Representación conceptual de la conexión a tierra de un báculo de Clase I. El cable de cobre desnudo y las picas garantizan la derivación segura de corrientes de fuga y evitan las tensiones de paso. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Canalizaciones, Cables y Aislamientos

La ITC-BT-09 prescribe que la distribución se realice preferentemente mediante cables subterráneos alojados en el interior de tubos de doble pared, de color naranja para su identificación. Las principales reglas son:

  • Sección mínima: Los conductores de alimentación de cobre tendrán una sección mínima de 6 mm² para garantizar resistencia mecánica y limitar caídas de tensión.
  • Tipo de cable: Deben poseer una tensión de aislamiento mínima de 0,6/1 kV (típicamente del tipo RV-K o DN-F).
  • Resistencia de aislamiento: Antes de la puesta en servicio, se verificará que la resistencia de aislamiento de la red sea de al menos 0,5 megaohmios (MΩ) a una tensión de prueba continua de 500 V.
🐍 Calculador de Resistencia de Puesta a Tierra y Coordinación de Protecciones

def coordinar_tierra_bt09(sensibilidad_dif_ma, resistencia_tierra_ohm):
    # En alumbrado exterior (intemperie), la tensión de seguridad límite Vs es 24 V
    vs_limite = 24.0
    id_amperios = sensibilidad_dif_ma / 1000.0

    # Tensión de contacto teórica máxima: Vc = Id * Rt
    tension_contacto = id_amperios * resistencia_tierra_ohm

    print("--- EVALUACIÓN DE PROTECCIÓN E INTERRUPTOR DIFERENCIAL (ITC-BT-09) ---")
    print(f"Resistencia de tierra del báculo (Rt): {resistencia_tierra_ohm} Ohm")
    print(f"Sensibilidad del Interruptor Diferencial (Id): {sensibilidad_dif_ma} mA ({id_amperios} A)")
    print(f"Tensión máxima de contacto calculada (Vc): {tension_contacto:.2f} V")

    # Comprobar límite de resistencia del reglamento (10 Ohm de forma general)
    if resistencia_tierra_ohm <= 10.0:
        print("✅ Rt cumple con el límite general reglamentario (<= 10 Ohm).")
    else:
        print("⚠️ Rt supera el límite general de 10 Ohm. Requiere coordinación específica.")

    # Comprobar seguridad de las personas
    if tension_contacto <= vs_limite:
        print(f"✅ PROTECCIÓN ACTIVA: En caso de derivación, la tensión de contacto ({tension_contacto:.2f}V) es inferior al límite seguro de {vs_limite}V.")
    else:
        print(f"❌ PELIGRO: Tensión de contacto ({tension_contacto:.2f}V) superior al límite seguro de {vs_limite}V. Peligro de electrocución.")
        print("💡 Solución: Reduzca la resistencia del anillo o incremente la sensibilidad del diferencial (menor mA).")

# Evaluar una farola en terreno seco conRt=18 Ohm protegida por diferencial de 300 mA
coordinar_tierra_bt09(sensibilidad_dif_ma=300, resistencia_tierra_ohm=18)
print()
# Evaluar el mismo caso reduciendo el interruptor diferencial a alta sensibilidad (30 mA)
coordinar_tierra_bt09(sensibilidad_dif_ma=30, resistencia_tierra_ohm=18)

El script comprueba la coordinación reglamentaria. Aunque 18 ohmios supere el límite general de 10, si se instala un diferencial de 30 mA, la tensión de contacto se limita a un valor seguro de 0.54 V, garantizando la seguridad en el exterior.

💼 Caso Práctico: Resistencia de Tierra Límite

Contexto: En la puesta en marcha de un alumbrado de parque, la medida de la resistencia de tierra global de la instalación arroja un valor de 18 ohmios debido a que el terreno está formado por grava muy seca.

Pregunta: ¿Cuál es el valor máximo de resistencia de puesta a tierra admisible con carácter general para los soportes metálicos de una instalación de alumbrado exterior según la ITC-BT-09?

⚙️ Caso Práctico: Conductor de Anillo

Contexto: Durante el replanteo de la obra de alumbrado público, el capataz solicita conductores de 6 mm² para enterrar como bucle de interconexión a tierra de las luminarias.

Pregunta: ¿Qué sección mínima debe tener el conductor de protección (tierra) de cobre desnudo si se realiza en forma de bucle o anillo enterrado?

📝 Caso Práctico: Resistencia de Aislamiento

Contexto: El instalador realiza las pruebas previas a la puesta en marcha de un tendido de iluminación en un bulevar y prepara el megóhmetro para medir la resistencia de aislamiento de los cables.

Pregunta: ¿Cuál es el valor mínimo de resistencia de aislamiento admisible para los circuitos de alumbrado exterior según la ITC-BT-09?
