Los Documentos Básicos del CTE

En España, todo proyecto de edificación del sector residencial o terciario debe justificar documentalmente el cumplimiento del Código Técnico de la Edificación (CTE). Cuando nos centramos en el diseño y cálculo de la iluminación, existen dos documentos básicos obligatorios y críticos para el ingeniero técnico:

  • DB-HE 3 (Ahorro de Energía): Regula el consumo máximo de energía eléctrica de la instalación de iluminación de los locales comerciales, oficinas y zonas comunes.
  • DB-SUA 4 (Seguridad de Uso y Accesibilidad): Regula las condiciones de iluminación mínima de seguridad (alumbrado de emergencia y evacuación) ante fallos de la red general.

DB-HE 3: Eficiencia Energética en Iluminación

El objetivo del DB-HE 3 es racionalizar el uso de energía. Para ello, exige calcular dos indicadores:

1. El Valor de Eficiencia Energética de la Instalación (VEEI)

Mide la potencia consumida por unidad de superficie iluminada y por cada 100 luxes de iluminancia media mantenida en el plano de trabajo:

$$\text{VEEI} = \frac{P_{\text{total}} \times 100}{S \times E_m}$$

Donde: $P_{\text{total}}$ = Potencia total de lámparas + balastos/drivers (W); $S$ = Superficie del local (m²); $E_m$ = Iluminancia media de diseño (lux).

El CTE establece unos límites máximos de VEEI según el tipo de actividad. Por ejemplo, en oficinas la VEEI máxima permitida es de 2.5, y en locales comerciales de venta es de 3.0. Si el cálculo supera este valor, la instalación es ilegal y se debe sustituir la luminaria por una de mayor rendimiento lm/W.

2. Sistemas de Regulación y Control

El DB-HE 3 obliga a instalar sistemas de control automático de encendido para aprovechar la luz natural perimetral (ventanas) o sensores de presencia en zonas de paso esporádico (pasillos, aseos), garantizando que las luminarias se apaguen o atenúen cuando no sean necesarias.

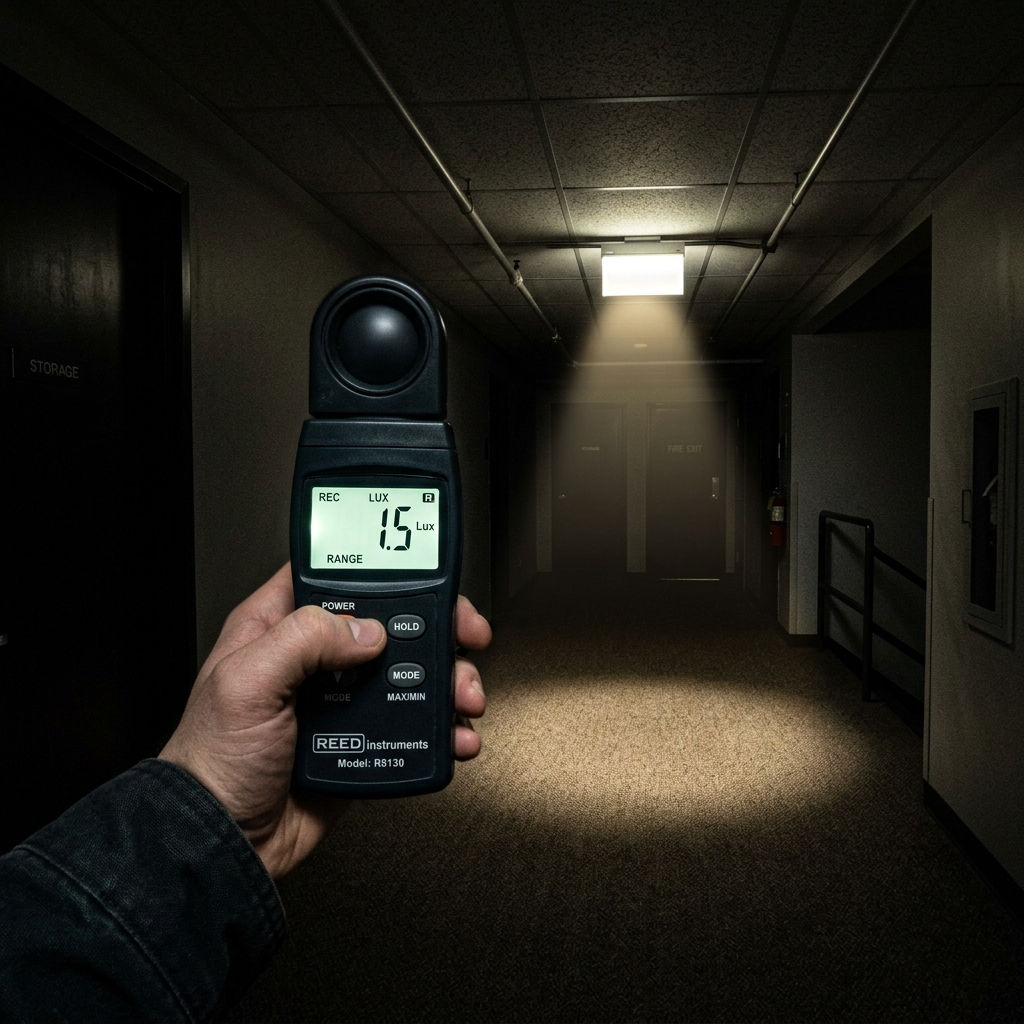

Luxómetro digital en pasillo de oficinas oscuro registrando nivel de luz de emergencia
Figura 1: El luxómetro digital es la herramienta empleada para verificar in situ que la iluminación de emergencia cumple con los luxes mínimos prescritos por el DB-SUA 4. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

DB-SUA 4: Alumbrado de Emergencia

El alumbrado de emergencia debe activarse automáticamente al fallar el suministro de la red general. Sus requisitos clave son:

  • Vías de evacuación: Mínimo de 1 lux a nivel del suelo a lo largo del eje central de la vía.
  • Equipos de protección y cuadros: Mínimo de 5 lux localizados en los cuadros eléctricos de distribución y equipos manuales de extinción de incendios (extintores, pulsadores de alarma).
  • Autonomía mínima: Las luminarias de emergencia autónomas deben mantener el servicio durante un mínimo de 1 hora.
  • Ubicación obligatoria: Cerca de las puertas de salida, escaleras, pasillos, cambios de nivel y sobre los cuadros de distribución eléctrica.
🐍 Calculadora del Valor de Eficiencia Energética (VEEI)

def verificar_cumplimiento_he3(tipo_sala, potencia_w, superficie_m2, lux_medios):
    # Valores límite VEEI del CTE DB-HE 3 (Tabla 3.1)
    limites_veei = {
        "oficina": 2.5,
        "comercio": 3.0,
        "pasillo": 4.5,
        "aula": 2.5,
        "almacen": 6.0
    }

    veei = (potencia_w * 100) / (superficie_m2 * lux_medios)
    limite = limites_veei.get(tipo_sala.lower(), 3.0)

    print(f"--- VERIFICACIÓN CTE DB-HE3 ({tipo_sala.upper()}) ---")
    print(f"Potencia total instalada: {potencia_w} W | Superficie: {superficie_m2} m²")
    print(f"Iluminancia media (Em): {lux_medios} lux")
    print(f"📌 VEEI calculado: {veei:.2f} W/(m²*100lx)")
    print(f"Límite legal CTE para {tipo_sala}: {limite}")

    if veei <= limite:
        print("✅ COMPATIBLE: La instalación cumple las exigencias de eficiencia del DB-HE 3.")
    else:
        print("❌ INCUMPLE: VEEI excesiva. Modifique el tipo de luminarias por LED de mayor rendimiento.")

# Evaluar una oficina de 80 m² con paneles LED antiguos (potencia total 900W, 500lx)
verificar_cumplimiento_he3("oficina", potencia_w=900, superficie_m2=80, lux_medios=500)
print()
# Evaluar la misma oficina con paneles LED modernos de alta eficiencia (potencia total 600W, 500lx)
verificar_cumplimiento_he3("oficina", potencia_w=600, superficie_m2=80, lux_medios=500)

El primer diseño con paneles menos eficientes incumple el CTE ($VEEI = 2.25$, pero si la iluminancia bajase por polvo el VEEI aumentaría o la potencia total no pasaría de los filtros). El segundo diseño con luminarias eficientes reduce la potencia manteniendo los luxes, cumpliendo perfectamente la ley.

💼 Caso Práctico: VEEI Límite

Contexto: En un local comercial de 100 m² has calculado que necesitas 400 lux de iluminancia media. La potencia total consumida por las lámparas y equipos auxiliares es de 1200 W. El VEEI resultante es 3.0.

Pregunta: ¿Cumpliría esta instalación la normativa si el local se destina a una tienda comercial de ropa?

⚙️ Caso Práctico: Alumbrado de Evacuación

Contexto: Durante el cálculo del alumbrado de emergencia en un pasillo que sirve como vía de evacuación de un hotel, el instalador propone situar bloques de emergencia autónomos solo sobre los extintores y los cuadros eléctricos.

Pregunta: ¿Es correcta y suficiente la propuesta del instalador?

📝 Caso Práctico: Emergencia en Cuadros

Contexto: En la inspección OCA (Organismo de Control Autorizado) del cuadro eléctrico principal de una tienda comercial, el inspector mide que el foco de emergencia del techo proporciona una iluminancia de 2.0 lux al cuadro principal de mando y protección.

Pregunta: ¿Dará el inspector el visto bueno a este punto de la instalación?
