¿Por qué usar software de cálculo?

Aunque el cálculo manual mediante el Método de los Lúmenes sirve para aproximar el presupuesto de iluminación, carece de precisión en salas de formas no rectangulares, falsos techos inclinados, o cuando existen obstáculos físicos (columnas, estanterías). Para justificar proyectos oficiales ante los organismos de inspección, el uso de software de cálculo como DIALux o Relux es el estándar de la ingeniería eléctrica moderna.

Estos programas modelan en 3D la física del cono de luz y el rebote múltiple en las superficies según sus coeficientes de reflexión realistas.

Flujo de Simulación en DIALux

Un diseño técnico en software sigue un proceso estructurado:

1. Geometría y Coeficientes

El local se crea extruyendo sus muros o, de forma más eficiente, importando un plano arquitectónico en formato DWG/DXF (CAD) o modelos en BIM (IFC). Posteriormente, se asignan materiales a los planos. El software asume reflectancias estándar (blanco mate = 0.7 o 0.8; hormigón = 0.3) para calcular el flujo reflejado.

2. Los Archivos Fotométricos (IES y LDT)

Las luminarias reales no proyectan la luz en esferas perfectas. El haz tiene una forma geométrica tridimensional irregular definida por su óptica (difusor, reflectores). Esta información se guarda en archivos que describen el sólido fotométrico:

  • Formatos estándar: .IES (estándar norteamericano de la Illuminating Engineering Society) y .LDT (Eulumdat, estándar europeo).
  • Estos archivos contienen tablas de intensidad de luz (en candelas por kilolúmen) medidas en laboratorios (goniofotómetros) para cada ángulo de salida ($\theta$, $\phi$).

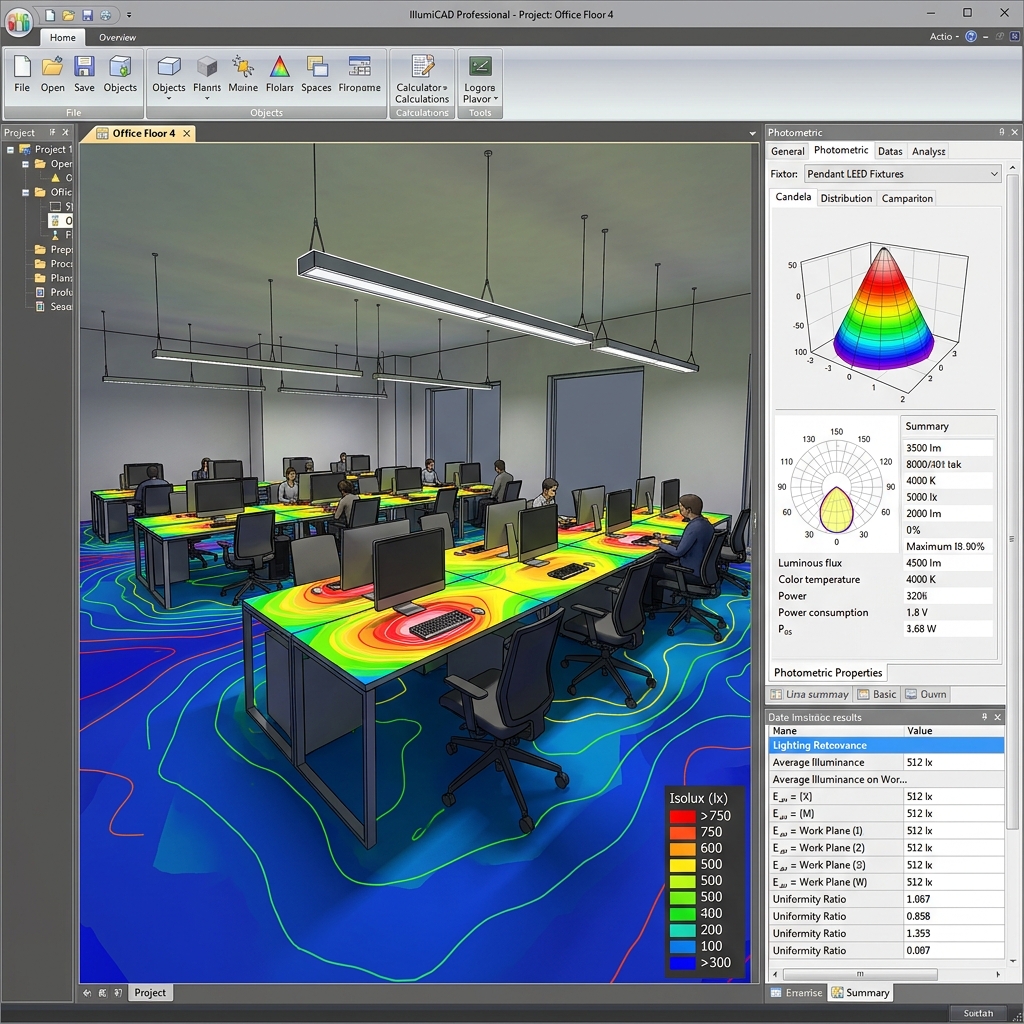

Render 3D de software DIALux con curvas isoluxes de color sobre plano de oficina
Figura 1: Representación 3D e isoluxes en DIALux. La simulación gráfica valida el nivel de luxes y uniformidad requeridos por el Código Técnico antes de la instalación física. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Resultados e Informes de Resultados

Tras ejecutar el motor de cálculo (basado en algoritmos de radiosidad o trazado de rayos), el software genera un informe técnico PDF obligatorio para el visado del proyecto. Dicho informe debe validar:

  • Iluminancia media ($E_m$): Luxes en la superficie de cálculo del plano de trabajo.
  • Uniformidad ($U_0 = E_{\text{mín}} / E_m$): Relación entre los luxes mínimos y la media en la sala (debe ser $\ge 0.4$ o $0.6$ según la tarea).
  • Índice de deslumbramiento (UGR): Límite físico para evitar deslumbramientos directos del foco al ojo del trabajador (debe ser $\le 19$ en oficinas).
🐍 Simulador de Lectura de Archivo Fotométrico (.LDT)

# Este script simula cómo un software de iluminación extrae los datos
# esenciales del encabezado de un archivo Eulumdat (.LDT) del fabricante.

def leer_cabecera_eulumdat(datos_ldt_crudos):
    lineas = datos_ldt_crudos.strip().split('\n')

    # Según el estándar Eulumdat, las líneas fijas representan parámetros concretos:
    fabricante = lineas[0]
    codigo_lampara = lineas[1]
    descripcion = lineas[2]
    flujo_luminoso = float(lineas[9])  # Flujo en lúmenes
    potencia_w = float(lineas[11])     # Potencia en vatios

    rendimiento_lm_w = flujo_luminoso / potencia_w

    print("--- PARSER DE ARCHIVO FOTOMÉTRICO (.LDT) ---")
    print(f"Fabricante: {fabricante}")
    print(f"Modelo / Referencia: {codigo_lampara}")
    print(f"Óptica / Descripción: {descripcion}")
    print(f"Flujo de la luminaria: {flujo_luminoso:.0f} lm")
    print(f"Potencia total declarada: {potencia_w:.1f} W")
    print(f"Rendimiento de chip + driver: {rendimiento_lm_w:.2f} lm/W")

    if rendimiento_lm_w > 120:
        print("📌 Clasificación Energética: ALTA EFICIENCIA (Apto para DB-HE 3)")
    else:
        print("⚠️ Clasificación Energética: BAJA EFICIENCIA (Revisar VEEI)")

# Simulación de un archivo LDT en memoria (primeras lineas del estándar)
ldt_ejemplo = """PHILIPS LIGHTING
CoreLine RC132V
Recessed LED Luminaire 60x60
1
1
1
0
0
0
3600
1
30.0
"""

leer_cabecera_eulumdat(ldt_ejemplo)

Los programas de cálculo leen de forma masiva estos archivos para inyectar los conos de distribución 3D reales de las luminarias del proyecto.

💼 Caso Práctico: Datos Fotométricos

Contexto: Estás calculando el alumbrado de una oficina en DIALux. Has elegido una marca de luminarias del catálogo oficial, pero necesitas usar un difusor opal diferente que no viene en la base de datos básica del programa.

Pregunta: ¿Qué archivo debes solicitar al fabricante de la lámpara para poder simularla con el difusor correcto?

⚙️ Caso Práctico: Uniformidad en DIALux

Contexto: Al terminar la simulación de una oficina técnica de dibujo, el informe de DIALux indica una Iluminancia Media Em = 510 lux, pero una uniformidad general de U0 = 0.25 (el mínimo legal para la tarea es 0.60).

Pregunta: ¿Qué anomalía lumínica está ocurriendo en la oficina técnica?

📝 Caso Práctico: Coeficientes de Reflexión

Contexto: Calculas la iluminación de una oficina limpia con paredes blancas. Posteriormente, la dirección del local decide decorar todas las paredes del local revistiéndolas con paneles de madera oscura mate.

Pregunta: ¿Qué error ocurrirá en los resultados reales de iluminación frente a los calculados en el proyecto inicial?
