El nexo entre el CTE y el REBT

En el diseño de instalaciones eléctricas en edificios, el Reglamento Electrotécnico de Baja Tensión (REBT) (especialmente la ITC-BT-10 y ITC-BT-25) y el Código Técnico de la Edificación (CTE) actúan de forma conjunta. El CTE establece los requisitos de habitabilidad y seguridad estructural, mientras que el REBT define las directrices estrictas para dimensionar los conductores, las protecciones y los circuitos del edificio.

La primera decisión que debe tomar un diseñador técnico es definir el Grado de Electrificación del local o vivienda, lo que determinará la potencia mínima de diseño.

Grados de Electrificación

El REBT clasifica el dimensionamiento eléctrico de los edificios de viviendas en dos niveles básicos de potencia:

1. Electrificación Básica

Permite la utilización de los aparatos de uso común y electrodomésticos estándar sin previsión de aire acondicionado ni calefacción eléctrica. La potencia nominal del limitador (IGA) se calcula para un mínimo de 5.750 W a 230 V (con una protección general de 25 A).

Debe contar obligatoriamente con los siguientes 5 circuitos independientes:

  • C1: Puntos de iluminación estándar (máximo 30 puntos por circuito).
  • C2: Tomas de corriente de uso general y frigorífico (máximo 20 tomas).
  • C3: Alimentación de la cocina eléctrica y horno (toma de 25 A).
  • C4: Lavadora, lavavajillas y termo eléctrico (tomas de 16 A, con derivación de protecciones).
  • C5: Tomas de corriente de cuartos de baño y auxiliares de cocina (máximo 6 tomas).

2. Electrificación Elevada

Es obligatoria siempre que se cumpla alguna de las siguientes condiciones:

  • La superficie útil de la vivienda sea superior a 160 m².
  • Se prevea la instalación de aire acondicionado o calefacción eléctrica.
  • Se instale un sistema de domótica o automatización.
  • Se prevea una secadora independiente o piscina.

La potencia de diseño mínima será de 9.200 W a 230 V (con protección general de 40 A), y requiere la instalación de circuitos adicionales como el C6 (iluminación adicional), C7 (tomas adicionales), C8 (calefacción), C9 (aire acondicionado) o C10 (secadora).

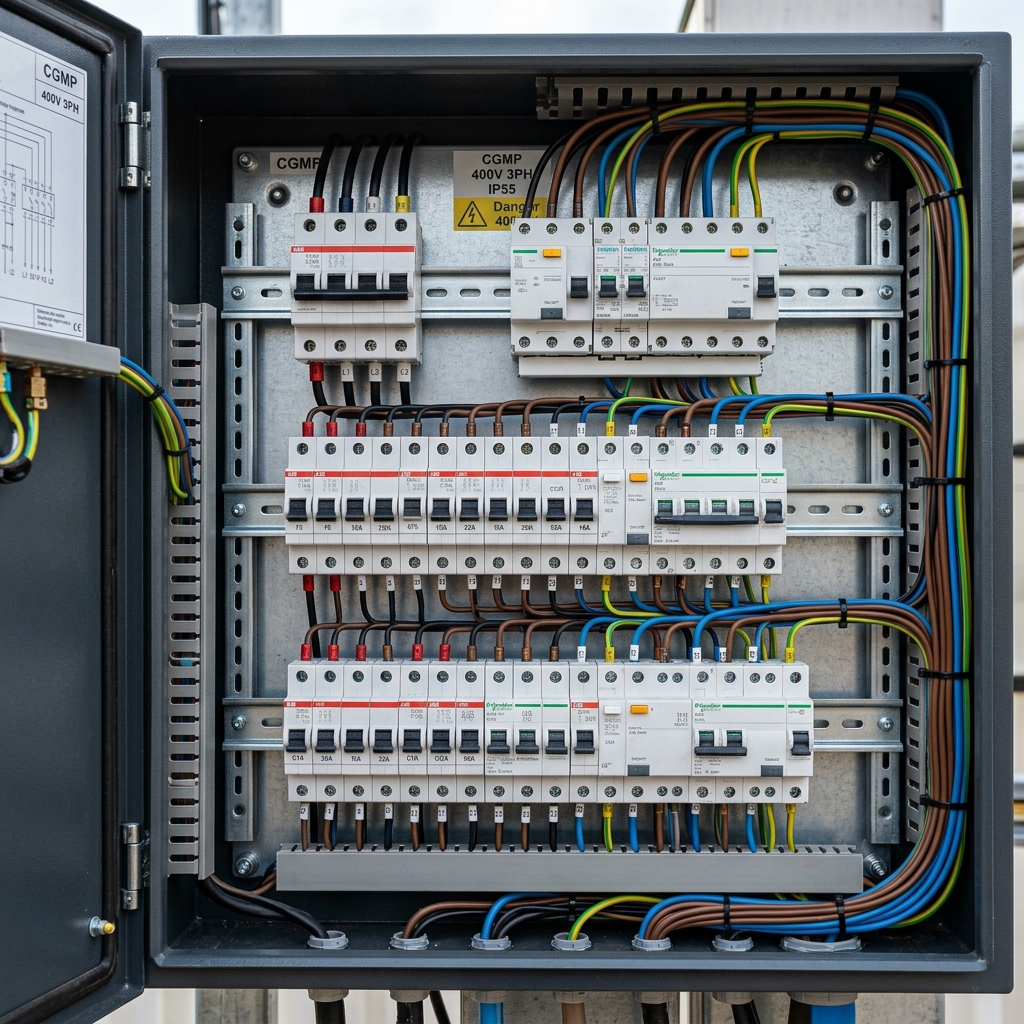

Cuadro General de Mando y Protección con interruptores magnetotérmicos peinados en carril DIN
Figura 1: El Cuadro General de Mando y Protección (CGMP) aloja los circuitos básicos (C1-C5) o elevados según determine el Grado de Electrificación del local. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA

Previsión de Potencia en Locales Comerciales

Para edificios comerciales y oficinas, la previsión de cargas mínimas no se basa en circuitos domésticos fijos, sino en ratios de potencia por superficie útil según el tipo de actividad. La ITC-BT-10 del REBT prescribe:

  • Locales comerciales en general: Mínimo de 100 W por m² de superficie útil, con un mínimo por abonado de 10.350 W a 230 V.
  • Oficinas: Mínimo de 100 W por m² de superficie útil, con un mínimo por abonado de 3.450 W a 230 V.
🐍 Script de Verificación de Grado de Electrificación y Potencia

def prever_carga_local(tipo_inmueble, superficie, aire_acondicionado=False, calefaccion=False):
    print(f"--- PREVISIÓN DE CARGAS ({tipo_inmueble.upper()}) ---")

    if tipo_inmueble == "vivienda":
        # Comprobar grado de electrificación en base a REBT ITC-BT-10
        elevada = superficie > 160 or aire_acondicionado or calefaccion

        if elevada:
            grado = "ELEVADA"
            potencia_min = 9200
            corriente_iga = 40
            circuitos = ["C1 (Luz)", "C2 (Tomas general)", "C3 (Cocina)", "C4 (Electrodomésticos)",
                         "C5 (Baño/Cocina)", "C6 (Luz extra)", "C7 (Tomas extra)"]
            if aire_acondicionado: circuitos.append("C9 (Climatización)")
            if calefaccion: circuitos.append("C8 (Calefacción)")
        else:
            grado = "BÁSICA"
            potencia_min = 5750
            corriente_iga = 25
            circuitos = ["C1 (Luz)", "C2 (Tomas general)", "C3 (Cocina)", "C4 (Electrodomésticos)", "C5 (Baño/Cocina)"]

        print(f"Superficie: {superficie} m² | Grado determinado: {grado}")
        print(f"Potencia de diseño mínima recomendada: {potencia_min} W (IGA: {corriente_iga} A)")
        print(f"Circuitos obligatorios mínimos: {', '.join(circuitos)}")

    elif tipo_inmueble in ["comercio", "oficina"]:
        # Aplicar 100 W/m² según REBT
        carga_superficie = superficie * 100
        minimo_legal = 10350 if tipo_inmueble == "comercio" else 3450
        potencia_diseno = max(carga_superficie, minimo_legal)

        print(f"Superficie: {superficie} m² | Carga estimada: {carga_superficie} W")
        print(f"Potencia de diseño final (aplicando mínimos del REBT): {potencia_diseno} W")
        print(f"Corriente a 230V Monofásico: {potencia_diseno/230:.2f} A")
        print(f"Corriente a 400V Trifásico (fp=0.8): {potencia_diseno/(400*1.732*0.8):.2f} A")

# Probar vivienda básica pequeña y comercio de 150m²
prever_carga_local("vivienda", superficie=85, aire_acondicionado=False)
print()
prever_carga_local("comercio", superficie=150)

El script nos permite ver cómo cambia drásticamente la potencia de diseño exigida por el REBT y el CTE en función del tipo de actividad y las dimensiones físicas del inmueble.

💼 Caso Práctico: Elección del Grado

Contexto: Un promotor inmobiliario te encarga el proyecto eléctrico de una vivienda unifamiliar de 120 m² útiles. En los planos de climatización se ha proyectado un sistema de aire acondicionado centralizado por conductos.

Pregunta: ¿Qué grado de electrificación debes prescribir obligatoriamente en la Memoria Técnica?

⚙️ Caso Práctico: Potencia de Local

Contexto: Estás calculando la acometida eléctrica para un nuevo local comercial que servirá como zapatería. El local tiene una superficie útil diáfana de 60 m².

Pregunta: ¿Cuál es la potencia mínima de diseño que debes aplicar al local según el REBT?

📝 Caso Práctico: Disparos del IGA

Contexto: Un cliente tiene contratada electrificación básica (5.750 W). Intenta encender la lavadora, el lavavajillas y el horno al mismo tiempo y el Interruptor General Automático (IGA) del cuadro salta tras unos minutos por sobrecarga.

Pregunta: ¿Por qué ocurre este problema recurrente en instalaciones básicas?
