El Ángulo Importa

Ya sabemos dónde colocar la luminaria en la sala y a qué altura. El último paso del diseño físico es la Disposición: es decir, la orientación de la luminaria sobre su propio eje central. En el caso de focos redondos (downlights circulares), la orientación da igual porque son simétricos, pero en el mundo de la oficina y la industria dominan las luminarias lineales (tubos LED, perfiles rectangulares, pantallas asimétricas).

Girar una luminaria lineal 90 grados en el plano de AutoCAD puede ser la diferencia entre una oficina certificada con el máximo confort visual y una oficina donde los empleados sufren migrañas diarias por deslumbramiento.

1. Orientación respecto a la Línea de Visión

El Índice de Deslumbramiento Unificado (UGR) no es un valor absoluto del foco; depende de desde dónde lo mires. En una luminaria rectangular larga, su lado "ancho" tiene mucha más superficie brillante emitiendo luz que su extremo corto.

  • Disposición Perpendicular (Transversal): Si colocas el tubo LED cruzado frente a la persona (perpendicular a hacia dónde mira), el trabajador estará viendo toda la "banda ancha" de la lámpara. Esto expone la máxima superficie brillante al ojo humano, disparando el índice UGR y causando un deslumbramiento molesto directo.
  • Disposición Paralela (Longitudinal): Si el tubo LED se instala en paralelo a la línea de visión del trabajador (apuntando hacia adelante, como si fuera una carretera frente a él), el trabajador solo ve el extremo o perfil corto de la luminaria. El área brillante expuesta al ojo es mínima, reduciendo drásticamente el UGR y mejorando el confort masivamente.

Excepción: En los pasillos, las luminarias lineales suelen instalarse perpendicularmente a las paredes largas del pasillo precisamente para que la luz rebote en los muros y lo haga parecer más ancho visualmente, ya que la gente no está sentada fijando la vista.

2. Control de Sombras Arrojadas

La luz viaja en línea recta. Un diseño con luxes perfectos en el software puede fracasar estrepitosamente si no consideramos la presencia física del trabajador. Si dispones el foco de iluminación principal exactamente a la espalda del operario, su propio cuerpo bloqueará los fotones, proyectando una densa "sombra arrojada" sobre sus manos y arruinando la tarea visual.

La disposición correcta exige "triangular" la luz. Las fuentes luminosas deben incidir desde posiciones laterales o frontal-superiores, garantizando que los fotones lleguen al papel o al teclado sin ser interceptados por el cuerpo del usuario.

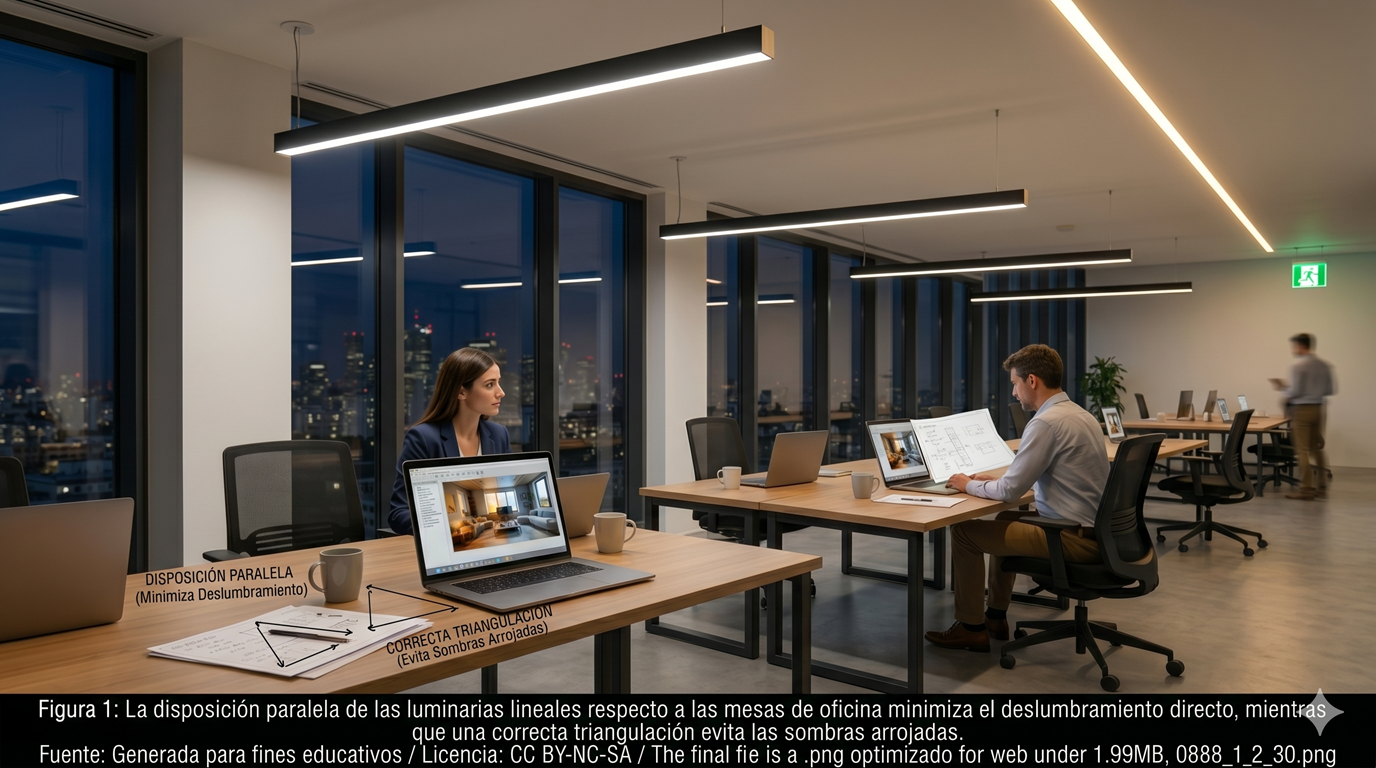

Oficina mostrando luminarias lineales orientadas paralelamente a las mesas para evitar deslumbramiento
Figura 1: La disposición paralela de las luminarias lineales respecto a las mesas de oficina minimiza el deslumbramiento directo, mientras que una correcta triangulación evita las sombras arrojadas por los usuarios. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Ejemplo de código Python: Validador de UGR por Orientación

# Este script simula cómo el software fotométrico (DIALux) recalcula
# el índice UGR (deslumbramiento) simplemente girando la luminaria 90 grados.

def evaluar_confort_orientacion(ugr_base_transversal, orientacion_respecto_operario):
    """
    Calcula el UGR final dependiendo de si la luminaria lineal está cruzada (Transversal)
    o en línea con la vista del operario (Longitudinal).
    """
    print(f"--- SIMULADOR DE DESLUMBRAMIENTO (UGR) ---")
    print(f"Orientación de la pantalla LED: {orientacion_respecto_operario.upper()}")

    # El UGR base es siempre el peor escenario (Transversal)
    if orientacion_respecto_operario == "perpendicular":
        ugr_final = ugr_base_transversal
        explicacion = "El operario ve toda la banda ancha y brillante del panel."

    elif orientacion_respecto_operario == "paralela":
        # La visión longitudinal reduce el deslumbramiento en varios puntos
        ugr_final = ugr_base_transversal - 3.5
        explicacion = "El operario solo ve el perfil corto de la luminaria (menor área brillante)."

    else:
        return "Orientación no válida."

    print(f"Resultado UGR: {ugr_final:.1f}")
    print(f"Razón óptica:  {explicacion}")

    # Límite normativo estricto para oficinas (UGR < 19)
    if ugr_final <= 19.0:
        return "✅ DICTAMEN: Aprobado para oficinas y tareas de lectura."
    else:
        return "❌ DICTAMEN: Rechazado. Dolor ocular garantizado. Gire la luminaria o cambie de modelo."

# Simulación de un panel LED potente (UGR 22 en su lado malo)
print(evaluar_confort_orientacion(ugr_base_transversal=22.0, orientacion_respecto_operario="perpendicular"))

print("\n" + "-"*50 + "\n")

print(evaluar_confort_orientacion(ugr_base_transversal=22.0, orientacion_respecto_operario="paralela"))

Esta es la magia del diseño luminotécnico. Sin cambiar de lámpara, sin gastar más dinero y sin modificar la potencia eléctrica, el ingeniero logra legalizar la oficina y evitar dolores de cabeza simplemente rotando el rectángulo de luz en el plano CAD.

💼 Caso Práctico: Orientación de los Perfiles

Contexto: En un aula de informática, vas a suspender perfiles rectangulares LED de 1.5 metros de longitud sobre las filas de mesas. Todos los alumnos miran hacia el encerado del frente.

Pregunta: Para evitar el dolor ocular de los alumnos y cumplir con la norma de confort (UGR), ¿cómo dispondrás la orientación geométrica de los perfiles en el techo?

⚙️ Caso Práctico: Sombras Arrojadas

Contexto: Durante la visita a una obra terminada de una biblioteca, una usuaria se queja de que cuando se sienta a leer, no ve su libro a pesar de que hay una luz potentísima en el techo de la sala de estudio.

Pregunta: Si descartamos que el problema sean los lúmenes del foco, ¿qué error de "disposición" ha cometido el arquitecto en el plano?

📝 Caso Práctico: Deslumbramiento Velado

Contexto: En un puesto de trabajo de un delineante técnico, vas a colocar la iluminación. El trabajador usa papeles vegetales muy satinados y pantallas de cristal. Para evitar que se haga sombra con su cuerpo, decides poner el foco LED justo frente a su cara, apuntando hacia él y hacia su mesa.

Pregunta: ¿Qué nuevo problema óptico vas a generar con esta disposición frontal-directa?
