El Entorno Real vs El Plano Teórico

En la lección anterior vimos cómo generar una cuadrícula perfecta de distribución uniforme. Sin embargo, cuando el ingeniero lleva esa cuadrícula teórica a los planos arquitectónicos reales del local, el diseño choca con la realidad física. Un local no es una "caja de zapatos" vacía.

La distribución final de las luminarias en el techo debe ajustarse para convivir armónicamente con los elementos estructurales, aprovechar el sol que entra por las cristaleras y evitar que el mobiliario bloquee la luz proyectada.

Criterios de Posicionamiento Práctico

1. Alineación respecto a la Luz Natural (Ventanales)

Este es el error más frecuente y penalizado por el Código Técnico (CTE DB-HE 3). Si una sala tiene un muro con cristaleras, la luz solar entrará e iluminará el lado cercano a la ventana, pero dejará oscuro el lado opuesto (el fondo de la sala). Para compensar esto, el alumbrado artificial no se enciende todo a la vez.

Regla de oro: Las luminarias deben distribuirse y agruparse eléctricamente formando líneas paralelas a los ventanales. De esta manera, el sistema de control apagará la "Fila 1" (junto al cristal) a las 12:00 del mediodía porque ya hay sol, pero mantendrá la "Fila 3" (al fondo) encendida. Si instalaras las líneas de focos perpendicularmente a las ventanas, te obligaría a tener encendida la fila entera para iluminar el fondo, derrochando energía en la parte cercana al cristal.

2. Conflictos en el Techo (Coordinación BIM)

El techo de un local comercial o industrial es la zona más "peleada" por las distintas ingenierías. Por ahí discurren los tubos de aire acondicionado, los rociadores contra incendios (sprinklers) y las vigas estructurales. Si el electricista sitúa su panel LED de 60x60 exactamente donde el instalador del clima ha puesto una rejilla de retorno de aire, el diseño no se podrá ejecutar.

El proyectista eléctrico debe desplazar sutilmente los nodos de su cuadrícula luminosa para evitar chocar con estos obstáculos, garantizando siempre que este desplazamiento no arruine la uniformidad lumínica (U0) en el suelo.

3. La Altura de Montaje (h)

La altura influye brutalmente en la separación permitida entre luminarias. Cuanto más alto instales un foco (siempre que tenga la potencia adecuada), su cono de luz se abrirá más al llegar al suelo, abarcando más área. Esto te permite separar más los focos entre sí sin perder uniformidad. Por el contrario, en locales con techos muy bajos (2.5 metros), los conos de luz no tienen espacio para abrirse, obligándote a instalar muchos focos muy juntos para evitar zonas oscuras intermedias.

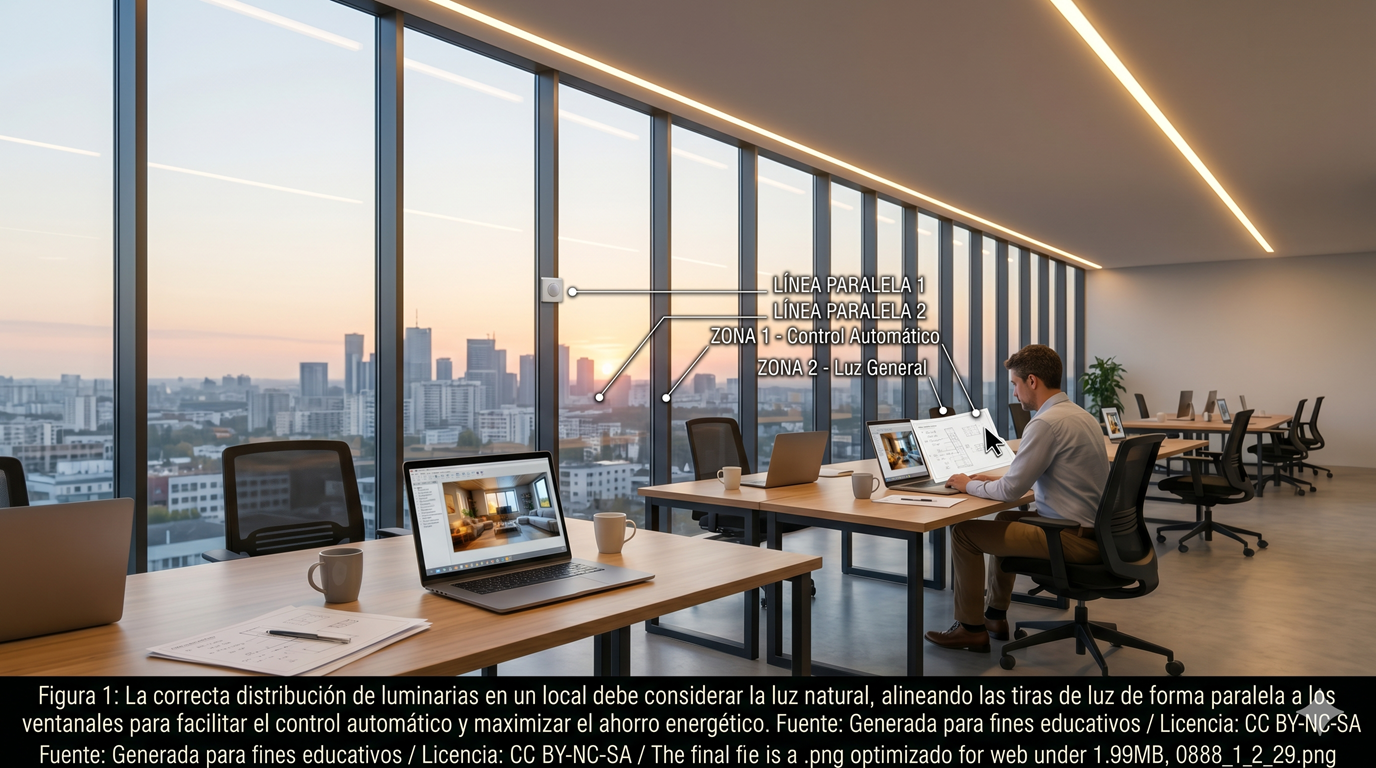

Oficina con ventanas y líneas de iluminación en el techo paralelas a la fachada acristalada
Figura 1: La correcta distribución de luminarias en un local debe considerar la luz natural, alineando las tiras de luz de forma paralela a los ventanales para facilitar el control automático y maximizar el ahorro energético. Fuente: Generada para fines educativos / Licencia: CC BY-NC-SA
🐍 Ejemplo de código Python: Validador de Separación de Luminarias

# Este script simula cómo el ingeniero comprueba que la separación
# que ha dibujado en el plano no genera "agujeros oscuros" por culpa
# de tener un techo demasiado bajo.

def evaluar_distancia_luminarias(altura_util_m, distancia_propuesta_m, tipo_optica):
    """
    Calcula la viabilidad de la separación entre focos basándose
    en la altura del techo y el grado de apertura de la óptica.
    """
    # Ratios estándar empíricos: a mayor ángulo, mayor ratio de separación
    ratios_apertura = {
        "intensiva_spot": 0.8,
        "media_flood": 1.2,
        "extensiva_wide": 1.5
    }

    ratio_maximo = ratios_apertura.get(tipo_optica, 1.0)
    distancia_max_permitida = altura_util_m * ratio_maximo

    print(f"--- EVALUACIÓN DE SEPARACIÓN EN PLANO ---")
    print(f"Óptica: {tipo_optica.upper()} | Altura útil a la mesa: {altura_util_m}m")
    print(f"Separación propuesta en el plano: {distancia_propuesta_m}m")
    print(f"Separación máxima matemática para evitar sombras: {distancia_max_permitida:.2f}m")

    if distancia_propuesta_m <= distancia_max_permitida:
        return "✅ OK: Las curvas Isolux se solaparán correctamente (buena uniformidad)."
    else:
        return "❌ ERROR: Focos demasiado separados para esa altura. Se crearán fuertes sombras entre ellos."

# Simulación 1: Oficina estándar de techo bajo (2 metros útiles a la mesa)
print(evaluar_distancia_luminarias(altura_util_m=2.0, distancia_propuesta_m=4.0, tipo_optica="extensiva_wide"))

print("\n" + "-"*50 + "\n")

# Simulación 2: La misma separación (4m), pero en un almacén de techo alto (6 metros útiles)
print(evaluar_distancia_luminarias(altura_util_m=6.0, distancia_propuesta_m=4.0, tipo_optica="extensiva_wide"))

Como vemos en el script, colocar paneles separados 4 metros en un techo bajito es un desastre que crea pasillos oscuros. Sin embargo, en un techo alto, esa misma separación de 4 metros es perfectamente válida porque los fotones tienen tiempo de abrirse y "mezclarse".

💼 Caso Práctico: Orientación de Luminarias

Contexto: Estás diseñando un aula rectangular. Toda la pared izquierda está formada por grandes cristaleras orientadas al sur. Tienes que dibujar en AutoCAD la posición de los tubos LED largos en el techo.

Pregunta: Desde el punto de vista del diseño y la eficiencia energética, ¿cómo debes orientar las filas de los tubos LED respecto a la pared izquierda (la de los cristales)?

⚙️ Caso Práctico: Conflictos en el Techo

Contexto: El software de cálculo te indica que debes poner un panel LED cada 3 metros exactos. Al ir al plano de obra, descubres que exactamente en uno de esos puntos a 3 metros el instalador de clima ya ha fijado un enorme difusor de aire acondicionado inamovible.

Pregunta: ¿Cuál es el proceder correcto en la ingeniería de instalaciones para resolver este conflicto arquitectónico?

📝 Caso Práctico: Altura y Separación

Contexto: Te contratan para reformar el sótano de una vivienda (techos muy bajos, apenas 2.2 metros) para convertirlo en una oficina de arquitectura (exigencia de 750 lux con máxima uniformidad).

Pregunta: Sabiendo que los techos son tan bajos, ¿qué te dictan las matemáticas del cono de luz sobre cómo deberás distribuir las luminarias?
