1.2.31. Disposición de las luminarias sobre el techo

La Quinta Pared

En el argot arquitectónico, el techo es a menudo denominado la "quinta pared". Para un instalador eléctrico, el techo no es un lienzo en blanco; es un campo de minas estructural. La disposición de las luminarias debe adaptarse rígidamente al material del que está hecho el techo y a los sistemas constructivos empleados en el edificio.

Diseñar un patrón de luces en DIALux ignorando la modulación del falso techo o los conductos de aire acondicionado acabará en un desastre en la obra, donde el operario se verá físicamente imposibilitado para instalar la luminaria donde el plano le indica.

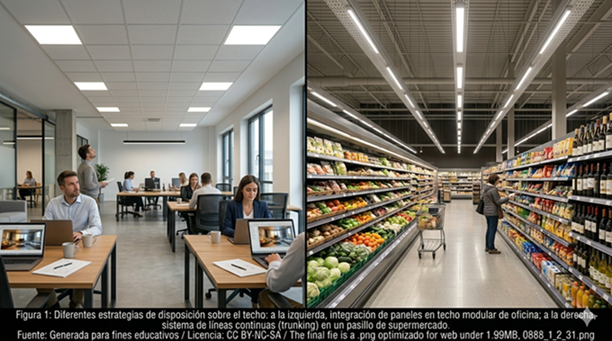

1. Adaptación a Techos Modulares

El estándar absoluto en oficinas, colegios y hospitales es el falso techo modular o registrable (comúnmente llamado techo "Armstrong"). Consiste en una cuadrícula de perfiles metálicos que sostienen placas cuadradas de escayola o fibra, típicamente de 600x600 mm (o 1200x300 mm).

Para estas instalaciones, la industria diseñó los Paneles LED de 60x60. El proyectista no necesita calcular posiciones X/Y milimétricas con decimales; simplemente diseña la distribución asumiendo que cada luminaria sustituirá exactamente a una de las placas de escayola del techo. Esto reduce los costes de mano de obra a casi cero, ya que no hay que cortar pladur ni repintar el techo para alojar el equipo.

2. Sistemas de Líneas Continuas (Trunking)

En grandes superficies como supermercados o naves industriales, instalar focos individuales atornillados uno por uno y tirar cable para cada uno es un derroche de mano de obra. La solución es la Línea Continua o Trunking System.

Es una "vía de tren" de aluminio suspendida del techo que cruza toda la nave. Estas guías ya llevan los cables eléctricos preinstalados en su interior (bus pasante). El instalador simplemente hace "clic" para encajar módulos de luz LED a lo largo de la guía. Permite crear tiras de luz ininterrumpidas de decenas de metros, logrando una uniformidad brutal a lo largo de los pasillos de las estanterías.

3. Coordinación en Techo (Clash Detection)

La iluminación comparte el techo con otros "inquilinos" críticos. El delineante eléctrico debe superponer sus planos con los de los demás oficios para realizar la Detección de Colisiones (Clash Detection):

• Climatización (HVAC): Las salidas de aire acondicionado (difusores) no pueden estar pegadas a la luminaria. Si el aire frío impacta constantemente en una lámpara, puede causar condensación interna de agua en la carcasa, provocando un cortocircuito.
• Rociadores contra Incendios (Sprinklers): Tienen prioridad legal absoluta. Un foco nunca puede bloquear el abanico de agua que proyecta un rociador en caso de fuego. Las normas NFPA exigen distancias mínimas de seguridad.
• Detectores de Humo: Si una luminaria muy caliente genera columnas de aire convectivo (aire caliente que sube), puede arrastrar el polvo hacia un detector de humos cercano, provocando falsas alarmas de incendio constantemente.

# Este script simula una comprobación geométrica para asegurar
# que el diseño lumínico "encaja" en las placas del falso techo del local.

def verificar_modulo_techo(coord_x_foco, coord_y_foco, tamano_placa_m=0.6):
    """
    Comprueba si las coordenadas X,Y de la luminaria caen exactamente
    en el centro de una placa del techo registrable (múltiplos de 60cm).
    """
    # Comprobamos si las coordenadas son múltiplos de la placa (0.6, 1.2, 1.8...)
    # usando el módulo (%). Se añade una tolerancia para redondeo de coma flotante.
    tol = 0.01
    encaja_x = (coord_x_foco % tamano_placa_m) < tol or (coord_x_foco % tamano_placa_m) > (tamano_placa_m - tol)
    encaja_y = (coord_y_foco % tamano_placa_m) < tol or (coord_y_foco % tamano_placa_m) > (tamano_placa_m - tol)

    print(f"Luminaria en coordenadas: X={coord_x_foco}m, Y={coord_y_foco}m")

    if encaja_x and encaja_y:
        return "✅ OK: La luminaria sustituirá perfectamente a una placa de techo."
    else:
        return "❌ ERROR CONSTRUCTIVO: Las coordenadas obligarían a cortar los perfiles metálicos del techo. Rediseñar posición."

# Foco puesto a 1.2m y 2.4m (múltiplos exactos de 0.6m)
print(verificar_modulo_techo(coord_x_foco=1.2, coord_y_foco=2.4))

print("-" * 50)

# Foco puesto en un punto aleatorio que cae en mitad del perfil de aluminio
print(verificar_modulo_techo(coord_x_foco=1.5, coord_y_foco=2.0))
