1.2.3. Características de la distribución luminosa

Más allá de los lúmenes: La Forma de la Luz

En la lección anterior clasificamos el alumbrado simplemente preguntándonos "¿cuánta luz va hacia arriba y cuánta hacia abajo?". Sin embargo, para la ingeniería moderna, saber que la luz va "hacia abajo" es insuficiente. Un láser industrial y un panel LED de oficina pueden emitir exactamente la misma cantidad de luz hacia el hemisferio inferior, pero el láser la concentra en un punto minúsculo quemando el material, mientras que el panel la esparce suavemente por toda la sala.

Para proyectar instalaciones precisas, debemos conocer la Distribución de la Intensidad Luminosa. Es decir, cómo el reflector y la lente de la luminaria (su "óptica") moldean el chorro de fotones en el espacio tridimensional. Toda esta información física se condensa en un gráfico estandarizado que todo proyectista debe dominar: el Diagrama Polar.

Lectura del Diagrama Polar Fotométrico

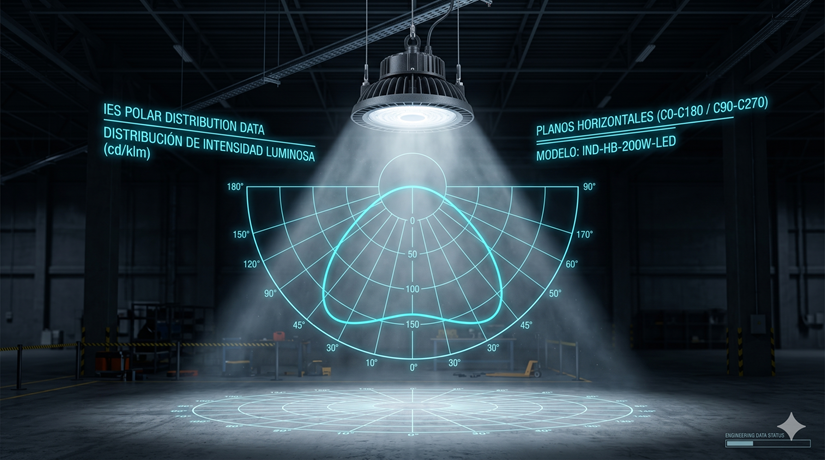

Si abres la ficha técnica de un fabricante (o exploras un archivo digital .IES / .LDT importado en DIALux), observarás una gráfica que parece una diana o un radar, con una curva cerrada (con forma de gota, pétalo o mariposa) trazada en su interior. Esa curva es la representación bidimensional de cómo la luminaria arroja la luz.

Los Ejes de la Gráfica

En un diagrama polar, el centro de la diana representa el centro físico de la bombilla o chip LED. El gráfico se divide en ángulos (0º a 180º):

• Ángulo 0º (El Nadir): Representa la vertical exacta hacia el suelo.
• Ángulo 90º: Representa la horizontal geométrica (a la altura de los ojos si la luminaria estuviese a nuestra altura). Emitir mucha luz aquí es sinónimo de deslumbramiento severo.
• Ángulo 180º (El Cénit): Representa la vertical exacta hacia el techo.

Los círculos concéntricos de la diana miden la Intensidad Luminosa (en Candelas - cd). Cuanto más alejada del centro se dibuje la curva en un ángulo concreto, más "fuerza" tiene el rayo de luz en esa dirección.

La Estandarización a cd/klm

Un aspecto crítico que confunde a los técnicos noveles es la unidad de medida. Los fabricantes rara vez publican la gráfica en candelas absolutas, sino que la normalizan en cd/klm (candelas por cada 1.000 lúmenes emitidos). ¿Por qué? Porque la "forma" de la luz depende de la carcasa de aluminio y del cristal (el reflector), no de la potencia de la bombilla de dentro.

Al estandarizar a 1.000 lúmenes, el fabricante puede usar el mismo gráfico impreso para toda una familia de productos. Si tienes el gráfico de una campana estandarizado, y compras el modelo que rinde 10.000 lúmenes, simplemente tendrás que multiplicar los valores de la gráfica por 10 para saber las candelas reales que llegarán al suelo.

Análisis Geométrico: Simetría y Ángulo de Apertura

Simetría y Asimetría

Si la curva fotométrica es idéntica independientemente del plano transversal o longitudinal por el que "cortemos" la luminaria, decimos que tiene una distribución simétrica de revolución (típico de un foco redondo o una bombilla colgante). Esta distribución reparte luz por igual en todas direcciones (norte, sur, este, oeste), siendo ideal para el alumbrado general de grandes naves y oficinas.

Por el contrario, la ingeniería a menudo requiere canalizar la luz hacia zonas específicas sin desperdiciarla. Las ópticas asimétricas deforman el haz de luz. Un ejemplo paradigmático es el alumbrado vial (las farolas de la calle): su diagrama polar tiene forma de "alas de mariposa" o murciélago (Bat-wing). Su óptica empuja la luz a lo largo de la carretera para alcanzar la siguiente farola, pero "corta" el haz perpendicular para evitar que la luz entre por las ventanas de los vecinos o deslumbre a los conductores.

El Ángulo de Apertura (Beam Angle)

Para resumir comercialmente cuán concentrada está la luz, la industria utiliza el concepto de Ángulo de Apertura. Físicamente, se define como el ángulo total en el cual la intensidad luminosa decae a la mitad (al 50%) de su intensidad máxima central. En función de este ángulo (FWHM), clasificamos los proyectores en:

• SPOT (Haz Intensivo): Ángulo inferior a 20º. Concentran la luz drásticamente. Se utilizan en techos de inmensa altura, iluminación de acento en museos, o escaparates comerciales donde queremos crear un gran contraste dramático sobre un objeto.
• FLOOD (Haz Medio): Ángulo entre 20º y 40º. Son el estándar en carriles electrificados de tiendas (retail) para bañar estanterías enteras sin iluminar los pasillos.
• WIDE FLOOD (Haz Extensivo): Ángulos superiores a 40º (habitualmente de 90º a 120º). Son imprescindibles para el alumbrado general base, ya que permiten separar mucho las luminarias en el techo sin dejar "zonas oscuras" entre ellas, asegurando una buena uniformidad espacial.

# Este script simula el "motor lógico" que utilizan programas como DIALux
# para analizar un archivo IES y clasificar el tipo de óptica (Spot vs Wide).

def analizar_angulo_apertura(datos_polares):
    """
    Recibe un diccionario con los ángulos (0 a 90º) y la intensidad (Candelas).
    Calcula matemáticamente el 'Beam Angle' buscando el límite del 50%.
    """
    # El Nadir (0º) suele albergar la intensidad máxima en luminarias directas
    intensidad_nadir = datos_polares.get(0, 0)
    limite_50 = intensidad_nadir / 2.0

    angulo_corte = 0
    # Iteramos los ángulos para ver dónde la luz cae por debajo del 50%
    for angulo in sorted(datos_polares.keys()):
        intensidad = datos_polares[angulo]
        if intensidad <= limite_50:
            angulo_corte = angulo
            break

    # Como medimos de 0º hacia un lado, el ángulo total de apertura es el doble
    beam_angle_total = angulo_corte * 2

    print(f"Intensidad Máxima Central: {intensidad_nadir} cd")
    print(f"El haz pierde el 50% de su fuerza a los +/- {angulo_corte}º")
    print(f"--- ÁNGULO DE APERTURA TOTAL: {beam_angle_total}º ---")

    if beam_angle_total < 20:
        return "Clasificación Comercial: ÓPTICA SPOT (Intensiva / Acento)"
    elif beam_angle_total <= 40:
        return "Clasificación Comercial: ÓPTICA FLOOD (Media)"
    else:
        return "Clasificación Comercial: ÓPTICA WIDE FLOOD (Extensiva / General)"

# Simulación de lectura de dos luminarias distintas desde un archivo .ldt
foco_escaparate = {0: 5000, 5: 4800, 10: 2000, 15: 500, 30: 100}
panel_oficina = {0: 1500, 10: 1450, 30: 1200, 45: 700, 60: 300}

print(">> Analizando Foco de Escaparate:")
print(analizar_angulo_apertura(foco_escaparate))
print("\n>> Analizando Panel LED de Oficina:")
print(analizar_angulo_apertura(panel_oficina))
