1.2.2. Clasificación en función del flujo luminoso

Fundamentos Físicos de la Distribución Luminosa

La luminotecnia moderna no se limita a calcular la cantidad total de lúmenes que emite una fuente de luz, sino que estudia minuciosamente la geometría de su dispersión. En el ámbito de la ingeniería de iluminación, la Comisión Internacional de la Iluminación (CIE, por sus siglas en francés Commission Internationale de l'Éclairage) estableció a mediados del siglo XX el estándar universal para clasificar los sistemas de alumbrado de interiores.

Esta clasificación se basa única y exclusivamente en un parámetro fundamental: qué porcentaje del flujo luminoso total emitido por la luminaria se dirige hacia el hemisferio inferior (el plano de trabajo o el suelo) y qué porcentaje se dirige hacia el hemisferio superior (el techo).

Comprender y elegir correctamente entre estos cinco sistemas es la decisión arquitectónica e ingenieril más importante de un proyecto lumínico. Una elección equivocada no solo puede provocar deslumbramientos dolorosos (fatiga visual extrema) en entornos de oficina, sino que puede resultar en un derroche de energía eléctrica inasumible si, por ejemplo, intentamos utilizar luz indirecta en una nave industrial con techos sucios y oscuros que absorberán todos los fotones emitidos.

Los 5 tipos de Alumbrado CIE

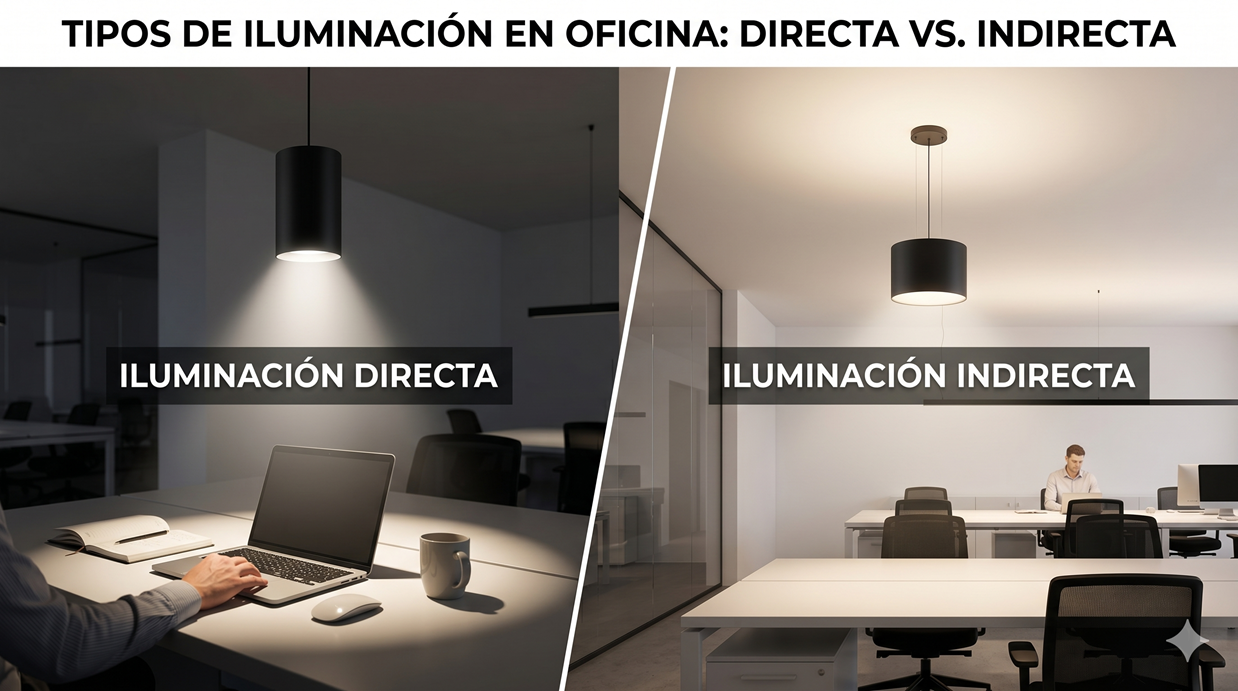

Alumbrado Directo (90% - 100% hacia el hemisferio inferior)

En este sistema, prácticamente la totalidad del flujo luminoso incide directamente sobre la superficie o plano de trabajo a iluminar, impidiendo que la luz alcance el techo. Desde el punto de vista del cálculo de instalaciones (Fórmula de los lúmenes), es el sistema más eficiente energéticamente. Al evitar que la luz rebote en techos o paredes altas, se minimizan las pérdidas por absorción que sufren los fotones al impactar contra las pinturas arquitectónicas, garantizando el máximo aprovechamiento de cada vatio consumido (alto Factor de Utilización 'K').

Sin embargo, esta eficiencia bruta conlleva severas contrapartidas ergonómicas. El alumbrado directo produce sombras extremadamente duras y recortadas. Al no haber luz difusa rebotando desde otros ángulos para rellenar las zonas oscuras, los contrastes son muy fuertes. Además, presenta un alto riesgo de deslumbramiento directo e indirecto (glare), elevando peligrosamente el índice UGR (Unified Glare Rating) si la fuente de luz se encuentra en el campo visual del trabajador. Se utiliza obligatoriamente en naves industriales con techos muy altos (donde rebotar la luz sería imposible), talleres de ensamblaje masivo, alumbrado público y escaparates (focos proyectores o campanas industriales LED).

Alumbrado Semidirecto (60% - 90% hacia el hemisferio inferior)

La mayor parte de la luz sigue enviándose de forma útil hacia el suelo, pero el diseño de la luminaria (a menudo mediante carcasas parcialmente translúcidas o ranuras en su parte superior) permite que una fracción controlada (entre el 10% y el 40%) escape hacia el techo y la parte superior de las paredes.

Este pequeño porcentaje de luz indirecta marca una diferencia abismal en la percepción psicológica del espacio. Elimina el conocido "efecto caverna" (techos oscuros y opresivos) típico del alumbrado directo en locales bajos. Al iluminar sutilmente el techo, las sombras en el suelo se suavizan debido al relleno de luz rebotada, y la estancia parece arquitectónicamente más alta y diáfana. Es un compromiso excelente entre eficiencia energética y confort, siendo la opción preferida en aulas escolares, bibliotecas y oficinas generales.

Alumbrado General Difuso o Mixto (40% - 60% hacia el hemisferio inferior)

En este escenario, el reparto del flujo luminoso es prácticamente simétrico entre el techo y el suelo. La luminaria emite luz de forma casi esférica o isotrópica en todas las direcciones del espacio. El ejemplo histórico más representativo es una bombilla globo de cristal opal blanco colgando desnuda en el centro de una habitación.

El resultado es una iluminación extraordinariamente uniforme, ya que la luz llega al plano de trabajo tanto de forma directa como tras haber rebotado múltiples veces en paredes y techos. Las sombras son muy tenues o casi inexistentes. Su gran peligro radica en que, al emitir luz potente en el plano horizontal (directamente hacia los ojos de las personas a la altura de la vista), el deslumbramiento es constante y muy molesto si las luminarias no están equipadas con difusores de muy baja luminancia. Se emplea principalmente en zonas de tránsito, vestíbulos comerciales o como iluminación puramente decorativa.

Alumbrado Semi-indirecto (10% - 40% hacia el hemisferio inferior)

Aquí invertimos el paradigma principal: la mayor parte del flujo luminoso (entre el 60% y el 90%) se dispara hacia el techo para utilizar este elemento arquitectónico como un gigantesco reflector secundario. Sin embargo, la base de la luminaria está fabricada en materiales translúcidos (como cristal esmerilado o metacrilato opalino) que permiten "gotear" una pequeña porción de luz directa hacia abajo.

Resulta en una iluminación inmensamente confortable. Al iluminar el propio cuerpo de la luminaria, esta no resalta como una silueta negra y opaca contra un techo blanco y brillante (reduciendo el contraste y la fatiga ocular). Es ideal para salas de lectura, despachos de dirección o entornos comerciales que busquen crear una atmósfera relajante y sin brillos sobre las mesas o pantallas.

Alumbrado Indirecto (0% - 10% hacia el hemisferio inferior)

La luminaria es completamente opaca por su parte inferior; el 90-100% de la energía se canaliza hacia el techo o hacia los paños superiores de las paredes, y es desde ahí desde donde la luz rebota para bañar finalmente la estancia. En el alumbrado indirecto puro, es imposible ver directamente la fuente de luz original desde la zona de trabajo.

Representa el pináculo del confort visual y la ergonomía. Elimina por completo los deslumbramientos directos, erradica los reflejos molestos en pantallas de ordenador y pantallas de maquinaria (SCADAs), y disuelve las sombras arrojadas, generando una luz ambiental casi imperceptible por su suavidad. Paradójicamente, esta falta absoluta de sombras puede hacer que el espacio pierda "modelado" (la capacidad del ojo humano para percibir texturas y formas tridimensionales), dando una sensación visual "plana".

Su enorme inconveniente es su bajísimo rendimiento energético. Como la luz debe chocar contra el techo antes de llegar al suelo, las pérdidas por absorción son masivas. Si instalamos alumbrado indirecto en una habitación con el techo pintado de gris oscuro (coeficiente de reflexión de 0.3), el 70% de la luz generada será absorbida y destruida por la pintura, transformándose en calor estéril. Para conseguir los mismos niveles de iluminancia (Lux) en una mesa de trabajo que lograríamos con iluminación directa, necesitaremos instalar el doble o el triple de potencia eléctrica, multiplicando los costes operativos de la empresa.

Criterios de Selección y Mantenimiento en Proyectos

El ingeniero proyectista no puede elegir la clasificación del alumbrado basándose en preferencias estéticas, sino que debe realizar un cruce analítico exhaustivo entre el tipo de tarea visual que se desarrollará en el local, el grado de confort requerido por la normativa de prevención de riesgos (UNE-EN 12464-1) y las condiciones de mantenimiento e infraestructura arquitectónica.

• Oficinas intensivas y CAD (Pantallas de Ordenador): El deslumbramiento velado (reflejos en la pantalla) arruina la agudeza visual. Se prohíbe el uso de focos directos puros sin apantallar. La solución óptima son los sistemas Semidirectos con ópticas de lamas de aluminio parabólico de muy baja luminancia (UGR < 19), o bien el alumbrado Semi-indirecto / Indirecto empotrado en candilejas o luminarias suspendidas, siempre y cuando los techos estén pintados de blanco mate.
• Naves Logísticas y Talleres Sucios: En una nave de 12 metros de altura donde se acumula polvo, humo de soldadura o gases de escape, utilizar luz indirecta es un error de ingeniería crítico. El techo no reflejará nada y el polvo anulará el flujo. Se exige de forma innegociable un Alumbrado Directo, utilizando campanas LED IP65 de alto rendimiento, focalizando cada lúmen disponible hacia el suelo de trabajo.
• Hospitales y Entornos Médicos: En las habitaciones de pacientes encamados, es una tortura clínica someter al enfermo a la visión directa de paneles LED en el techo durante todo el día. En estos casos, la ingeniería prescribe apliques de pared de Alumbrado Indirecto asimétrico, garantizando que el paciente que mira hacia arriba solo perciba un suave lavado de luz en el techo, sin jamás cruzar su línea visual con la fuente lumínica original.

La Influencia en el Factor de Mantenimiento (Fm)

Uno de los mayores retos en el diseño con sistemas indirectos o semi-indirectos es el mantenimiento a largo plazo. Las luminarias indirectas suspendidas suelen tener forma de "bandeja" abierta mirando hacia el techo. A nivel físico, estas bandejas actúan como recolectores perfectos de polvo, insectos muertos y partículas en suspensión a lo largo de los años.

Al calcular el proyecto en DIALux o manualmente, el ingeniero debe aplicar un Factor de Mantenimiento (Fm) drásticamente más penalizador a una luminaria indirecta (ej. Fm = 0.55, asumiendo que perderá casi la mitad de su eficacia por la suciedad acumulada en su interior) frente a una luminaria de alumbrado directo puro sellada con cristal protector (ej. Fm = 0.80). Esto obliga a sobredimensionar aún más la potencia instalada inicial en los proyectos de luz indirecta para garantizar que, pasados tres años, el nivel de luxes siga cumpliendo con la normativa exigida.

# Este script evalúa los datos de la ficha técnica de una luminaria
# y clasifica automáticamente su tipo de distribución según la norma CIE.

def clasificar_luminaria_cie(flujo_hacia_abajo_porcentaje):
    """
    Recibe el porcentaje (0 a 100) de luz que la luminaria emite
    hacia el hemisferio inferior.
    """
    if flujo_hacia_abajo_porcentaje > 100 or flujo_hacia_abajo_porcentaje < 0:
        return "Error: El porcentaje debe estar entre 0 y 100."

    if flujo_hacia_abajo_porcentaje >= 90:
        tipo = "DIRECTO"
        consejo = "Eficiencia máxima. Cuidado con sombras duras."
    elif flujo_hacia_abajo_porcentaje >= 60:
        tipo = "SEMIDIRECTO"
        consejo = "Buen equilibrio. Ilumina ligeramente el techo."
    elif flujo_hacia_abajo_porcentaje >= 40:
        tipo = "GENERAL DIFUSO"
        consejo = "Luz uniforme en todas direcciones."
    elif flujo_hacia_abajo_porcentaje >= 10:
        tipo = "SEMI-INDIRECTO"
        consejo = "Muy confortable, techo debe ser claro."
    else:
        tipo = "INDIRECTO"
        consejo = "Confort visual extremo. Baja eficiencia energética."

    return f"Clasificación CIE: {tipo}. Recomendación: {consejo}"

# Simulamos la lectura de 3 luminarias del catálogo de Philips/Simon
print("Luminaria A (Campana Industrial 95% abajo):")
print(clasificar_luminaria_cie(95))

print("\nLuminaria B (Aplique de hospital 5% abajo):")
print(clasificar_luminaria_cie(5))
