1.2.4. Definición de luminaria según REBT

El error más común: Lámpara vs. Luminaria

En el lenguaje coloquial, tendemos a utilizar indistintamente palabras como "foco", "lámpara", "bombilla" o "luz" para referirnos a lo mismo. Sin embargo, en la ingeniería eléctrica y en la redacción de proyectos técnicos, el vocabulario debe ser exacto. El Reglamento Electrotécnico para Baja Tensión (REBT), apoyado por la norma europea UNE-EN 60598, establece una frontera muy rígida entre lo que es la fuente generadora y lo que es el aparato contenedor.

La lámpara es exclusivamente el elemento físico que convierte la energía eléctrica en radiación electromagnética visible (la bombilla tradicional, el tubo fluorescente o el chip LED). Por el contrario, la Luminaria es el "aparato completo".

La definición oficial de Luminaria es: "Aparato que reparte, filtra o transforma la luz emitida por una o varias lámparas y que comprende todos los accesorios necesarios para la fijación, protección y alimentación de dichas lámparas".

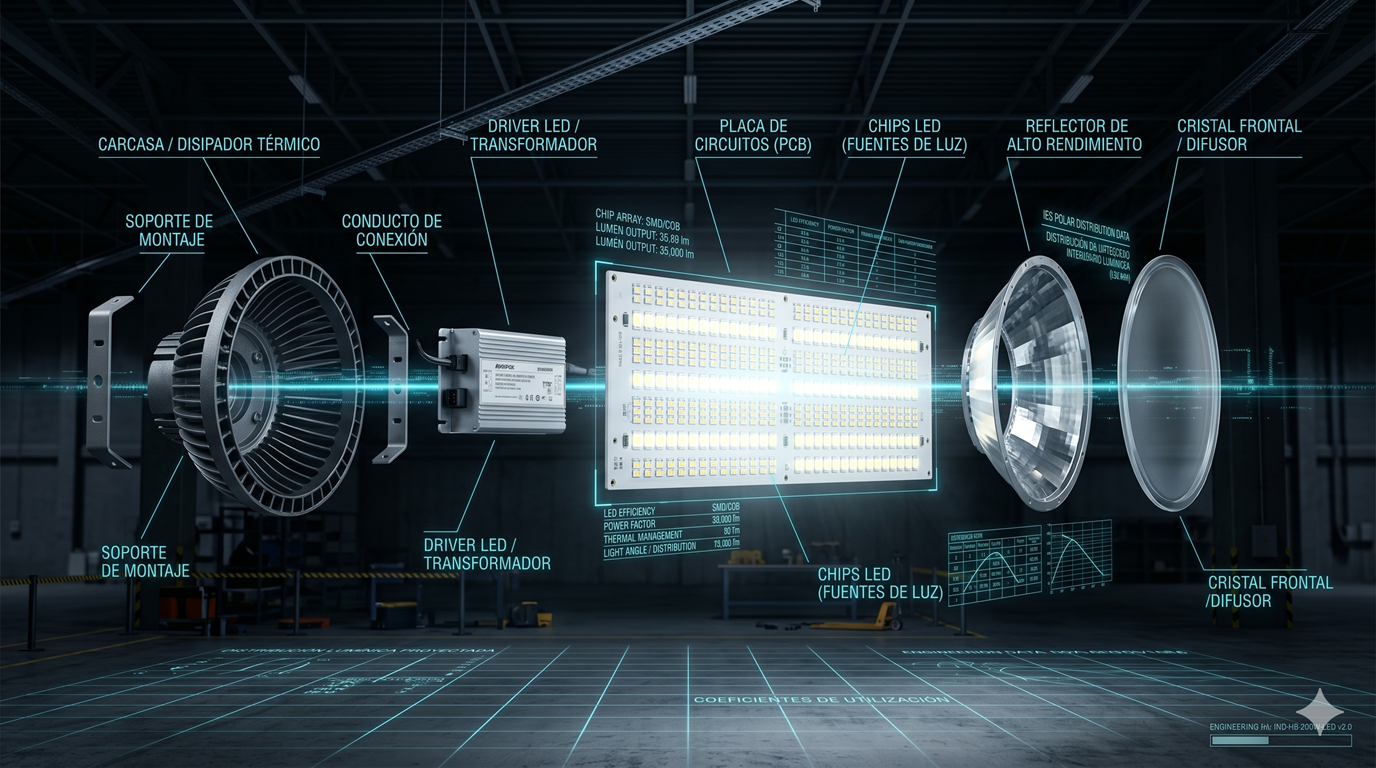

Componentes principales de una Luminaria

Para que un sistema sea considerado legalmente y funcionalmente una luminaria completa lista para ser instalada en un proyecto, debe integrar cuatro bloques principales:

1. La Armadura o Envolvente (Chasis)

Es la carcasa externa. Su función es múltiple: proporciona la sujeción mecánica al techo o pared, actúa como disipador de calor (vital en la tecnología LED para evitar que los chips se quemen) y, lo más importante, garantiza la protección eléctrica (IP) y mecánica (IK). La armadura es la barrera física que impide que un operario toque cables bajo tensión o que entre agua de lluvia en el equipo auxiliar.

2. El Sistema Óptico

Como vimos en la lección anterior, la lámpara emite luz en bruto (lúmenes), pero es la óptica la que la transforma en luz útil. Este bloque incluye los reflectores (chapas de aluminio pulido que rebotan la luz hacia abajo), los difusores (cristales translúcidos u opalinos que reducen el deslumbramiento o UGR) y las lentes (que abren o cierran el ángulo del haz de luz).

3. El Equipo Auxiliar Eléctrico

Las lámparas modernas raras veces pueden conectarse directamente a los 230V de Corriente Alterna de la red eléctrica. Necesitan "traductores" de energía. En la luminaria se integra el equipo auxiliar:

• Drivers LED: Transforman los 230V AC en Corriente Continua (DC) de bajo voltaje estabilizada.
• Balastos y Arrancadores: Antiguamente usados en los tubos fluorescentes o lámparas de descarga de vapor de sodio para generar el pico de alta tensión inicial necesario para encender el gas.

Exigencias Legales según ITC-BT-44

La importancia de esta definición legal recae sobre la Puesta en Servicio. Si tú compras una "lámpara" (bombilla suelta) a un fabricante, y una "armadura metálica" a otro fabricante, y las unes con un cable en tu taller, tú te conviertes legalmente en fabricante de la Luminaria resultante. Al ser ensamblador, asumes toda la responsabilidad sobre el Marcado CE, los aislamientos y la compatibilidad electromagnética.

Por este motivo, en los Proyectos Técnicos comerciales e industriales siempre se prescriben y compran luminarias cerradas y certificadas de fábrica por empresas de prestigio (Philips, Simon, Disano), transfiriendo el riesgo y asegurando el cumplimiento estricto del REBT.

# Este script simula una auditoría de un equipo para determinar
# si cumple con la definición técnica completa de "Luminaria".

def verificar_luminaria(nombre_producto, componentes):
    """
    Comprueba si un ensamblaje incluye los 4 requisitos mínimos.
    """
    print(f"--- ANALIZANDO: {nombre_producto} ---")

    # Requisitos teóricos mínimos (simplificado)
    tiene_fuente_luz = "lampara" in componentes
    tiene_envolvente = "carcasa_ip" in componentes
    tiene_optica = "reflector" in componentes or "difusor" in componentes
    tiene_auxiliar = "driver" in componentes or "balasto" in componentes

    # Verificación final
    if tiene_fuente_luz and tiene_envolvente and tiene_optica and tiene_auxiliar:
        return "✅ APROBADO: Es una luminaria completa (Lista para instalación REBT)."
    else:
        faltan = []
        if not tiene_fuente_luz: faltan.append("Fuente de luz (Lámpara/LED)")
        if not tiene_envolvente: faltan.append("Protección (Carcasa/IP)")
        if not tiene_optica: faltan.append("Control de haz (Óptica/Difusor)")
        if not tiene_auxiliar: faltan.append("Alimentación (Driver/Balasto)")

        resultado = "❌ RECHAZADO: Ensamblaje incompleto. No se puede legalizar como luminaria única.\n"
        resultado += f"   Falta: {', '.join(faltan)}"
        return resultado

# --- SIMULACIÓN DE CASOS ---
foco_completo = ["lampara", "carcasa_ip", "reflector", "driver", "cableado"]
tira_led_suelta = ["lampara"] # Solo los chips, sin perfil ni driver

print(verificar_luminaria("Proyector LED Philips CoreLine", foco_completo))
print("\n" + verificar_luminaria("Rollo de Tira LED desnuda", tira_led_suelta))
