1.2.28. Formas de distribución de las luminarias

La Arquitectura de la Luz en el Plano

Una vez que el ingeniero ha determinado la cantidad de luminarias necesarias para alcanzar los luxes exigidos por el proyecto (mediante cálculos teóricos o software), se enfrenta a la siguiente decisión crucial de diseño: ¿Dónde y cómo las coloco geométricamente en el techo?

A esta decisión se la denomina "Patrón de Distribución". La forma en que repartamos los puntos de luz sobre el plano 2D de la planta determinará el confort visual, la viabilidad arquitectónica (esquivar vigas o conductos de aire acondicionado) y la eficiencia funcional del espacio.

Patrones Principales de Distribución

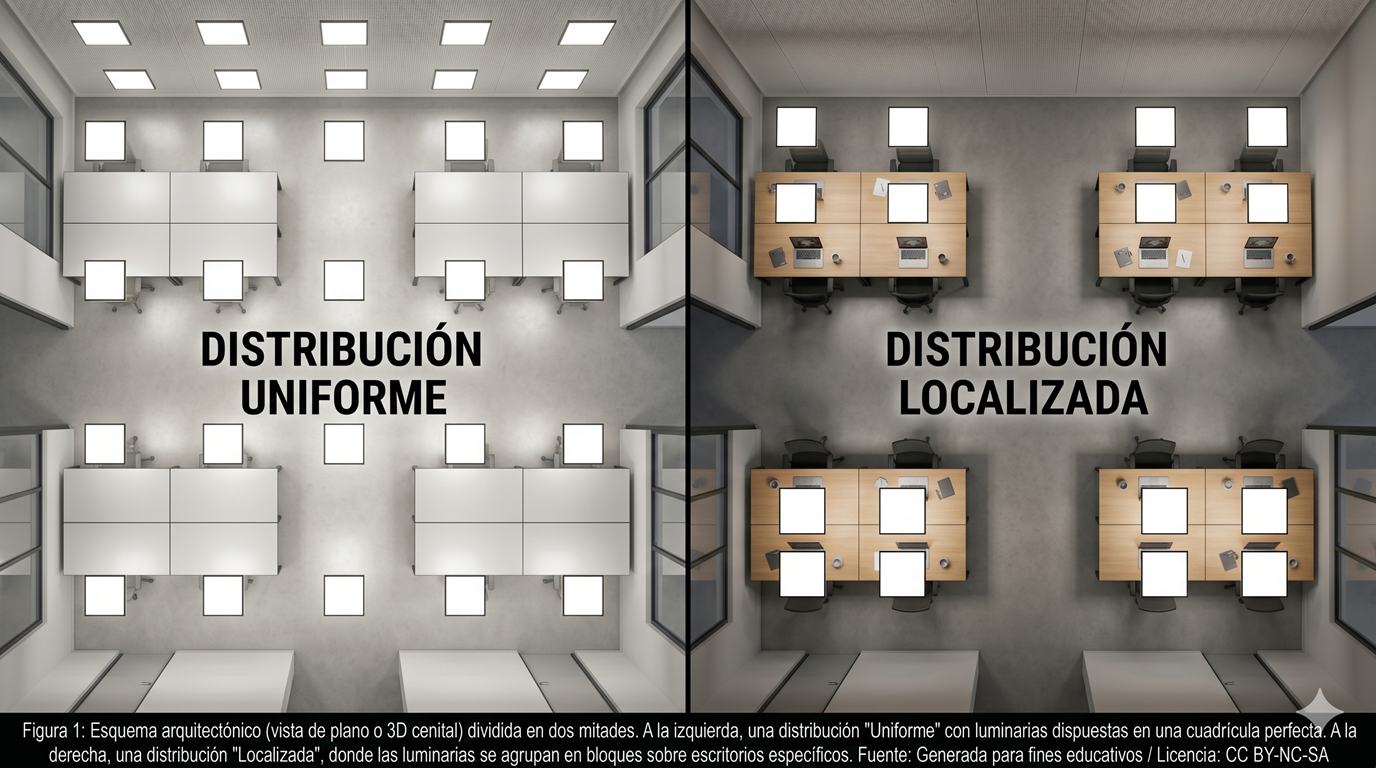

1. Distribución Uniforme (Matricial o Cuadrícula)

Es la disposición más clásica y sencilla. Las luminarias se distribuyen formando una malla regular, manteniendo una distancia equidistante exacta tanto entre sí como respecto a las paredes. El objetivo de este patrón es bañar toda la superficie del local (desde el centro hasta los rincones) con el mismo nivel de iluminación, logrando una Uniformidad (U0) altísima.

Ventaja: Permite máxima flexibilidad. Si mañana el cliente decide cambiar las mesas de sitio, no hace falta mover las luces, ya que hay la misma cantidad de luxes en cualquier punto de la sala. Es el estándar en aulas, almacenes diáfanos, supermercados y pasillos.

2. Distribución Localizada (Agrupada)

Aquí rompemos la simetría del techo. Las luminarias no guardan una distancia regular entre sí, sino que se agrupan formando racimos (clusters) exactamente sobre las zonas de tarea visual (las mesas de trabajo, las máquinas o los expositores), dejando grandes espacios vacíos en el techo sobre las zonas de tránsito.

Ventaja: Como vimos en la lección de zonificación, este patrón es el rey del ahorro energético y del Código Técnico (VEEI). Evita desperdiciar vatios en iluminar pasillos al máximo nivel, concentrando los lúmenes donde el operario realmente los necesita. Es imprescindible en la industria pesada y en oficinas modernas "Open Space".

3. Distribución Perimetral y Combinada

Este patrón se diseña pensando en la percepción espacial. Se instalan líneas de luminarias asimétricas (Wall-washers) cerca de las paredes para "lavarlas" con luz, complementado con alguna luminaria central o localizada. Al iluminar fuertemente las paredes, el ojo humano percibe la sala como mucho más amplia y alta de lo que es en realidad.

Ventaja: Elimina el "efecto caverna" y aporta alto confort estético. Es el patrón predominante en el escaparatismo (retail), museos, galerías de arte y recepciones de hoteles de lujo.

La Regla Geométrica de la Interdistancia

Cuando el ingeniero opta por una distribución Uniforme, debe calcular la separación exacta entre las filas y columnas de focos. Esta no se puede inventar a ojo; existe una regla matemática de oro para evitar "sombras festoneadas" (puntos brillantes bajo los focos y zonas oscuras en medio).

La distancia entre luminarias (d) debe ser inferior a un múltiplo específico de la altura útil (la distancia desde el foco hasta la mesa). Este ratio lo proporciona el fabricante en la curva fotométrica de la luminaria (usualmente se indica que d ≤ 1.5 * h). Además, la distancia entre la última fila de luminarias y la pared debe ser, como regla general en cálculos simétricos, la mitad (d/2) o un tercio (d/3) de la distancia entre las propias luminarias, para que los bordes de la habitación no queden a oscuras.

# Este script simula cómo un software CAD organiza una cantidad de
# luminarias calculadas en una matriz (Filas x Columnas) lo más cuadrada posible.

import math

def generar_distribucion_uniforme(total_luminarias, largo_local_m, ancho_local_m):
    """
    Distribuye 'N' luminarias en una cuadrícula X/Y basada en la proporción del local.
    """
    print(f"--- CÁLCULO DE MALLA UNIFORME ---")
    print(f"Objetivo: Distribuir {total_luminarias} luminarias en {largo_local_m}x{ancho_local_m}m")

    # Relación de aspecto del local
    ratio_local = largo_local_m / ancho_local_m

    # Calculamos la raíz para hallar la cuadrícula (ej. sqrt(16) = 4x4)
    # Lo ajustamos por la forma del local para que la separación X e Y sea similar
    columnas_teoricas = math.sqrt(total_luminarias * ratio_local)
    filas_teoricas = total_luminarias / columnas_teoricas

    # Redondeamos a números enteros manejables en obra
    columnas_reales = round(columnas_teoricas)
    filas_reales = round(filas_teoricas)

    total_instalado = columnas_reales * filas_reales

    print(f"Matriz sugerida: {filas_reales} filas x {columnas_reales} columnas")
    print(f"Total a instalar tras ajustar cuadrícula: {total_instalado} unidades")

    # Distancias aproximadas entre centros (d) y a la pared (d/2)
    dist_x = largo_local_m / columnas_reales
    dist_y = ancho_local_m / filas_reales

    print(f"Interdistancia: ~{dist_x:.1f}m a lo largo, y ~{dist_y:.1f}m a lo ancho.")
    print(f"Distancia a la pared: ~{dist_x/2:.1f}m y ~{dist_y/2:.1f}m respectivamente.")
    print("-" * 40)

# Simulación: Hay que colocar 24 luminarias en una nave rectangular (20x10 metros)
generar_distribucion_uniforme(total_luminarias=24, largo_local_m=20.0, ancho_local_m=10.0)
