1.2.27. Distribución de la luz sobre la zona de trabajo

La Filosofía de la Zonificación Lumínica

Un error clásico al redactar proyectos eléctricos es creer que la normativa exige iluminar toda la habitación al máximo nivel. Si la norma dice "Oficinas: 500 lux", el instalador novato inunda todo el techo de paneles LED hasta que hasta el último rincón de la sala (incluyendo la papelera o la puerta) tiene 500 lux.

Esto es un desastre por dos motivos: primero, porque dispara el VEEI (derroche energético penalizado por el CTE) y segundo, porque crea un entorno visualmente monótono. Para solucionar esto, la norma europea UNE-EN 12464-1 introduce el concepto de "Zonificación". Se divide el espacio físico en tres áreas concéntricas, asignando a cada una un nivel de iluminancia decreciente pero estrictamente relacionado para garantizar el confort ocular.

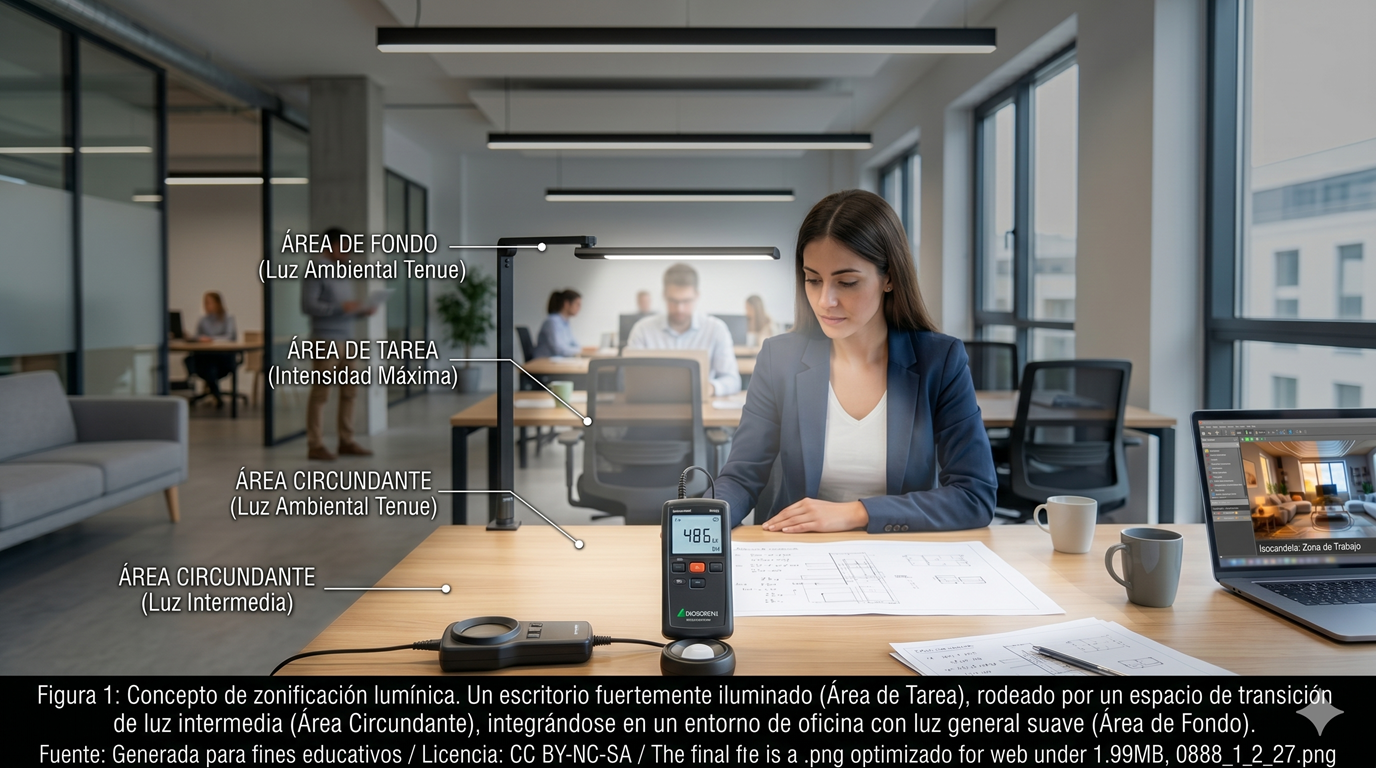

Las Tres Áreas Normativas

1. El Área de la Tarea (Task Area)

Es la porción de espacio donde el trabajador realiza la actividad visual que requiere precisión (el teclado, los documentos, la pieza del torno, el paciente en la camilla). Es exclusivamente en este área donde aplica el valor máximo de la norma (por ejemplo, los 500 lux para lectura). Debe tener una iluminancia muy alta y una excelente uniformidad (U0 > 0.60).

2. El Área Circundante Inmediata (Surrounding Area)

Es una banda imaginaria de 0,5 metros de ancho que rodea perimetralmente al Área de la Tarea (como los bordes de la mesa o el espacio a los lados de la silla). Si en la tarea tienes 500 lux, no puedes tener oscuridad total alrededor; el contraste cegaría al usuario. La norma dicta que esta zona debe tener un nivel de luz relacionado, típicamente "un escalón por debajo" en la escala internacional de iluminancias. Si la tarea exige 500 lux, el área circundante debe garantizar al menos 300 lux.

3. El Área de Fondo (Background Area)

Es el resto de la habitación (zonas de paso, pasillos entre mesas, esquinas de la nave industrial). Debe tener una extensión de al menos 3 metros de ancho alrededor del área circundante. Nuevamente, la luz vuelve a bajar otro escalón, exigiéndose típicamente un tercio (1/3) de la luz del área circundante (en el ejemplo, pasaría de 300 a unos 100 lux).

La Escala de Escalones (Relación Dinámica)

La normativa no dice "pon 300 lux de fondo", sino que establece relaciones. Para evitar el estrés del músculo de la pupila por contrastes extremos, la UNE-EN 12464-1 maneja una escala estándar de pasos de iluminancia (basada en el ojo humano):

... 1500 - 1000 - 750 - 500 - 300 - 200 - 150 - 100 - 50 ... (Lux)

Al diseñar, si la tarea es de 750 lux (ej. delineación), el Área Circundante debe bajar al siguiente escalón (500 lux). Si el trabajador de repente mira hacia el pasillo (Área de Fondo), ese pasillo debe estar iluminado al siguiente escalón relativo o a 1/3 (es decir, en torno a los 200 - 300 lux).

# Este script simula cómo el software de cálculo asigna automáticamente
# los niveles de luz exigidos a cada zona de la habitación.

def calcular_zonificacion_une12464(lux_tarea):
    """
    Dado el requisito legal del Área de Tarea, calcula los mínimos
    para las Áreas Circundante y de Fondo para evitar deslumbramiento por contraste.
    """
    # Escala normativa simplificada
    escala_lux = [50, 100, 150, 200, 300, 500, 750, 1000, 1500, 2000]

    print(f"--- ZONIFICACIÓN PARA TAREA DE {lux_tarea} LUX ---")

    if lux_tarea not in escala_lux:
        return "Error: Nivel de tarea no estándar."

    indice_tarea = escala_lux.index(lux_tarea)

    # 1. Área Circundante (Banda 0.5m) -> Un escalón por debajo
    if indice_tarea > 0:
        lux_circundante = escala_lux[indice_tarea - 1]
    else:
        lux_circundante = escala_lux[0]

    # 2. Área de Fondo -> Aproximadamente 1/3 del Área Circundante
    lux_fondo_teorico = lux_circundante / 3
    # Buscamos el valor más cercano en la tabla (con un mínimo lógico)
    lux_fondo = max(50, lux_fondo_teorico)

    print(f"🎯 1. Área de Tarea:           {lux_tarea} lux (Máxima Uniformidad)")
    print(f"🔲 2. Área Circundante (0.5m): {lux_circundante} lux (Escalón inferior)")
    print(f"🏢 3. Área de Fondo (Pasillos):~{lux_fondo:.0f} lux (Transición final)")
    print("-" * 45)

# Simulación 1: Oficina Normal
calcular_zonificacion_une12464(500)

# Simulación 2: Taller de Relojería (Trabajo Crítico)
calcular_zonificacion_une12464(1500)
