1.2.26. Medición de la luz

De la teoría a la práctica

La redacción del Proyecto Técnico (o la Memoria Técnica de Diseño) garantiza que la instalación, sobre el papel, cumple con el REBT y con la norma UNE-EN 12464-1 de iluminación de lugares de trabajo. Sin embargo, para poder emitir el Certificado de Instalación (CIE) y entregar la obra, el ingeniero o el técnico instalador debe verificar físicamente que los niveles de luz (Lux) calculados se han conseguido realmente en la obra.

Esta medición no se puede hacer "a ojo" ni poniendo el medidor debajo del foco de manera aleatoria. Requiere el uso de un instrumento calibrado y seguir un protocolo estadístico riguroso para asegurar que las lecturas tengan validez técnica y legal.

El Instrumento: El Luxómetro

Para medir la Iluminancia (E), es decir, la luz que cae sobre una superficie, se utiliza un aparato llamado Luxómetro. Un luxómetro profesional está compuesto por un sensor fotoeléctrico (que convierte los fotones en microcorrientes eléctricas) y un procesador digital que muestra el valor en Luxes.

Un luxómetro apto para ingeniería no es una simple célula solar; debe contar con dos correcciones críticas en su sensor:

• Corrección V(λ) o Corrección de Color: El sensor debe "ver" igual que el ojo humano. Nuestro ojo es muy sensible al verde/amarillo, pero poco sensible al rojo oscuro o al azul. El sensor lleva un filtro para ignorar la luz infrarroja o ultravioleta y ajustarse a la curva de sensibilidad visual humana.
• Corrección del Coseno: Si un rayo de luz golpea el sensor en diagonal, la energía se reparte. La cúpula blanca (difusor) del luxómetro garantiza que la luz que entra de lado se lea con la penalización geométrica correcta (Ley del Coseno de Lambert), evitando inflar falsamente los resultados.

Metodología de Medición

1. El Plano de Trabajo

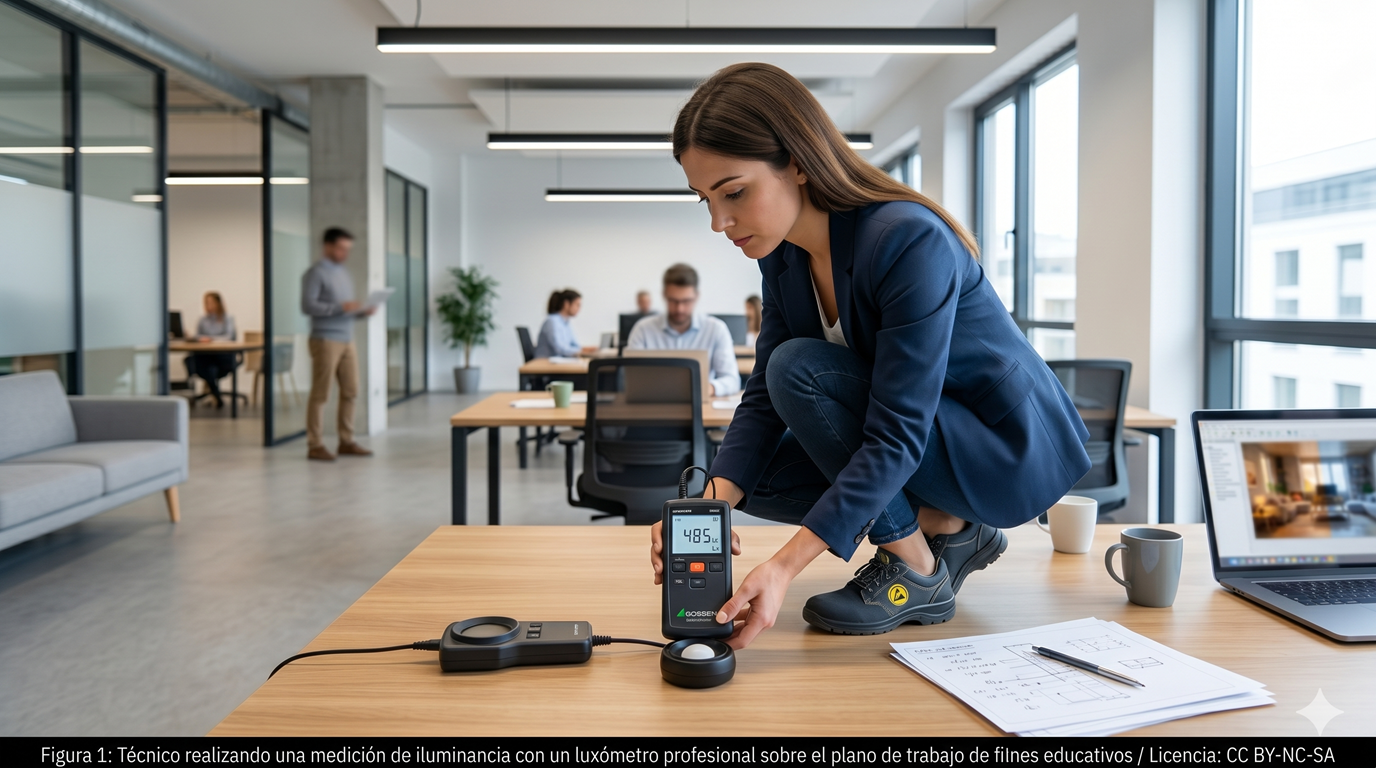

El error de medición más habitual es poner el luxómetro en el suelo. La luz se mide allí donde se va a realizar la tarea visual. A esta superficie virtual se le llama "Plano de Trabajo". Si la norma indica 500 lux para una oficina, estos se miden sobre la mesa (típicamente estandarizado a 0.85 metros sobre el suelo). En un pasillo de paso, el plano de trabajo sí coincide con el suelo (0.0 metros).

2. La Cuadrícula de Medición

Tampoco sirve medir solo debajo de un foco (daría una lectura muy alta) o solo en una esquina oscura. El procedimiento oficial exige dividir la sala en una malla o cuadrícula (Grid) de puntos equidistantes (ej. cuadros de 1x1 metros). Se toma una lectura de luxes en el centro de cada cuadro y se apuntan todos los valores en un acta.

Con todos estos valores se calcula la Iluminancia Media (Emed), sumando todas las lecturas y dividiéndolas por el número de puntos. Además, se busca el valor más bajo medido para comprobar la Uniformidad (U0 = Emin / Emed).

3. Aislamiento de las Condiciones

Para que la medición de nuestro proyecto sea legalmente válida, debemos auditar exclusivamente nuestro alumbrado artificial. Las mediciones deben hacerse de noche o con las persianas totalmente cerradas para que la luz del Sol no adultere la lectura. Además, hay que encender las lámparas entre 15 y 30 minutos antes para permitir que alcancen su temperatura de trabajo y flujo luminoso estabilizado (especialmente crítico si aún quedan lámparas de descarga).

# Este script simula el procesamiento de los datos recogidos por el
# técnico con el luxómetro en una cuadrícula de 9 puntos (3x3).

def analizar_acta_medicion(lecturas_lux, requisito_emed, requisito_u0):
    """
    Procesa una lista de lecturas de campo y verifica si cumplen la norma.
    """
    if not lecturas_lux:
        return "Error: No hay datos de medición."

    # Cálculos estadísticos de la malla
    lux_minimo = min(lecturas_lux)
    lux_maximo = max(lecturas_lux)
    lux_medio = sum(lecturas_lux) / len(lecturas_lux)

    uniformidad = lux_minimo / lux_medio

    print("--- ACTA DE RECEPCIÓN LUMÍNICA ---")
    print(f"Puntos medidos: {len(lecturas_lux)}")
    print(f"E_min: {lux_minimo} lx | E_max: {lux_maximo} lx")
    print(f"Iluminancia Media: {lux_medio:.1f} lx (Norma exige >= {requisito_emed})")
    print(f"Uniformidad (U0):  {uniformidad:.2f} (Norma exige >= {requisito_u0})")

    # Verificación final cruzada
    if lux_medio >= requisito_emed and uniformidad >= requisito_u0:
        return "✅ CERTIFICADO: La instalación CUMPLE los requisitos de diseño."
    else:
        return "❌ RECHAZO: La instalación NO CUMPLE. Ajustar óptica o añadir luminarias."

# Simulación de mediciones en una oficina (se exigen 500 lux y U0 de 0.60)
mediciones_oficina = [480, 520, 510, 490, 505, 530, 460, 485, 500]
print(analizar_acta_medicion(mediciones_oficina, requisito_emed=500, requisito_u0=0.60))
