1.2.1. Alumbrados Especiales (ITC-BT-44)

Instalaciones de Receptores para Alumbrado

La Instrucción Técnica Complementaria ITC-BT-44 del Reglamento Electrotécnico para Baja Tensión regula los "Requisitos particulares para la instalación de receptores para alumbrado". Aunque aborda luminarias generales, su apartado más crítico se centra en los llamados Alumbrados Especiales.

Cuando hablamos de alumbrados especiales, la normativa se refiere principalmente a instalaciones que, por sus características, presentan un riesgo de electrocución o incendio superior al de una bombilla normal. El caso paradigmático son los rótulos luminosos de tubo de descarga (Neón), que aunque se alimentan a 230V desde la red, utilizan transformadores elevadores que pueden generar hasta 10.000 Voltios en vacío para ionizar el gas del tubo.

Requisitos de Seguridad para Rótulos Luminosos

Debido al uso de alta tensión local (entre 1 kV y 10 kV) para encender los gases, la ITC-BT-44 impone restricciones arquitectónicas y eléctricas muy severas en el diseño del proyecto:

El Interruptor de Corte de Bomberos

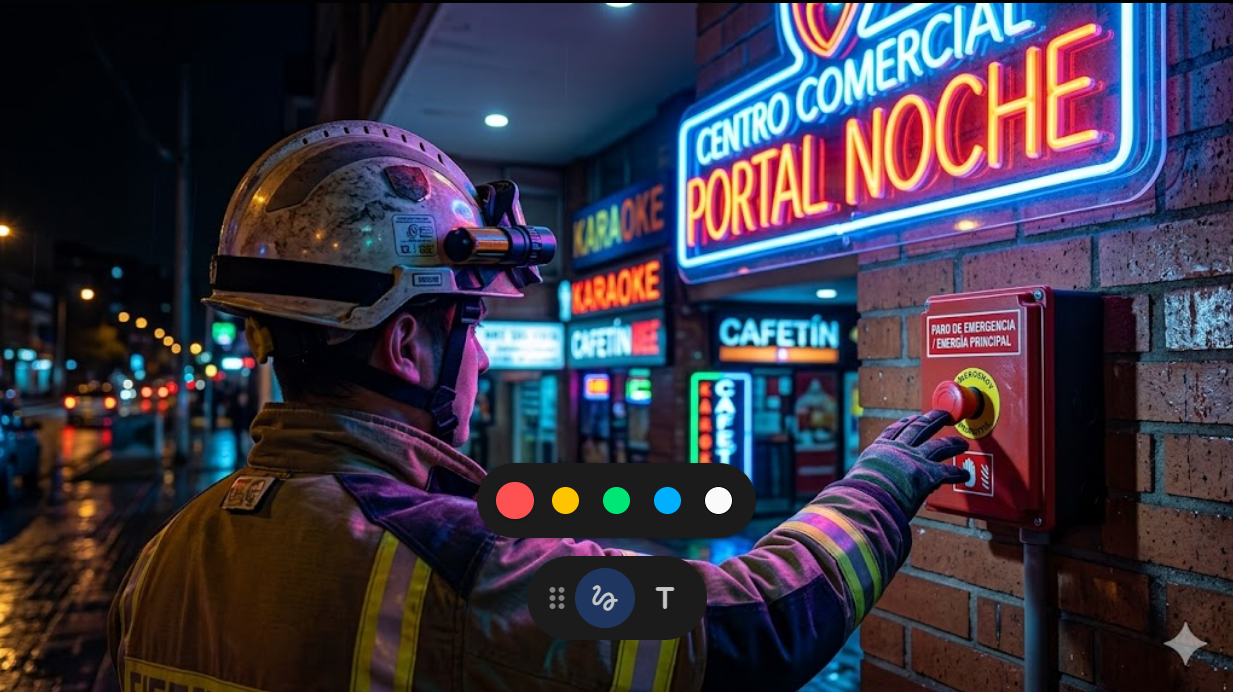

Es la norma de oro de los rótulos luminosos en fachadas. El reglamento exige que todo rótulo o instalación luminosa que funcione con tensiones en vacío superiores a 1 kV disponga de un interruptor de corte omnipolar visible y fácilmente accesible. Su propósito no es para que el dueño apague la luz, sino para que los bomberos puedan desconectar la alta tensión exterior de forma segura antes de arrojar agua sobre la fachada en caso de incendio del edificio.

Este interruptor (generalmente de tipo seta roja, palanca o caja de rotura de cristal) debe cortar todos los conductores activos y estar situado en el exterior, a una altura accesible, y preferiblemente cerca del rótulo o en la entrada principal.

Distancias de Seguridad y Aislamiento

Los transformadores de alta tensión deben alojarse en cajas protectoras de material incombustible o envolventes metálicas conectadas a tierra. Además, las partes activas desnudas de los tubos de neón (los electrodos) deben estar protegidos contra contactos directos mediante capuchones aislantes, o bien el rótulo entero debe situarse a una altura fuera del alcance del público (generalmente por encima de los 2,5 metros del suelo).

Alumbrados Temporales (Guirnaldas Festivas)

Otro apartado cubierto por la normativa de alumbrados especiales son las instalaciones temporales, como la iluminación navideña en las calles o las guirnaldas de ferias. Estas instalaciones presentan un riesgo enorme debido a su exposición a la lluvia y al viento.

Las exigencias de diseño para estos casos incluyen:

• Grado de Protección IP: Los portalámparas y conexiones en exteriores deben tener un grado de protección mínimo contra salpicaduras de agua y penetración de polvo (habitualmente IP44 o superior).
• Protección Diferencial: Todo el circuito que alimente iluminación festiva exterior debe estar protegido obligatoriamente por un interruptor diferencial de alta sensibilidad (máximo 30 mA) para proteger a los peatones ante una derivación a tierra.
• Suspensión Mecánica: Los cables eléctricos no pueden soportar el peso mecánico de las luminarias cruzando una calle. Deben usarse cables fiadores de acero trenzado para soportar la tracción.

# Este script simula el check-list de un Inspector de Industria
# evaluando la seguridad de un rótulo exterior según ITC-BT-44.

def auditar_rotulo(tension_vacio_v, altura_m, tiene_interruptor_bomberos):
    """
    Evalúa las condiciones de seguridad de un rótulo luminoso.
    """
    print(f"--- AUDITORÍA DE RÓTULO (ITC-BT-44) ---")
    print(f"Tensión del trafo: {tension_vacio_v}V | Altura: {altura_m}m")

    es_alta_tension = tension_vacio_v > 1000

    if es_alta_tension:
        print("⚠️ PRECAUCIÓN: Instalación de Alta Tensión en tubo de descarga.")

        # 1. Comprobar interruptor de bomberos
        if not tiene_interruptor_bomberos:
            return "❌ RECHAZADO: Falta interruptor de corte exterior (Bomberos)."

        # 2. Comprobar altura contra contactos directos
        if altura_m < 2.5:
            return "❌ RECHAZADO: Altura insuficiente (<2.5m). Riesgo de electrocución para peatones."

        return "✅ APROBADO: El rótulo de Neón cumple las medidas de seguridad."

    else:
        # Rótulo normal LED o fluorescente a 230V
        print("ℹ️ Rótulo de Baja Tensión (ej. Caja de luz LED).")
        return "✅ APROBADO: No requiere medidas críticas de Neón."

# Evaluando un Neón de bar tradicional
resultado = auditar_rotulo(tension_vacio_v=5000, altura_m=3.0, tiene_interruptor_bomberos=True)
print(resultado)
