1.2.14. Cableado para los portalámparas

No cualquier cable sirve

Un error extremadamente común (y peligroso) en las reformas eléctricas es usar el mismo rollo de cable que se utiliza para los enchufes de la pared para cablear por dentro las lámparas colgantes o los focos halógenos. El interior de una luminaria es un microclima extremo.

La resistencia del propio cable al paso de los amperios genera calor (Efecto Joule), pero el problema real es el calor radiado por la propia bombilla o el equipo auxiliar (Driver/Balasto) en un espacio confinado. Si el material aislante del cable se derrite por este calor ambiental, los hilos de cobre de la Fase y el Neutro se tocarán, provocando un cortocircuito masivo que incendiará la luminaria y, potencialmente, el edificio.

Aislamientos y Temperaturas

El Reglamento Electrotécnico clasifica los cables interiores de las luminarias por la temperatura máxima continua que puede soportar su aislamiento antes de derretirse:

• PVC estándar (H05V-K o H07V-K): Su límite térmico es de 70 ºC. Solo se permite en instalaciones LED de muy baja potencia con excelente disipación, o en distancias alejadas del foco de calor.
• XLPE / EPR (Polietileno reticulado): Su límite es de 90 ºC. Son los famosos cables libres de halógenos. Soportan un poco más de temperatura, pero siguen siendo vulnerables al calor directo.

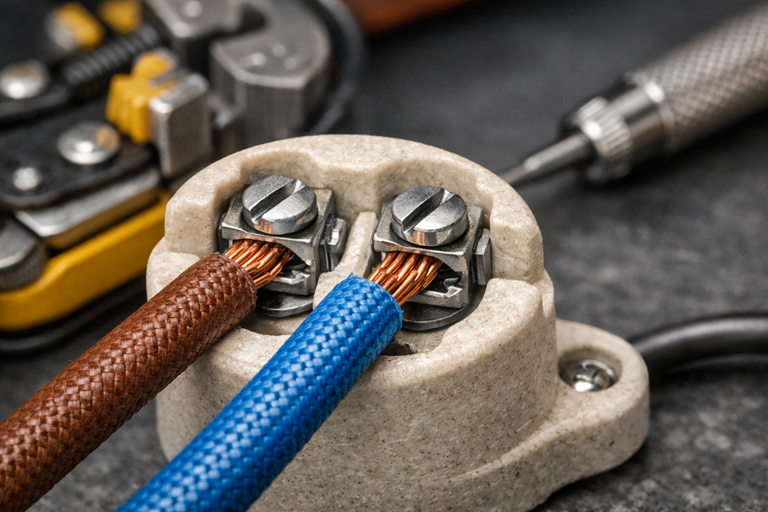

• Silicona, Teflón o Fibra de Vidrio: Son los cables especiales para altas temperaturas. Soportan desde 180 ºC hasta más de 300 ºC. Son absolutamente obligatorios para cablear portalámparas de lámparas incandescentes, halógenas (dicroicas) o lámparas de descarga industrial, ya que estas actúan como verdaderos hornos.

La Regla de Oro del Embornado

El cableado interno de las luminarias casi siempre se realiza con hilo "flexible" (compuesto por decenas de filamentos de cobre finos) para poder curvarlo dentro de la carcasa. Cuando conectamos este cable al tornillo del portalámparas, surge un problema mecánico grave.

Es una práctica totalmente prohibida "trenzar" los pelitos de cobre con los dedos y apretar el tornillo encima. El tornillo del portalámparas actuará como una guillotina, cortando la mitad de los hilos. Al quedar menos hilos para que pase la misma corriente, la resistencia aumenta, el cable se recalienta y puede arder.

Para cumplir la normativa y garantizar la seguridad, es obligatorio utilizar Punteras Huecas (Ferrules). Se introduce el cable pelado dentro de este pequeño cilindro metálico y se "crimpa" o prensa con una herramienta especial. Al apretar el tornillo del portalámparas, la fuerza se ejerce sobre el tubo metálico de la puntera, protegiendo todos los filamentos de cobre del interior y asegurando un contacto eléctrico perfecto.

# Este script simula una herramienta que recomienda el tipo de cable
# basándose en la temperatura operativa medida dentro de la luminaria.

def validar_aislamiento_cable(temperatura_luminaria_celsius):
    """
    Evalúa la temperatura esperada en los bornes y devuelve el material idóneo.
    """
    print(f"--- ANÁLISIS DE CABLEADO INTERNO ---")
    print(f"Temperatura ambiente en el portalámparas: {temperatura_luminaria_celsius} ºC")

    if temperatura_luminaria_celsius <= 60:
        return "✅ OK: Puedes usar cable estándar PVC (H05V-K) [Límite 70ºC]."

    elif temperatura_luminaria_celsius <= 80:
        return "✅ OK: Se requiere cable XLPE Libre de Halógenos [Límite 90ºC]."

    elif temperatura_luminaria_celsius <= 170:
        return "⚠️ ATENCIÓN TÉRMICA: Obligatorio usar cables de SILICONA [Límite 180ºC]."

    elif temperatura_luminaria_celsius <= 250:
        return "🔥 CALOR EXTREMO: Obligatorio usar cables de TEFLÓN (PTFE) o recubrimiento de Fibra de Vidrio."

    else:
        return "❌ PELIGRO: Temperatura fuera del rango seguro comercial. Revisar disipación de la luminaria."

# Simulando la temperatura en el casquillo de un gran foco halógeno
print(validar_aislamiento_cable(145))
print("\n" + validar_aislamiento_cable(50)) # Simulando un foco LED bien refrigerado
